Upoznajte vodokotlić za toalet

Ako ste zainteresovani za podešavanje rezervoara za ispiranje toaleta, prvo morate jasno razumjeti njegov uređaj, pošto je veliki broj takvih uređaja sličan samo u principu, ali svaka od njih ima različite nijanse.

Donošenje mehanizma za odvod u radne uslove može se vršiti sa strane, pritiskom na polugu, ili podizanjem ili pritiskom štapa u sredinu poklopca. Pored toga, može biti različito i podešavanje nivoa vode u rezervoaru, način pražnjenja (veliki / mali) i tako dalje.

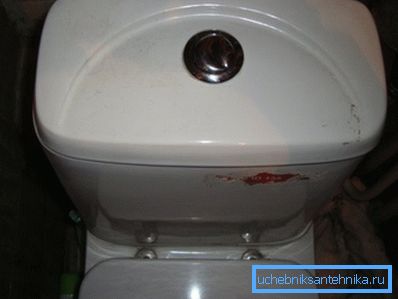

Savremeni odvodni rezervoar sa dugmetom

Sve ovo i biće razmotreno u nastavku, kao i na vašu pažnju - video u ovom članku.

Ovi različiti tenkovi

Opšti princip rada

Napomena Bilo koji od modela, bez obzira na vremenski raspored njegovog dizajna, prilično je pogodan za rad. Ali za sve one postoji jedan osnovni uslov - tačno podešavanje. Izduvni rezervoari novog tipa sa fabričkim podrazumevanim podešavanjima nisu potrebni za podešavanje, iako je to prilično moguće ako je potrebno.

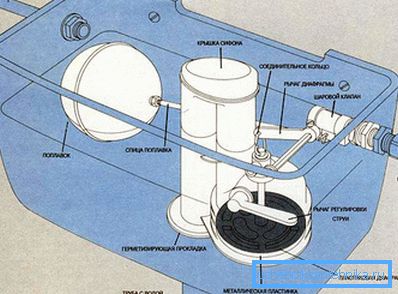

Princip odvoda uređaja
  • Kao što smo već primetili na početku ovog članka, različiti modeli kontejnera koji se koriste za ispiranje WC-a ne utiču na opći princip rada već nekoliko decenija - voda nastavlja da ulazi u toalet kroz odvodni ventil i njen nivo se reguliše float-om. Pored toga, u svakom slučaju instrukcija zahteva da rezervoar za vodu bude samo na vrhu i može se nalaziti na postolju u obliku posude samog toaleta, na zidu, ispod plafona ili u niši, unutar zida - ali u svakom slučaju na vrhu.
  • Takođe, mehanizam za ispiranje vodokotlića ili ventila, kako se naziva, uvek obezbeđuje pristup vodi i punjenje rezervoara u automatskom režimu bez ikakve spoljne intervencije, iako se nivo može prilagoditi bilo kom od modela. Upravljanje (odvod) se vrši samo ručno, pomoću dugmeta, dugmeta ili ključa, koji podiže zaporni ventil i rezervoar se potpuno ili djelimično prazni. Nakon što izvesna količina vode protiče kroz sifon u toalet, izduvni ventil preuzima svoju prvobitnu poziciju i rezervoar se popunjava do željenog ograničenja.
  • Nivo vode u početnom stanju ili podešavanje vodokotlića toaletne posude bilo kog uzorka vrši se pomoću plovka, koji je povezan sa polugom do zapornog ventila u dovodu vode. Plutaj uvek pluta na površini i kada se nivo vode povećava, takođe se podiže uz polugu i u određenom momentu ručica dovodi ventil u zatvoreni položaj - nakon toga se dovodi dovod vode.

Stariji modeli

Rezervoar od čelika za odvod

Ako govorimo o karakterističnim karakteristikama modela starog uzorka, možda, možda, možete navesti glavne definisane osobine pomoću kojih možete odrediti pripadnost cisterne prema starijoj generaciji.

  1. Prvo, To je posuda od livenog gvožđa ili gipsa.
  2. Drugo, bočna (povremeno centralna) lokacija poluge za odvod vode.
  3. Treće, samo dovod vode.

Ako smatramo da se ranije kupatilo (naročito u Sovjetskom Savezu) uvijek smatralo prostorima u kojoj se nalazila pomoćna, onda dizajn nije bio interesantan za bilo koga, pa su svi modeli tog vremena potpuno bezvrijedni. Ventili poput takvog rezervoara sastoje se od jednostavnog odvodnog mehanizma i iste jednostavne mašine koja reguliše protok vode u rezervoar.

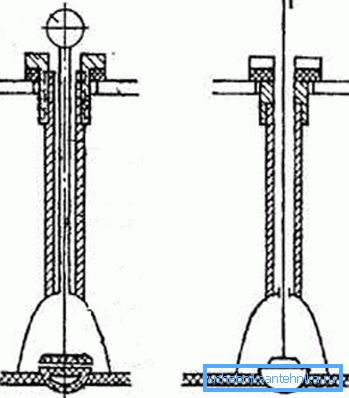

Ovako funkcioniše mehanizam za odvod stara.

U ovom slučaju, ispuštanje vode se obezbeđuje jednostavnim dizajnom, što je veliki siphon s izduvnim gasom ili plastičnim ventilom, koji je u svojoj formi vrlo sličan klipu za vodu.

Stub od ovog ventila obično se dovodi do bočne ručke, sa kojom se podiže kako bi voda doprla u rupu. Zatvoreno stanje ventila stabilizuje se zahvaljujući utjecaju gravitacionih sila.

Regulatorni mehanizam: 1) dihtung; 2) slučaj; 3) gumeni zatvarač za zaptivanje; 4) kapu; 5) šuplje plovilo; 6) metalna poluga; 7) osa; 8) gumeno crevo; 9) metalna podloška; 10) matica

Pošto voda stiže u rezervoar, plutač se podiže, vučeći metalnu polugu, koja naizmenično vrši pritisak na zaporni ventil.

To jest, ovaj ventil postepeno se isporučuje do otvora sa koje voda protiče i u zadnjem trenutku potpuno zatvara ovaj otvor. Nakon što se voda oslobodi iz rezervoara, plovak se spušta, vuče polugu pomoću ventila i čitav proces se ponavlja iznova.

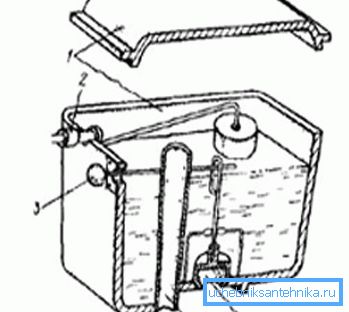

WC uređaji za ispiranje: 1) poklopac i telo; 2) zaporni ventil iz plovka; 3) poluga za odvod; 4) preliv; 5) ventil za ispuštanje kruške

Uprkos činjenici da je takva oprema, kao što vidite na gornjoj slici, prilično oštra, izuzetno je pouzdana u radu - u nekim stanovima takvi tenkovi su stajali oko 50 godina bez ikakvih popravki, iako je bilo manje preventivno održavanje.

Ovo je bilo moguće zbog nedostatka malih opruga i plastičnih delova, koji su na kraju postali beskorisni, što se može videti u modernim modelima.

Pojedini modeli Button

Tank sa jednim dugmetom

Izliveni vodokotlići za WC školjke, u kojima se sam proces pokreće pritiskom na dugme na sredini poklopca, naravno, izgledaju mnogo atraktivnije od sličnih kontejnera opremljenih bočnom polugom ili centralnim rastućim stubom sa loptom iznad poklopca. Kao što smo već rekli, mehanizam za unos vode ovde se takođe sastoji od plovka sa ručkom koja pritiska na zatvaraču na otvoru za dovod vode (pogledati i članak "Old toaletni vodokotlići" - karakteristike njihovog dizajna i preporuke za popravke).

Odvodni mehanizam sa dugmetom

Ali u novim modelima ovaj uređaj je zamenjen kugličnim ventilom, što čini ovo podešavanje, a ceo mehanizam predstavlja jedinstvenu jedinicu dugmeta, stub i ventil (kuglični ventil).

Na takvom bloku postoji navoj, pomoću koga je ugrađen u odvodni sifon, a opremljen je i rupom za ispust vode u slučaju otkaza ventila (slavine) na protoku. Poluga, koja je povezana sa dugmetom, funkcioniše u skladu sa principom obrnutog mehanizma, odnosno sa pritiskom dole, ventil se podiže.

Napomena Fiksiranje ventila u zatvorenom stanju ovde, kao u rezervoarima starog modela, moguće je pod uticajem gravitacionih sila.

Takve konstrukcije imaju jednu neospornu prednost i to čak ni fabrička podešavanja, ne, ovo je modularna popravka. To jest, ukoliko sistem za odvodnjavanje ne uspe, jednostavno ga uklonite iz rezervoara za odvod i idite s njim u radnju.

Vodoinstalater koji prodaje vodovodne instalacije - prodavac će lako odabrati željenu modifikaciju uređaja, posebno pošto je njegova cena 4 puta manja od troškova novog rezervoara za ispiranje. Nema smisla uključiti se u popravku takvih mehanizama - one su dizajnirane za jednokratnu upotrebu i intervencija u funkcionalnosti je prihvatljiva samo za podešavanje plovka (nivo vode u rezervoaru u ispunjenom stanju).

Model sa dva dugmeta

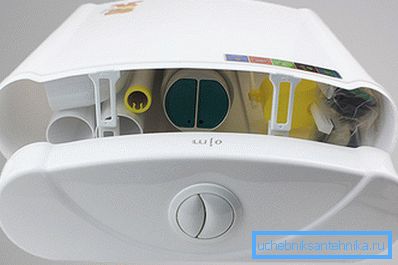

Rezervoar sa odvojenim (dvokomponentnim) odvodom

Nedavno je toalet sa tankim rezervoajem prema GOST 30493-96 sa dva dugmeta, od kojih svaka dozvoljava korištenje određene količine vode prilikom odvodnjavanja, sve više se zahtjeva.

Takvi uređaji su postali popularni ne samo u stambenim naseljima, već iu kafićima, restoranima i drugim javnim institucijama. Pošto desna (ciljana) upotreba dugmadi troši minimalnu količinu vode, stoga ovo utiče na budžet dodijeljen komunalnim uslugama.

To jest, u ovom slučaju, moguće je potrošiti dvije različite količine vode, a ako sa jednim dugmetom odvodite 7-8 litara vode, onda ćete s drugim smanjiti ovaj volumen na 3,5-4 litara.

Napomena Ako govorimo o karakteristikama identifikacije, modeli dvostrukog načina se lako prepoznaju prisustvom dva tastera ili ključeva u samom centru poklopca. Da bi se utvrdila količina ispuštene vode, po pravilu se rukovode njihovom veličinom - koja je veća, tu je i veća zapremina tečnosti koja se ispušta.

Odvodne armature sa dva ventila

Jednodelni ne-odvojivi telo odvodnog ventila, koji u visini zauzima skoro čitav prostor od poklopca do dna cisterne za ispiranje, skoro je isti kao i mehanizam sa jednim dugmetom.

Instaliranje takvog mehanizma svojim rukama takođe se ne razlikuje od sistema sa jednim režimom - istom montaži sa unutrašnjim ili spoljašnjim navojem i istim sistemom ulaznog ventila za set vode u rezervoaru.

Ali ovde postoje dve poluge vrste klizača, pomoću kojih možete podesiti način male odvoda, odnosno podešavati količinu vode koja se ispušta u WC.

Ali upravo takvo prilagođavanje možda nije na svakom mehanizmu, pošto svaki proizvođač napravi svoja poboljšanja i jednostavno nema mogućnosti da ih sve popiše. Popravka pravih ventila takođe nema smisla, kao u uređajima sa jednim dugmetom, stoga, u slučaju kvara, modul se jednostavno zamjenjuje modularno.

Napomena Za javne institucije najčešći je dvostruki mehanizam, gde je podešavanje jačine zvuka odsutno, odnosno, rad se odvija u fabričkom režimu od proizvođača. Ali za privatne kuće ili stanove, takvi tenkovi ili zatvoreni ventili odvojeno ne znače mnogo u smislu ekonomije - to je previše beznačajno.

Prilagođavanje

Podešavanje plovila

Potrošnja vode koju dobijete na kraju mjeseca u vašem stanu je oko 50% zavisno od učestalosti korištenja toaleta i samo 25% za piće, hranu i pranje posuđa, a još 25% na tuš ili kupatilu. Ali uvek možete sami da prilagodite ove troškove, ako sami podesite rezervoar za odvod.

Prosječna potrošnja velikog odvoda je oko 7-8 litara vode, ali se to može učiniti više ili manje postavljanjem plovka na određenu visinu, kao što je prikazano na vrhu fotografije.

Iz gore navedenog materijala shvatili ste da je plovak direktno povezan sa zapornim ventilom za dovod vode u rezervoar, tako da je niže što ga spustite, to će se brži zatvoriti i vodom u rezervoaru će se manje akumulirati.

U modernim modelima, plovak se može pomerati duž rebarene ploče, ostavljajući ga u željenom položaju, au starijim modelima, možete jednostavno savijati metalnu žudnju da biste promenili nivo.

Zaključak

Verovatno ćete razumjeti da jedan rezervoar može da se razlikuje od drugog, a prilagođavanje mehanizma će imati i svoje razlike, ali će princip i dalje ostati u davanju plovidbe određenog nivoa. Prilikom izbora rezervoara obratite pažnju na lokaciju rupe (sa koje strane) za dovod vode u skladu sa mogućnošću instaliranja WC školjke svojim rukama.
