Toaletni ventil: koje su verzije pouzdane?

Svi rezervoari za vodu imaju tako složenu komponentu kao ventil toaleta. Trenutno postoji nekoliko varijanti ove stranice. Trebali biste znati sve o njima pre nego što kupite uređaj ili ga popravite.

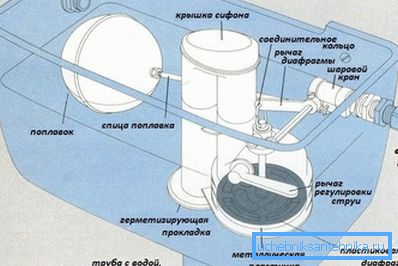

Izgleda kao sistem za odvod toaleta u potpunosti.

Dodjeljivanje čvora

Svrha uređaja je sledeća.

  1. Otvara i oslobađa vodu kad je rezervoar prazan..
  2. Sprečava protok vode nakon punjenja rezervoara do željenog stepena..
  3. Element za zaključavanje obezbeđuje konstantan nivo tečnosti u rezervoaru., ako postoje padovi pritiska u vodosnabdevanju. Kada pritisak u sistemu pada ili se povećava za 0,1 MPa, nivo vode se ne bi trebao mijenjati za više od 0,4 cm.

Opšti princip rada koji ima toalet cisterni ventil je.

  1. Pošto nivo tečnosti u rezervoaru pada ispod dozvoljene vrednosti, plovak se ponavlja niže i niže i time aktivira polugu.
  2. Pritisak na potisnu šipku pada. Kao rezultat, voda počinje da teče u rezervoar.
  3. Istovremeno, plovak počinje da pluta prema gore.
  4. Kada se postigne određeni nivo, ventil se zatvara sa polugom, voda se zaustavlja.

Različiti dizajni plutajućih elemenata zavise od mnogih tipova sistema za odvodnjavanje i rezervoara. Na primjer, postoji tokovni ventil na WC-u i direktna kola. Princip njihovog rada je veoma različit.

Vrste ventila za rezervoar

Zatvarači toaleta mogu biti izrađeni od metala ili plastike.

Prerađivački materijal

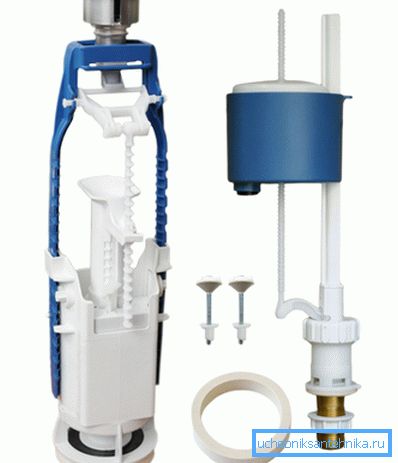

Na slici je plastični ventil.

Skuplji modeli mehanizama za odvodnjavanje su napravljeni od bronze i mesinga. Ove metalne legure imaju dobru čvrstoću i čvrstoću, gotovo nisu osjetljive na koroziju, otporne na hemijska i mehanička opterećenja.

Dizajnom, one mogu biti jednostavne odvojene jedinice (ventili za odvod i odvod) i složene montažne jedinice.

Obratite pažnju! Sklopi lever-ventila od legura izrađuju se samo za modele toaletnih čaša klase "elita". Za kategoriju "biznis", metalni zatvarači i odvodni elementi se izrađuju odvojeno od punjalice. Ovo u velikoj mjeri pojednostavljuje sistem, daje mu svestranost prilikom instalacije i omogućava vam da popravite komponente posebno.

Najčešće, ventil za WC cisterne je napravljen od plastike. Od kvaliteta sirovina, kao i tačnosti proizvodnje elemenata zavisi od ukupne cijene čvora. Drugim rečima, ovde postoji direktna veza - što je skuplji zaporni ventil rezervoara, to će biti izdržljivije.

Konfiguracija uređaja

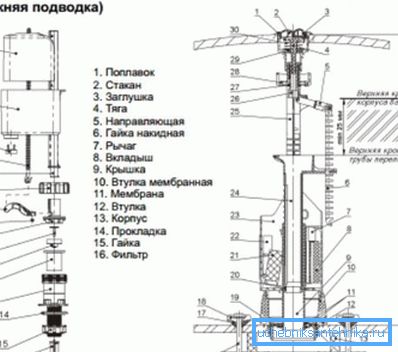

Uređaj odvojenih uređaja za oslobađanje i unos vode.

Dodaci za pričvršćivanje rezervoara imaju samo dve konfiguracije: možete samostalno ili kombinovano instalirati sopstvene ruke.

  1. Odvojeni ulazni ventil za toaletni vodokotlić i analogni odvod su montirani na red.
  2. Povezivanje takvih elemenata vrši se samo vodom.
  3. Element punjenja je jednostavan čvor određenog oblika, koji ima plovak.
  4. Da pomoću kontrolnog potiska, deluje sa povećanjem nivoa tečnosti na ventilu, ona zatvara vodu.
  5. Odvojeni ventil za odvod toaletne cisterne može imati taster, pedale, vuču itd.
  6. Ovaj element ima volumetrijski vrat. Sa njim se vrši vazdušni ili mehanički ventil. Odlazi kroz sistem vuče ili kroz direktan udar (podizanje, presovanje).

Obratite pažnju! Glavna prednost odvojenih odvodnih jedinica je mogućnost zamene ili popravke njihovih pojedinačnih elemenata. Ova okolnost u velikoj meri olakšava i smanjuje troškove rada.

  1. Kombinovani mehanizmi u kojima su elementi za punjenje i pražnjenje smešteni u istom kućištu i međusobno povezani ravnom linijom, garantuju maksimalnu sigurnost i pouzdanost rada rezervoara.
  2. Vrijedno je napomenuti da su takvi sistemi teško popraviti, a također su problematični za konfigurisanje.
  3. Međutim, u uputstvu se navodi da će se sa finim podešavanjem takav čvor raditi besprijekorno.

Vrste ventila na dizajnu

Sistem odvoda sa krovonskim ventilom.

Ukupno postoje tri konstruktivne vrste ventila za rezervoare:

  • krovni ventili;
  • membranski analogi;
  • klipni uređaji.

Uređaji tipa Croydon

Takvi ventili su tehnološki zastarjeli, nalaze se samo na modelima sanitarnih uređaja iz prošlosti.

  1. Uključuju klip s sedlom, osovinu poluge i telo ventila.
  2. Voda se napaja i seče se klipom koji se kreće vertikalno.
  3. Aktivira svoju plivajuću polugu.

Ovaj dizajn brzo se iscrpljuje. Zbog toga, tokom vremena ventil u WC-u ne isključuje vodu, izlazi i izlazi iz WC-rezervoara.

Klipovi klipa

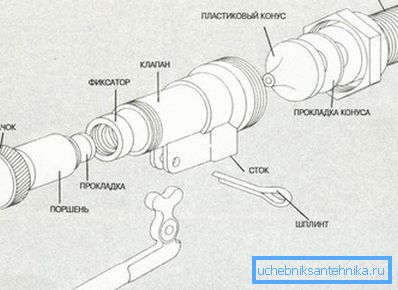

Sastavljanje klipa
  1. Ulazni ventil WC klipa ima osu u obliku poluge.
  2. Fiksira se u podeljenoj pins (vilice).
  3. Kada se poluga pomera horizontalno, uzrokuje se pomeranje klipa.
  4. To povremeno dodiruje sedlo. Ovo reguliše protok vode u rezervoar.
  5. Klip ima pečat na svom kraju.
  6. Kada se sjedi s sedlom, pečat zaustavlja protok vode.

Moderni čvorovi sa membranom

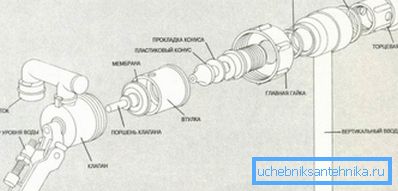

Dizajn membranskog uređaja.
  1. Ovakav ventil u WC školjku umesto prtljažnika je opremljen membranom.
  2. Proizvodite ih od gume ili silikona.
  3. Tokom kretanja klipa pomera membranu.
  4. Zbog toga, u potrebnom trenutku, sprečava protok vode u rezervoar.

Slični ventili su najsavremeniji. Oni su opremljeni svim novim modelima sanitarnih uređaja. Na osnovu ovoga, vredi se detaljnije zadržati na membranskim uređajima.

Oni pružaju najbrže punjenje rezervoara vodom i njegovim preklapanjem. Na osnovu kvaliteta lokacije i tačnosti njegovog podešavanja, proces regrutovanja tečnosti i njegovog pražnjenja može biti tih ili vrlo glasan.

Obratite pažnju! Glavni nedostatak membranskog tipa ventila je da za njihov efektivan rad u vodovodnom sistemu ne bi trebalo biti značajnih padova pritiska. Njihova vrijednost ne bi trebalo da prelazi 0,1 MPa.

Pored toga, kako bi mehanizam funkcionisao normalno i što duže, važno je da voda u mreži bude čista.

Kako funkcioniše membranski ventil

Osnovne faze rada uređaja su predstavljene u nastavku.

Prva faza

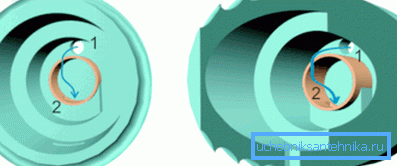

Ventil na otvorenom položaju - postoji set vode.
  1. U prvoj fazi ventil je otvoren. Za vreme toga, voda ulazi u rezervoar. Membrana, poštujući pravac tečenja tečnosti, odlazi. Stoga, voda bez opstrukcije može napuniti rezervoar.
  2. U početku tečnost tekuje samo u prethodnom odeljku.
  3. Tako da je stigla direktno u rezervoar, u ovom odeljku postoji posebna rupa. Proces je sličan onome što se odvija u rezervoarima opremljenim štapnim ventilom, međutim postoji membrana koja se prostira preko klipa.
  4. U njemu se nalazi lumen, kroz njega prolazi plastična šipka. Takođe ima i lumen od 1 mm. Zahvaljujući njemu, voda se delimično uliva u punjenje.
  5. Kada je plovak u sniženom stanju, u klipu se formira mala rupa, koja ima prečnik od samo 0,5 milimetra. Kroz to se mala tečnost uliva u rezervoar.
  6. Zbog sličnog principa rada membranskog ventila, isti pritisak se stvara u preliminarnim i punjačima i dijelu spremnika iza njih. Ovo je fundamentalna razlika između takvog mehanizma i kola koji ima štapni ventil.

Druga faza

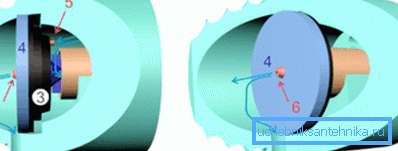

Prikupljanje vode podiže float.
  1. U toj fazi, voda ulazi u rezervoar, istovremeno plivajući loptom.
  2. Proces takođe povećava nivo stebla sa gumenim zaptivkom.
  3. Pečat zatvara rupu.
  4. Nakon naknadnog kretanja šipke, klip sa membranom se pritisne prema sedlu. Zbog toga je odeljak za punjenje zatvoren.

Na osnovu činjenice da je pritisak vode u punjenju rezervoara povezan sa pritiskom pop-up plovca, membrana je vrlo čvrsto pritisnuta na sedlo. Ovo sprečava protok vode u rezervoar.

Treća faza

Zatvoreni ventil.
  1. Treća faza je odvoditi vodu nakon korištenja toaletne posude.
  2. U tom trenutku, kada se tečnost svodi iz rezervoara i ulazi u posudu WC školjke, efekat pritiska plovka na štapiću nestaje.
  3. U ovom trenutku klip klipa se ne preklapa sa šipkom. Na toj osnovi, iu delu za punjenje, pritisak se naglo smanjuje.
  4. Pritisak ostaje samo iz sistema za dovod vode, a deluje na klip sa membranom, pomerajući ih na stranu.
  5. Zbog ovoga, mehanizam odvoda ponovo ide u prvu fazu.

Zaključak

Dizajn sistema za odvod, uključujući njegov ventil, od velike je važnosti za efikasnost i pouzdanost WC školjke. Prilikom izbora sanitarnog uređaja, ne zaboravite da budete sigurni da je opremljen savremenim modelom.

Video u ovom članku sadrži mnogo dodatnih informacija.
