Toaletni uređaj: strukturne i operativne karakteristike

Teško je zamisliti moderno stanovanje bez toaleta, jer ovaj sanitarni prostor čini udobnim posjetom i ne zahtijeva posebnu pažnju. Međutim, za normalan rad, vlasnik mora znati uređaj WC školjke, jer su greške WC školjke i njihovo uklanjanje direktno povezane sa njegovim strukturnim karakteristikama.

Reći ćemo vam kako je toalet uređen, a takođe dajte neke savete kako da to postavite.

Izgradnja

Uređaj i princip rada

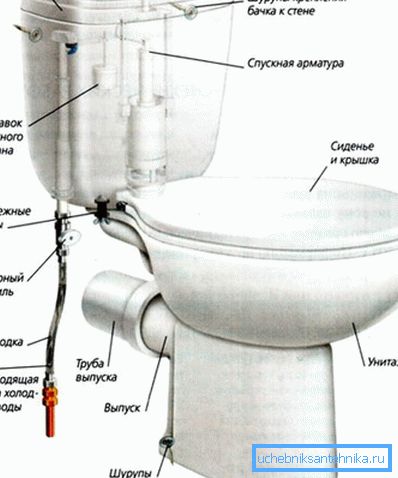

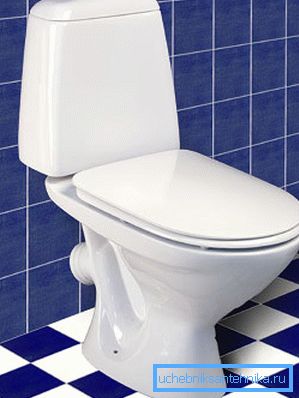

Razmotrićemo najčešći model "toalet-kompakt", kako je svima poznat i sasvim intuitivan.

Proizvod se sastoji od tri glavna dela:

1. Čaše, koja je kontejner za sakupljanje otpadnih proizvoda. Čaša ima otvor za odvod koji je priključen na kanalizaciju i opremljen vodilicom (sifon);
2. Odvodni rezervoar, što je neophodno za snabdevanje vodom, koji se koristi za odvod sadržaja posude u kanalizaciju. Unutar rezervoara ugrađen je automatski uređaj za ispiranje toaleta koji reguliše rad ventila i zapornih ventila;
3. Stolica sa poklopcem. Povećava upotrebljivost uređaja, a takođe vam omogućava da zatvorite kontejner nakon upotrebe prema nameni.

Uređaj funkcioniše na sledeći način: voda iz sistema za napajanje dovodi se u rezervoar preko uređaja za odvod toaleta, koji uključuje ventil za dovod sa mehanizmom za plovak.

Pošto je rezervoar popunjen, plovak se podiže i ventil zatvaranja se zatvara, voda se zaustavlja.

Nakon upotrebe, potrošač pritisne ključ ili polugu koja se uključuje u odvod toaleta, otvara se ventil za ispiranje, a voda pada u posudu, pereći njegov sadržaj u cev lijaka.

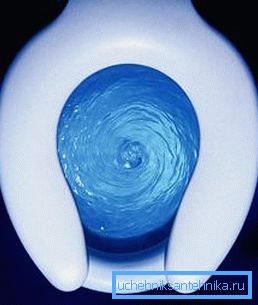

Količinu vode izračunava proizvođač, tako da je dovoljno da u potpunosti uklonite izmet iz čaše.

Kako se nivo vode smanjuje, poklopci plovka i ventil za dovod vode ponovo se otvaraju.

Ulazna tečnost pritiska na lijevom odvodnom ventilu, koji zatvara otvore za odvod, a voda počinje ponovo da se akumulira u rezervoaru.

Ovo se dešava dok nivo ne dostigne zadani maksimum, što će dovesti do zaključavanja dovodnog ventila za plovak, a uređaj će biti čist i spreman za upotrebu.

Obratite pažnju! U slučaju oštećenja plutajućeg mehanizma, rezervoar je opremljen sistemom prelivanja viška vode u kanalizaciju. To štiti vlasnike stana od poplava.

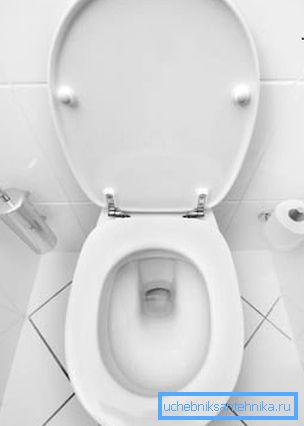

WC školjka

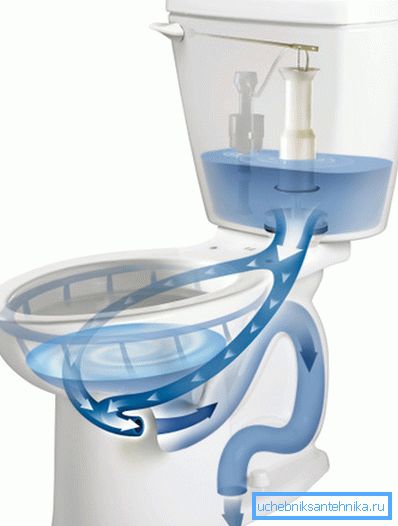

Vaza uređaja je dizajnirana tako da njegov oblik obezbeđuje najkompletnije čišćenje rezervoara sa minimalnim protokom vode iz rezervoara. Ovo omogućava ne samo uštedu tečnosti, već i upotrebu više kompaktnih rezervoara.

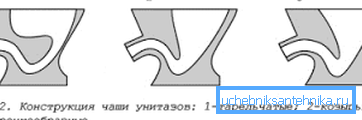

Danas postoje tri glavne sorte ovog dela:

1. Disk. Ima ravnu površinu, a rupa je pristrasna naprijed, što nas štedi od ricochet spreja tokom sakupljanja;
2. Visor. Ovde se rupa pomera natrag, a prednji zid je pod uglom. Ovo je najprikladniji i estetski oblik vaze;
3. Drenažni oblik. Prednji i zadnji zidovi imaju približno isti ugao nagiba. Otvor se nalazi skoro u središtu posude, što ga čini najmanje udobnim zbog sprečavanja prskanja.

Sadržaj se isušuje duž odvodnog kanala, koji ima poseban oblik: zbog vertikalne krivine (kolena), na kanalu se kreira vodeni zamak.

Nakon što tečnost prolazi kroz kanal, određena količina ostane u kolenu i blokira pristup kanalizacionim gasovima u prostoriju.

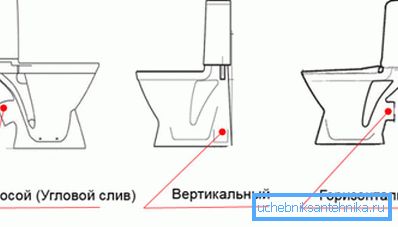

Takođe, vaze mogu da se razlikuju u položaju odvodne cevi: može biti horizontalno, vertikalno ili nagnuto.

Ovo ne utiče na rad uređaja, ali kada je povezan sa riserom, ova funkcija je veoma značajna.

Obratite pažnju! Prilikom izbora toaletne školjke treba proučiti lokaciju postolja i ventilatora. Obično kupite uređaj sa istom vrstom cevi koji je bio na starom wc-u.

Odvodni rezervoar

Kao što je gore rečeno, rezervoar je dizajniran da odvode sadržaj posude u kanalizaciju. Moderni rezervoari opremljeni su mehanikom, koji vrši automatsko upravljanje uređajem.

Proizvod ima glavni deo i poklopac koji se može ukloniti, na kojem u većini modela postoji dugme za odvod vode.

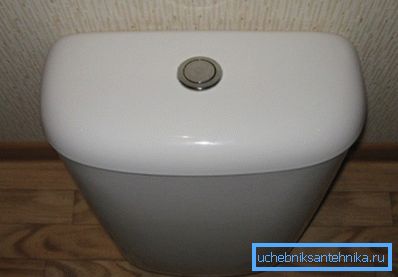

Po pravilu, rezervoar je napravljen od istog materijala kao i cijeli uređaj: faience ili porcelan. Ranije su proizvedeni liveni i čelični rezervoari, a ponekad se nalaze plastični kontejneri.

Međutim, proizvodi porcelana smatraju se najvišim kvalitetom, a ovo se odnosi na rezervoar i vazu.

U "kompaktnom" modelu, rezervoar se instalira na posudu i pričvršćuje plastičnim ili metalnim vijcima sa navrtkama.

Priključak je opremljen posebnim gumenim poklopcem, što ga čini nepropusnim. Ponekad rezervoar ima dodatni priključak na zid.

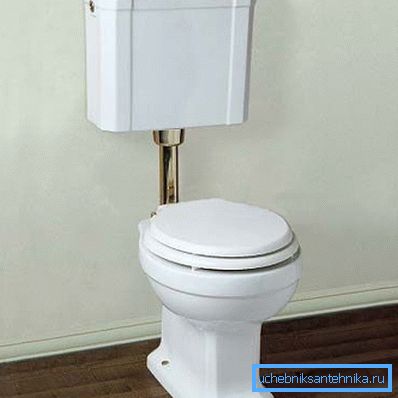

Postoje i monolitni modeli u kojima je rezervoar nerazdvojiv iz posude. U starim i nekim modernim varijantama kapaciteta nalazi se iznad i povezana je sa vazom sa vertikalnom cevi.

Na kraju, postoje skriveni rezervoari koji su pričvršćeni na montažnom ramu za zidnu montažu WC školjke.

Mehanici odvoda

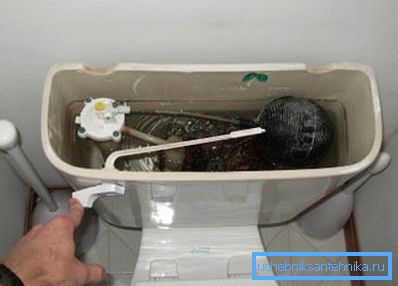

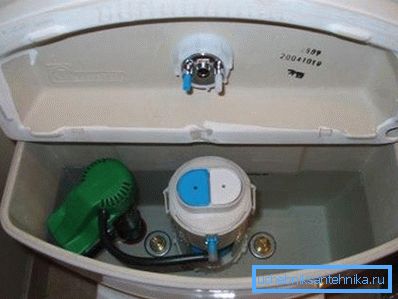

Da pogledamo dizajn rezervoara detaljnije:

Sastav odvodnog mehanizma uključuje:

1. Ventil za dovod vode sa mehanizmom za zaključavanje sa plovkom. Isključuje i otvara kanal za protok tečnosti, u zavisnosti od položaja plovka (nivo vode);
2. Prelivna cijev (sifon), u kombinaciji sa ispusnim ventilom i krušom, zatvarajući otvore za odvod;
3. Podižemo krušku i otvorimo rupu za ispiranje;
4. Plutaj koji je iglom povezan na dovodni ventil. Prilikom pomeranja plovca iglica pritiska na membranu, koja zatvara kanal vode koji ulazi u rezervoar;
5. Nivo vode u rezervoaru.

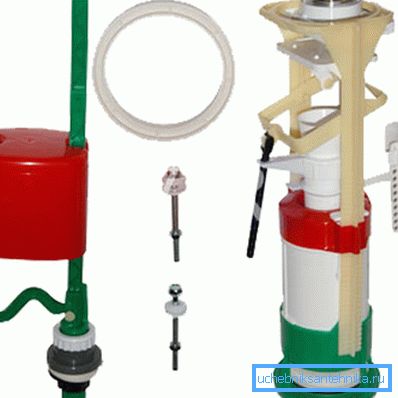

Obratite pažnju! Savremena mehanika je nešto drugačija, ali princip njegovog delovanja ostaje isti. Koristimo staru šemu za jasnoću.

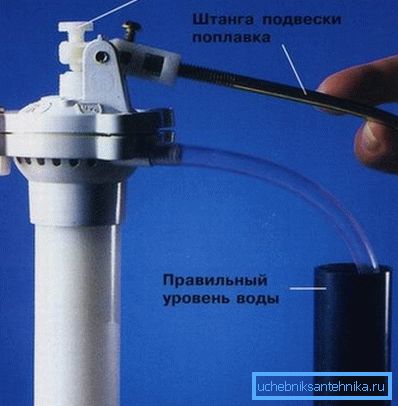

Uređaj za odvod vode u WC-u omogućava vam da podesite količinu tečnosti koja se akumulira rezervoarom. Da bi se to uradilo, vijak se nalazi u dovodnom ventilu, čija rotacija mijenja položaj kormila plovca, na kojem je kanal zaključan.

Takođe možete podesiti nivo tako što ćete promeniti oblik igle: za ovo možete ga savijati ili koristiti koljenski zglob, ako je predviđen dizajnom.

Obratite pažnju! Tokom raspada mehanike ili nedovoljnog ispiranja ne žuri da otpisa sistem. Pre nego što promenite odvod u WC-u, proverite njegovu postavku, kao i stanje gumenih zaptivki i ventilske dijafragme.

Uputstva za postavljanje mehanike mogu se značajno razlikovati u zavisnosti od njegove konfiguracije, s obzirom na to da savremeni instrumenti odlikuju poboljšani kontrolni sistemi.

Međutim, vredi napomenuti da je noviji uređaj, to je lakše konfigurisati, tako da nema potrebe za brigom.

Postoji i uređaj za ispiranje pod pritiskom za WC, što eliminiše rezervoar za skladištenje.

Međutim, za privatno stanovanje, ovo rješenje je loše, jer zahtijeva direktnu vezu od jednog inča ili? autoput do toaleta, što je loše u skladu sa karakteristikama unutrašnjeg kablovanja cevi za hladnu vodu.

Osim toga, ovaj dizajn je veoma bučan i stvara vodeni čekić u mreži.

Zaključak

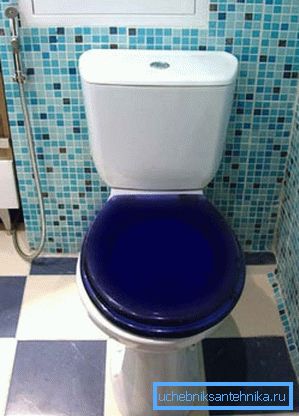

Cena dobre vodovodne instalacije je prilično visoka, a pri izboru, preporučljivo je razumjeti uređaj za WC školjku. Takođe, ovo znanje će pomoći da pravilno konfigurišete i upravljate uređaj, a video u ovom članku će vam pomoći u tome.
