Oluja kanalizacioni sistem

Sistem odvodnjavanja je organizovan sa ciljem da posmatra povoljne životne uslove i funkcionisanje domaćinstava. Obezbeđuje inženjersku zaštitu teritorije od poplave površinskim odvodnim vodama, a takođe je i mjera predostrožnosti protiv poplava podzemnih voda. Oluja kanalizacioni sistem je mreža uličica za oluju, pločice, cevi, bunari u kojima se sakuplja i transportuje kišnica i topljena voda. Instalacija oluje je skupa. Ovo je dugotrajan proces, ali prikupljena kanalizacija od oluje s vlastitim rukama pomoći će u značajnoj meri sačuvati troškove.

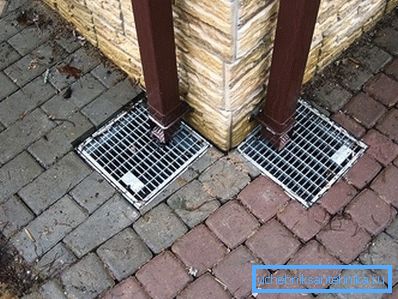

Vrste površinskih odvoda

Vrste površinskih odvoda

Trenutno se koriste dvije vrste sisteme olujnih kanalizacionih sistema, koje se međusobno dopunjuju:

  • Linearna drenaža - koristi se za sakupljanje rastopa i kišnice sa velikog područja.
  • Odvodjenje tačke - koristi se za lokalno prikupljanje površinskih voda.

Kade linearan odvod vode se prikupljaju i transportuje sa velikim površinama, dot - rade lokalne funkcija prikupljanje vode (ako je vertikalni raspored objekta ne dozvoljava da se ležište vode) ili revizija dobro. Takođe se koristi čučena drenaža za sakupljanje kišnice od odvodnih cevi.

Olujni kanalizacioni sistemi su izrađeni od plastike, betona, polimer betona i armiranog betona. Svaka vrsta ležišta je dizajnirana za određenu klasu opterećenja. U privatnoj izgradnji postoje tri kategorije opterećenja:

  1. A15 pešačke oblasti, biciklističke staze, dvorišta.
  2. B125 garaže i parking za automobile.
  3. S250 trotoari, garaže.

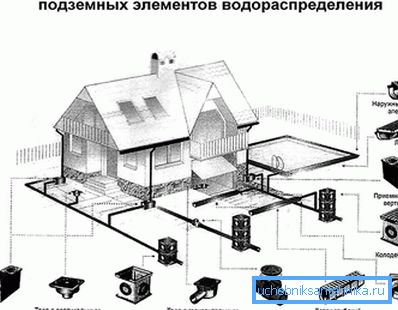

Izračunavanje i dizajn

Izračunavanje i dizajn

Pre nego što napravite oluju, morate napraviti sve hidrauličke proračune, planove i profile. Hidraulički proračun odvodnjavanje površina vrši se na osnovu zahtjeva SNP-a, uzimajući u obzir geometrijske karakteristike i geoclimatic slivno područje, nakon čega odabrani odjeljak potrebna ladicu odvod vode, broj bodova za ispuštanje otpadne vode, kao i promjer cijevi odvodnje.

Da bi napravili hidrauličke kalkulacije, potrebni su sledeći početni podaci:

  • intenzitet padavina na lokaciji instalacije oluje;
  • tip površine (travnjak, popločavanje, itd.) i njegovu površinu;
  • nagib terena;
  • krovni prostor kuće i ekonomske strukture.

Sa ovim podacima možete izračunati količinu vode koju želite da uzmete, koristeći pojednostavljenu formulu:

Q = q20* F * Z, - gdje

  • q20 - intenzitet kiše, l / s po 1 ha, u trajanju od 20 minuta, uzima se u skladu sa SNiP;
  • F je površina od koje se prikupljaju površinske vode, ha;
  • Z je prosječna vrijednost pokrivenosti.

Za privatnu konstrukciju dovoljno je raditi sa nekoliko Z vrednosti:

  • travnjaci, tlo - 0,35;
  • makadam bez veziva - 0,4;
  • betonski premaz - 0,85;
  • asfalt betonski kolovoz - 0,95;
  • krov kuće - 1.

Količina vode izračunava se za svaki odsečak koji služi jednim ulazom, odvojeno. Kapacitet drenažnih ležišta zavisi od ugla nagiba, vrste i veličine ležišta - ovi podaci obezbeđuje proizvođač.

Na planu označite lokacije podova, tačka ulaza, kontrolnih bunara i tačaka ispuštanja. Obavezni element planova, ako profil nije izgrađen, jeste prisustvo znakova koji ukazuju na padine u odeljcima i, shodno tome, kretanje vode. U slučaju složenog sistema za odvodnjavanje, potrebno je napraviti profil sa naznakom oznaka donjih granica štitova, bunara i ispusnih cijevi.

Mogućnosti instalacije

Mogućnosti instalacije

U skladu sa planom, pripremaju se rovovi za postavljanje pločica i polaganje cjevovoda. Da biste instalirali kanalizaciju od oluje, biće vam potrebni sledeći alati:

  • nivo;
  • čekić za pločice;
  • kabl;
  • lopata;
  • mjerenje trake;
  • Bugarski

Kabl označava linijski nivo, pod kojim će biti izložena linija pladnja. Širina rova ​​je jednaka širini ležišta plus toleranciji od 10 cm na svakoj strani ležišta, a dubina je jednaka visini ležišta plus 10 cm. Kabl se spusti tik ispod završnog premaza. Ugradnja odvodnjavanja od tačke pražnjenja. Ladice su postavljene u rov na betonskom podmetaču sa obaveznim cementiranjem. Ako je potrebno, ležište se izravnava čekićem za pločicu, lagano tapkajući ivice sa kontrolom nivoa. Debljina zidova betonskog kaveza zavisi od toga koja je klasa opterećenja pretpostavljena. Za opterećenja klasa A15 i B125, debljina betonske podloge treba biti 15 cm, debljina betona oko zidova je 10 cm, za klase opterećenja C250 debljina zidova betonskog kaveza je 15 cm.

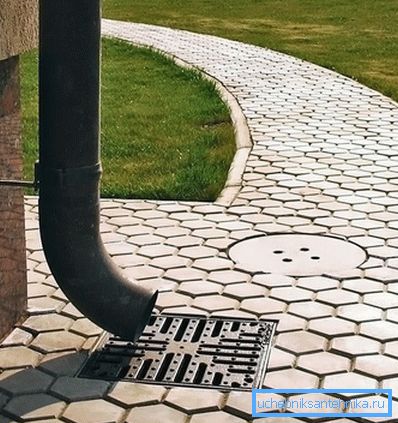

Ulaz za oluju

Prilikom montiranja plastičnih pločica, beton može deformirati svoje zidove. Da bi se ovo sprečilo, montiraju se i ploče sa roštiljem. Da se mreže ne prljave sa rastvorom, mogu se umotati plastičnom omotom.

Da bi voda slobodno ušla u sistem, a točkovi automobila nisu uništili zidove pladnja, rešetka bi trebala biti postavljena 3-5 mm ispod površine površine.

Ležišta su povezana sa zglobom pomoću sistema "trn-groove". Da bi se povećao vek trajanja tuš kabine, svi spojevi u pločama su zaptivni, a na poslednjem ležištu se nalazi utikač. U slučaju povezivanja ležišta pod uglom, oni moraju biti odsečeni i spojeni pod uglom od 45 °, a isto treba raditi i sa mrežama. Po pravilu, mlinac se može iseći, ali dijamantski točak se koristi za polimerne peske i betonske ploče. Kod pile, pokušajte da zgrabite obe strane pladnja.

Prilikom montiranja ležišta, neophodno je obezbediti termovinu između grila i površine sa obe strane, koja je napunjena brtvom.

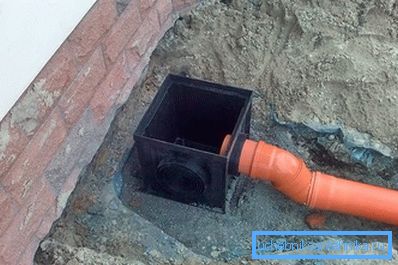

Podovi su povezani sa kanalizacionim sistemom oluja kroz pužni zamak koristeći PVC utičnice prečnika 110-150 mm. Za ovo je bolje koristiti krivine pod uglom od 45 °. Smeće se ne može instalirati, ako nema opasnosti od oštećenja u oluje. U ovom slučaju, za povezivanje sa sistemom, koriste se tacne sa vertikalnom graničnom kapom ili poklopcem sa rupom za povezivanje cjevovoda.

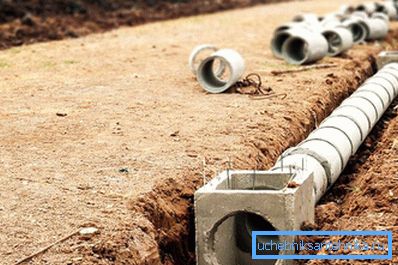

Polaganje cevi za kanalizaciju

Izlazu cijevi iz ležišta ili trashbox bolje produbiti ispod mraza linije, dok je topao vazduh iz sistema neće zamrznuti vodu u pijesak zamku koja će omogućiti da sistem ispravno radio dugi niz godina.

Brzina kretanja olujne vode treba biti od 0,4 do 0,6 m / s sa minimalnim nagibom na dnu. Zahvaljujući tome, sistem za odvodnjavanje neće biti zategnut. U nedostatku prirodnog nagiba površine, potrebno je koristiti kaskadu pladnjeva ili ležišta sa nagibom koji će stvoriti razliku visine i obezbediti potrebnu brzinu protoka.

Minimalni prečnik cjevovoda za oluju je 110 mm, nagib cjevovoda mora biti najmanje 0,01 ili 1 cm / m, za cev od 150 mm minimalni nagib je 0,008.

Priključivanje točkova ili pužne zamke do kolektora za transport treba da se vrši preko kosih rupa ili kontrolnih bunara.

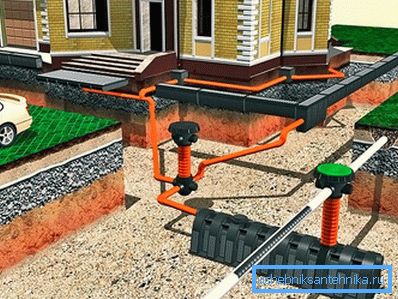

Šema kanalizacije oluje

Tokom rada, pločice treba periodično očistiti od oštećenja, dok uklanjaju rešetku, kao i izvođenje iskopa i čišćenja filtera od pužne zamke i odvoda tačke.
