Okvir za tuš kadu: pouzdana podrška za naš tuš

Kada montiramo tuš kabinu sopstvenim rukama, često se suočavamo sa problemima zbog lošeg kvaliteta komponenti. I pošto je okvir za paletu jedan od najvažnijih elemenata celokupne strukture, povećana su potreba za pouzdanošću.

U nastavku ćemo vam reći šta treba da obratite pažnju prilikom kupovine palete, a takođe dajte i brojne savete kako da ga napravite i instalirate sami.

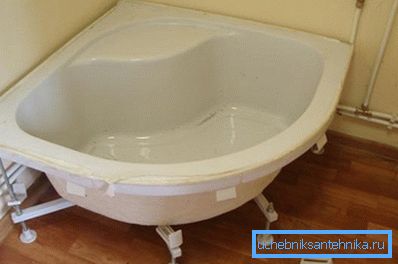

Kvalitet podrške za ležište tuša je izuzetno Napomena!

Specifikacije okvira

Namena i konstrukcija

Kaseta za tuširanje je široka i relativno plitka posuda koja se koristi za sakupljanje vode koja se preliva i preusmerava je na kanalizaciju. Istovremeno, značajna površina palete, zajedno sa malom debljinom materijala iz kojeg je napravljena, značajno komplikuje njegovu upotrebu. Pod opterećenjem, donje krivine, što dovodi do deformacije cele strukture, kao i do uništenja antikorozivnog premaza.

Osim toga, kako bi se osiguralo efikasno odvodnjavanje, tiganj mora biti postavljen tako da se odvodna rupa nalazi iznad ulaza u kanalizacionu postolju. Shodno tome, potrebno je podići iznad nivoa poda za oko 100 mm, što je nemoguće učiniti bez dodatnih uređaja.

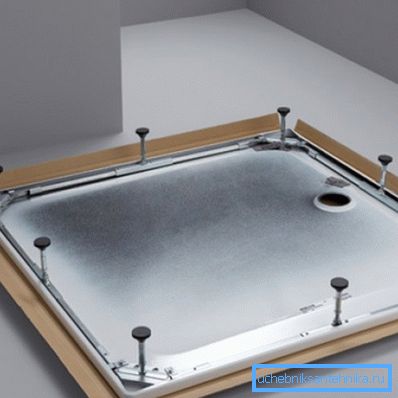

Okvir za paletu 90h90 za tuširanje sa podesivom visinom nogu

Takav uređaj je okvir.

  • Prvo, on obezbeđuje paletu sa neophodnom podrškom. U zavisnosti od konfiguracije, okvir se može nalaziti samo oko perimetra, ili pod dnom. Druga opcija je poželjnija posebno za široke modele: poprečna ojačavajuća rebra daju željenu stabilnost.
  • Drugo noge rama omogućavaju vam da podignete paletu iznad poda do željene visine. Istovremeno, masa konstrukcije raste malo, što znači da se opterećenje na podovima ne povećava, što je veoma važno prilikom opremanja sanitarnih čvorova u zgradama od lakih materijala.
  • Treće, dizajn većine okvira vam omogućava da podesite dužinu nogu. Zahvaljujući tome, možemo brzo poravnati paletu na avionu, što je preduslov za efikasno korišćenje tuša.

Obratite pažnju! Stajac za tuširanje mora biti savršeno postavljen, u suprotnom će doći do problema sa ispuštanjem vode, a vrata šina će početi da se zaglavljuju kao rezultat iskrivljenja. Prilikom instaliranja paleta bez framelessa, poravnanje se vrši zalivanjem kravate na izabranom području.

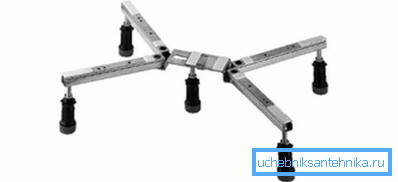

Univerzalni model sa promenljivom geometrijom

Dizajn takvih uređaja je prilično jednostavan:

  • Osnova je sastavljena od nekoliko čeličnih traka, povezanih zavarivanjem ili pomoću uglova.
  • Na krajevima letvica i na raskrsnicama se postavljaju navojne rupe u koje su postavljeni dovoljno debeli (10 mm i više) vijci.
  • Na krajevima zavrtnja su zategnute noge od trajne plastike. Unutar noge su takođe navojem, što vam omogućava da prilagodite položaj okvira.

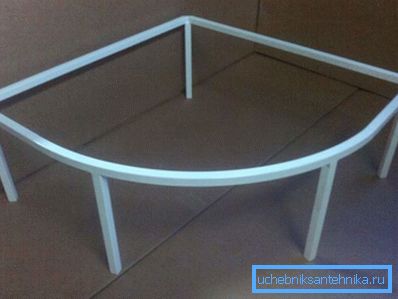

Neregulisani uglovi sa zaokruživanjem

Preporuke za izbor

Uprkos činjenici da je cijena takvih proizvoda relativno mala, moraju se vrlo pažljivo odabrati. To je zbog činjenice da one obavljaju veoma važnu funkciju: ako se okvir prekine, onda će njegova zamena biti povezana sa veoma ozbiljnim troškovima rada, s obzirom da će kabina morati biti gotovo potpuno demontirana.

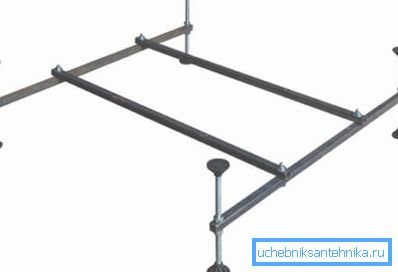

Proizvod tanke cijevi može se koristiti samo pri lakom opterećenju.

Odabir modela, morate obratiti pažnju na sledeće nijanse:

  • Prva je konfiguracija nosača. Poželjno je da se ne nalaze oko perimetra palete, već ispod njegove baze. Dakle, opterećenje koje osoba stoji na dnu će se raspoređivati ​​ravnomernije.
  • Debljina cijevi je također vrlo važan faktor. Najbolje je kupiti modele napravljene od oblikne cijevi od najmanje 20x40 mm: takve neće se savijati.
  • Obratite pažnju na kvalitet metala. Vrlo je dobro ako su svi dijelovi pokriveni bojom od korozije, tako da ćemo biti sigurni da i u uslovima velike vlage struktura neće rđati.

Savjet! Posebna pažnja posvećena je kvalitetu obrade zavarenih spojeva, jer se ovde pojavljuje ruža. Ako postoji čak i najmanja sumnja, pre instaliranja, vrijedi tretirati problematična područja sa zaštitnim jedinjenjem ponovo.

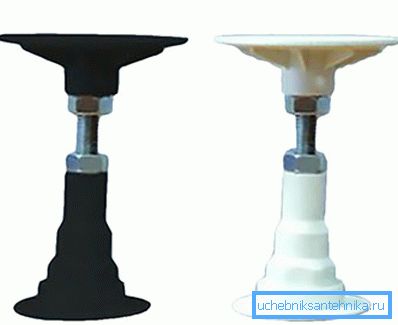

Podesive stopice treba biti prilično pouzdane.
  • Konačno, trebali biste pregledati noge i njihove tačke vezivanja. Dijelovi moraju biti dovoljno zategnuti, ali bez nepotrebnih napora, a na podupiračima ne bi trebalo biti pukotina ili drugih defekata.

Izrada i ugradnja

Kako napraviti okvir

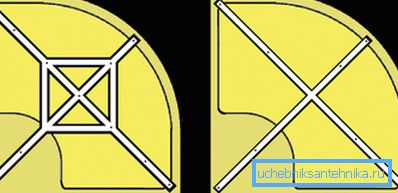

Približan izgled rebara

Po pravilu, nabavljamo potporne strukture zajedno s samom ladom za tuširanje. U idealnom slučaju, oba dela trebala bi napraviti isti proizvođač - pa će slučajnost veličina biti što preciznija.

Međutim, ponekad je prilično teško naći odgovarajući proizvod, ili vam je potreban model nerazumno skup. U tom slučaju, moguće je sam okvir napraviti.

Za proizvodnju trebamo:

  • Aparat za zavarivanje.
  • Bugarski sa reznim točkom na čeliku.
  • Bušilica i bušilice različitih prečnika.
  • Ploče za rezanje unutrašnjeg navoja.
  • Čelični profili (kvadratni 40 x 40 mm ili pravougaoni 20 x 40 mm).
  • Plastične mlaznice na nogama.
  • Čelične šipke sa navojem.

Rad obavljamo na sledeći način:

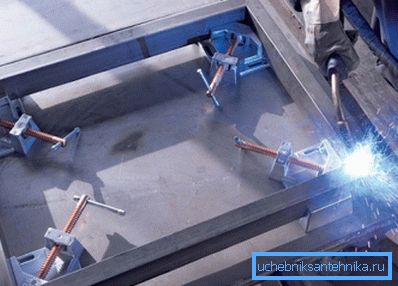

Zavareni dijelovi
  • Za početak stvaramo crtež našeg budućeg dizajna. Ako nam je potreban okvir pod tušem 90x90 cm, onda je najlakši način da napravite nosač prečnika u obliku dimenzija oko 80x80 cm sa ojačanim umetcima.
  • Iz cijevi odsećemo fragmente potrebne dužine i pažljivo ih očistimo od rđe.
  • Stavimo prozore na tablu za zavarivanje i zavarimo ih, uveravamo da su postavljeni striktno horizontalno. Veoma je važno kontrolirati odsustvo odstupanja u slučaju kada napravimo neregulirani okvir.
  • Ako niste vešti u zavarivanju, delovi mogu biti pričvršćeni zajedno. Treba zapamtiti da će elementi biti u različitim avionima.
  • Noge - najteže. Za jednostavnu konstrukciju dovoljno je zavariti dno pod uglom od 90 °0 kratke dužine profilne cijevi. Ako nam je potrebno podešavanje visine, onda u cevima bušimo rupice u kojima smo isečili navoje, a zatim zavrtamo vijke.

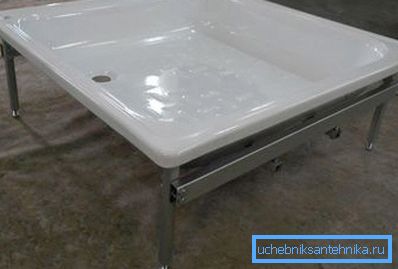

Iscrtajte sudoper na samo-napravljenoj podlozi
  • Postavljamo utikače na krajeve nogu ili podesivu plastičnu podlogu.
  • Svi zavareni šavovi pažljivo se čiste, a zatim dobijamo deo sa bojom od korozije.

Kako instalirati paletu na okvir

Proces instaliranja palete na okvir (nije bitan, fabrički ili domaći) ne predstavlja nikakvu poteškoću:

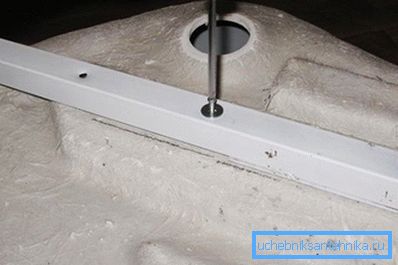

Fiksiranje fotografija na standardne rupe za montažu
  • Ako na dnu palete postoje otvori za montiranje ili specijalni ušici, onda ih okrenite i pričvrstite okvir na dnu pomoću zavrtanja. U suprotnom, paleta će jednostavno ležati na podlozi, ponekad - uz upotrebu zaptivača.
  • Zatim, postavite noge rama na izabranu površinu poda. Površina mora biti ravnomjerna i čista.
  • Koristeći ključ, okrenite vijke za podešavanje na nogama dok se pan ne postavlja savršeno ravnomerno. Proces se kontroliše jednim ili više nivoa.
  • Nakon završetka instalacije, postavljamo dekorativne trake na bočne nosače palete. U domaćim dizajnima za ovu svrhu možete unapred napraviti nekoliko rupica za montažu.

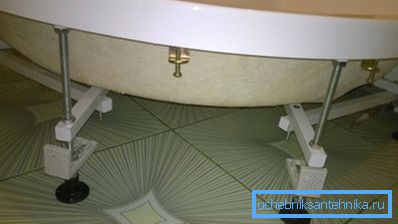

Rezultat rada

Zaključak

Kao što vidite, prethodno uputstvo je dovoljno jednostavno za samo-implementaciju. Naravno, teže je napraviti okvir za paletu nego jednostavno koristiti gotove, ali ako je potrebno, ovaj zadatak može biti dobro obavljen.

Za detaljniju studiju opisanih tehnika, vredi gledati video u ovom članku.
