Odvodne cijevi za instalaciju

Plastične cevi za odvodnjavanje otpadnih voda, koje se koriste na nivou domaćinstva, po pravilu imaju prečnik od 32 mm, 50 mm, 100 mm i 150 mm, iako su dva najpopularnija tipa 50 mm, 100 mm. Pored toga, izdaju se različite dužine za montažu ožičenja sistema i mogu biti 25 cm, 35 cm, 50 cm, 75 cm, 100 cm, 150 cm i 200 cm (fragmentacija cijevi 150 mm počinje od 50 cm, obično manje ne proizvode).

Detaljnije ćemo detaljnije opisati ovakve elemente u nastavku, kao i prikaz demonstracije tematskog videa u ovom članku.

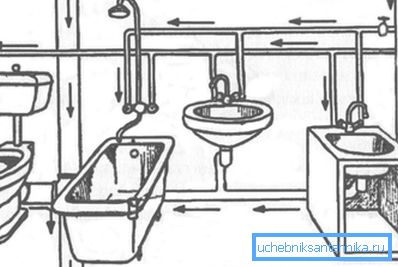

Princip kanalizacije i vodovoda u stanu ili kući

Oprema za kanalizaciju

Napomena Ceo sistem, montiran na kanalizaciju, sastoji se uglavnom od cevi različitih prečnika. Međutim, svi oni moraju nekako da prikače, tako da industrija za ovu svrhu proizvodi uniformne fitinge (PVC), kao i gumene manžetne (redukcije) i zaptivne prstene.

Cijevi

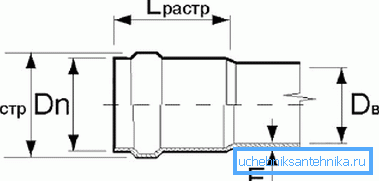

Osnovni parametri

Najosnovniji parametar, bez obzira da li je odvodna cev sa krova ili će biti kanalizator ili vodoravno ožičenje manjih prečnika, može se nazvati spoljašnjim prečnikom - protok ne zavisi od toga, ali upravo to je u toku instalacije. U nastavku ćemo vam skrenuti pažnju na tablicu svih standardnih dimenzija kanalizacije od polivinilhlorida.

Spoljni prečnik (mm) Nominalna krutost prstena (SN, kN / m2)
Dn Tolerantno odstupanja 2 4 8
SDR 51 SDR 41 SDR 38
Debljina zidova cevi (mm)
en Add. off en Add. off en Add. off
50 ± 0,2 - - 1,3 ± 0,4 1.6 ± 0,4
63 ± 0,2 - - 1.6 ± 0,4 2.0 ± 0.5
75 ± 0.3 - - 1.9 ± 0,4 2.3 ± 0.5
90 ± 0.3 - - 2.2 ± 0.5 2.8 ± 0.5
110 ± 0.3 - - 2.7 ± 0.5 3.4 ± 0.5
125 ± 0.3 - - 3.2 ± 0,6 3.9 ± 0,6
160 ± 0,4 3.2 ± 0,6 4.0 ± 0,6 4.9 ± 0,7
200 ± 0.5 3.9 ± 0,6 4.9 ± 0,7 6.2 ± 0,9
250 ± 0.5 4.9 ± 0,7 6.2 ± 0,9 7.7 ± 1.0
315 ± 0,6 6.2 ± 0,9 7.7 ± 1.0 9.7 ± 1.2
400 ± 0,7 7.7 ± 1.0 9.8 ± 1.2 12.3 ± 1.5
500 ± 0,9 9.8 ± 1.2 12.3 ± 1.5 15.3 ± 1.8
630 ± 1.1 12.3 ± 1.5 15.4 ± 1.8 19.3 ± 2.2
800 ± 1,3 15.4 ± 1.8 19.6 ± 2.2 24.5 ± 2.7
1000 ± 1.6 19.6 ± 2.2 24.5 ± 2.7 30.6 ± 3.3
1200 ± 2.0 24.5 ± 2.7 29.4 ± 5.2 36.7 ± 3,5

Napomena Ova tabela navodi sve parametre cevi, u rasponu od poprečnog preseka 50 mm i više, iako su parametri u rezidencijalnom sektoru 50 mm, 110 mm i 150 mm. Pravi prečnik od 110 mm prilikom kupovine u prodavnici obično se smatra 100 mm - i cijev i cena se ne menjaju.

Fitingi i redukcije

Različite konfiguracije fitinga
  • Da bi se napravio bilo koji spoj na cevovodu, kao što je vezivanje, rotacija, razdvajanje čvora ili prelazak na drugi prečnik i na drugu ravninu, koriste se specijalizovani adapteri različite konfiguracije. Na primer, drenažna cijev za toaletnu posudu može se napraviti kao plastični kut ili valoviti rukav, ali morate ga nekako spojiti na postolje, a tu vam je potreban štap (četverostrano - za odvod na druge sanitarne prostorije), koji je ugrađen u risiver .
Teška razmena u podrumu
  • Približno na isti način, priključna cev za kupatilo ili umivaonik je spojena - valovita sifonska rukav se uklapa u utičnicu ugaonog odvoda ili čaure, gde se za zaptivanje koristi gumeni prsten ili manžetna. Postoje i složene veze, naročito u podrumima privatnih kuća, kada u stanu praktično nema cevi - za svako kupatilo, odvod se vrši preko poda, pa ispod, pod podrumskim podom, potrebno je spojiti cijevi, a sa različitim nagibom i drugačijim prečnikom.
Gumene manžete i o-prstenovi
  • Gumena manžeta je ponekad jednostavno nezamenjiva, npr. Povezivanje odvoda mašine za pranje sa kanalizacijom se vrši pomoću cevi od 32 mm koje treba priključiti na zvono sa cevom od 50 mm.. Ali takvi PVC armatura su veoma retki, tako da se gumena redukcija od 5032 mm gurne u šolju zvona, i tako se rešava problem. Upravo takva situacija se dešava kada je odvodna cev priključena na umivaonik - koristi se redukcija od 5040 mm ispod valovitog sifonskog rukava.
  • Gumeni zaptivni prsten dobavlja proizvođač plastičnim cevima, tako da ih ne morate kupiti zasebno. Kada se priključujete, morate biti pažljivi da ne iskrsnete, a ako nakon probnog odvoda, primijetite protok kroz bilo koji od spojeva, a zatim nemojte žuriti da ga zaptite silikonom ili zaptivačem. U ovim slučajevima, preporuka preporučuje uklanjanje takve veze, fiksiranje prstena i ponovno sastavljanje - tok će nestati.

Koristan savet. Prilikom sklapanja kanalizacije vlastitim rukama ponekad postoje ozbiljne poteškoće - razlog za to je da je zaptivni prsten od gume previše krut. Da biste eliminisali ovaj problem, možete ukloniti prsten ili kraj cevi (ili oba) pomoću tečnog deterdženta za domaćinstvo. Ovo će u velikoj mjeri olakšati povezivanje radnih tokova.

Korisni uređaji

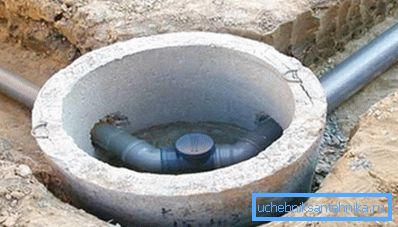

Inspekcija dobro za inspekciju

U slučaju blokade ispod umivaonika, malo ljudi će imati pitanje kako očistiti odvodnu cev u kuhinji, sve je jednostavno ovde - uklonite sifonski rukav od fitinga i kroz utičnicu ulijeti sanitarni kabl na bočnoj strani postolja. Ali šta da radite ako je takav skup napravljen ne ravnom linijom, ali sa okretima (ponekad za 90?) Ili ako dužina kabla nije dovoljna?

U takvim slučajevima, plastična revizija pada na okretima i na dugim dijelovima (više od 4-5 metara), što može biti i unutar i spolja, pod zemljom, samo u drugom slučaju se nadovezuje betonski zid ili betonski zid .

Revizija je vrlo slična po izgledu i načinu ugradnje na maticu, samo u našem slučaju bočna slavina ovde radi sa navojem tako da se može zatvoriti čvrsto zatvorenim poklopcem, što se jasno vidi na vrhu fotografije. Da bi se uklonila blokada, poklopac se odvija i sanitarni kabl se ubacuje u cev u pravom smeru.

Plastični membranski kontrolni ventil

Kako bi se izbjegli prelivi, koristi se povratni ventil kanalizacije, koji se obično instalira u privatnom sektoru ili na prvim spratovima visokih zgrada. Sustina rada ovog gadžeta je sledeća - kada se nivo vode u kanalizaciji povećava iznad nivoa cijevi u stanu (kuća), onda će se sve te tečnosti početi sipati kroz toalet, kupatilo, a ponekad i umivaonik sa sudoperom (zakon komunikacionih posuda). Međutim, ako ugradite kontrolni ventil u stambene prostorije, onda se to neće dogoditi.

Takvi uređaji mogu biti vertikalni i horizontalni, sa zapinjanjem u obliku membrane sa gumenom zaptivkom (plastikom) ili horizontalnom kuglom, sa priključcima prirubnice (od livenog gvožđa ili čelika). Ova opcija se obično koristi za industrijske kapacitete.

Zaključak

Plastične cevi za odvod krova, prostorije ili podzemne površine se ne razlikuju jedni od drugih i izrađeni su od istog materijala - PVC-a. Glavna razlika između njih leži u veličini i načinima instalacije.
