Mehanizam wc školjke i tipični problemi

U ovom članku moramo se upoznati sa načinom postavljanja odvodnog rezervoara. Proučićemo uređaj zastarjelih i modernih dizajna. Pored toga, obradićemo i tipične probleme mehanizama rezervoara.

Pa idi.

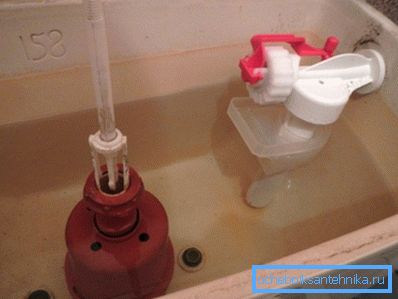

Odvodni rezervoar. Pogled iznutra.

Lista čvorova

To je više nego malo.

  1. Mehanizam za punjenje WC školjke (takođe poznat kao punjač za punjenje) se koristi za doziranje punjenja rezervoara. Kada se otvara otvara; kada se kreće do određenog nivoa vode, zatvara tok.
  2. Mehanizam za ispiranje WC školjke (odvodni ventil) je odgovoran za odvod. Njegov zadatak - nakon pritiska na dugme, polugu ili kretanje lanca da bi potrošili čitavu količinu vode sa maksimalnom brzinom.

Uzgred: takozvani mehanizmi dvostrukog odvoda u jednom od načina omogućavaju vam da potrošite samo mali deo zapremine rezervoara, čime štedite vodu.

  1. Jedinica za rezervoar za rezervoar sa policom mora osigurati stezanje prilikom odvodnjavanja. Zapravo, u savremenim kompaktima, ova funkcija se dodeljuje obročastoj manžetnoj meki gumi.

Ulazni ventil

Mesing sa snopom

Najstariji strukturno, ali se do danas koristi, mehanizam za punjenje toaleta je mesingani ventil sa cevima, jaram, plutajućim i gumenim dihtungom.

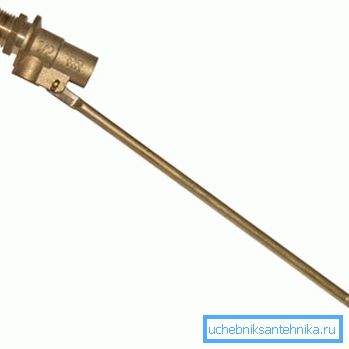

Pola veka u toaletima zemlje.

Načelo njegovog rada lako se može razumeti demontažom ovog uređaja:

  • Kada se nivo vode podiže, pop-up plovak povlači dugačku rukavu na gore, dok pritiskate kegl sa zaptivačem na konusno mlaznicu i isključite vodu.
  • Kada se ispusti plovak spušten, a cev otvara mlaznicu.

Takva jednostavna šema, međutim, ima nekoliko specifičnih problema.

Opis problema Razlog Eliminacija
Nema vode u tanku Mlaznica zaobljena sa peskom ili skalom Skinite pin, izvadite jaram, izvadite bundevu, očistite mlaznicu žicom
Ventil ne blokira vodu Zaptivka je izgubila elastičnost Uklonite rocker; ako to ne pomogne, okrenite ili zamenite zaptivku
Trljao je pinu držeći jarem Zamijenite klinac sa komadom debele bakarne žice

Plastika sa jaremom

Zbog jeftinije plastike u odnosu na mesing, cijena ovog tipa ventila je donekle niža.

Dizajn, međutim, prošao je minimalan iznos promjena.

  • Podešavanje stražnjeg kraka ne vrši se prinudnom deformacijom, već podešavajućim vijkom.
  • Opciono dodati prevrnuti float. Kada se postigne određeni nivo vode, on iznenada menja svoj položaj, čime blokira vodu, ne postepeno, ali odmah.

Gore navedenim problemima starog mehanizma dodato je vezano za nisku mehaničku čvrstoću plastike. Sada, po pravilu, stud se ne probija i ne ruši, ali postepeno proširuje rupe u telu ventila i pada iz njih. Upute za rešavanje ovog problema su, naime, svedene na zamenu čitavog ventila.

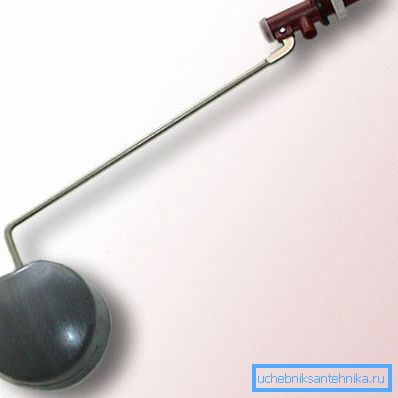

Intermedijerna opcija je plastični ventil i mesingani roler.

Sa plovnim vodičem

Savremeni float mehanizam za WC školjku može dobiti najrazličitije oblike i konstruktivne egzekucije. Ključna razlika od uobičajenih proizvoda iz Sovjetskog Saveza je u tome što se plovak kreće duž vertikalnog vodiča.

Koje su prednosti takve odluke:

  1. Ispušni ventil zauzima minimalan prostor u toaletu.
  2. Pomicanje plovca u horizontalnoj ravni nije moguće. Ako je tako - plovak više ne može ometati rad ventila.

Podešavanje nivoa plovka, na kojem se voda preklapa, vrši se pomoću zavrtnja. Kvalitetne silikonske podloge su već desetljećima. Jedini problem ostaje pesak koji blokira ventil, koji se tretira demontažom i pranjem.

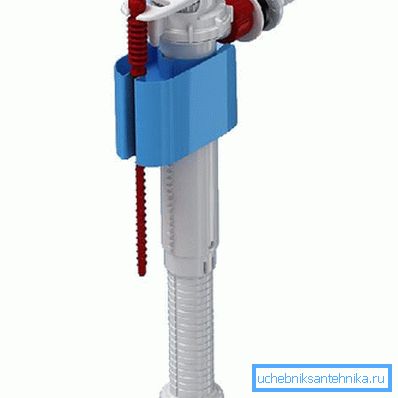

Ventil za donji sloj. Poklopac se pomera duž vodiča.

Usput: instaliranje grubog filtera nakon što će ventil rešiti problem jednom zauvek. Ali bolje je da ne montirate filtere koji se prodaju sa ventilom: oni imaju suviše tanke rešetke i brzo postaju zamašeni sa oštećenjima koje ventil prolazi bez komplikacija.

Ispusni ventil

Šta bi mogao biti mehanizam za ispiranje WC školjke?

Zvono od livenog gvožđa

Ovi proizvodi su korišćeni u domaćim nadzemnim rezervoarima najmanje od prvih poslijeratnih godina. Masivni ventil od nerđajućeg čelika na polugi na ivici rezervoara bio je odgovoran za pražnjenje. Podizanje ventila pričvršćenog na polugu lancima otvorilo put za vodu; ostatak vode iz rezervoara je usisan vakuumom koji je stvoren u ispusnoj cevi kroz preliv u obliku slova U.

Tipičan problem zvona je samo jedan - gubitak elastičnosti zaptivača. Microporozna guma se koristi za zamjenu zaptivke. Nažalost, najmlađi modeli ovog dizajna bez problema su već gotovo pola veka; depoziti erozije i kreča praktično su ih odveli iz službe.

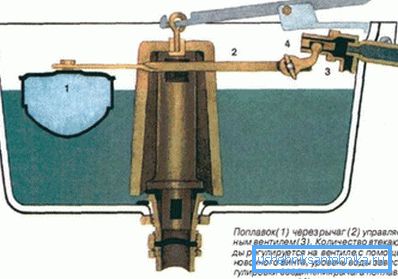

Rezervoar sa zvonkom od livenog gvožđa.

Valovano

Ovaj plastični nesporazum promenio je zvono sedamdesetih godina prošlog veka. Rukavina se naginjala na vretenu na konopcu i opet, zbog vakuuma u odvodnoj cevi, iscurio je sve vode iz rezervoara.

Ovaj mehanizam za ispiranje toaleta bio je početno nedostupna struktura: njen rad je povezan sa deformacijom plastike. Limiranje svoje površine vodom smanjilo je već mali resurs brušenja na dve godine ili manje.

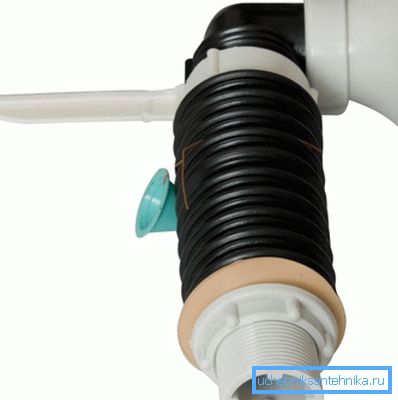

Rukavice i sada se mogu naći u vodovodnim prodavnicama.

Kruška

Kruška, koja je bila opremljena i gornjim rezervoarima i prvim kompaktima, postala je još razumnije rešenje. Gumena hemisfera je hodala duž vodica i podignuta je polugom ili drškom koja je prolazila kroz poklopac rezervoara.

Glavni problem prvih setova priključaka sa kruševima bio je korozija čeličnih vijaka koji su pričvršćivali sedište na kućište rezervoara. Nešto manje često se kolaps srušio ili je kruška izgubila elastičnost. Sama popravka fitinga dovela je do zamene neispravne stvari ili, što je bilo mnogo razumljivije, kompletan skup: život bez života je retko premašio 5-7 godina.

Savremeni mehanizam za ispiranje vode u toaletu takođe često uključuje krušku; Međutim, u njemu, za razliku od njegovih prethodnika, gotovo se ne koriste metalni delovi. Kruška se nosi na šupljoj polimernoj šipki, koja istovremeno vrši funkciju prelivanja i podiže se ručkom, koja visi iznad poklopca rezervoara.

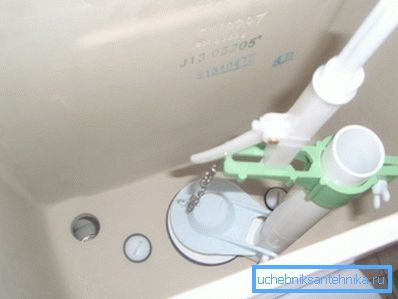

Jedan od alternativnih dizajna: kruška se podiže pomoću ručice kada pritisnete dugme.

Plastično zvono

Istovremeno sa kruševima u jeftinim plastičnim rezervoarima, za neko vrijeme, korišćen je mehanizam sa plastičnim zvonom, koji se nosi na cilindričnom odvodu. Kada pritisnete dugme, zvono je potopljeno, pomerajući vodu; dok je pala u preliv i zbog razblaženja u odvodu ispraznila je rezervoar.

Dizajn je bio izuzetno neugodan za upotrebu, jer je radio na strogo definisanom nivou vode u rezervoaru. Promena pritiska u aqueductu u kombinaciji sa tada popularnim plovcima sa mesinganim rockerom značajno je uticala na ovaj nivo.

Savremene šljive

Tipičan mehanizam za zaključavanje toaleta, koji su opremljeni savremenim uvezanim rezervoarima, je vertikalna plastična kolona. Kavitet unutar kolone je preliv; vodu blokira prstenastom zaptivkom, koji se nosi na šuplju šipku.

Po pravilu, mehanizmi odvoda dozvoljavaju regulaciju:

  • Intenzitet pražnjenja zbog podešavanja maksimalnog razmaka između sjedišta i brtve.
  • Nivo prelivanja.
  • U sistemima sa dvostrukim pražnjenjem - potrošnja vode kada pritisnete dugme koje koristi dio sadržaja rezervoara za odvod.

Jedini tipičan problem konstrukcije je brtva. Za 5-8 godina gubi elastičnost i treba ga zameniti. Na sreću, lako je kupiti odvojeno od ventila.

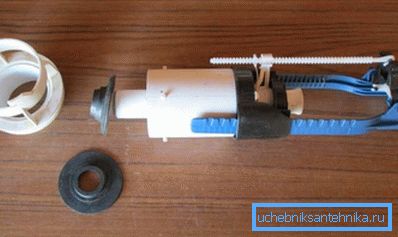

Zamena zaptivki na savremenom odvodnom ventilu.

Par cisterne i WC školjke

U modernim toaletnim posudama sa oblikovanim policama, prstenasti prsten služi za neodređeno vrijeme i ne stvara probleme. Jedini dizajn koji zaslužuje da se pomene je toalet sa odvojenim poljem domaćeg uzorka.

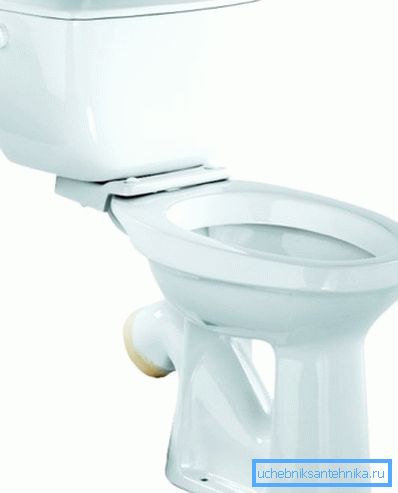

Kompaktan sa zasebnom policom.

Spisak problema koje stvara vlasniku je prilično impresivan:

  1. Korozija vijaka za pričvršćivanje.
  2. Kada se pritisne police.
  3. Čip fiksira uši toalet.
  4. Gubitak elastičnosti ovalne manžete između rezervoara i police.
  5. Otkinuta konusna manžeta ispod police.

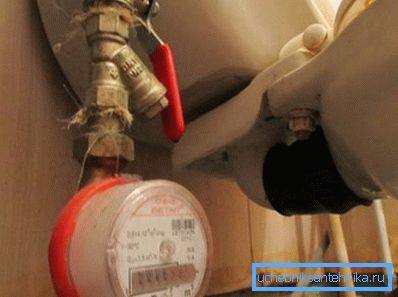

Na fotografiji - samo manžeta koja se razbija nakon 3-4 godine rada.

Potencijalnom kupcu se može dati samo jedan savet: nakon što se vidi takav komplet, odvojite se od njega što je više moguće.

Zaključak

Naravno, u jednom malom materijalu nemoguće je opisati sve dizajn rezervoara proizvedenih u poslednjih nekoliko decenija. Uz neka rešenja koja nismo dodirnuli, čitalac će biti upoznat sa video snimkom u ovom članku.

Successes!
