Kanalizacijski sistem unutar i izvan stana

Ako živite u stanu, nesumnjivo ćete koristiti usluge urbane centralne kanalizacije i, najverovatnije, ne razmišljajte o karakteristikama svojih funkcija sa tehničke tačke gledišta. I uzalud. Na kraju krajeva, razumevanje toga kako će gradska kanalizacija raditi dovestiće do njegovog efikasnijeg i neprekidnog rada.

Dakle, u ovom članku ćemo vam dati sve potrebne informacije za ovo.

Odgovarajući kanalizacijski sistem u Stalinki obezbeđuje neprekidno ispuštanje otpadnih voda

Kanalizacija u stanu

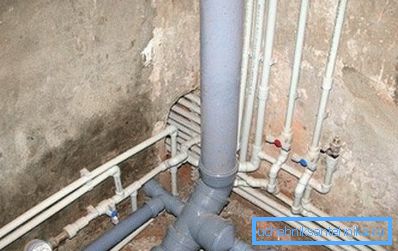

Fotografije rasporeda kanalizacije stana

Pre svega, pogledaćemo kako se izgrađuje drenažni sistem unutar granica stambene zgrade, a tek tada, kako je kanalizacioni sistem uređen u gradu.

Pravi nagib cevi

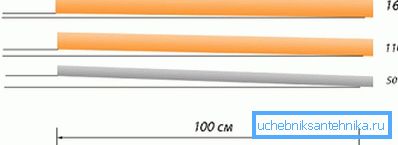

Dozvoljeni nagib cevi različitih prečnika

Cevovod se postavlja na način da se može sam očistiti, uz pomoć odgovarajućeg poštovanja ugla njegovih elemenata. U stanovima za realizaciju obično se koriste kanalizacione cevi prečnika 40-50 mm, a za njih optimalni nagib je 3%, što je 3 cm po metru sistema. Inače će se očekivati ​​sledeći problemi:

Bias Posledice
Manje od 3% Voda će se isuviše sporo ispuštati, bez mogućnosti da ispere sve nerastvorljive čestice koje su pale u otpadnu vodu.
Više od 3% U ovom slučaju, naprotiv, pritisak se stvara pretjerano jak, a tečnost neće imati vremena da uzme duž čitavog smeća.

U oba slučaja, vlasnici stanova će se suočiti sa tehničkim blokadama u kanalizacionom sistemu, koji se mogu eliminisati samo zamjenom pogrešno instaliranih elemenata.

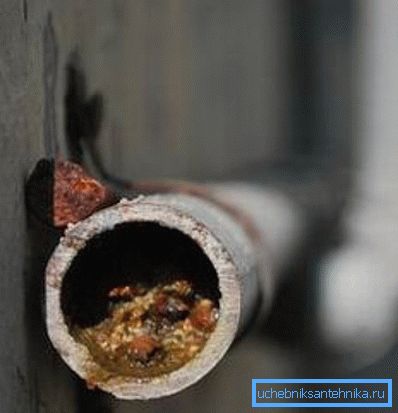

Primjer formiranja tehničke zagušenosti zbog nepoštivanja odgovarajućeg ugla nagiba cijevi

Povežite se sa zajedničkim riserom

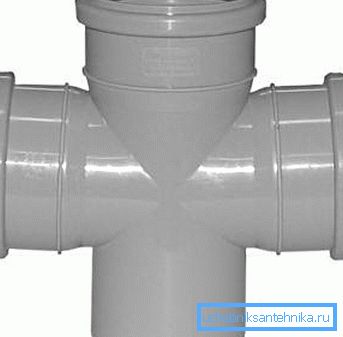

Plastični prečnik za podupirač

Ulaz u opštu kanalizaciju iz stana je samo jedan i izveden je uz pomoć specijalnog krsta, koji vam omogućava povezivanje jedne cijevi prečnika 100 mm i dvije cijevi prečnika 50 mm, ali o tome detaljnije pričamo.

Uputstvo:

  1. Toalet i bide su povezani sa glavnom najširem rupom.

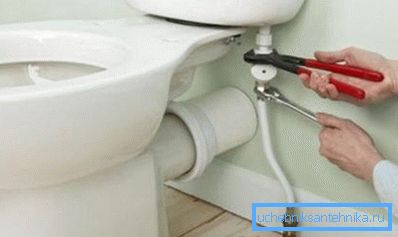

Povezivanje toaleta sa pravilnom vještinom može se obaviti vlastitim rukama
  1. Svi drugi sanitarni uređaji u kupatilu i WC-u, uključujući mašinu za pranje veša i tuš kabinu, povezani su na jedan od pedesetmilimetarskih ulaza.
  2. U drugu - svi kuhinjski uređaji, uključujući i mašinu za pranje sudova.

Visina ugradnje sanitarnih uređaja

S obzirom da cijeli gasovod ima određeni nagib u pravcu glavne linije, onda je, dalje, oprema priključena iz podizača, što je potrebno povećati. Jedini izuzeci od ovog pravila su mašine za pranje veša i mašine za pranje posuđa, pošto imaju sopstvene centrifugalne pumpe, koje ističu tečnost pod pritiskom i mogu se čak nalaziti ispod ulaznog u zajedničku kanalizaciju.

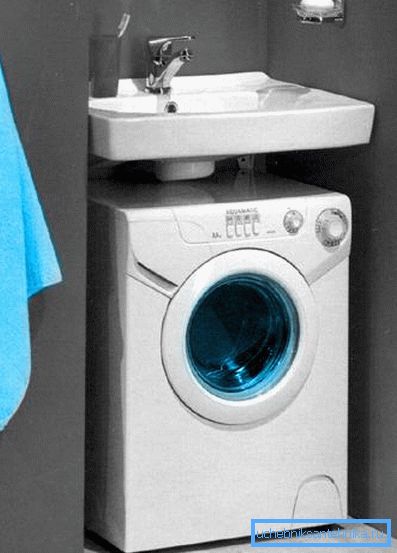

Uređaji opremljeni pumpnom opremom mogu se nalaziti ispod nivoa ugradnje drugih vodovodnih uređaja.

Savet: preporučuje se ugradnja veša i mašine za pranje posuđa u najdaljem uglu. Ovo će vam omogućiti da postavite opremu kojoj je potreban odgovarajući podiz.

Izbor cevi

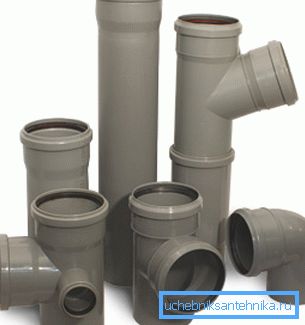

Uzorci polimernih cevi, adaptera i drugih potrebnih elemenata

Upotreba proizvoda od livenog gvožđa za stvaranje cjevovoda već je zastarjela, za ovu svrhu su različite vrste predstavnika polimera mnogo bolje pogodne: polipropilenske, polietilenske ili polivinilkloridne cijevi.

Imaju sledeće prednosti:

  • Razumna cena. Plastika je uvek jeftinija od metala.
  • Apsolutna otpornost na vlagu. Potpuno bez procesa korozije ili propadanja.
  • Mala težina. Eliminiše dodatno opterećenje na pričvršćivače.
  • Jednostavno rukovanje i rukovanje. Svi elementi su ručno povezani i lako se skraćuju ako je potrebno.

Savet: prilikom povezivanja faze i spojnice nakon što se priključak završi, povucite cev nazad malo, oko 15 mm. Dakle, u trenutku toplotne ekspanzije materijala obezbedite kompenzacionu prazninu. U suprotnom slučaju, cevi mogu iskriviti kada ih prolazi kroz toplu vodu, odakle će propuštati zglob.

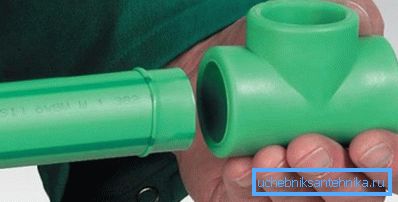

Primjer vezivanja plastične cijevi
  • Sposobnost opremiti buku izolaciju. I buka tečnosti koja prolazi kroz cevi neće vam smetati dan ili noć.

Ugaoni spojevi

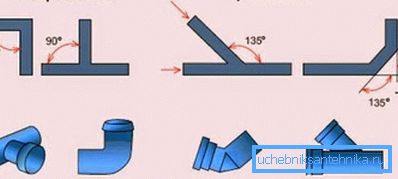

Primjeri ispravnih i pogrešnih uglova

Ovde je sve sasvim jednostavno: pravi uglovi su uzroci blokade kanalizacije i usporavaju kretanje otpadnih voda, tako da ih treba izbjeći. Ovim ćete savršeno pomoći proizvodi koji su savijeni ispod 135 stepeni.

Vodene zamke

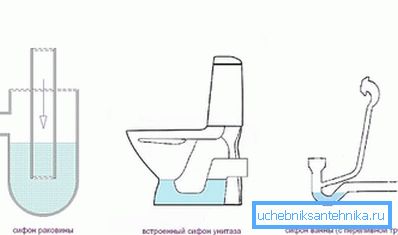

Moguće opcije za vodene kapije

Kanalizacija odiše neprijatnim mirisima koji mogu probiti cijevi i u dnevnu sobu. Da bi se to sprečilo, na svakom odvodu treba postaviti poseban vodeni pečat.

U toaletu, na primer, takvo konstruktivno rešenje na početku postoji, za umivaonik i kadu ugrađen je u obliku sifona. Priključak za vodu koji je formiran u takvim uređajima zbog razlike u visini ulaznih cevi pouzdano sprečava da smradovi mirisa ulaze u stan.

Savjet: ako napustite svoj dom dugo vremena, u sifone prelijte malo suncokretovog ulja. Film koji se formira na vodi u zamkama sprečavaće njegovo isparavanje tokom vašeg odsustva. U suprotnom, možete se vratiti na neuobičajeno mirisno mesto.

Kanalizacijski sistem u gradu

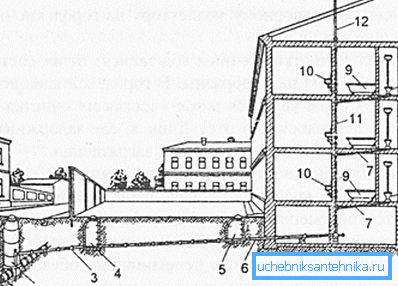

Šema kanalizacije od stanova i zgrada

Hajde da pogledamo kako kanalizacijski sistem gleda na skalu celokupne zgrade visokog stepena i susedne ulice:

  1. Glavna ulica autoputa. To je otpadna voda koja će ići na mesto njenog tretmana, o čemu ćemo detaljnije govoriti kasnije.
  2. Tehnički grad dobro. Uređaj dobro buši kanalizaciju neophodnu za primenu održavanja i popravke cijelog sistema.

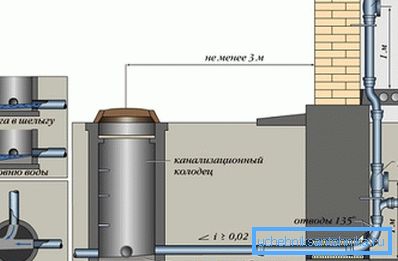

Uređaj kanalizacionih bušotina na građevinskim normama i propisima garantuje dovoljan pristup cevovodu
  1. Povezujuća grana između dvorišta i gradskih bunara.
  2. Dvorište tehničkog kolektora. Sve kuće u dvorištu ujedinjuje u jednu mrežu i, pored pristupa sistemu, takođe omogućava glajenje okretaja.
  3. Inspekcija dobro. Na svakom ulazu je zasebno.
  4. Mjesto povezivanje podizača sa šahtom.
  5. Unutrašnji cevovodi stanova.
  6. Toaleti.
  7. Kupaonice.
  8. Sudopere.
  9. Riser.
  10. Ventilacija kanalizacije. Neophodno je osigurati da sistem ne akumulira ispražnjen vazduh, zbog čega voda u zamajcima isparava, što dovodi do prodiranja neprijatnih mirisa u dnevne sobe.

Otpadne vode

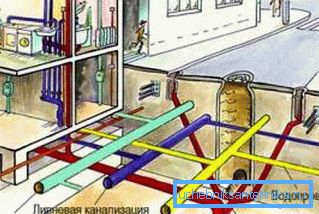

Primjer implementacije odvojenog kanalizacionog sistema

Kanalizacija urbane mreže izvan kuće, u zavisnosti od ulaska otpadnih voda, može biti od dva tipa:

Tip kanalizacije Karakteristike kretanja akcija
Javno Kiša, topljen i domaćinstvo zajedno pada na opšti autoput
Odvojeno Kiša i snijeg se kreću po pojedinačnim odvodima u rijeke i jezera bez prečišćavanja.

Kao što vidite, poseban sistem je mnogo profitabilniji, jer sa njom nije neophodno procesirati čak i padavine.

Pokret oko grada

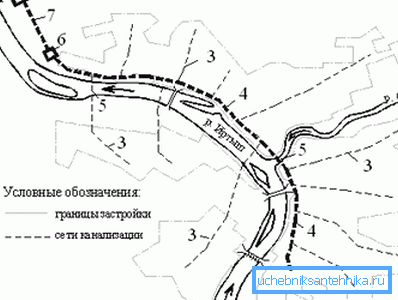

Uzorak šema urbane kanalizacije

 Elementi gradske kanalizacije:

  1. Sistemi dvorišta.
  2. Ulični bunari.
  3. Sakupljači distrikta opremljeni pumpnim stanicama, pošto nije uvek moguće osigurati dovoljno nagib kosina za prirodno kretanje kanalizacije.
  4. Ducker je takođe sposoban za pumpanje otpadnih voda.
  5. Gradska pumpa za kanalizaciju.
Gradska kanalizaciona pumpa
  1. Prigradski dio cjevovoda.
  2. Mehanički i biološki objekti za čišćenje.
  3. Otpuštanje u rezervoare.

Čišćenje

Mi možemo razlikovati sledeće glavne faze prečišćavanja otpadnih voda koji prolaze kroz gradsku kanalizaciju:

  1. Mehanički. Rešetke, peskovite zamke i septičke jame pomažu u zamkama i odvajanju najvećih nerastvornih ostataka.
  2. Biološki. Izvodi se zbog delovanja mikroorganizama i može biti od dve vrste:
Ime Opis
Prirodno U ovom slučaju, sva otpadna voda pada na specijalne filtracije, gde se čisti tlo.
Veštačko Mnogo komplikovanije, ali efikasnije:
  • Prvo, u rezervoarima za aeraciju, otpadne vode zajedno sa dodanim muljom se odvode vazduhom od kompresora
  • dalje se spuštaju u sekundarne rezervoare u kojima se oslobađa mulj koji se koristi u aerotankama;
  • dezinfekcija elektrolizom i ispuštanje prečišćene tečnosti u rezervoare postaje poslednji korak.

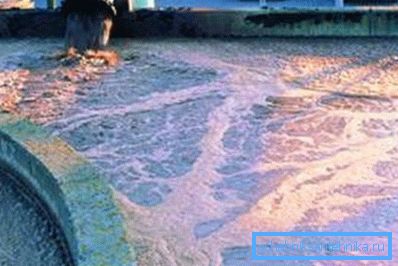

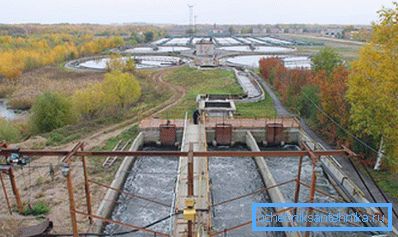

Biološki tretman gradskog otpada

Veštačko čišćenje ima svoje mane:

  • potrošnja električne energije;
  • potreba za održavanjem;
  • visoki troškovi implementacije.

Ali ne šteti životnoj sredini i ne zahteva ogromne površine zemljišta, kao što je slučaj sa prirodnim metodom.

Zaključak

Gradski kanalizacioni sistem počinje iz umivaonika, preko kojeg pere ruke i završava se u jezeru. I sav kolosalni način omogućuje skup svojih elemenata, koje smo razmatrali iznad.

Nepravilan rad, nepravilna instalacija ili rad bilo kog od njih mogu dovesti do manje ili velike nesreće. Zato pokušajte da pratite sva pravila za korišćenje kanalizacije.

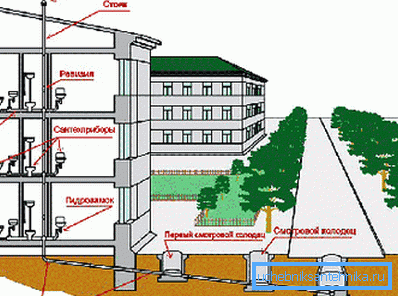

Neka vrsta kanalizacionog sistema na kanalizaciji u visokim zgradama čini da se uvek sjećate o vašim susedima

Video u ovom članku će vam pružiti dodatne informacije koje su direktno povezane sa predstavljenim materijalima. Neovisno funkcionisanje gradskog kanalizacionog sistema počinje iz vašeg stana.
