Kanalizacija i vodovod: kako projektovati i instalirati

Nijedan stan ne može obezbediti potreban nivo udobnosti bez prisustva modernih inženjerskih mreža u njemu. A ako su apartmani često već opremljeni potrebnim sistemima, onda u privatnoj kući ovo pitanje rešava svaka osoba. Za instalaciju vodovodnih i kanalizacionih sistema potrebna je posebna pažnja, jer zdravstveni status stanovnika direktno zavisi od ovih sistema.

Bez vode i kanalizacije nema civilizacije

Sorte vodovoda i sanitarnih sistema

Sistem vodosnabdevanja je posebno dizajniran i dizajniran sistem, čija je glavna namjera da se neprekidnom snabdevanju vodom snabdeva različitim potrošačima u stambenoj ili administrativnoj zgradi. Jednostavno rečeno, to je cevovod sa različitim dodatnim elementima (pumpe, filteri, rezervoari i tako dalje) koji isporučuju vodu od potrebnog kvaliteta od tačke dovoda vode do kupatila i kuhinje (pogledajte članak Lokalna kanalizacija: načini za njegovo uspješno implementiranje).

Što se tiče kanalizacije, njegov zadatak je suprotan. Potrebno je za uklanjanje otpadnih voda, njihovo akumuliranje u posebnim rezervoarima i, u nekim slučajevima, tretman.

Postoje posebna pravila i propisi za tehnički rad vodovoda i sanitarije. Karakteristike ovih inženjerskih mreža moraju u potpunosti biti u skladu sa njima.

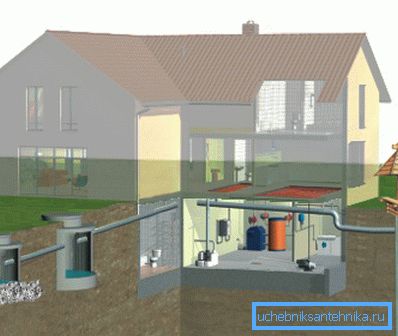

Najčešće korišćene autonomne inženjerske mreže

Snabdevanje vodom i kanalizacija prema SNiP su dva glavna tipa:

  • centralizovan - vodosnabdijevanje i odvođenje otpadnih voda vrši se koristeći postojeće mreže naselja;
  • autonomno - unošenje vode i odlaganje otpada vrši se pomoću individualno instalirane opreme.

Prva opcija je poželjna pre svega zato što će troškovi dizajniranja i instaliranja svih sistema biti znatno niži nego kod izgradnje sopstvenih mreža. U ovom slučaju, instalacija vodovoda i kanalizacije će se sastojati samo u polaganju unutrašnjih cevovoda i njihovoj povezanosti sa gradskim komunikacijama.

Sve ovo je lako učiniti s vlastitim rukama. Potrebno je samo pribaviti odgovarajuću dozvolu komunalnih usluga.

Ali daleko od svih sela i gradova postoji centralizovana kanalizacija i vodovodna mreža. Stoga moramo projektovati i graditi vlastite sisteme, uzimati vodu iz bunara ili bunara i filtrirati kanalizaciju koristeći septičku tačku ili biološku postrojenje za tretman.

Slika dodatne opreme potrebne za postavljanje vodovoda

Pravila rada vodovodnih i kanalizacionih mreža omogućavaju njihovu podjelu u dvije velike grupe.

Kriterijum klasifikacije je način transporta tečnosti:

  1. Slobodno protok U ovom slučaju voda prolazi kroz cevi pod dejstvom gravitacije. Svi elementi moraju biti pod određenim uglom.
  2. Pritisak glave Koristi se kada nema mogućnosti za projektovanje i izgradnju sistema slobodnog protoka (na primjer, u područjima sa teškim terenom). U ovom slučaju, neophodno je koristiti pumpe koji pumpaju vodu.

Obratite pažnju! Sistem pritiska može raditi samo u prisustvu električne energije. Zbog toga, treba voditi računa da se obezbedi neprekidan rad ove mreže. Možda ćete morati da kupite i instalirate električni generator koji obezbeđuje stanovanje za električnu energiju tokom nesreća.

Projektovanje vodovoda i kanalizacije

Ova faza rada je skoro važnija od same izgradnje. Najbolje je tražiti pomoć u specijalnim organizacijama ili specijalistima sa odgovarajućim vještinama i kvalifikacijama.

Ovo preduzeće možete preduzeti samo ako planirate izgraditi jednostavnu šemu za servisiranje seoske kuće. U suprotnom, možda ćete se suočiti sa mnogim problemima koji će se trebati potrošiti u velikom broju vremena i novca. Ponekad morate da započnete ceo proces čistim listom.

Teško je samostalno projektovati vodovod i kanalizaciju.

Prvo morate odlučiti o broju i lokaciji tačaka za dovod vode iz vodovoda. Najjednostavnije je kada se kuhinja i kupatilo nalaze u susednim prostorijama. U ovom slučaju možete koristiti jedan kanal za kanalizaciju.

Složeniji slučaj je dvospratna ili trospratna kuća, od kojih svaka ima i toalet ili kupatilo. Biće neophodno koristiti nekoliko stubova, a možda i iste kumulativne bunare ili septičke jame.

Pored toga, potrebno je izvršiti i druge proračune:

  • izaberite izvor vodozahvata - to može biti bunar, individualni bunar ili samo otvoreni rezervoar (jezero, rijeka);
  • da se utvrdi nivo podzemnih voda - mogu biti potrebni radovi na geološkim istraživanjima zemljišta (takođe će pomoći postojeći inženjering i topološki crtež zemljišta);
  • određuje potrebu za pitkom vodom - izračunava se danom i zavisi od broja ljudi (to je potrebno za odabir opreme potrebne količine);
  • izaberite vrstu postrojenja za prečišćavanje otpadnih voda ili rezervoara koji će biti instaliran na lokaciji.

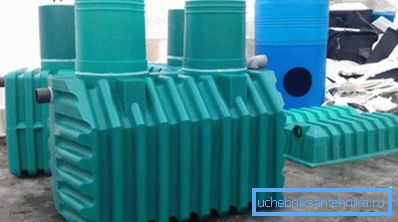

Spremni septičke jame

Savjet! Kao poslednje sredstvo, preporučljivo je kupiti gotove strukture prodate u prodavnicama gotovih proizvoda. Dostupni su plastični spremnici za skladištenje, gotovih septičkih jama i stanica za biološki tretman.

Instalacija inženjerskih mreža

Izgradnja vodovoda i kanalizacije na lokaciji može se započeti tek nakon kreiranja projekta.

Trebalo bi da sadrži:

  • instalacione lokacije različitih elemenata, oblikovanih delova i fitinga;
  • dimenzije određenih elemenata.

Da biste olakšali čitanje razvijene dokumentacije, koristite konvencionalne simbole vodovoda i sanitarije. Zatim za rad neće biti potrebna dodatna uputstva.

U suprotnom, postoji opasnost od upotrebe cijevi manjih promjera, drugih zapornih ventila i tako dalje. I pogrešna razdaljina između vodosnabdevanja i kanalizacije može dovesti do zagađenja vode u bunaru ili bunaru.

Izrada unutrašnjih cevovoda

Izgradnja vodovoda i kanalizacije unutar kuće počinje nakon izgradnje strukture rama, kao i uređenja krova.

Čvor unutrašnjeg sistema vodosnabdijevanja privatne kuće

Navešemo glavne nijanse ovog procesa:

  • prečnik korišćenih vodovodnih cevi izračunava se na osnovu broja ulaznih tačaka u kući;
  • Prije ulaska u cevovod u kuću, preporučljivo je ugraditi odjelni ventil, zatim knjigovodstvenu opremu, a tek nakon toga - kućni kran;
  • u podrumu ugrađeni su svi glavni elementi vodovodnih i drenažnih sistema (pumpe, filteri, brojila, zaporni ventili itd.);
  • Preporučljivo je osigurati instalaciju tri pumpe: prva dva obezbeđuju vodu sa minimalnim i maksimalnim opterećenjem, treća - u vanrednim situacijama;
  • ne zaboravite da posmatrate nagib cijevi predvidjenog u projektu;
  • razdaljina cjevovoda za pitku vodu iz kanalizacije i drugih cevovoda (gas, grejanje) mora biti najmanje 1,5 metra.
Prisustvo nekoliko pumpi omogućiće racionalniju upotrebu sistema za snabdevanje vodom.

Savjet! Čak i ako uzimate vodu iz bunara ili bunara, preporučuje se da se ne zanemaruje instalacija opreme za merenje vode. Tako će biti lakše uzeti u obzir troškove u prirodnom i monetarnom smislu. Pored toga, može se koristiti, na primer, za izračunavanje količine vode potrebne za popunjavanje bazena, veštačkog jezera i tako dalje.

Zaptivanje spoljnog sistema

Što se tiče inženjerskih mreža, postavljenih na otvorenom, ovde morate obratiti pažnju na takve trenutke:

  1. Dubina cevi za polaganje cevi mora prevazilaziti rastojanje zemljine tokom zime. Ovo će sprečiti zamrzavanje vode i rušenje cjevovoda.
  2. Pri prelasku vodovoda i kanalizacije rastojanje između cevi treba da bude visine više od 40 cm. Pored toga, za ovu lokaciju treba biti opremljen poseban čelični kućište, koji štiti cijevi na udaljenosti od 5 do 10 metara (u zavisnosti od prirode tla).
  3. Prelazni cevovodi treba vršiti samo pod pravim uglom.
  4. Rastojanje između paralelnih asfaltnih cevovoda mora biti najmanje 1,5 metra.

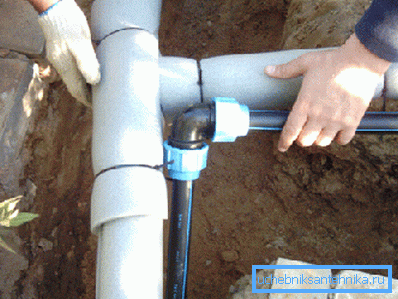

Instaliranje mreža na ulici takođe ima svoje karakteristike.

Zaključak

Imajte na umu da ne samo vreme trajanja njihovog rada i odsustvo nesreća zavisi od tačnog poštovanja svih zahteva prilikom postavljanja inženjerskih mreža u privatnu kuću (pogledajte članak Autonomna kanalizacija u privatnoj kući: izbor najboljih opcija).

Više detalja o razvoju i projektovanju mreža za vodosnabdevanje i otpadne vode možete pronaći na video snimku u ovom članku.
