Kakva je shema toaletne cisterne: eliminisati štetu

Ako je u vašoj kući ili na poslu prekinuta toaletna vodokotlića, ona se može popraviti u gotovo 90% slučajeva, a češće ne mora biti mehaničar ili radnik za odvod otpadnih voda. Međutim, kako bi bilo koji popravak bilo kog uređaja, morate bar shvatiti kako to funkcioniše i od čega se sastoji.

Želimo da vam skrenemo pažnju na glavne tipove tenkova i ukratko pričamo o njihovom radu, kao i demonstrirajte video u ovom članku.

Sastavljanje toaletne cisterne - priključak

Rezervoari za ispiranje

Kako to funkcioniše

Napomena Među mnogim modelima, princip rada WC školjke uvijek ostaje isti - voda se uvlači u rezervoar na određeni nivo i ispušta se pomoću mehanizma koji se aktivira pomoću poluge ili štapa.

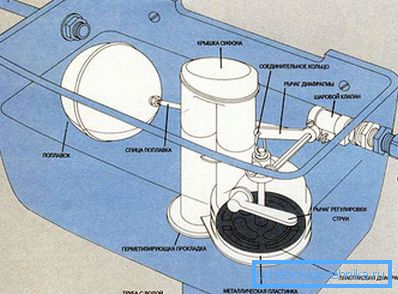

Princip odvoda
  • Uprkos činjenici da cisterne mogu da funkcionišu pomoću mehanizama koji su veoma različiti po izgledu, oni ipak služe istu svrhu - ispiranje kanalizacije iz WC školjke. Pored toga, bilo koja od ovih jedinica montira se samo iznad WC školjke, odnosno na polici u obliku posude, na zidu ili u niši (može biti na bočnoj strani).
  • Da vidimo kako toaletni vodokotli rade sa bilo kojim dizajnom i funkcionalnošću ventila. Prvo, voda se isporučuje u rezervoar sa cevovoda (sa strane ili sa dna), čiji protok se reguliše (zatvoren-otvara) bilo zaustavnim ventilom ili kugličnim ventilom.
  • Nivo vode u rezervoaru se kontroliše floatom, koji je na jedan ili drugi način povezan sa polugom sa zapornim ventilom - kada se nivo vode podiže, plovak se podiže uz njega, vučeći ventil. Stoga je rastojanje između skoro-rupe i utikača smanjeno sve dok se rupa potpuno ne blokira.
  • Dalje, instrukcija obezbeđuje bočnu polugu ili šipku sa dugmetom / ključem ili loptom za prisiljavanje otvora na dnu cisterne - voda se ispušta u toalet. Ventil u donjem dijelu (rezervoara) rezervoara takođe može biti različit, ali njegova funkcija je uvek ista, au zatvorenom položaju drže gravitacione sile.

Old Style Tanks

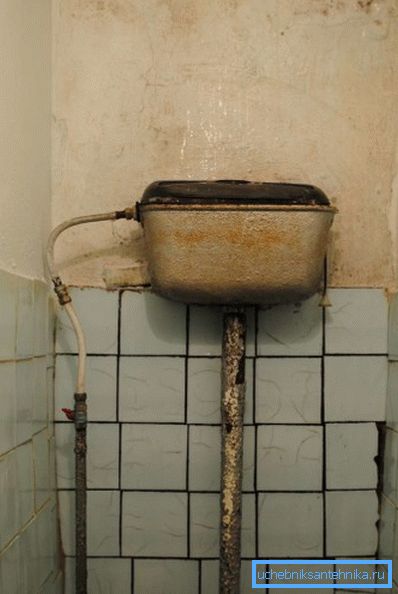

Rezervoar od čelika za odvod

Da započnemo tome, da vidimo kako da razlikujemo dizajn starih modela sa novim, a čak nije potrebno ni jedno posebno znanje, pošto postoje vrlo jasni vizuelni i tehnički znakovi.

  1. Prvo, u starijim modelima, rezervoar je napravljen od livenog gvožđa ili grnčarija (visina milosti i pretencioznosti).
  2. Drugo, Takvi kontejneri se odvode bilo bočnom polugom ili centralnim štapom, ali ne pritiskom dugmeta, već podizanjem ovog stabljika pomoću kugle na njoj.

Kao što shvatate, u vrijeme upotrebe u upotrebi SSSR-a, na koje se toaletni toalet upućivao, nikome nije došlo do toga da ih opremi koristeći savremeni dizajn. Kao rezultat toga, stanovništvo je dobilo od vodovodne industrije bez ikakvih taloženja - to je bio samo rezervoar za vodu i ništa više.

Stari mehanizam odvoda

Starije jedinice imaju prilično jednostavan dizajn, a voda se ispušta kroz sifon velikog prečnika, gde postoji plastični ili gumeni ventil i na prvi pogled možete ga čak zameniti klipom. Stub od ovog ventila donosi se na bočnu ručku, koja služi kao poluga, odnosno ova ručka ima centralnu vertikalnu podlogu.

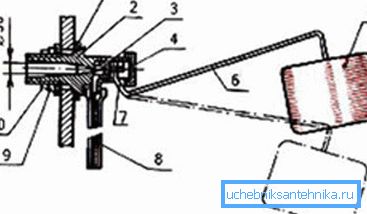

Regulatorni mehanizam: 1) dihtung; 2) slučaj; 3) gumeni zatvarač za zaptivanje; 4) kapu; 5) šuplje plovilo; 6) metalna poluga; 7) osa; 8) gumeno crevo; 9) metalna podloška; 10) matica

Zaporni ventil na dovodu vode u rezervoar ovde funkcioniše u skladu sa opštim principom - kada se nivo vode podiže, plovak se podiže sa njom, povlači ventil, a drugi, vertikalno poravnavajući sa nagnutog položaja, zatvara otvor za dovod vode.

Kada se voda ispušta iz rezervoara, plovak se spušta, otvara ventil, a cijeli proces punjenja se ponovo ponavlja.

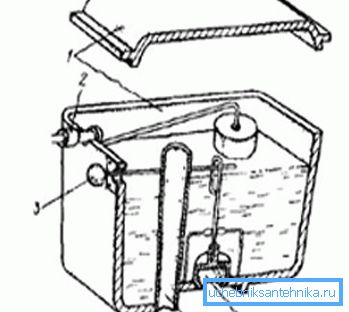

Uređaj: 1) poklopac i kućište; 2) zaporni ventil iz plovka; 3) poluga za odvod; 4) preliv; 5) ventil za ispuštanje kruške

Uprkos činjenici da su takvi rezervoari prilično gusti, ipak su vrlo pouzdani i lako popravljeni, jer tamo možete zameniti bilo koji deo ili čak i sami napraviti. Tu nema modula i nedostaju vrlo mali detalji, a kao rezultat toga u nekim apartmanima možete videti stare stile, koji su već stari 40-50 godina.

Moderni modeli

Tank sa jednim dugmetom

U modernim cisterni sa jednim (pogledajte sliku iznad) ili dva dugmeta (tastera), proces unošenja i pada vode se odvija upravo kao u starim modelima, samo je njihov izgled mnogo atraktivniji i savršeno se uklapaju u kupatila ukrašene keramičkim pločicama.

Štaviše, oni čak izgledaju kao deo celine u toaletu ili kupatilu, a njihova cena je, naravno, mnogo veća.

Odvodni mehanizam sa dugmetom

Međutim, promene se nisu desile samo u dizajnu - ventili za zatvaranje su postali sasvim novi, a u slučaju kvara čvora potrebno je samo zamijeniti cijeli modul, tj. Pojedinačni dijelovi, kao što su plovci, kontrolni ventil ili štap / poluga, ne mogu se zamijeniti.

Blok je opremljen navojem, to jest, kada je pričvršćen u vertikalnom položaju, ispada, kako je bilo, na držaču - uređaji za navrtke su pričvršćeni na poklopcu i na dnu. Modul zatvorenog ventila na vodovodu ima zaseban sklop, ali se ne prodaje zasebno - svi ventili za toaletni vodokotli se prodaju u kompletu i jeftin je jer je plastika jeftinija.

Odvodne armature sa dva ventila

Zapravo, isti princip rada i modul sa dvostrukim ventilom, samo u ovom slučaju postoje dva načina pražnjenja vode - jedan je puni, a druga polovina, pa ako je prosječna zapremina velikog odvoda 7-8 litara, onda mali odvod ima 3 , 5-4 litara, ali ovi indikatori su regulisani.

Dakle, ako voda ne ulije u WC vodokotlić, onda je problem najverovatnije u podešavanju ili kvaru ventila za zaustavljanje. Ali u većini slučajeva je lakše jednostavno zameniti modul za zaustavljanje ventila za WC školjku.

Napomena Za kafiće, barove i restorane, po pravilu, ugrađuju rezervoari sa duplim odvodom, koji nemaju podešavanja. Za privatnu upotrebu takvi modeli nisu vrlo zgodni i upravo zbog nedostatka prilagođavanja.

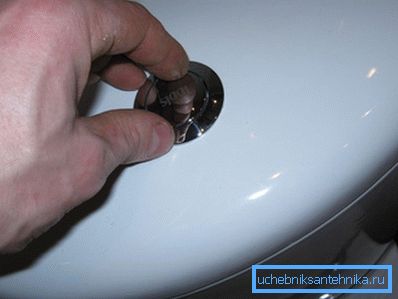

Isključite dugme

Ali, da bi se zamenio takav modul za većinu korisnika, postavlja se pitanje, kako razbiti WC vodokotlić ako nema vijaka, navrtki i vijka? Sve ovo je učinjeno vrlo jednostavno - potrebno je samo odvrtati dugmad zajedno sa maticom (ovo je mali blok modula) u suprotnom smeru kazaljke na satu i poklopac se uklanja.

Podešavanje plovila

Ako ste zainteresovani za podešavanje toaletne vodokotliće, tada morate promeniti položaj plovka, odnosno pomeriti ga na zupčanom navoju nagore ili nadole. Što je niža, to će biti niži nivo vode u rezervoaru.

Zaključak

Ako toaletna vodokotlića istopi vodu u sam toalet, onda je problem najverovatnije u prelivu i potrebno je spustiti plovak ispod. Međutim, ako voda teče niz policu diska ili izlazi iz montažnih vijaka, onda morate ukloniti rezervoar i staviti sve pričvršćivače (zaptivke) na silikonski zaptivač.
