Kakva je nagiba kanalizacione cevi

Prilikom popravke stana, izgradnje sopstvene kuće, novi inženjerski sistemi se zamenjuju ili postavljaju, uključujući i kanalizacijske sisteme. Jednostavan, na prvi pogled, zadatak sa pogrešnim pristupom može ometati funkcionisanje sistema za odvođenje otpadnih voda. Mnogi popravljači i vlasnici kuća ne znaju šta bi trebalo nagib kanalizacionih cijevi biti u stanu i privatnoj kući, i sastaviti ga na osnovu svoje vlastite intuicije. U ovom članku ćemo govoriti o uglu nagiba kanalizacije prema SNIP-u.

Izbegavajte greške

Veoma je važno utvrditi tačan nagib kanalizacionih cijevi tako da svi odvodi i otpad gravitacijom dođu do mjesta njihovog odlaganja. Nedovoljno povećanje nivoa ulaska u sistem u poređenju sa izlazom može dovesti do kašnjenja čvrstih i teških komponenti u cevi.

Depoziti masti na zidovima doprinose zagušenju. Ako su cevi snažno nagnute, tečna frakcija će ostaviti previše brzo, ostavljajući teške čestice na dnu cijevi. Kao rezultat postepene akumulacije, pojavit će se blokada. Pored toga, brz protok tečnosti stvara nadpritisak, što će dovesti do pojavljivanja vazdušnog talasa sa oslobađanjem neprijatnog mirisa. Odeljci kanalizacione mreže se preporučuju da budu jednostavni, ovo je važno, jer na mestima na kojima se nalaze uglovi, često se javlja zagušenje.

Parametri i zahtjevi za drenažnu mrežu unutar i izvan prostorija se razlikuju. Upravljaju ih odgovarajućim propisima - građevinskim propisima.

Jednostavni načini izračunavanja ugla

U narednim pododeljima ovog članka date su sve potrebne formule i vrijednosti za rigorozne proračune. Oni će biti neophodni u slučajevima kada se planira izgradnja industrijskog kompleksa ili kada će nadležne službe vršiti inspekciju za puštanje u rad. Kod kuće dovoljno je zapamtiti nekoliko jednostavnih pravila. Za kanalizacione cijevi prečnika 110 mm mora biti nagib od 2 cm po metru, a za cijev od 50 mm bi trebalo da bude 3 cm do 1 m. Šta kažu ove figure? To znači da ako nacrtate liniju duž srednje osi cijevi i izmerite odstojanje od površine, onda će je prvo biti 2 ili 3 cm veće nego na kraju.

Da bi se uzele u obzir ove nijanse, postoji nekoliko rešenja:

• Na zidu ili na drugoj vertikalnoj površini uz pomoć nivoa zgrade se pravi pravolinijska linija dužine 1 m, a od jedne od ivica segmenta je odložena više od 2 ili 3 cm. Sada je ova tačka povezana sa drugim krajem nacrtane linije. Nova linija i odgovara potrebnom nagibu. Nivo je povezan sa njom i oznaka se pravi na mestu na kome je balon odstupio. Na označenoj etiketi biće moguće obezbediti potreban ugao.

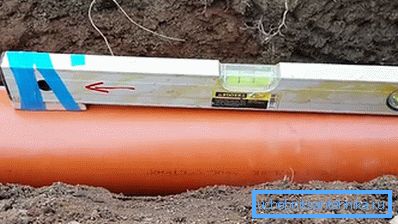

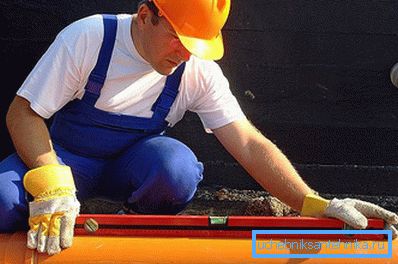

• Možete ići na drugi način. Da biste to uradili, potreban vam je nivo merača. Uzmemo mali deo ploče i pričvrstimo ga odozdo do kraja alata pomoću trake ili trake. Ovo treba učiniti tako da je šipka debljine 2 ili 3 cm, sve zavisi od postavljene cevi. Sledeći nivo se primjenjuje na cijev. Dio bez obloge treba da bude ispružen sa strane cevi, koja bi trebala biti veća u ravni. Sada se cev podiže dok balon ne stane tačno na sredini.
• Ako vam dozvoljava dužina odseka cijevi, možete koristiti vodomer. Dve bučke su obično označene skalom. U početku se cev postavlja tako da su vrednosti na etiketama iste, kada se nivo smiri, jedan kraj cevi se podiže tako da voda ide 2 ili 3 cm. Ako je nivo 50 cm, onda se debljina trake prepolova.
• U prisustvu laserskog nivoa, možete projektovati liniju i odbaciti je do željene vrednosti. Usredsređujući se na njega, možete pružiti neophodnu pristrasnost.
• U slučaju kada se cev ugradi u oluku, nacrtana je linija, kao iu slučaju oznake nivoa. Povučen je na potrebnu dužinu i napravljena je pauza.

Obično je dovoljno da se prvi segment podesi dužinom od jednog metra, a sve ostalo se postavljaju sa prvim segmentom. Ako izaberete ugao za cev od 2 m, tada vrijednost nagiba treba udvostručiti.

Propisi za kanalizaciju

Prilikom projektovanja kanalizacionog sistema u stanu (kući), potrebno je ispuniti uslove iz stava 8.3.2. Pravila SP 30.13330.2012 "Unutrašnja vodosnabdijevanje i kanalizacija zgrada. Ažurirana verzija SNiP 2.04.01-85 * ".

Izračunavanje kanalizacionih cevovoda bez pritiska vrši se iz uslova minimalne brzine protoka 0,7 m / s i punjenja cevovoda sa 0,3. Obračun mora zadovoljiti uslov:

gde:

• K = 0,5 - za cevovode koristeći cijevi od polimernih materijala;
• K = 0,6 - za cevovode drugih materijala;
• V brzina fluida m / s;
• d je prečnik cevovoda mm;
• h-punjenje cevi (visina nivoa tečnosti u cevi), mm;

Treba napomenuti da je od 2013. godine ovaj propis promenio uslove za prihvatanje nagiba na cevovodu, koji su uspostavljeni u SNiP 2.04.01.85 *. Kako bismo saznali šta bi trebalo naglasiti na nagibu kanalizacione cijevi u stanu, jer je nemoguće izvršiti proračun brzine zbog nedovoljnog protoka otpadnih voda, izračunajte minimalni nagib cjevovoda u zavisnosti od prečnika od odnosa 1 / D.

gde: D je spoljašnji prečnik cevovoda u mm.

Pravila kalkulacije

Za područja u kojima nije moguće utvrditi brzinu kretanja otpadnih voda, mora se zadovoljiti stanje slobodnog protoka tečnih otpadnih voda kroz cjevovode. Nagib unutrašnjeg kanalizacionog sistema izračunava se u zavisnosti od prečnika cevovoda 1 / D.

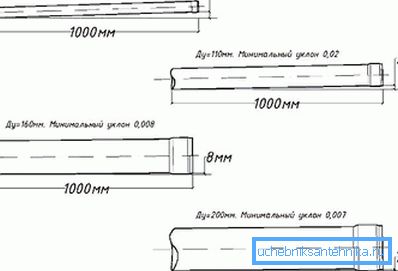

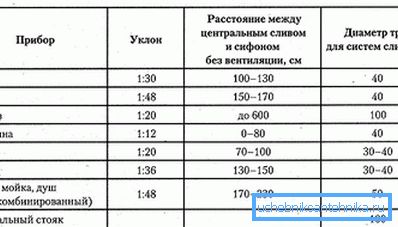

Cijevi prečnika 40-50 mm treba postaviti sa minimalnim nagibom od 0,02, a prečnikom 85 i 110 mm - sa nagibom od 0,01.

Prema prethodno važećem SNiP 2.04.01.85, postavljene su vrijednosti nagiba za cjevovode prečnika 40-50 mm - 0,03, a za prečnike 85 i 110 - 0,02.

Minimalni nagib kanalizacionih cijevi u zajedničkom poduhvatu izračunat za unutrašnje kanalizacijske sisteme je manji od utvrđenog nagiba cjevovoda za SNiP.

Prema novom zajedničkom ulaganju, nema ograničenja na maksimalnom nagibu cjevovoda, iako je takav zahtev naveden u SNiP-u. Nagib ne bi trebalo da prelazi vrednost 0,15 (sa izuzetkom grane od instrumenta dužine do 1,5 m).

Jedinice nagiba cevi za kanalizaciju navedene su u mm. Nagib od 0,02 znači da se cevovod spušta za 20 mm u dužini od 1000 mm. Znajući ovaj odnos, moguće je izračunati minimalno vertikalno pomeranje za cjevovode bilo koje dužine.

Stručnjaci ne mjere ugao nagiba kanalizacije u stepenima, mada je ovo mjerenje poznato i razumljivo za mnoge. Merenje pomeranja cevi u vertikalnoj ravni daje tačniji rezultat nego određivanje ugla u stepenima. Minimalna greška će dovesti do neravnoteže celokupnog kanalizacionog sistema, biće potrebno zagušenje, zastoje u saobraćaju i stalno čišćenje cijevi.

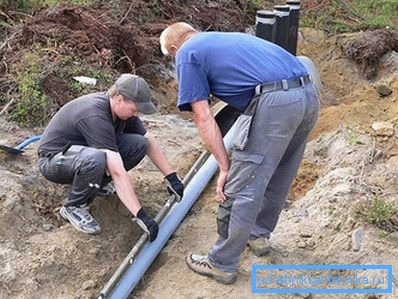

Standardi za vanjsku kanalizaciju

Nagib cjevovoda za spoljnu kanalizaciju se razlikuje od minimalnog nagiba unutrašnjeg sistema odvodnjavanja. Zahtjevi za spoljnu kanalizaciju utvrđeni Pravilnikom SP 32.13330.2012 "Kanalizacija. Vanjske mreže i postrojenja. Ažurirano izdanje SNiP 2.04.03-85 "

Za efikasno funkcionisanje kanalizacionog sistema, brzina kretanja otpadnih voda se određuje i na stepenu punjenja cijevi. Minimalni nagib kanalizacione mreže određen je iz uslova minimalnog proticanja otpadnih voda. Brzina nagiba zavisi od prečnika cevi. Za cijevi treba voditi minimalni tlak cjevovoda za sve kanalizacijske sisteme:

• prečnika 150 mm - 0,8 cm po metru;
• prečnik 200 mm - 0,7 cm po metru.

Uslovi kanalizacije na zemljištu mogu se razlikovati, pa je za određene dijelove mreže dozvoljeno prihvatanje kosina za cijevi prečnika: 200 mm - 0,5 cm po metru; 150 mm - 0,7 cm po metru.

Uz sve informacije, možete napraviti visokokvalitetnu instalaciju. U budućnosti to će značajno olakšati održavanje cijelog sistema.

Video

Ovaj video pruža informacije o tome kako postaviti nagib kanalizacionog sistema kada je ugrađen u tunel:

Ovaj video je o tome šta bi trebalo nagib kanalizacijske cijevi biti u privatnoj kući i kako se može postaviti pomoću pametnog telefona:
