Kako napraviti kanalizaciju u kupatilu

Ruska kupka - tradicionalno mesto za prečišćavanje duše i tela. To je simbol zajedno sa medvedima, balalaikama, lutkama. Udoban boravak u kupatilu je direktno povezan sa uređenjem sistema odvodnjavanja otpadnih voda. Jednostavna jama ispod poda kupke više ne zadovoljava zahteve udobnosti i izdržljivosti objekta. Pri projektovanju i izgradnji moderne zgrade potrebno je unapred znati kako napraviti kanalizacijski sistem u kupatilu kako bi postavili sve potrebne strukturne i inženjerske elemente u projektu.

Opcije kanalizacije

Jedna od opcija odvodnjavanja

Dizajn kanalizacionog sistema može se razlikovati u zavisnosti od prisustva ili odsustva centralizovane kanalizacione mreže, vrste i strukture zemljišta, nivoa zamrzavanja i podzemnih voda, intenziteta korištenja kupke, prisustva dodatnih sanitarnih čvorova, tuševa, bazena i performanse lokalne postrojenja za prečišćavanje otpadnih voda.

Za peščane tlo, najekonomičnija i pogodna opcija bila bi instalacija jednostavnog drenažnog bunara.

Za glinastu zemlju, bolje je koristiti druge sisteme. Na primer, raspored jame u kome se odvode iz kupatila se akumulira, a zatim se isprazni preko lokacije. Moraće ih periodično izbrisati. Efikasan način koji zadovoljava sanitarna pravila biće upotreba kumulativnih septičkih jama napravljenih od polipropilena ili polietilena ili punopravnih autonomnih sistema za sakupljanje i prečišćavanje vode.

Ako kompleks za kupatilo stvara veliku količinu otpadnih voda, onda se može nositi sa centralizovanim sistemom ili lokalnim postrojenjima za tretman sa tehnologijom aerobne biološke obrade.

Treba napomenuti da će opremljeni kanalizacijski sistem u sauni sa svojim rukama značajno uštedjeti porodični budžet, posebno pošto radovi na njegovoj izgradnji ne predstavljaju nikakve poteškoće.

Drenaža dobro

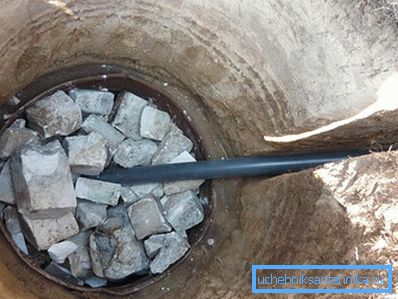

Drenaža dobro

Najjednostavnija i najprimitivnija varijanta priređivanja kanalizacije za nisku upotrebu porodice od 2-3 osobe je stvaranje drenažnog bunara. To je redovna jama sa drenažnim slojem, koji se koplje nedaleko od kupatila. Odvodni sistem se može koristiti samo kada su ispunjeni određeni uslovi:

  1. Tla bi trebalo da imaju filtriranje i dati kapacitet za uklanjanje vode. U suprotnom, jama će preplaviti, a kanalizacija će prestati da funkcioniše.
  2. Podzemne vode treba postaviti najmanje 1 metar ispod dna bunara. Na visokim nivoima podzemnih voda, vodonosnici će biti zagađeni, a štetne materije ulaze u izvore pitke vode.
  3. Glavni radni deo bunara trebalo bi da bude ispod nivoa zamrzavanja tla. U suprotnom, u zimskom periodu korišćenje kupatila neće biti moguće. Dubina bunara treba da bude najmanje 1 metar ispod nivoa zamrzavanja.
  4. Oblik bunara ne mora biti cilindričan. Prečnik ili širina bunara treba biti najmanje 1,5 metra. Sa velikom dubinom zamrzavanja tla, dno bunara može biti niže od izračunate vrijednosti, ako je cijeli drenažni sistem izoliran. Zbog toga se mora izračunati debljina izolacije.

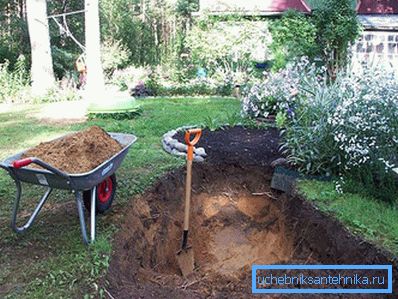

Počnite kopati rupu

Proizvodnja bunara počinje kopanjem jame i rova ​​za cevovod koji odvodi kupatila. Jastuk peska od 30-40 cm se sipa na dno jame. Dalje, bunar je pun šljunka, šljunka, ekspandirane gline pomešanog sa peskom do visine od 50-70 cm.

Vrvi su ispunjene slojem peska na kojem se postavljaju kanalizacione cevi. Ove cijevi su složene sa nagibom za kanalizaciju na otvorenom. Kraj cevi se prikazuje u centru bunara i popunjava se slojem peska i šljunka za 20-30 cm. Cevovod se napuni istom smešom u rovu. Iznad je, ako je potrebno, postavljena izolacija, nakon čega se rovovi i bunar popunjavaju slojem gline debljine 10-20 cm za ugradnju vodonika.

Ako nije planirana upotreba kanalizacionih cevi, dno rova ​​ispod jastuka za pesak i na zidovima prekriveno je gline. Dakle, voda u drenažnom vodotoku će proći kroz šupljinu otpornu na vodu.

Na peščanim zemljištima se može primeniti manje težak drenažni uzorak. Umjesto dubokih rovova ispod cevovoda i bunara, rov se kopa ispod utvrđene dubine penetracije mraza od 1m i 30cm širine. Na dnu je postavljen sloj drobljenog kamena ili šljunka u koji se izvlači odvodna cijev. Odozgo, sve je prekriveno zemljom i, ako je potrebno, zagrejano. Ovo je sasvim dovoljno za filtriranje otpadnih voda iz malog kupatila.

Pit

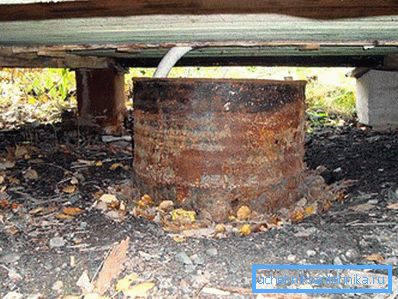

Pit

Na složenim zemljištima (gline, ilovače), loše teče vodu kroz sebe, raspoređuju pithole ispod poda kupke, u kojoj se odvode akumuliraju do određene zapremine, a zatim se uklanjaju izvan lokacije. Dno i zidovi jame napravljeni su od hermetičnog materijala koji ne dozvoljava vodu. Ispod poda kupa nalazi se jama. Zbog toga ima izvesnu štetu. To može biti izvor neprijatnog mirisa, prodire u kupatilo. Kada odvode odvode, kada je cev potpuno napunjena kanalizacijom, formira se vakuum, koji se zatim napuni vazduhom. Pri sledećem pražnjenju i punjenju cijevi, ovaj vazduh je komprimovan i teži da izađe spolja kroz ulaz u odvodnu cijev. Da bi se spriječilo njegovo prodiranje potrebno je organizirati vodeni pečat.

Da bi to učinili, ulaz odvodne cevi iz jame je raspoređen na rastojanju od 10-15 cm. Ploča je montirana na vrhu i na bočne strane cijevi. Ploča ne sme da stigne do dna jame približno 5 cm. U ovom položaju formira se vodeni pečat. Vodeni pečat se takođe može konstruisati iz ugla kanalizacijske cevi spuštajući kraj ugla u odvode koji se nalaze u jami.

Potpuno septička jama

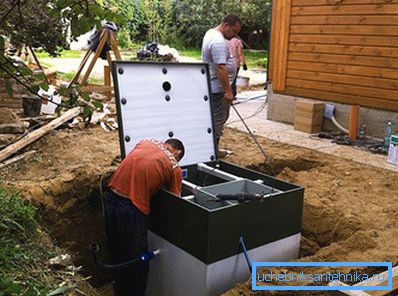

Kupka septička jama

Korišćenje punopravnog kupatila sa toaletom i tušem u kupatilu zahtijeva temeljniji pristup organizaciji odlaganja otpadnih voda. Instalacija kanalizacionog sistema kanalizacije vrši se korišćenjem autonomne postrojenja za prečišćavanje otpadnih voda ili sa slavinom u centralizovan sistem za sakupljanje otpadnih voda. Upotreba septičkog rezervoara bazirana na anaerobnom razlaganju otpada preporučuje se kao postrojenje za prečišćavanje otpadnih voda. Kanalizacijski sistem se takođe može priključiti na sistem za tretman otpadnih voda za dom na osnovu aerobne tehnologije.

Za odvodnjavanje u septička jama, pomoću plastičnih cijevi postavljen je potpun kanalizacioni sistem. Da bi to učinili, ispod poda kupke organizovati odvodnu konstrukciju. Da priključite cevovode sa tuša i kupatila. Vrvi do septičke jame sipaju se slojem peska, a cevi se postavljaju pod nagib.

Kao anaerobna septička jama, možete koristiti nekoliko velikih zatvorenih kontejnera (do 2 m3 svaki) od polipropilena, povezanih jedni sa drugima preko prelivnih cevi. U prvom odvodu bunkera će se braniti. Na dnu će se rešiti teške frakcije koje će, pod dejstvom anaerobnih bakterija, raspasti u mulj i vodu. Prilikom popunjavanja prvog rezervoara, voda će se preliti u drugu komoru, gdje će se desiti dalje prečišćavanje. Treći rezervoar bez dna može se koristiti kao drenažni bunar, gde se na dnu sipa sloj peska i šljunka od 30-40 cm.

Zbog toga se na pola metra od temeljice iskopa rupa dužine 1,5 metra. Iz ove jame rov se kopa do septičke jame ili šahte ako se septička jama nalazi daleko. Jama pod kupatilom, rov duž dna i zidova postavljena je slojem nepropusne gline. Rop je napunjen drenažnim slojem i ponovo sa slojem gline. Trebalo bi da se nalazi 2,5-3 metara izvan podruma kupatila. Dimenzije bunara su dubine 2 metra i prečnika 1 m.

Interni kanalizacijski uređaj

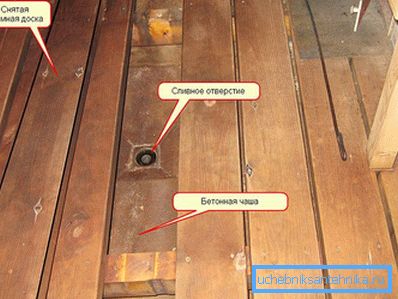

Interni kanalizacijski uređaj

Za pravilno sakupljanje otpadnih voda u kupatilu, obratite posebnu pažnju na podove i strukturu poda kupke.

Uređaj za podove se može uraditi na dva načina.

  1. Protočni podovi. Podne ploče jednostavno se ubacuju u trupce sa prazninom do 5 mm. Voda teče u zemlju ili u jamu pod kupatilom, a zidovi su obloženi gline.
  2. Podovi na podnožju glavnog grada. Podne ploče sa razmakom između njih stapaju se na podu sa nagibom na koji voda uliva u poslužavnik za sakupljanje i dalje odvodjenje na kanalizaciju. Kapitalni pod sa kosinom može se napraviti od betona, drvenog poda sa hidroizolacijom i izolacijom.

Video

Ovaj video govori o ispravnom uređaju kanalizacije u kupatilu:
