Instaliranje rezervoara na wc-u: korak po korak

Instaliranje rezervoara za ispiranje na WC-u ne zahteva posebne veštine ili skupe alate, i stoga se pravi bez problema. Reći ćemo kako instalirati rezervoar na WC-u i pravilno konfigurisati svoj rad.

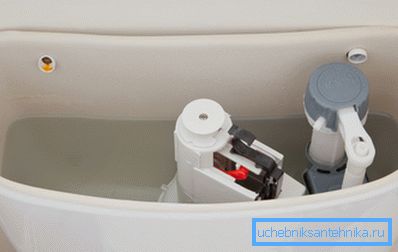

Postavljanje cisterne

Uređaj i mehanika

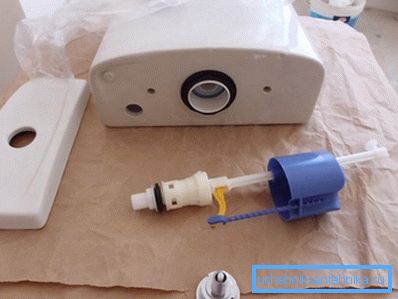

Prvo morate da shvatite kako sastaviti mehanizam za odvod. Budite dovoljno jednostavni, najčešće morate sastaviti plastične dijelove u skladu sa uputstvima proizvođača.

Dizajn mehanizama odvoda, iako sličan, detaljno su raznovrsni. Dakle, da ih sve posmatramo u ovom članku neće raditi, a mi se ograničavamo na opis skupa najčešće i jednostavnije konfiguracije.

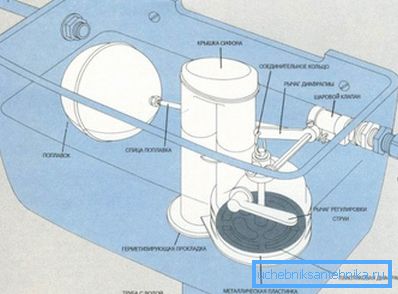

Mehanika se sastoji od tri glavna dela:

1. Odvodni uređaj. Dizajnirano da otvori prolaz i ispušta vodu u WC školjku pritiskom na dugme. Opremljen je i sa prelivnom zaštitom;
2. Pritisni mehanizam. Potrebno je za kontrolu ventila za odvod pritiskom ručice ili ključa. Često ima dva načina rada: ekonomičan i pun;
3. Ventili. Neophodno je zatvaranje slavine kroz koje je rezervoar napunjen vodom nakon ispiranja. Opremljen plavim uređajem koji otvara i zatvara slavinu u zavisnosti od nivoa vode.

Princip rada mehanike je sledeći: voda protiče iz sistema za dovod vode u rezervoar dok nivo ne dostigne zadatu visinu.

Kako se voda postavlja, plovak se podiže i pomera iglu koja je pričvršćena za kuglični ventil i okreće ga. Kada je rezervoar puni, lopta se okreće i zatvara protok.

Ako je slavina slomljena, voda teče kroz rupu na vrhu sifona i ulazi u posudu uređaja. To vam omogućava da ne brinete o činjenici da će pogrešna mehanika poplaviti vaš stan.

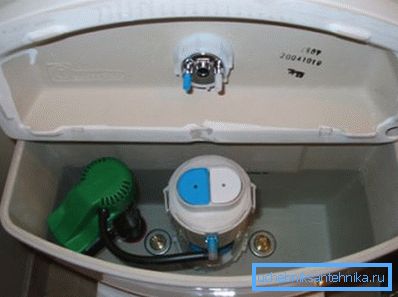

Ako je neophodno napraviti flush, pritisnemo taster koji pomera polugu. Poluga je povezana sa membranom i podiže ga, otvarajući prolaz vode u posudu. Voda ulazi u toalet i iscrpljuje svoj sadržaj ispod odvoda.

U međuvremenu, plovak smanjuje i otvara slavinu, voda počinje da ulazi u rezervoar. Specijalna cevčica usmerava mlaznicu tako da pritisne membranu i zatvori ga, zbog čega se rezervoar napuni, ventil se isključi i uređaj je ponovo spreman za rad.

Montažni uredjaj za odvod

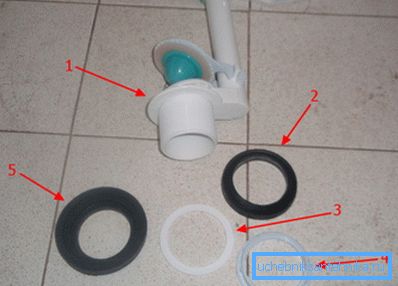

Skupština počinje sa mehanizmom okidača:

1. Ventil za ispuštanje vode;
2. O-prstenasti gumeni konus;
3. Plastična podloška;
4. Plastična orah;
5. Gumeni prsten za zaptivanje.

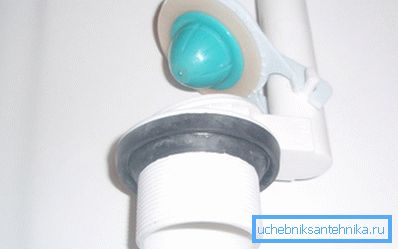

Vratite ventil (1), a sa strane navoja postavite ga zaobljeni prsten (2) tako da je konus na dnu:

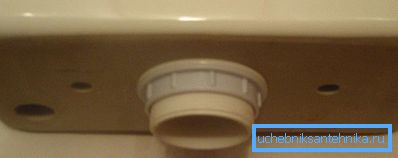

Sada uzmite rezervoar i ubacite sifon za odvod u njenu donju rupu. Sa dna rezervoara postavljamo podlošku (3) i navrtku (4) na navoje. Zategnite maticu rukama, ključevi se ne koriste:

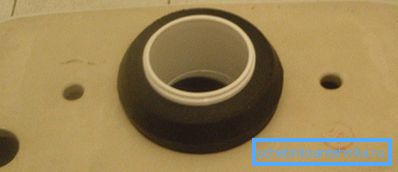

Onda uzmemo meki gumeni zaptivni prsten i jednostavno ga stavimo na maticu. Treba ga nositi bez savijanja:

Obratite pažnju! Plastični držači su zategnuti rukom. Takav deo je dovoljan, a viška sila je u stanju da prekine pričvršćivače.

Instaliranje rezervoara na posudu

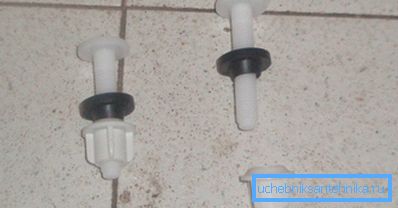

Tako smo postavili umivaonik, sada stavljamo rezervoar na posudu i popravimo ga. Za ovo koristimo plastične pričvršćivače koje su isporučene sa uređajem:

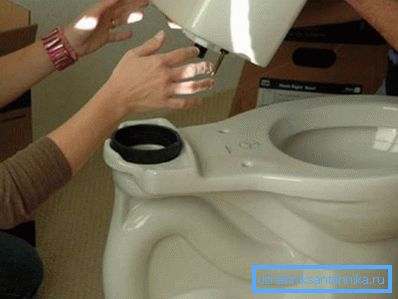

Zaptivne brtve postavljaju košuljice na vijke. Zatim uzmemo rezervoar i ugradimo ga na posudu, tako da se sve rupe poklapaju. Sa gornje strane umetnuti zavrtnje sa vrhovima dole:

Sada se krećemo ispod rezervoara i navijamo matice na vijcima. Mi stegnemo ruke do kraja, gledamo kako je rezervoar tačno stajao. Možete koristiti nivo izgradnje.

Obratite pažnju! Ako se koriste metalni vijci i navrtke, ne zaboravite na gumene podloške i zaptivače. Keramika ne sme biti u kontaktu sa metalom.

Mehanizam tastera i zaporni ventil

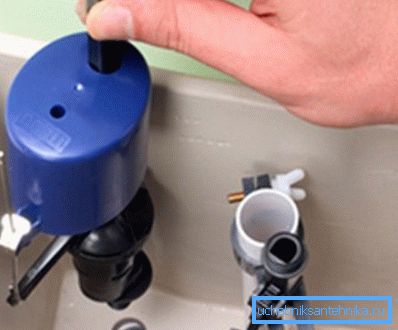

Sada pređite na instalaciju preostale mehanike na instaliranom odvodnom rezervoaru. Prvo uzmemo mehanizam tastera i odvijmo dugme.

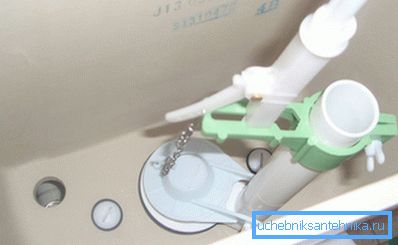

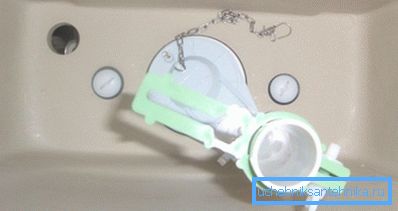

Zatim umetnite taster u držač na odvodnom ventilu toaletne cisterne u donjem delu. Postavili smo lanac na jednu od nekoliko rupa na jaremu, ne treba ga istegnuti:

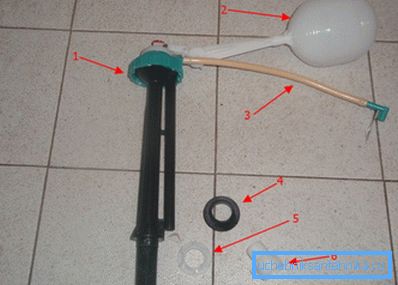

Dalje, uputstvo za ugradnju WC školjke zahteva montiranje mehanizma za zaključavanje:

1. Isključite ventil;
2. Pear float;
3. Cev za zaključavanje odvodnog ventila;
4. Gumena zaptivka;
5. Plastična orah;
6. Adapter za povezivanje vodovoda. (Pogledajte i članak Vodovodne cevi: karakteristike.)

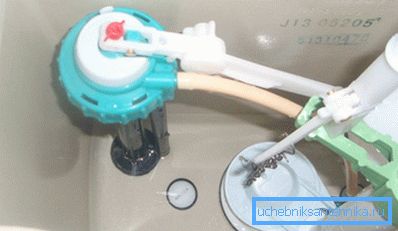

Izvadite sigurnosni ventil (1) i stavite zaptivač (4) na svoje navoje. Umetnite ventil u rupu na dnu rezervoara, a zaptivanje treba biti konus:

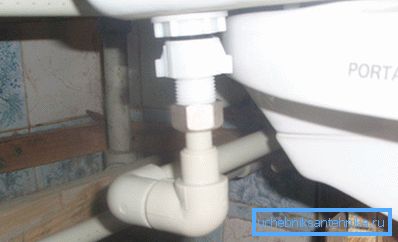

Sada se ponovo krećemo ispod rezervoara, gde zavrtamo navrtku (5) na navoje ventila i zategnemo ih rukama, a zatim izvadimo adapter? centimetri za povezivanje vodovoda. Dovodimo cev i spojimo ga sa adapterom:

Obratite pažnju! Nit na adapteru je bolje zaptivati ​​pomoću vuče ili FUM-trake. Zategnite ključ, ali pažljivo: nit se može otkinuti.

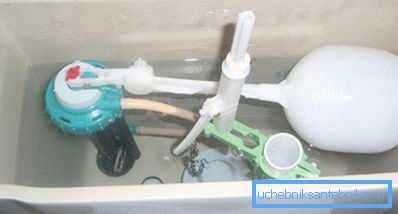

Na kraju, uključite dovod vode i podesite nivo. Da biste to uradili, koristite vijak na rastojanju poluge poluge, mijenjite položaj kruške po visini:

Obratite pažnju! Normalni nivo vode je 6 - 8 litara. U ovom slučaju voda ne stiže do prelivne rupe na sifonu.

Zaključak

Uprkos činjenici da cena rada profesionalnog vodoinstalatera može da dostigne 1000 rubalja ili više, samoinstalacija cisterne na toaletu nije teška. Video u ovom članku jasno pokazuje taj proces.
