Ekspanzioni rezervoar za grejanje: vrste opreme, otvorene i

Za normalno funkcionisanje sistema grijanja neophodan je ne samo kotao za grejanje, cijevi i radijatori. Manju ulogu igra dodatna oprema: vazdušni ventili, termostati, ventili i tako dalje. Ekspanzijski rezervoari za grejanje su takođe važni, zbog čega se potreban pritisak tečnosti održava u cevovodima i uklanja višak vazduha. O tome zašto je ovaj element sistema potreban, kako odabrati odgovarajući model i sami ga instalirati, pročitajte dalje.

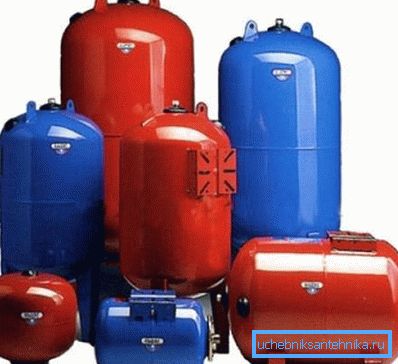

Ekspanzioni rezervoar - važan element sistema grejanja

Tipovi opreme

Izbor ove jedinice mora početi s razmatranjem postojećih modela na tržištu.

Savremene tehnologije uređenja sistema grijanja obezbeđuju da ekspanzioni rezervoar u sistemu grejanja može biti:

  • otvoreni tip - je rezervoar bez pritiska, u kojem u svakom trenutku možete sipati korišćenu rashladnu tečnost, ako je potrebno;
  • zatvoreni tip (membrana) - hermetički rezervoar podeljen sa fleksibilnom pregradom: na jednoj strani nalazi se rashladna tečnost, s druge strane - pumpa vazduh ili poseban gas.

Otvori

Prednosti ove vrste opreme u jednostavnosti ugradnje i održavanja. Otvoreni ekspanzijski rezervoar za grejanje ne zahteva postavljanje slavina, separacijsku membranu i hermetički poklopac koji štiti unutrašnjost od prodora vazduha.

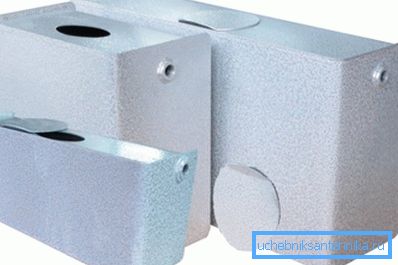

Na fotografiji - rezervoari otvorenog tipa

Kompenzacija gubitaka rashladnog sredstva, u ovom slučaju neizbežna, vrši se na najjednostavnijem načinu: potrebno je da vodom pijete do željenog nivoa redovnom kantom. Iako mnogi modeli imaju ulaz za povezivanje vodovoda.

Oblik kapaciteta nije bitan. Ovo može biti ravna metalna kutija ili cijev čija je zapremina dovoljna za smeštaj nosača toplote koji se pomera zagrevanjem.

Uprkos činjenici da je cijena takvog rešenja minimalna, otvoreni ekspanzijski rezervoar sistema grijanja ima nekoliko značajnih nedostataka:

  • potreba za kontinuiranim monitoringom nivoa vode u rezervoaru i njegovom dopunjavanju;
  • Teškoće u izboru mjesta za instalaciju (uputstva za instalaciju zahtevaju njegovo postavljanje na najvišu tačku, što je vrlo teško ako kuća nema tavanu);
  • niski pritisak rashladnog sredstva u radijatorima i grejnim cevima;
  • metalna korozija - cevi, rezervoari, radijatori i tako dalje;
  • potreba za izolacijom - u nekim slučajevima, rashladna tečnost može da zamrzne (naročito ako potkrovlje kuće nije pravilno izolovano).
Otvorite šemu operacije ekspanzionog rezervoara

Savjet! Nakon pregleda navedenih nedostataka, zapitajte se: da li vam je potreban takav tenk? U većini slučajeva, bolje je potrošiti malo više novca i kupiti napredniju jedinicu. To je nešto skuplje, ali prednosti neće vas razočarati u donošenju odluke.

Zatvoren

Ovde ćemo detaljnije razmotriti rezervoar za ekspanziju membrane: možda nije neophodno za sistem grejanja sa gravitacionim sistemom (iako je ova izjava takođe diskutabilna), ali klimatska mreža sa prisilnom cirkulacijom nosača toplote obično zahteva instaliranje ove posebne opreme.

Zapečateni ekspanzijski rezervoar sistema grejanja može biti od dva tipa:

  • sa membranom od gume - takve jedinice su plave boje, manje su troškovi, ali manje izdržljivi i izdržljivi (membrana može ruptati ako pritisak u ekspanzionoj posudi grejanja prelazi određeni nivo);
  • sa tehničkom gumenom dijafragmom - to su bolji proizvodi, koji su prekriveni crvenom bojom (da se mediji razlikuju).
Zatvoreni ekspanzioni rezervoar

Princip rada uređaja je isti i izuzetno jednostavan: kako temperatura raste, povećava se volumen rashladnog fluida i njen višak prelazi u rezervoar, komprimuje vazduh iza membrane i povećava svoj pritisak. Kako se voda hladi, dođe do preokreta.

U zavisnosti od načina fiksiranja membrane razlikuju se:

  • rezervoari sa uklonjivom elastičnom pregradom - u slučaju oštećenja mogu se zameniti bez demontaže kontejnera;
  • rezervoari sa fiksnom membranom - u ovom slučaju morate mijenjati cijeli rezervoar, koji, međutim, košta mnogo manje od prethodne verzije.

Ekspanzioni rezervoari za sisteme grejanja opremljeni sa prirubničkom (prenosnom) particijom imaju nekoliko prednosti:

  • izdržati veći maksimalni pritisak;
  • može se montirati i vertikalno i horizontalno;
  • pružite priliku da brzo zamenite membranu u slučaju rupture.

Savjet! Da bi se izbeglo oštećenje septum-a, preporučuje se da kada se uključi zagrevanje, izaberite minimalni način rada, tada će se pritisak u sistemu usporiti. Takođe možete ugraditi ventil pomoću manometra kroz koji se ispušta višak vazduha ili voda.

Varijante membranskih ekspanzionih rezervoara

Savjeti za izbor

Pre nego što izaberete određeni tip rezervoara za ugradnju u sistem grijanja, preporučuje se da se upoznate sa pozitivnim aspektima korišćenja zapečaćenog ekspanzionog suda.

Malo je verovatno da ćete posle toga imati sumnje:

  • nije potrebno postaviti ga na vrhu mreže grejanja, što omogućava uštedu na kupovini i polaganju cevi;
  • rezervoar sa membranom ima manju veličinu od rezervoara otvorenog tipa;
  • gubitak rashladne tečnosti usled isparavanja je isključen;
  • toplotni gubici koji su neizbježni sa nedovoljno izoliranim otvorenim kontejnerima su minimizirani;
  • metalni dijelovi sistema grijanja bolje su zaštićeni od korozije, jer zatvoreni rezervoar sprečava ulazak vazduha u cjevovode i radijatore;
  • prisustvo zatvorenog ekspanzionog rezervoara vam omogućava da koristite grejanje pod povećanim pritiskom hladnjaka.

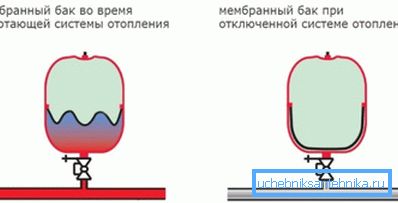

Princip membrane

Savjet! Osim dizajnerskih karakteristika obratite pažnju na naziv postrojenja za proizvodnju koji je proizvodio ekspanzioni rezervoar. Kvalitet direktno zavisi od toga. Najpoznatiji proizvodi kompanije Reflex, Zilmet, Aquasystem, Cimm. Ovi ekspanzijski rezervoari za grejanje su dobro uspostavljeni u sistemima za grejanje u gravitaciji i mrežama sa prisilnom organizovanom cirkulacijom tečnosti.

Postupak instalacije

Izbor ekspanzionog rezervoara za grejanje i kupovinu je samo pola bitke. Takođe je važno pravilno instalirati opremu. Od ovoga zavisi direktno od efikasnosti njegovog rada i trajnosti.

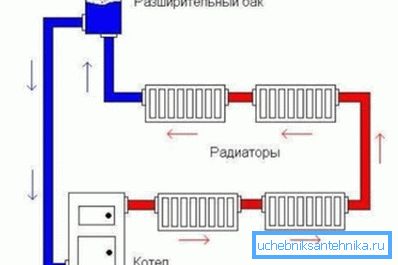

Mesto instalacije otvorenog ekspanzionog rezervoara

Postupak instalacije je kako slijedi:

  1. Osigurajte da je temperatura okoline iznad 0 stepeni Celzijusa. U suprotnom, rad mora biti odložen do zagrevanja.
  2. Pre završetka instalacije, obezbedite brz pristup ventilacionom ventilu. Ovo će vam omogućiti brzo podešavanje pritiska u gornjoj (gas) dijelu rezervoara i sprečiti rupture membrane.
  3. Nakon završetka instalacije, pristup ventilom i odvodnim ventilom ne smeju da ometaju bilo koji objekti.
  4. Rezervoar mora biti ugrađen tako da se na spoljašnju površinu ne pritiska. Konkretno, vodite računa da cevi za grejanje ne dodiruju zidove kontejnera.
  5. Preporučljivo je postaviti dodatni regulator pritiska tečnosti. To će pomoći da se izvuče višak rashladnog sredstva, čime se sprečava uništenje rezervoara u slučaju nužde.
  6. Rezervoar mora biti montiran na segment cevovoda koji isporučuje već hlađenu rashladnu tečnost do kotla za grejanje. Međutim, ne blizu ulaska u poslednje.

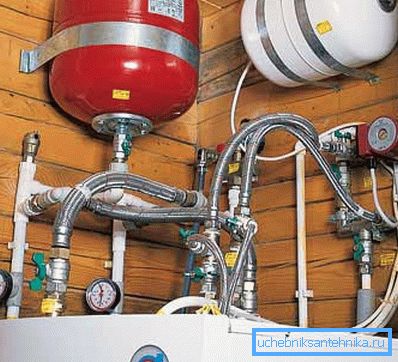

Zatvoreni kontejner može biti instaliran ne samo na vrhu, već iu drugim sistemima grejanja.

Zaključak

Ekspanzioni rezervoar, uprkos očiglednoj nepomičnosti, važan je element sistema grijanja. Upravo to sprečava njegovo uništenje kao rezultat povećanja pritiska i sprečava stvaranje vazdušnih čepova, što smanjuje efikasnost rada. Za više informacija o drugim neophodnim elementima klimatskog sistema kod kuće, možete saznati iz video snimka ispod.
