Domaća kanalizacija - detaljan vodič za instalaciju

Nije tako jednostavan zadatak da pravilno organizuje sistem uklanjanja odvoda iz kuće, kako izgleda na prvi pogled. Domaća otpadna voda prema SNiP-u mora zadovoljiti zahteve mase i uzeti u obzir nekoliko standarda odjednom. Međutim, sledeći smernice u ovom vodiču će vam pomoći da izbegnete greške.

Regulatorni zahtevi za kanalizaciju

GOST za vodosnabdevanje i unutrašnje kanalizacione mreže sadrže osnovne zahteve za izgradnju i rad vodovoda i sanitarnih sistema.

Već u ovoj fazi je moguće dugo vremena da se zaglavi u analizi literature, jer se pominjanje kanalizacionog sistema i vodosnabdevanja nalazi u nekoliko dokumenata odjednom:

• SNiP 2.04.01-85 * - može se smatrati glavnim dokumentom sa celokupne liste. Sadrži osnovne podatke potrebne za instalaciju;
• SNiP 2.01.09-85 - koristi se uglavnom u projektovanju vodovoda;
• SNiP 2.04.03-85 - pažnja se fokusira na hidrauličkom proračunu elemenata drenažne mreže. Ima vrijednost za specijalizovane organizacije, ali pri postavljanju kanalizacije u kuću je teško korisna;
• SNiP 2.04.07-86 * - reguliše metode grijanja vode za centralizovan sistem za grejanje vode, sadrži i uputstva za dodatno prečišćavanje vode;
• SNiP 3.05.01-85 - odavde možete naučiti samo pravila za postavljanje sanitarnih uređaja u visinu;
• GOST 2874-82 * - predlaže zahteve za kvalitet vode.

Takođe je važno napomenuti SNiP 3.05.04-85 *, ali u velikoj meri duplikiše SNiP na unutrašnje mreže: kanalizaciju od 1985. godine.

Na osnovu analize ovih standarda, moguće je formulisati opšte uslove da se kanalizacioni sistem u kući mora zadovoljiti:

• otpadne vode treba odvoditi samo kroz zatvorene cevovode pod uticajem gravitacije;
• priključak svih vodovodnih instalacija sa cevovodom mora se vršiti kroz vodovodnu kanalizaciju kanalizacionog sistema;

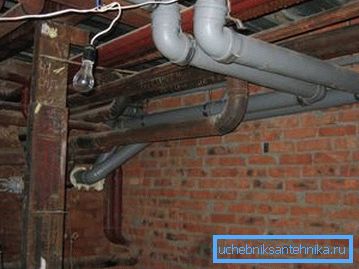

• s obzirom na postavljanje, metoda polaganja otvorenih cevi je dozvoljena za korištenje u podrumskim i polukletnim prostorijama. U drugim slučajevima se koristi skriveni način polaganja (za završne zidove, u rudnicima, specijalne kutije itd.);

• Takođe, GOST za vodosnabdevanje i unutrašnje kanalizacione mreže zahtijevaju ventilaciju kanalizacionog sistema. Ventilacija se vrši preko podizača i prikazana na krovu, minimalna visina iznad nivoa krova je 0,3 m;

• Priključivanje pojedinih elemenata cevovoda vrši se zvono u obliku zvona.

Polipropilen ili PVC?

Nedavno je došla plastika da zameni uobičajene čelične cijevi ili cijevi od livenog gvožđa, pored male težine, takav cijev još uvijek ne rđa i ima zavidnu trajnost. Izbor je najčešće između cevi od polipropilena i PVC cevi.

Polipropilenske cevi imaju veću osjetljivost na temperaturu, zbog toga je neophodno koristiti kompenzirajuće mlaznice za eliminaciju dimenzionalnih promjena. Njihova snaga smanjuje se s povećanjem temperature otpadnih voda.

PVC cevi su bez takvih nedostataka. Možete se samo žaliti da ovaj materijal ne toleriše dugoročnu izloženost visokim temperaturama i nije tako plastičan kao polipropilen.

Generalno, PVC cevi se najčešće koriste za unutrašnju kanalizaciju. Polipropilen se može koristiti u odabranim područjima.

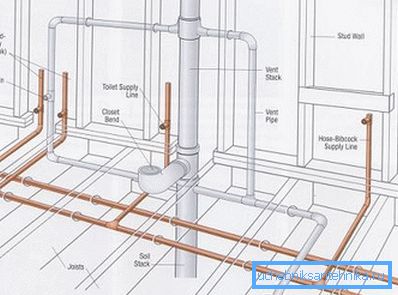

Planiranje kućne kanalizacije

Planiranje je neophodno ne samo zato što možete upoređivati ​​nekoliko opcija za postavljanje kanalizacije, a zatim izaberite najjednostavniji. U ovoj fazi su određene i potrebne dužine cjevovoda i potrebni elementi za unutrašnju kanalizaciju.

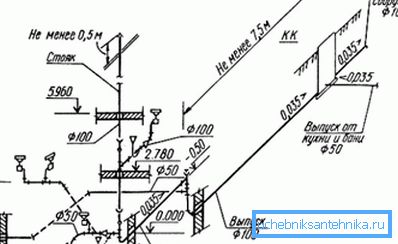

Jednostavan kanalizacijski sistem može se brzo projicirati na list papirja.

Uputstvo u ovoj fazi izgleda ovako:

• skupljeni nacrt kuće / tla;
• određuje lokaciju sanitarnih uređaja na planu;

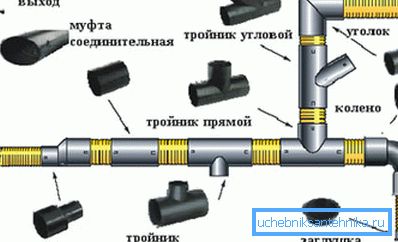

• na dijagramu se vidi cevovod, ai potrebni elementi za montažu (cijevi, adapteri, koljena, itd.) su prikazani u obliku simbola;
• mora se zapamtiti da se na krovu kuće prikazuje ventilacija kanalizatora, što se uzima u obzir prilikom izračunavanja ukupne dužine cjevovoda.

Predloženi niz aktivnosti mora se ponoviti za svaki sprat. Pri izračunavanju potrebnog broja oblikovanih elemenata, potrebno je uzeti u obzir opšta pravila za obavljanje posla i zahtjeve za unutrašnju kanalizaciju.

Opšta pravila za ugradnju domaćih otpadnih voda

Unutrašnje snabdevanje vodom i kanalizacijom prema SNiP-u treba urediti u skladu sa sljedećim pravilima:

• Po pravilu, cevi prečnika 110 ili čak 150 mm koriste se za unutrašnju kanalizaciju, izuzetak se može smatrati dijelom cevovoda, na primjer, od kuhinjskih instalacija;
• minimalni preporučeni prečnik za postolje je 110 mm;
• Ne zaboravite na stezaljke. Stezaljka mora biti ispod svakog priključka elemenata cevovoda, maksimalno rastojanje između steznih osigurača je 0,4 m. Pri postavljanju podizača, stezaljke se instaliraju nakon 1 m;
• broj zamki je jednak broju instalacija vodovoda;

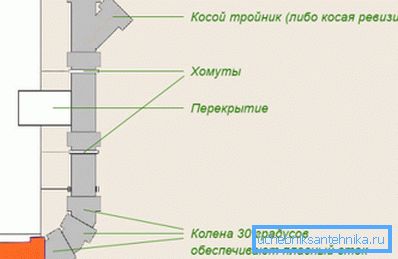

• broj uglova treba da bude minimalan, poželjno je obezbediti nesmetano povezivanje odseka cevovoda, za ovo možete, na primjer, umjesto da se priključite pod uglom od 90? dozvoljeno je koristiti 3 kolena od 30?;

• nakon svakog okretanja je napravljena revizija - regularni čep sa otvornim poklopcem;

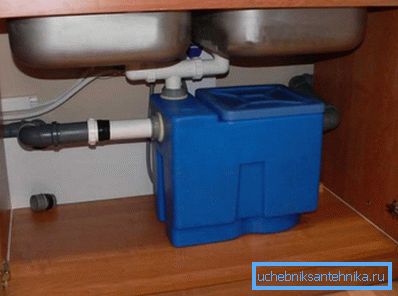

• peskovni zamak za kućnu kanalizaciju - nije potreban element. Međutim, male zamke peska (ne više od 0,1 m³) može biti instaliran ispod sudopera. Ovo smanjuje rizik od zagađenja otpadnih voda.

Obratite pažnju! Nagib horizontalnih cevi unutrašnjeg kanalizacionog sistema može se povećati na 3-4 cm na 1 m. Zbog povećanog proticaja, blokade cijevi se mogu izbjeći.

Navedena pravila se mogu smatrati univerzalnim.

Interni kanalizacijski uređaj

U principu, instalacija kanalizacionog sistema počinje od septičke jame do sanitarne opreme. Montaža unutrašnje kanalizacije često se vrši u pravcu od izduvne cevi do uređaja za vodovod.

Rad se odvija u 3 faze:

• postavljanje postolja;
• postavljanje poda;
• priključak na sanitarnu opremu, postavljanje trapika u tuš, itd.

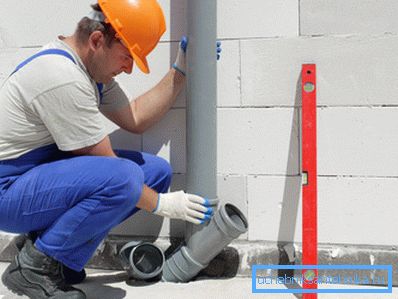

Vertikalna instalacija

Do početka instalacije unutrašnjeg kanalizacionog sistema, glavni građevinski radovi moraju biti završeni. Što se tiče višestepenih zgrada, otvori bi trebali biti pripremljeni u plafonima, a pored toga treba poznavati nivo gotovog poda.

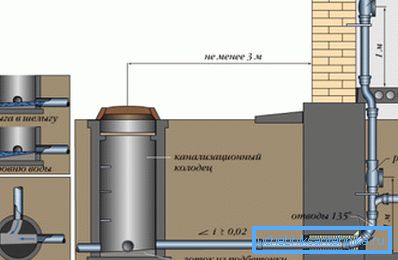

Sam po sebi, postolje je lako instalirati - samo je potrebno povezati dijelove cijevi u jednom komadu i instalirati teće na odgovarajućim mestima. Takođe je preporučljivo instalirati reviziju kosih čamaca na svakom spratu iu podrumu. Zahvaljujući njima, kanalizacija se može očistiti ručno.

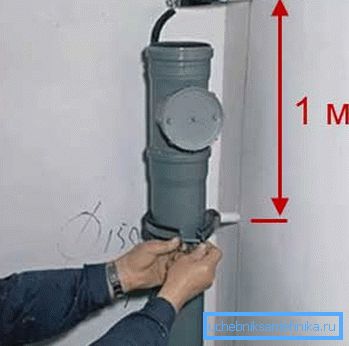

Preporučuje se postavljanje obujmica tako da je prsten direktno ispod ekspanzije utičnice. Zahvaljujući tome, cevi ne samo da neće odstupati horizontalno, već se i ne bi vertikalno podmazale.

U otvorenoj formi u privatnim kućama, skoro nikada nisu ostali. Mogu se prerušiti, na primjer, koristeći malu gips ploču. Posle toga, možete početi da postavljate horizontalni cevovod na podove.

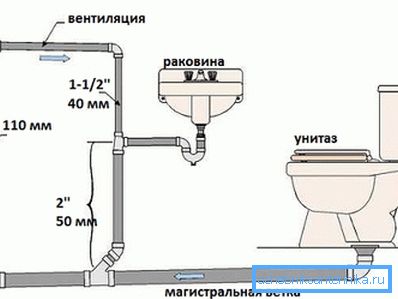

Priključak sanitarnih uređaja sa postoljem

U principu, cevi se mogu postaviti u oba smera (od podizača do sanitarnog uređaja ili obrnuto). U ovoj fazi posebno je važno posmatrati nagib cjevovoda.

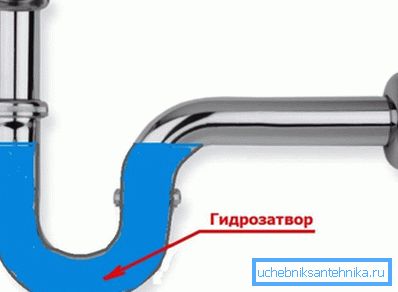

Obratite pažnju! Prilikom ugradnje sa sanitarne opreme na rezervoar, prvo se mora priključiti hidraulička brava u obliku slova S oblika. Zbog vodnog mosta neprijatan miris iz kanalizacije neće ući u prostoriju, a cijena takve konstrukcije je niska.

Nakon toga sledi horizontalni deo cjevovoda do postolja. Da bi se obezbedio potreban nagib cijevi, dozvoljeno je postavljanje zaptivača ispod cijevi ako nije pričvršćeno stezaljkama. Rastojanje između brtvila ne bi trebalo da prelazi 1 m.

Šta treba da tražim kada kanalizacioni uređaj

Male stvari, kao i uvek, igraju značajnu ulogu.

Posebnu pažnju treba posvetiti ovakvim operacijama:

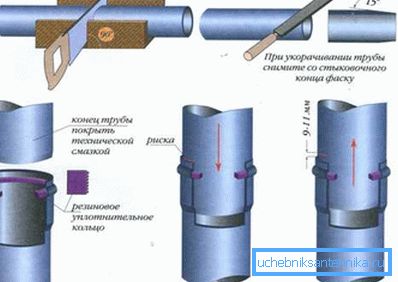

• sečenje cijevi. Kada se rad izvede ručno, najčešće se koristi pila ili string. Pre montiranja zvona, potrebno je ukloniti bušilice redovnim nožem i ukloniti fazu sa ivice cevi;

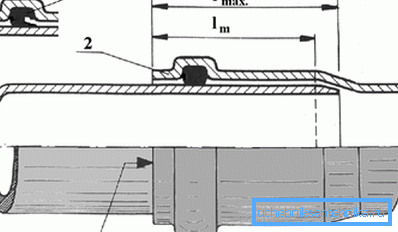

• svi priključci moraju biti zaptivni, za to je površina cevi zaptivena sa zaptivnim materijalom pre priključka;

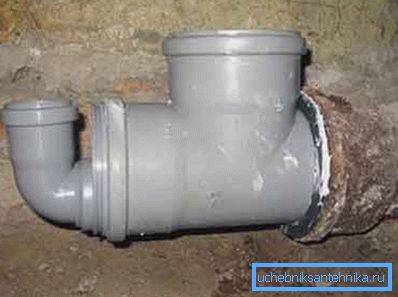

• Plastične cijevi možete spojiti, na primjer, s livenim gvožđem. U ovom slučaju se koristi gumena manžetna. Prvo, leplje je sa zaptivnom masom na unutrašnjoj površini cevi, a zatim se u njega ubaci plastični cjevovod;

• prilikom polaganja cevi kroz betonske podove, preporučuje se napraviti rupu prečnika veću od cevi. Onda se kroz ovaj kanal postavlja cevovod i izolovan.

Sumirajući

U svakoj kući je neophodno riješiti pitanje odvodnjavanja. Ako je kuća samo planirana unutrašnja kanalizacija - PVC cevi će biti odličan izbor. Zahvaljujući visokim performansama, pre svega trajnosti, postali su posebno popularni poslednjih godina. Što se tiče tehnologije kanalizacionih uređaja, onda će, uprkos obilju regulatornih zahtjeva, svako moći da se nosi sa ovim zadatkom.

Video u ovom članku se fokusira na tehničku stranu problema.
