Dizajn kanalizacije - glavne karakteristike ove vrste rada

Nemoguće je zamišljati moderno stanovanje bez kanalizacionih sistema, dok je veoma važno uraditi sve u skladu sa građevinskim kodovima, tako da tokom operacije ima što je moguće problema. Projektovanje kanalizacije u privatnoj kući ima niz karakteristika o kojima će se diskutovati u ovom članku.

Prateći jednostavne smjernice, možete sami napraviti efikasan sistem za odlaganje otpada.

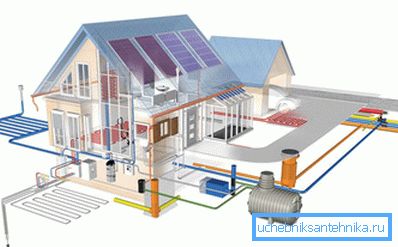

Moderni projekti pružaju čitav niz komunikacija, a kanalizacija je veoma važna.

Glavni kriterijumi koje projekat mora ispuniti

Dizajn vodovodnih i kanalizacionih sistema mora zadovoljiti različite norme i zahtjeve, pored toga, dizajn je uređen uzimajući u obzir nekoliko važnih kriterijuma:

Usklađenost sa regulatornim dokumentima Sva komunikacija treba urediti u skladu sa normama SNiP-a, i postoji nekoliko propisa, od kojih svaka reguliše određeni dio sistema. Najlakši način je da koordinišete projekat sa profesionalnim stručnjacima kako biste smanjili mogućnost grešaka i pogrešaka, jer će im biti mnogo teže eliminirati u budućnosti.
Izbor kvalitetnih komponenti i fitinga Veoma je važno koristiti samo one materijale i elemente za koje je garantovano da posluju već dugi niz godina. Čak i najkvalitetnija instalacija ne garantuje izdržljivost sistema ako se koriste proizvodi lošeg kvaliteta, tako da niska cijena u svakom slučaju ne bi trebala biti odlučujući faktor pri izboru
Nadležni dizajn kanalizacionih mreža Ako izvršavate sve potrebne aktivnosti za izradu dokumentacije sopstvenim rukama, važno je izračunati optimalni prečnik svakog od cevovoda, odabrati konfiguraciju sistema, pokušavajući da pratite sve preporuke koje će biti opisane u sledećem poglavlju
Lepo montiranje i provera sistema Zahvaljujući širokoj distribuciji proizvoda od plastike otporne na udar, uputstva za montažu kanalizacione mreže postala su što jednostavnija, međutim, važno je raditi vrlo pažljivo, izbegavajući deformaciju elemenata i oštećenje gumenog zaptivača. Nakon montaže, sistem je obavezno proveren na čvrstoću.
Projektovanje sistema vodosnabdijevanja i kanalizacije je mnogo komplikovanije nego što se čini na prvi pogled.

Šta trebate znati prilikom kreiranja projekta

Važno je shvatiti da su sve komunikacije podeljene na unutrašnje i spoljašnje. Detaljnije ćemo detaljno ispitati svaki dio, kako bismo otkrili temu što detaljnije.

Domaća kanalizacija

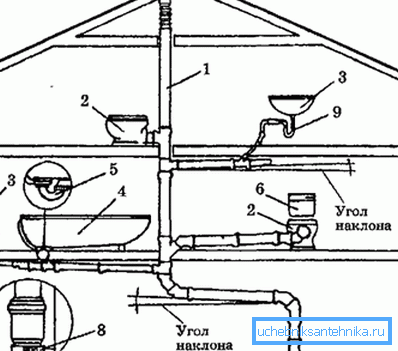

Projektovanje kanalizacionih sistema treba izvesti na osnovu principa

Ovaj deo uključuje sve delove sistema koji se nalaze u prostorijama.

Dizajn vodovoda i kanalizacije u ovoj fazi izrađen je u skladu s sledećim preporukama:

  • Vrlo važan faktor je poštovanje optimalnog nagiba cevovoda, jer su sistemi samopokrenuti. Previše ugao dovodi do stagnacije otpadnih voda, a preveliki vodi dovode do ubrzanog prianjanja čvrstih čestica na zidovima cijevi, što može dovesti do blokada, a borba protiv koje može postati veliki problem tokom rada.

Obratite pažnju! Sa promjerom cijevi od 5 cm, nagib treba biti 5 cm po 1 metar, ako je prečnik 100-110 mm, onda je dovoljno 2 cm po metru cijevi. Indikatori ne bi trebalo mnogo da se razlikuju, ipak, svi gradijenti gradijenta su veoma nepoželjni, jer su ove oblasti potencijalno opasne za blokade. Ali na kratkim dijelovima kanalizacionih cijevi nagib može biti više.

  • Toalet treba pričvrstiti na postolje sa zasebnim priključkom. Ovo, najpre, smanjuje mogućnost blokada koliko god je to moguće, a drugo, ako je priključak za WC školjku pričvršćen, voda će biti isisana iz svih sifona tokom ispiranja, a neprijatan miris stalno ulazi u prostoriju.
  • Postavljanje sistema ventilacije kanalizacije je veoma važno, njegovo odsustvo može dovesti do neprijatnih mirisa u prostoriji i pražnjenja sifona usled formiranja prekomernog vakuuma u sistemu..  Ovaj sistem ne bi trebao da bude povezan sa opštom ventilacijom, mora se zasebno dovesti do krova, postaviti aerator kako bi se sprečilo padavine u sistem.
Aerator se takođe može odabrati u boji krova, što značajno povećava estetsku privlačnost objekta.
  • Prilikom projektovanja kanalizacionih mreža važno je zapamtiti pravilan red priključnih elemenata na riser. Da bi se izbegli problemi, toalet treba postaviti ispod svih elemenata. Ovo je veoma važna tačka na koju treba posvetiti posebnu pažnju, u suprotnom u toku operacije morat ćete se suočiti sa mnogim problemima.
Na fotografiji: optimalno rešenje - lokacija WC-a direktno blizu postolja

Zapamti! Ako u sistemu postoji toalet, minimalni prečnik cevi za riser ne smije biti manji od 100 mm. Ako ne postoji toalet, onda će se raditi cev prečnika 50 mm.

  • Veoma je važno napraviti zvučnu izolaciju podizača, najjednostavnije je postavljanje kanala od gipsane ploče, dok unutrašnje šupljine mogu biti zatvorene mineralnom vunom. Ne zaboravite da na dnu stuba mora biti otvor za reviziju, što zahtijeva jednostavan pristup u slučaju problema.
Ako nema mogućnosti da napravite kutiju, onda možete koristiti posebni grejač, takođe dobro gašenje buke.
  • Projektovanje vodovodnih i kanalizacionih sistema najbolje se vrši konsultacijom sa stručnjacima, tako da možete biti potpuno sigurni u ispravnost posla.

Eksterna komunikacija

Dizajn spoljnih mreža vodovoda i kanalizacije ima niz posebnih karakteristika:

  • Tačka uklanjanja cijevi iz kuće je vrlo važna, trebala bi biti smještena ispod tačke smrzavanja. Dubina zamrzavanja je različita u zavisnosti od površine, to je detaljnije opisano u odvojenom članku na ovom izvoru, ukoliko nije moguće produbiti komunikaciju na ovaj način, onda je potrebno koristiti specijalne izolatore za cijevi, koje se mogu kupiti u bilo kojoj prodavnici vodovoda.
Važno je odabrati optimalni prečnik izolacije
  • Dizajn eksternih inženjerskih mreža kanalizacije zavisi od toga koja će se komunikacija koristiti. Najjednostavnija i najefikasnija opcija je centralizovani sistem, a ako nije tamo, onda je neophodno ili napraviti bunare ili instalirati septička jama.
  • Postrojenja za tretman treba da budu smeštena najmanje 30 metara od izvora vode i ne manje od 5 metara od kuće, bolje je ako je ovaj indikator 10 metara.
  • Dizajn eksternih kanalizacionih mreža obuhvata izračunavanje približnih opterećenja na sistemu, ako prolazi pod prolazom, važno je da su svi elementi otporni na opterećenja, au nekim slučajevima najbolja opcija je liveno gvožđe ili azbestno-cementne cijevi.
  • Ako razvijate projekat kanalizacije od buke, onda je vredno napomenuti da se ne može produbiti ispod tačke smrzavanja, a glavna stvar je da se rasporedi kompetentno pražnjenje vode, tako da je tokom mraza potpuno prazan, što će ga štititi.
Projektovanje olujnog kanalizacionog sistema prema SNiP-u omogućava njegovu lokaciju na minimalnoj dubini, to je njegova glavna razlika

Zaključak

U stvari, važno je temeljno razumjeti ovo pitanje, video u ovom članku će vam pomoći da razumete neke od karakteristika. Nakon što ga pregledate, bićete još bolje orijentisani u razmatranoj temi i sami ćete sami izvoditi kanalizaciju (pogledajte članak Povezivanje WC školjke sa kanalizacionim sistemom - razmotrite ključne tehnike).
