Zatvoreni i otvoreni sistemi grejanja: karakteristike

Ako vam ne treba povezati dovod tople vode, onda vam verovatno neće biti briga kakav sistem grejanja imate - otvoren ili zatvoren (osim akademskog interesa). Međutim, otvoreni pogled je najjednostavniji i nezavisan.

Cirkulacija rashladnog sredstva ovde može se odvijati na prirodan način, u skladu sa zakonima termodinamike, zbog povećanog pritiska na izlazu kotla, ali može biti prisiljena. Hajde da bliže pogledamo njihove razlike, pozitivne i negativne strane, a pored toga ćemo vam pokazati tematski video snimak.

Odlične karakteristike

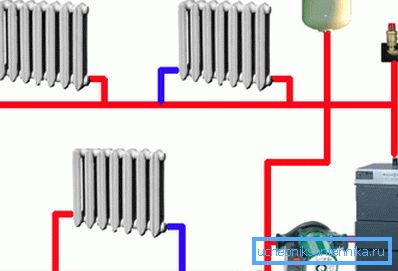

Otvorite sistem

Napomena Otvoreni sistem grejanja podrazumeva ekspanzioni rezervoar koji nije hermetički zatvoren. Shodno tome, voda se isparava i dodaje se iz vanjskih izvora (bunara ili centralizovanih sistema vodosnabdijevanja) u sistem grijanja.

Po pravilu, u otvorenim sistemima, cirkulaciona pumpa se ne koristi, zbog čega njegov rad neće zavisiti od energetskih izvora nezavisnih proizvođača - dalekovoda ili dizel motora (karburatora). Međutim, instrukcija na bilo koji način ne zabranjuje pumpu za spuštanje u povratnu cev na kotlu, što će povećati efikasnost kotla na čvrsto gorivo, peći ili kamina sa vodenim jaknom za oko pola.

Međutim, vrlo važna razlika takvog sistema je u tome što može funkcionisati samostalno, bez struje ili prirodnog gasa, a može se instalirati u područja koja su potpuno odsječena od svih komunikacija.

Imajući u vidu činjenicu da će voda u otvorenom sistemu kružiti prilično sporo (klasična verzija - bez pomoćne pumpe), grejne cevi se biraju velikim prečnikom, najmanje 40 mm, jer je neophodno osigurati mogućnost njihovog postepenog zagrevanja kako bi se izbjeglo oštećenje.

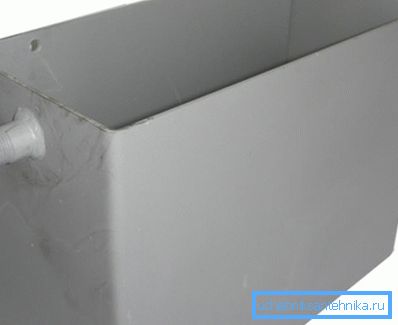

Pored toga, ekspanzioni rezervoar od čelika ili plastike treba u svakom slučaju biti postavljen iznad grejnog kruga kako bi se osiguralo da se sistem napuni vodom iz ovog rezervoara.

U takvim konturama, nagib horizontalnih cevi je obavezan - to se radi kako bi se omogućila normalna cirkulacija hladnjaka. Prema proračunima, takav nagib bi trebao iznositi 0,01% od tačke snabdevanja hladnjaka na kotlu, ali je ova opcija prilično teško izračunati - mnogo je lakše posmatrati nagib od oko 8-10 mm po linearnom metru prilikom instalacije i osigurati pravilnu cirkulaciju za ovaj sistem.

Prednosti i mane otvorenog sistema

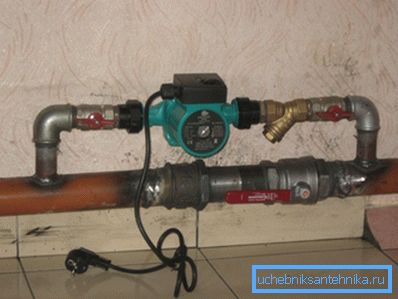

• Glavna prednost otvorenog sistema grijanja je njegova apsolutna nezavisnost od energetskih izvora treće strane, tj. Može funkcionirati i sa njima (pri spajanju cirkulacione pumpe) i bez njih kada cirkulaciona pumpa nije aktivirana. To jest, kada želite da započnete prisilno cirkulaciju, onda isključite ventil koji se nalazi između obilazne cevi (vidi sliku iznad), toka vode i pomera se pomoću pomoćne pumpe. Kada nema struje, ovaj ventil se otvara, ali je blokiran u hodu, ispred pumpe, a rashladna tečnost nastavlja da cirkuliše prirodno.
• Lako je povezati takav sistem sa bojlerom, jer ovde nije potrebno specijalno znanje, na primer, kao kod instaliranja električne ili gasne jedinice. Ovde se čak i peć na zid od cigle sa spremnikom za grijanje može koristiti kao kotao.
• Ovde gorivo može poslužiti ne samo za ugalj i ogrev, već i za različite organske otpade u suvom obliku, koje mogu biti u domaćinstvu.
• Glavni nedostatak otvorenog sistema je potreba za odvodnjavanjem vode kada je kotao morao da se zaustavi, a takođe i grejanje kola, što je dosta sporo, mada čak i grejanje kola.
• Antifriz se ne može koristiti za rashladno sredstvo, štaviše, stalno je neophodno pratiti nivo tečnosti u ekspanzionoj posudi, nisku efikasnost.
• Velika opasnost se stvara kada se zaglavi vazdušnog saobraćaja formiraju - izuzetno je teško protjerati vazduh iz kola na prirodan način - za ovo morate stvarati veštački pritisak. Ovo se vrši pumpanjem vode u sistem.

Zatvoreni sistem

Napomena Glavna razlika zatvorenog tipa sistema grejanja jeste stezanje svih njegovih komponenti, a isparenje vode je potpuno odsutno. Cirkulacija rashladnog sredstva u zatvorenim krugovima je moguća samo kao prisilna (cirkulaciona pumpa). Cijeli sistem se sastoji od grijača, cevi, radijatora (podnog grejanja) i ekspanzionog rezervoara.

U slučajevima kada se pritisak tečnosti za hlađenje u krugu povećava iznad norme, ventil za propuštanje se aktivira u ekspanzionoj posudi, a višak tečnosti teče tamo, čime se stabilizuje ukupan pritisak.

Kada temperatura vode pada, pritisak pada, ali cirkulaciona pumpa vraća nedostatak, automatski pumpajući potrebnu količinu vode kako bi postigla željenu vrednost. Općenito, oprema za gorivo ovde vrši funkciju odzračivanja.

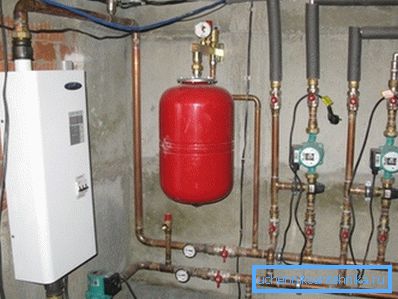

Veoma važan i osnovni čvor za deaeraciju je ekspanzioni rezervoar, koji se sastoji od dve polovine (to se može vidjeti na gornjoj slici), valjane uz ivice jedne od drugih. Unutar ovog rezervoara je membrana ili dijafragma, koja je napravljena od gume otporne na toplotu.

Rezervoar sadrži određenu količinu gasa, najčešće azot (ako ga pumpa proizvođač), ali može biti i običan vazduh koji će se tamo akumulirati ako je potrebno.

Unutrašnjost, rezervoar je podijeljen na dva odeljka membrane - u jednoj od njih postoji azot ili vazduh, au drugom - višak nosača toplote, koji se stisne pod pritiskom kroz sigurnosni ventil, dok dva medija ne dolaze u kontakt jedni sa drugima. Kada se tečnost hladi, njen pritisak u rezervoaru se smanjuje, a gas iz drugog odeljka kroz gumenu membranu ga gura unazad.

Prednosti i mane zatvorenog sistema grejanja

• Prednosti zatvorenih sistema grejanja uključuju prilično pogodnu instalaciju (spremnik se može instalirati bilo gdje iznad i ispod kruga), kao i odsustvo potrebe za stalnim nadzorom nivoa vode.
• Za zaštitu takvog sistema od odmrzavanja moguće je koristiti antifriz. Sobna temperatura može se regulisati povećanjem ili smanjenjem zapremine tečnosti u krugu grejanja, dok se pritisak može samostalno prilagoditi.
• Dodatni izvor grijanja može se priključiti na sistem, odnosno rezervni bojler, kao i takvi kotlovi mogu raditi istovremeno.
• Zbog odsustva prirodnog isparavanja, nema potrebe za hranjenjem od vanjskog izvora (dobro ili centralizirano vodosnabdijevanje).
• Međutim, postoje brojni nedostaci, na primer, neprekidan rad kotla, direktno zavisi od struje za rad cirkulacione pumpe, a grejalice imaju visoku cijenu.
• Pored toga, možda postoji problem sa postavljanjem ekspanzionog rezervoara - napunjen je rashladnom sredstvom za 30-60%, a najmanji procenat pada na velike kontejnere, čija zapremina može biti nekoliko hiljada litara. Ali u autonomnim kolima, ovaj problem nije relevantan.

Zaključak

Svaki od gore navedenih sistema, uvek, sa određenim vještinama, možete postaviti svoje ruke. Ali, kako u jednom tako iu drugom slučaju, veoma je važno pravilno odrediti snagu bojlera, što će biti dovoljno za određenu površinu prostorije.
