Vrste radijatora za grejanje: izbor materijala, način

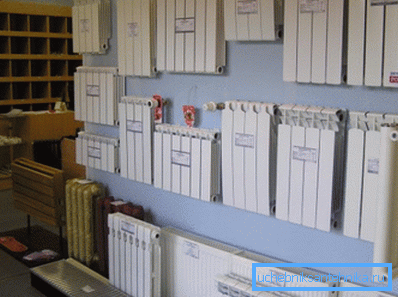

Koje vrste radijatora grejanja se trenutno koriste? Moramo se upoznati sa materijalima koji se koriste u proizvodnji uređaja za grijanje, tehničkim rješenjima i saznaju kako utiču na efikasnost grijanja.

Materijali

Grejanje vode

Počećemo sa kratkim pregledom materijala koji se koriste u sistemima sa fluidom za prenos toplote.

Svi radijatori za grejanje dizajnirani za njih su metalni: polimeri i keramika nemaju potrebnu otpornost na hidrostatički pritisak, niti dovoljnu toplotnu provodljivost.

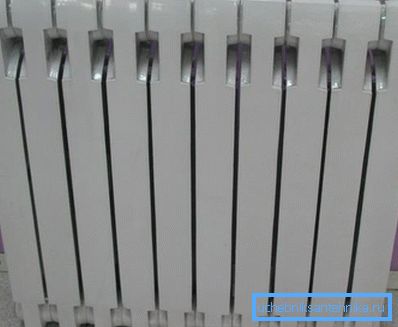

• Liveno gvožđe koji se koristi za proizvodnju grejnih baterija već više od jednog veka. Njene glavne prednosti su niska cena i otpornost na koroziju; nedostaci su da pišu veoma umerenu toplotnu provodljivost i nisku mehaničku čvrstoću. Sve litijumske baterije karakteriše velika masa i velika unutrašnja zapremina;

Napomena: na praktičnoj strani, ova svojstva osiguravaju inerciju konture rada. Jednostavno stavite - nakon zagrevanja, polako se ohladi, što će biti nedvosmislena prednost u sistemu sa retkim rastopljenim kotlom na čvrsto gorivo.

• Za čelik podjednako depresivno karakteriše niska toplotna provodljivost i najveća mehanička snaga. Korozija, za razliku od livenog gvožđa, je podložna; problem rđe se rešava upotrebom premaza otpornih na njega ili jednostavno konturi neprestano punjenom vodom;

• Dostojanstvo aluminijuma - visoka toplotna provodljivost sa relativno umerenom mehaničkom čvrstoćom. Termička provodljivost dozvoljava smanjivanje unutrašnjeg volumena odseka, kompenzujući se zbog velike površine rebara. Aluminijumske baterije brzo se zagreju i brzo se ohlade; preporučuje se da se koriste samo u autonomnim krugovima za grejanje;
• Termička provodljivost bakra dva puta više od aluminijuma i osam puta više od čelika i livenog gvožđa. Međutim, relativno visoka cijena metala ograničava njegovu upotrebu za proizvodnju grejnih aparata; najčešće se može naći u sastavu kombinovanih bakar-aluminijumskih konvektora. Bakarna cev sa rashladnom sredstvom se isporučuje sa aluminijumskim rebrima, što omogućava prenos toplote uporediv sa čitavim bakarnim uređajem sa znatno nižim troškovima;

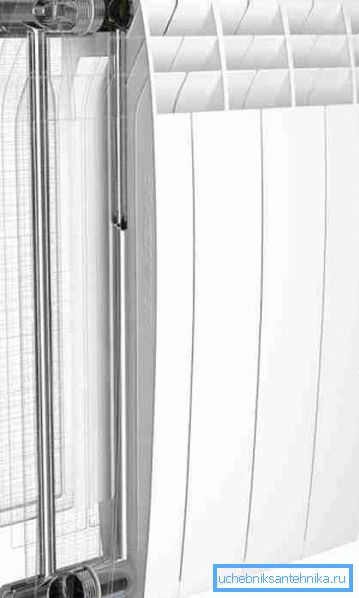

• Još jedno kombinovano rešenje je bimetalna. (aluminijum-čelični) radijatori. Čelično jezgro pruža visoku zateznu čvrstoću, a aluminijumske ploče povećavaju prenos toplote.

Evo približnih tehničkih karakteristika sekcijskih uređaja sa standardnim (500 milimetara) središnim rastojanjem između kolektora:

Električno grijanje

Od čega su napravljeni električni radijatori?

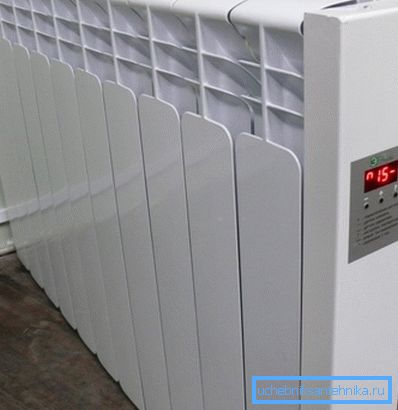

• Tečni električni radijatori - ovo je samo modifikacija segmentnih aluminijumskih baterija. Po pravilu, oni se snabdevaju sa grejnim elementima male snage, termostatom i popunjavaju hladno sredstvo bez zamrzavanja (propilen glikol ili antifriz), nakon čega se oglašavaju lakim srcem kao ekonomski uređaji za grijanje;

Važno: toplinska snaga bilo kog električnog grejača je upravo jednaka njegovoj električnoj snazi. Ovo direktno proizilazi iz zakona o konzervaciji energije i činjenice da električni radijator ne vrši fizički rad (tj. Ne pomera nikakvu masu protiv gravitacionog vektora). Ako je tako - nije ekonomičnije od kombinacije kotla za grejanje i konvencionalne aluminijumske baterije.

• Invertorski grejni radijatori su poseban slučaj električnih radijatora. Razlika je u tome što je zasebni uređaj ili krug više aluminijskih baterija opremljen baterijom koja obezbeđuje samostalan rad, pretvarač koji pretvara 12 volti jednosmerne struje u 220 AC i upravljač odgovoran za prebacivanje režima snage. S obzirom na ograničeni resurs i visoku cijenu prostornih baterija, dizajn, s aspekta autora, prilično je čudan;
• Radijatori za infracrveno grejanje su često kombinacija niskotemperaturnog grejača i metalnog (čeličnog ili aluminijumskog) dekorativnog panela. Infracrveno ih pozovu na činjenicu da ih značajan deo toplote prenose kao toplotno zračenje;

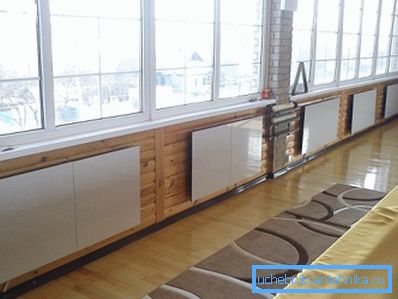

• Keramički radijatori za grejanje su neka vrsta infracrvenih panela čija je prednja površina napravljena od keramičkog granita. Razlika sa spiralnim instrumentima je samo u nešto jednako zagrejanoj površini i atraktivniji izgled.

Iznenađujuće, pozicioniranje infracrvenih grejača kao ekonomičnog izvora toplote ima neke osnove:

1. Grejanje kože osobe infracrvenom zračenjem pomjerava subjektivnu udobnu unutrašnju temperaturu nekoliko stepeni nadole. U prostoriji koja se zagreva infracrvenim panelima, obično se održava 15-16 stepeni, što omogućava smanjenje curenja toplote kroz omotač zgrade;
2. Ista radijacija zagreva pod i, uopšteno govoreći, sve horizontalne i vertikalne površine u donjem dijelu prostorije, što blago redistribuira temperaturu vazduha u prostoriji: maksimalno nije iznad plafona, kao u konvekcijskom grejanju, već iznad poda. Dakle, opet, manje gubitke kroz plafon.

Način montaže

Tradicionalne baterije uključuju zidnu montažu na konzole i konzole.

Međutim, ovo nije jedina opcija.

• Vanjski radijatori za grejanje na otvorenom su, po pravilu, dekorativni proizvodi od livenog gvožđa na ogromnim nogama. Nisu samo lepi, već omogućavaju zagrevanje soba sa lakim zidovima od gipsane ploče ili pjenastog betona;

Međutim: podna ugradnja radijatora bilo koje vrste lako se može izvršiti ručno uz prisustvo montažnih nosača. Zapravo, uputstvo za instalaciju se svodi na pričvršćivanje nosača na podu sidrenim vijcima; sama instalacija je identična opciji za zid.

• Vnutripolnye ili ugrađeni radijatori za grijanje podrazumevaju ugradnju ispod nivoa gotovog poda - u košuljici ili ispod drvenog poda. Pošto je njihova visina ograničena, glavni zahtev za instrumente je maksimalni prenos toplote sa minimalnim dimenzijama. To se postiže upotrebom bakra (ili bakarnih cevi sa aluminijumskim rebrima) i ugradnjom ventilatora sa niskim brzinom na ventilator.

Form faktor

Uz uobičajene segmentne baterije na prodaju možete naći i nekoliko drugih vrsta grejača.

Konvektori

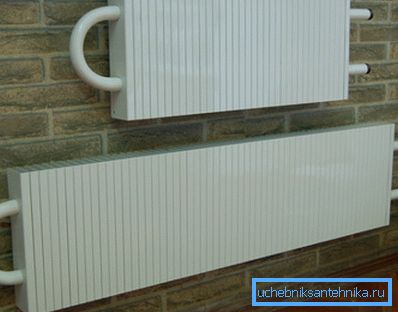

Pod ovim imenom obično je skriveni namotaj s povećanjem rebra za prenos toplote. Konvektor može biti opremljen dekorativnim ekranom i vazdušnim otvora za podešavanje prenosa toplote. Glavna prednost uređaja je visoka mehanička čvrstoća; prenos toplote određuje se materijalom i površinom rebara.

Ploče

Pozvani su lamelarni tanji radijatori, dobijeni zavarivanjem dve kovanog čeličnog lima. Kretanje rashladnog sredstva na prolazima između njih, zapravo, omogućava zagrevanje.

Glavna prednost lamelarnih baterija - kompaktnost: skoro ne uzimaju površinu sobe. Glavni nedostatak je ograničen resurs u odsustvu antikorozivnog premaza: domaće radijatorske ploče od sovjetske službe su služile najviše 7 godina.

Tubular

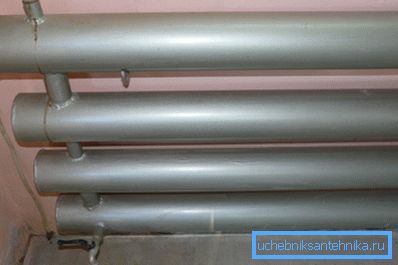

Cijevne čelične baterije mogu biti ili sekcijske ili sve zavarene. Horizontalni radijatori za grejanje ove vrste (registra) često se koriste za grejanje garaža, radionica, skladišta i drugih nestambenih prostorija. Niska toplotna provodnost čelika je kompenzovana velikom veličinom sekcija.

Baseboards

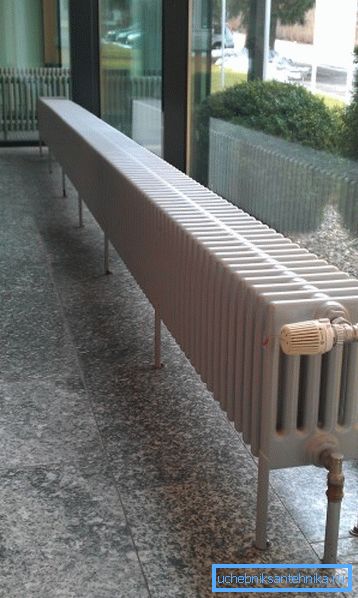

Radijator u pramcu karakteriše minimalna visina sa velikom dužinom i ugradnja na nivou poda. Korisno je za formiranje termalne zavjese pod panoramskim prozorima ili uz zid za zamrzavanje.

Osim toga: baseboard baterija vam omogućava da postavite kancelarijski nameštaj uz zid.

Vertikalno

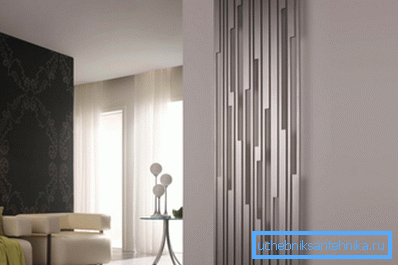

Potpuno suprotno od prethodnog rješenja su uređaji za grijanje sa dijelovima od značajne (od 800 do 2400 mm) visine. Oni su povoljni kada oblik zidova ili lokacija nameštaja ograničava upotrebu tradicionalnih baterija veće dužine. U ulogu materijala za njih mogu biti aluminijum, čelik ili njihova kombinacija.

Zaključak

Nadamo se da će naša minijatura i daleko od potpune kontrole pomoći poštovanom čitaocu u odabiru najboljeg rješenja za njihov dom. Saznajte više o modernim uređajima za grejanje omogućiti video u ovom članku. Successes!
