Vrste priključaka radijatora: serijski, paralelni,

Verovatno bi trebalo odmah obratiti pažnju na činjenicu da direktna veza radijatora grejanja podrazumeva tri glavne opcije - bočno, dno i dijagonalno, ali neke su nijanse moguće. Osim toga, postoje i opcije za konture, koji mogu biti jednodelni ili dvocevni, takođe zavisi i od broja podova u zgradi, a može se uzeti u obzir i sa stanovišta dizajna. Ali više ćemo govoriti o svemu ovome u donjem materijalu, a takođe ćemo vam pokazati i temu teme u ovom članku.

Bočni priključak radijatora za grejanje u jednom cevnom sistemu

Načini povezivanja različito

Raznolikost kontura

Napomena Krug grejanja može biti jednodelni ili dvocevni. Od ovoga zavisi efikasnost prenosa toplote uređaja, kao i načini njihovog povezivanja.

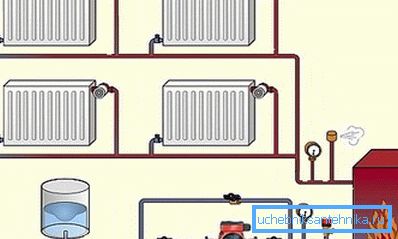

Dijagonalni priključak radijatora za grejanje u jednom cijevnom sistemu
  1. Jedno-cevni sistem grejanja podrazumeva petljanu petlju iz jedne cevi u koju su zagrejani radijatori za grejanje - primjer ove instalacije je prikazan u gornjoj slici:
    • ovde hladnjak, koji se kreće iz kotla, na putu, kroz cijevi manjih promjera, razdvaja kroz baterije i pod pritiskom cirkulacione pumpe vraća se nazad na istu cijev;
    • ali nakon prolaska kroz grejanje, voda gubi temperaturu, dakle, što više radijatora u takvom sistemu, hladnije vode će biti na kraju;
    • u autonomnim sistemima, ne preporučuje se instaliranje više od 3-4 radijatora na jednoj cevnoj cevi kako bi se u svakom od njih moglo održavati približno istu temperaturu;

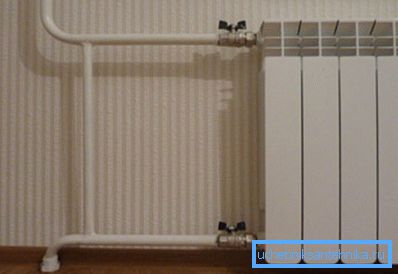

    Jednostruki bypass sistem
    1. U sistemu sa jednim cevima, naročito u višespratnim zgradama, pogodnije je povezati uređaje s bočne strane, ali kako spojiti radijator sa bočnim spojem kako bi se što više smanjila temperatura u narednim baterijama? Da bi to učinili, kratkospojnik, koji se zove "bypass", seče između dovodnih i povratnih cevi i služi dve namene:
      • Prvo, neke vode prolaze kroz cev bez ulaska u bateriju, stoga, nije ohlađena;
      • drugo, zahvaljujući obilaznici, možete se demontirati bez odvoda tečnosti za hlađenje, čak i ako krug prolazi direktno kroz radijator bez obilaznice;

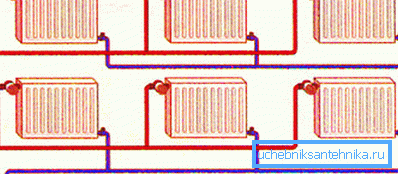

      Princip dvocevne konture
      1. Dvocevno kolo se može nazvati mnogo povoljnije - ovde hladnjak ulazi u radijator sa dovodne cijevi, a ohlađena voda se ispušta u povratnu cev i vraća se u kotao za novo grijanje:
        • Ali troškovi funkcionisanja takvog aranžmana su nešto veći, pošto morate topliti više vode, stoga morate trošiti više energije za plaćanje;
        • Ali takvo kolo nikada ne stvara probleme i možete ugraditi veliki broj radijatora u njega, jer je moguće održati ujednačenu temperaturu u svim;

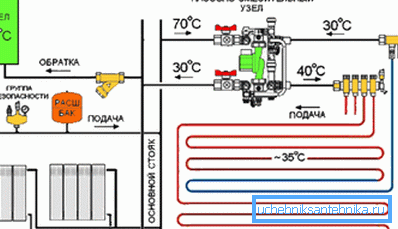

        Zajednička veza
        1. Pored toga, za dvocevni sistem, instrukcija omogućava povezivanje spoja radijatora sa toplim podom, ali to su dva različita uređaja koji zahtevaju cirkulaciju hladnjaka na različitim temperaturama.
          • Ali, uprkos ovom očiglednom neslaganju, takva veza se odvija - trosistemski ventil koji radi na diskretnom sistemu postavljen je na ulazu u podno grejanje, a kada se kolo zagreje do željenog stanja, ventil se aktivira i vruća voda iz feed-a se resetuje na "povratak";
          • Princip takve veze dobro je prikazan u šematski slici iznad ovog stava.

          Sekvencijalno i paralelno

          Serijska veza

          Pored toga, veza može biti serijska i paralelna, tako da je serijska veza radijatora prikazana u gornjoj slici.

          Ova situacija se javlja i kada je obilaznica blokirana i voda iz jednog radijatora odmah prelazi u drugu, zaobilazeći dovod i povratni tok. Ali uopšte nije neophodno da cirkulacija bude dijagonalno preko uređaja - tako da može biti donja bočna veza ("Leningrad") ili jednostrana bočna veza, poenta je da tečnost za prenos toplote odmah izlazi iz baterije na bateriju.

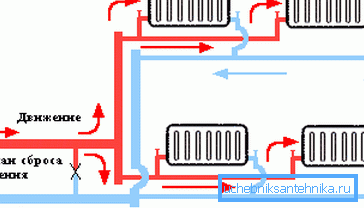

          Paralelno povezivanje

          Kada je priključak radijatora za grejanje paralelan, oni su nezavisni jedni od drugih, zbog toga će temperatura vode u njima biti ravnomerna, kako u prvom tako iu poslednjem uređaju.

          Ali ovo je moguće samo u dvocevnom sistemu, gde količina baterija ne utiče na protok rashladnog sredstva na bilo koji način. Šema takve veze koju vidite na vrhu, a može biti bočna, donja ili dijagonalna.

          Dijagonala, bočno i dno

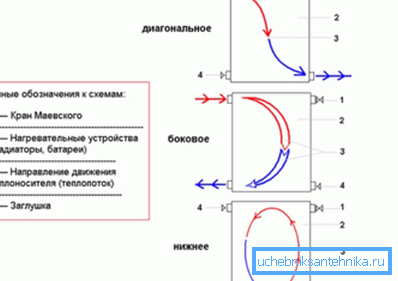

          Opcije za povezivanje radijatora grejanja (odozgo prema dolje): dijagonalno, sa strane, odozdo

          Dijagonalna veza radijatora smatra se optimalnom, jer hladnjak u njoj cirkuliše sa najvećom uniformnošću, tako da kada vidite nominalnu snagu u pratećim dokumentima, proizvođač ide od ove vrste veze kada se cijela oblast uređaja koristi jednako.

          Smatra se da ovdje gubitak maksimalne snage ne postoji i izdaje se na 100%. Postoji još jedna pomoćna opcija kada možete optimalno koristiti cijeli kapacitet, ali je to malo niže.

          Uređaj za grejanje radi nešto lošije (samo 95% nominalne snage), ako je povezan sa strane (s jedne strane ili sa obe strane) - ovdje će grejanje biti intenzivnije na strani snabdevanja.

          Ali sa nižim priključkom, koji se takođe zove "Leningrad", nominalna efikasnost je samo 90%, pošto je cirkulacija otežana visokim pritiskom i, naravno, područje grijanja je najnejednačenije.

          Napomena Pre nego što započnete računanje snage za grejače u vašem stanu ili privatnoj kući, trebalo bi konačno odrediti način povezivanja radijatora. Samo u ovom slučaju moći ćete da izračunate broj segmenata najpravilno.

          Kanal za proširenje kao optimizator distribucije toplote

          Kanal za proširenje, kako rešiti probleme

          Nije uvek moguće priključiti baterije dijagonalno u autonoman ili centralizovan sistem grejanja kako bi se obezbedila maksimalna (100%) izlazna snaga, a postoje razni razlozi za to - postoje i tehničke mogućnosti i karakteristike unutrašnjosti ili jednostavno ljudski faktor - da li ste izgubili ili ne znao je.

          Kada nema mnogo sekcija, u svakom slučaju, ne više od 8-10 komada ili još manje, onda padovi temperature u ukupnoj površini radijatora nisu primetni, a ako su primetni, onda ne mnogo. Međutim, ako je broj sekcija povećan, a takva potreba se javlja veoma često, onda padovi temperature na različitim krajevima istog uređaja mogu da dostignu 10 ° C i još više.

          Naravno, možete se spojiti, odnosno spojiti uređaj dijagonalno i u tom slučaju, rashladna tečnost će biti ravnomerno raspoređena na celom području, ali to nije uvijek moguće zahvaljujući istim tehničkim uvjetima ili unutrašnjim karakteristikama.

          U takvim situacijama postoji neka vrsta panacea - to je produžetak kanala, koji je iz nekog razloga iz nekog razloga veoma teško naći u našim prodavnicama koje prodaju sanitarije, ali se to može uraditi nezavisno.

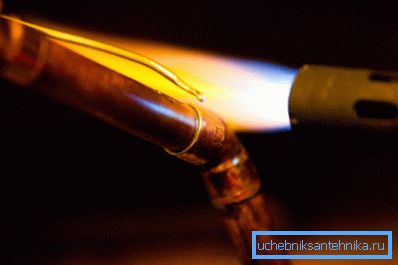

          Grejanje bakarne cevi pre lemljenja

          Da biste to uradili, biće vam potrebna bakarna cev sa spoljnim prečnikom od 18 mm i debljinom zida od najmanje 1 mm, kao i bakarna spojnica za lemljenje (adapter za montažu) sa spoljnim prečnikom od 19,5 mm.

          Dužina cevi izračunava se uzimajući u obzir broj sekcija, tako da njen kraj treba da stigne do spojnice poslednjeg i pretposlednog dela - u nekim slučajevima, produžni kabl se pravi na sredinu radijatora, ali možete u svakom trenutku da isečete cev. Nećemo opisivati ​​proces lemljenja u svim detaljima, samo recimo da fluks ne bi trebalo da stigne u cev, tj. Ne bi trebalo puno toga, jer može nastati zamrznuti kap i voda tokom cirkulacije će napraviti buku.

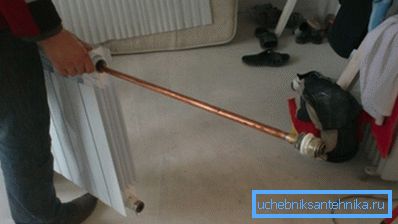

          Na slici: ugradnja produžetka kanala

          Provodnik kanala je instaliran u gornjem delu radijatora, ali je bolje, naravno, da ga koristite zajedno sa termičkom glavom, pomoću koje možete podesiti potrebnu temperaturu. Ali distribucija rashladnog sredstva u oblasti akumulatora sada će biti ravnomerna.

          Zaključak

          Takođe možete povezati radijatore svojim rukama, ako, naravno, imate potrebne alate za ovo. Ali, ako ste početnik u ovom poslu, ne zaboravite da je ovo sasvim odgovorno - curenje sistema tokom grejne sezone nije samo neprijatan fenomen, ali, recimo, neobično. Prema tome, ako se ne oslanjate na svoju snagu, onda je bolje pozvati specijaliste.
