Vrste bimetalnih radijatora. varijante dizajna. koja opcija

Takođe se dogodilo da većina naše velike snage grejne sezone traje najmanje šest meseci, tako da je interesovanje ljudi o kvalitetu uređaja za grijanje daleko od prazne. Liveno gvožđe i čelik koriste se više od 100 godina i sve je poznato o njima, ali koje su prednosti i mane bimetalnih radijatora za grejanje koje su se pojavile relativno skoro, ljudi još uvijek ne znaju u potpunosti. Pokušali smo da sistematiziramo nekoliko tačaka i upoznamo ih.

Vrste dizajna

Kako to naziva naziv, bimetal je sastojak dva različita metala. Najčešće je kombinacija čelika i aluminijuma, mada se takođe proizvode modeli gde se bakar kombinuje sa aluminijumom.

Po pravilu, to je čvrsti ili monolitni bimetalni radijator. Cena takvih bakarno-aluminijumskih panela je najviša, ali njihova prenos toplote je nekoliko puta veća od karakteristika čeličnih kola.

Pored uobičajenog ugljeničnog čelika, na raspolaganju su i baterije, u kojima je jezgro napravljeno od nerđajućeg čelika. Namijenjeni su za sisteme gdje rashladna tečnost ima povišen pH nivo, kao i nestabilan ili visok radni pritisak. Nisu mnogo jeftiniji od bakra. Nerđajući čelik je dobar za visoke zgrade (više od 16 spratova) i ljubitelji ozbiljne sigurnosne marže.

Često, kada ljudi pričaju o takvim strukturama, oni znače ugljenični čelik i aluminijumski tandem.

Ali ovde nije tako jednostavno, postoji tzv. Puni bimetalni radijator i delimičan ili pseudo bimetal.

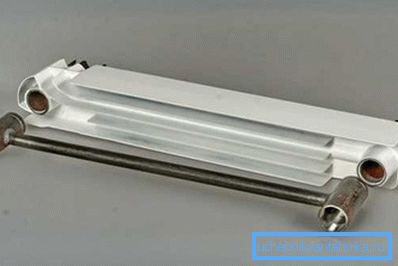

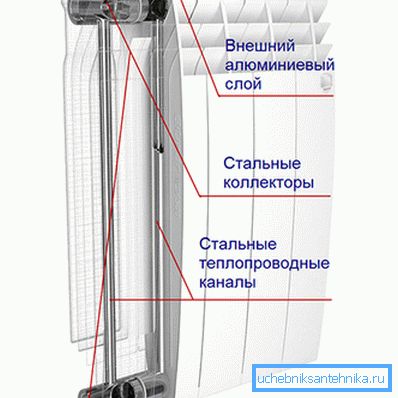

• Izraz puni bimetalni radijator, kaže da u takvoj bateriji ima čvrsto čelično jezgro. Hlađenje u ovom slučaju na bilo koji način nije u kontaktu sa aluminijumskom školjkom. U nekim izvorima, takvi modeli mogu biti nazvani "poboljšani";
• Uređaj je bimetalni radijator sa čeličnom jezgrom, omogućava montažu čeličnih cevi samo u vertikalnim kanalima objekta. Poboljšani i širi horizontalni kanali u takvim baterijama su izrađeni od aluminijuma.

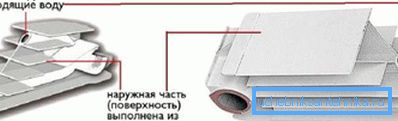

Važno: pune i delimično čelične konstrukcije su dostupne sa jednim i dva vertikalna kanala. Druga opcija ima veću dubinu, ali se razlikuje u poboljšanom prenosu toplote. Pored toga, u najmanju ruku, verovatnoća obaranja obe cijevi odjednom je zanemarljiva.

Koja opcija je bolja

• U urbanim neboderima jedna od najvećih opasnosti je visok pritisak. Ovdje su očigledne prednosti bimetalnih radijatora sa čvrstim čeličnim jezgrom. Radni pritisak u visokim zgradama često iznosi 6-9 atmosfera, što odgovara karakteristikama proizvoda sa delimično čeličnim jezgrom. Ali snaga vodenog čekića može doseći 15 - 30 atmosfera, ali takvi testovi aluminijuma nisu pod silom;

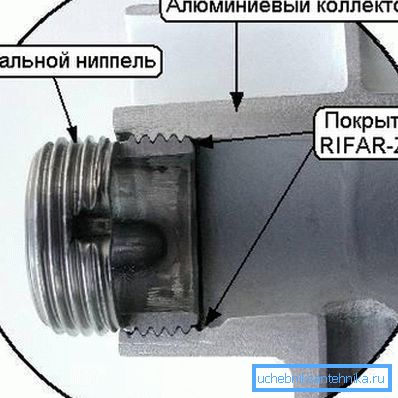

• Pored toga, aluminijumske konstrukcije ne mogu raditi u sistemima gde je prisutan bakar. U slučaju direktnog kontakta aluminijuma i bakra počinje proces elektrohemijske korozije, što neizbežno dovodi do uništavanja aluminijskih komponenti;

Važno: čvrsta bakar-aluminijumska konstrukcija bimetalnih radijatora grejanja omogućava raspored sloja između ovih metala. Proces je složen i skup.

• Drugo ograničenje za aluminijumske delove je pH tečnosti za hlađenje. Gornja granica ovde je 9 jedinica, ali bolje je da se ne "puzi" za 7-8 jedinica;
• Uprkos visokoj snazi ​​i drugim prednostima, agregati sa čeličnim jezgrom imaju slabosti. Prva stvar koja uhvati vaše oko je visoka cena proizvoda. Plus, izlaz toplote takvih baterija je za 10% niži od onog kod mešanih dizajna i 15-20% niži od čistoće aluminijumskih modela;

• Uzimajući u obzir prednosti i slabosti bimetalnih radijatora različitih tipova, zaključili smo da su mešani agregati pritiskajući pritisak do 25 atmosfera i dva vertikalna kanala prilično pogodni za standardne "Hruščove" ili devetospratne zgrade;
• Savremeni neboderi visokog nivoa zahtevaju ozbiljniji pristup. Ovde bi trebalo dati prednost jednoličnom čeličnom jezgru, poželjno nehrđajućeg čelika;
• Što se tiče privatnog sektora, sa lokalnim sistemima male snage, ako je cijev plastična ili čelična, sasvim je dovoljno, relativno jeftine aluminijske baterije sa visokim prenosom toplote.

Savet: primetili smo da u katalogima i na stranicama specijalizovanih sajtova opis nekih modela obavezno sadrži napomenu da je rashladna tečnost u kontaktu samo sa čeličnim cevima. Ostali su skromno tihi u ovom trenutku. Dakle, po detaljnom pregledu, takvi agregati su mešani.

Tehnički podaci

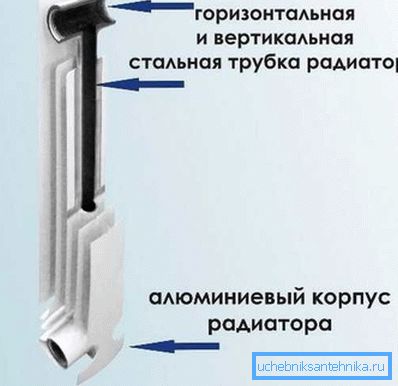

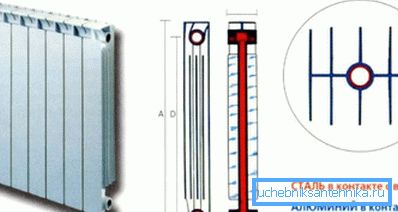

Standardni uređaj bimetalnih radijatora prikazan je na dijagramu. Ali, uprkos opštem principu rasporeda čvorova, karakteristike modela različitih proizvođača mogu znatno da se razlikuju među sobom. Kao što znate, objavljivanje parametara svih modela predstavljenih na modernom tržištu je nerealno. Zato ćemo pričati o prosječnim podacima.

Prenos toplote ili količina toplote koja se pušta u prostorije za takve proizvode je jednostavno luksuzna. Ako govorimo o punom bimetalnom aluminijumskom čeliku, onda su brojke oko 160 - 180 vati. Mešovite jedinice imaju mogućnost isporuke od 170 do 200 vati iz jednog odseka.

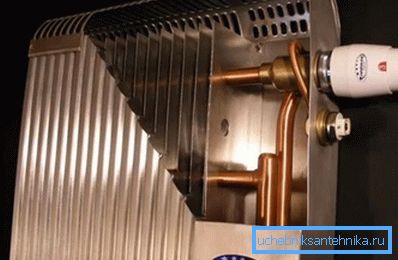

Govoreći o kombinaciji bakra i aluminijuma, treba napomenuti da je prenos toplote takvih panela skoro isti kao i čisti aluminijum. U proseku je 200 - 220 vati. Prema GOST standardima, svi ovi podaci su tačni na temperaturi rashladne tečnosti od 70 ° C. Shodno tome, odstupanje u bilo kom smeru će dovesti do smanjenja ili povećanja prenosa toplote.

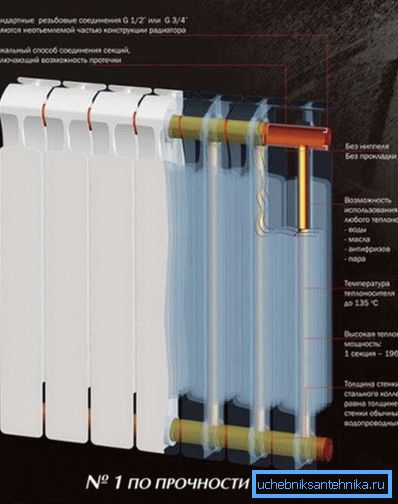

Maksimalni pritisak koji većina bimetalnih struktura može izdržati, kreće se od 16 do 25 atmosfera. Ipak, ugledni proizvođači garantuju da njihovi mješani agregati izdrže do 30 atmosfera, a proizvodi sa čeličnim jezgrom mogu izdržati 40 atmosfera i više.

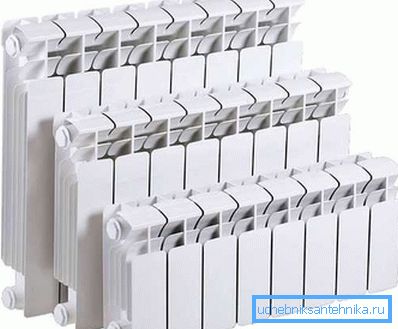

Još jedna prednost ovakvih baterija je širok raspon osovine. Aksijalna veličina je rastojanje između horizontalnih osi gornjih i donjih ulaza. Ovde je 200 mm, 300 mm, 350 mm, 500 mm i 800 mm. Kao što možete videti, postoji puno toga što možete izabrati, iako je veličina 500 mm najčešća.

Važno: mnogi proizvođači određuju gornji limit temperature rashladne tečnosti na 100 stepeni ili više. Ali većina stručnjaka tvrdi da čak i najkvalitetniji bimetal nije u stanju da izdrži temperature iznad 90 °. Sve ostalo više se odnosi na oblast marketinga.

Što se tiče izdržljivosti, u proseku proizvođači kažu oko dvadeset godina garancije i nema razloga za sumnju u to. Neki čvrsti paneli sa jezgrom bakra ili nerđajućeg čelika mogu raditi do 50 godina.

Takođe, mnogi prodavci kažu da je mala količina jednog dela baterije u prosjeku fluktuira na oko 200 grama, što je zapravo tačno. S jedne strane, ovo je, naravno, dobro, jer što je manja zapremina rashladne tečnosti, lakše je da ga zagreje i naknadno kontroliše temperaturu.

Ali, s druge strane, mali kapacitet je postignut usled tankih unutrašnjih kanala, što povećava verovatnoću njihovog blokiranja, posebno u centralizovanim urbanim sistemima.

Izračunajte broj sekcija

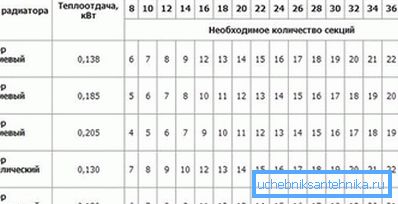

U principu, sve što je potrebno za izračunavanje broja sekcija po sobi je toplotna snaga jednog odseka. Sva prateća uputstva za katalog proizvoda ili proizvoda kompanije sadrže ove podatke. Ali možete računati, na osnovu glasnoće, površine ili gubitka toplote u sobi.

Izračunavanje toplotnih gubitaka, po pravilu, čini profesionalnog inženjera toplote. Ovde, pored tradicionalnih podataka, uzima se i masa različitih koeficijenata i korekcija. Na primer, kao što su debljina zidova, materijal iz koga je izgrađena kuća, broj podova i tako dalje. Ovo je prilično mukotrpni rad, a najčešće se takve kalkulacije vrše u fazi izgradnje kuće.

Za izračunavanje zapremine sobe koriste se standardni standardi, navedeni u odgovarajućem SNiP-u, prema ovim podacima, kako bi se održala prosječna temperatura od 20 ° C u 1 m? Prostor u kućištu troši 41 vati, za strukture ugrađene od cigle ta vrijednost je 34 vati.

Zatim je sve jednostavno, potrebno je da pomnožite dužinu, širinu i visinu prostora, a prema rezultatu kubičnog kapaciteta izračunajte približnu količinu toplote potrebne za zagrevanje kuće.

Poznavajući dizajn kapaciteta koji jedan odsek može izdati, lako je izračunati broj sekcija. Ovaj metod se često koristi u izgradnji privatnih vikendica ili prostorija sa nestandardnim rasporedom.

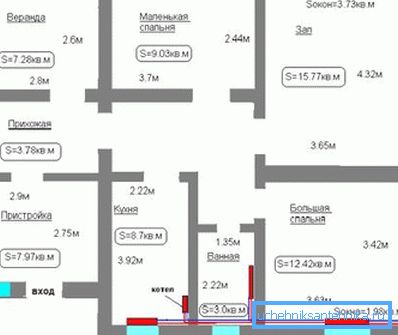

Što se tiče izračunavanja površine sobe, on je prepoznat kao najmanje tačan. Po pravilu, koriste ga stanovnici standardnih gradskih stanova, sa plafonima koji nisu veći od 3m.

Prema istom SNiP-u, kvadratni metar stambenog prostora zahteva 100 W za grejanje. Množenje kvadrature za 100 W i deljenje snage jednog odseka, dobijate broj sekcija.

Savjet: Oba obračuna po zapremini i po površini, ne razlikuju se u tačnosti tabelarnosti. Dakle, ako u prostoriji ima više vanjskih zidova, neogrevenog tavana ili balkona, onda možete sigurno povećati podatke za 20%. Takođe, ne zaboravite na temperaturu vode u našim urbanim sistemima, sigurno je baciti još 10%.

Video u ovom članku sadrži informacije o bimetalnim radijatorima.

Zaključak

Prednosti i nedostaci bimetalnih radijatora grejanja sugerišu da ih treba ugraditi u gradske visoravni ili u privatne kućice sa agresivnim sredstvom za hlađenje, kao što je antifriz. U drugim slučajevima nema smisla plaćati takav visok kvalitet i pouzdanost.
