Vodena pumpa za grijanje: prisilno cirkulaciju rashladnog

Najčešće, moderni sistemi grejanja koriste posebne uređaje koji omogućavaju prisilno cirkulaciju vode. To su vodene pumpe za grejanje i one su posebno relevantne ako je namijenjeno da obezbede zgrade sa velikom površinom toplote.

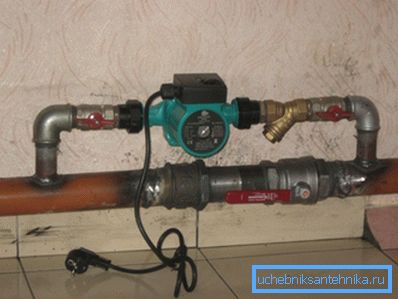

Na fotografiji proizvod u pitanju

Prednosti prisilnog cirkulacije

Pokretanje rashladnog sredstva u sistemima grejanja može se vršiti na prirodan način ili uz pomoć dodatnih uređaja. U prvom slučaju, tečnost cirkuliše zbog razlike u temperaturi, au drugom - zbog pumpi priključenih na električnu mrežu.

Prisilna metoda ima niz nespornih prednosti:

  • Ne postoji potreba za strogo poštovanje pravila za lokaciju cevovoda.
  • Moguće je podesiti temperaturu u pojedinačnim prostorijama tokom rada sistema.
  • U prisustvu uređaja za cirkulaciju mogu se koristiti elementi sa manjim prečnikom.
  • Privreda pri potrošnji goriva je osigurana automatskom regulacijom.

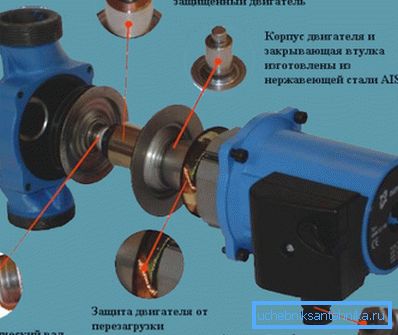

Izgleda da je uređaj u rastavljenom stanju.

Napomena! Glavni nedostatak je da uređaj za prenos rashladne tečnosti zavisi od napajanja. U slučaju nužde na električnim vodovima, sistem će prestati da funkcioniše.

Osnovni tipovi uređaja

Cirkulacione pumpe za sisteme grejanja mogu značajno da variraju, tako da njihova cena može nešto da varira. Neki modeli se mogu razlikovati od velike snage, drugi - indikatori otpornosti na habanje ili bilo koje druge karakteristike. Međutim, svi uređaji mogu biti podeljeni u dva tipa.

Dizajnirani mokri rotor

U takvim uređajima, rotacioni deo se nalazi direktno u pumpanom mediju. Od statorskog radnog kola je odvojen posebnim staklom, koji je napravljen od nerđajućeg čelika. Što se tiče rotora, može se napraviti ne samo od metala, već i iz keramike.

Dizajn proizvoda sa mokrim rotorom.

Efikasnost ovog uređaja za pumpanje tečnosti je oko 50 procenata, a to je obično dovoljno. Novi modeli sa rotorom uronjeni direktno u rashladnu tečnost konstruisani su sa podrškom modularnog principa, kada su blokovi postavljeni u skladu sa potrebnim protokom i veličinom.

Radno kolo ove vrste cirkulacionih pumpi kombinuje prednosti radijalnih i aksijalnih mehanizama. Ležaji zajedno sa rotorom i osovinom formiraju jednu jedinicu. Prilikom lansiranja, takve strukture mogu proizvesti nezavisno uklanjanje vazduha.

Proizvodi sa suvim rotorom

Ovi uređaji karakterišu veća efikasnost, stoga su pogodniji za ugradnju u sisteme gdje je potrebno pumpati velike zapremine. Instrumenti motora ne dolaze u kontakt sa procesnom fluida. Karakteristična karakteristika je prisustvo posebnog zaptivka između motora i pumpe.

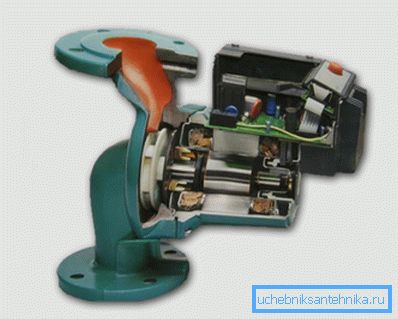

Model uređaja sa suvim rotorom.

Prilikom rada između kliznih površina formira se tanak vodeni film, jer je u sistemu grejanja tečnost pod visokim pritiskom, u poređenju sa okolnom atmosferom. Takva membrana omogućava zaptivanje kada se glavni delovi okreću.

Izrada prstena obično se pravi od aglomerisanog ugljenika, nerđajućeg čelika ili keramike.

Ako govorimo o dizajnerskim karakteristikama, onda možemo razlikovati dvije podvrste proizvoda, čija cijena će se znatno razlikovati.

  • Konzolni uređaji se izrađuju u obliku odvojene strukture, koja nema nikakvu vezu sa telom. Radno kolo i osovina motora povezani su preko posebne spojnice.
  • Monoblok analogi su blok koji uključuje motor i samu tijelo. U ovoj verziji radno kolo se montira na osovinu.

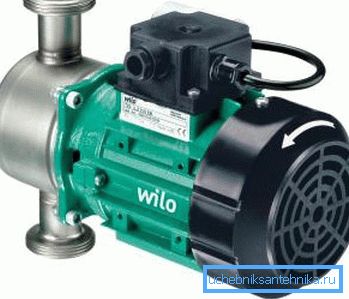

Ovo je model sa rotorom koji nije u kontaktu sa vodom.

Obratite pažnju! Za korišćenje proizvoda sa suvim rotorom za grejanje malih zgrada nema smisla. Možete ih instalirati prilikom stvaranja sistema grejanja u velikim kućicama i drugim velikim zgradama.

Instalacija

Da instalirate uređaj prilično realno svojim rukama, pošto ovaj proces ne podrazumijeva nikakve složene akcije, mada će vam i dalje trebati određene veštine. U kompletu sa glavnim uređajem uvek se isporučuju zaptivni prstenovi i potrebni delovi.

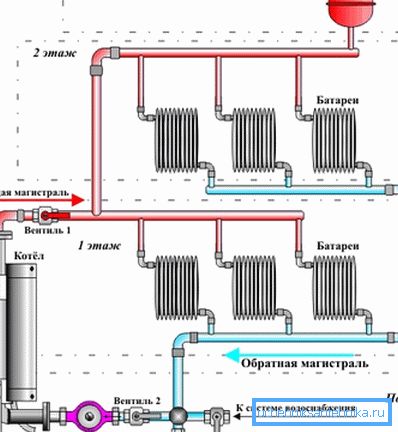

Dobro mesto za instalaciju na šemi.

Glavne odredbe

  • Mesto za ugradnju mora biti odabrano tako da je moguće dodatno instalirati grubi filter. To će zaštititi uređaj od ulaska velikih čestica rđe i drugih uključivanja.
  • Posle rada, radno kolo treba da bude horizontalno. Ako se to zanemari, cirkulaciona pumpa će tokom rada raditi ili će prestati da funkcioniše.
  • Tokom instalacije, mlaznice ne smeju se mešati. Po pravilu se na telo postavljaju posebne strelice koje odražavaju pravac kretanja radnog okruženja.
  • Navojne spojeve moraju biti zaptivene posebnom trakom ili redovnom vučom. Elementi parenja su nužno odvojeni pomoću brtvila.
  • Postavljanje pumpe i zatvarača se vrši direktno na obilaznici, što je neophodno tako da u slučaju nužde hladnjak može proći kroz centralni cjevovod.
  • Pre pokretanja sistema, odvucite vijak na poklopcu. U tom slučaju vazduh će biti uklonjen iz sistema.

Sekvenca akcija

Kada instalirate pumpu, morate se pridržavati određenog plana da biste izbegli teške situacije. Detaljna uputstva za obavljanje poslova su navedena u nastavku.

Odražava najvažnije trenutke.

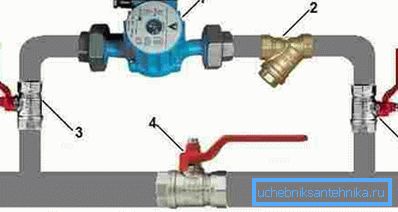

1 - pumpa, 2 - grubi filter, 3 i 4 - preklapajući elementi.
  1. Prvi korak je pripremiti sistem grijanja za ugradnju uređaja.. Da biste to uradili, potpuno uklonite rashladno sredstvo. Poželjno je i čišćenje cjevovoda za grejanje.
  2. Zatim, sama pumpa se instalira direktno na obilazni ventil.. Kada pričvršćujete vratilo motora, kutija se okreće minimalnim naporom. Na ivicama instaliranih dizalica.
  3. Zatim sledi ubacivanje udara u centralni gasovod.. Tokom rada korišteni su specijalna oprema ili aparat za zavarivanje. Kran se takođe instalira na glavnoj cevi.
  4. Montažnim radom prati priključak na električnu mrežu.. Svi modeli rade iz linija sa naponom od 220 volti.
  5. Nakon obavljanja glavnog posla, sistem se testira.. Da bi to učinili, napunjen je rashladnom sredstvom. Ako nema curenja, a cirkulacija je normalna, onda je rad izveden kvalitativno.

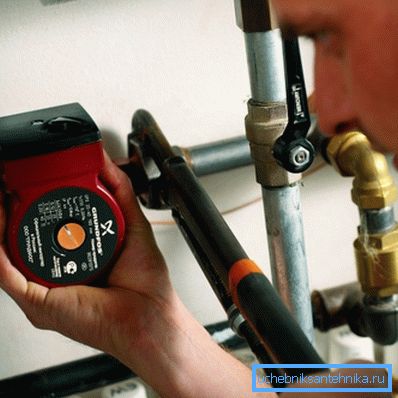

Vizuelna demonstracija instalacije.

Pažnja! Da ne bi ispuštali tečnost iz celog sistema, možete koristiti ventile. Instaliran je direktno ispred mesta gde će se uređaj nalaziti.

Mogući uzroci neuspeha

  • Nepravilno postavljanje terminala i glavnog kabla dovodi do ozbiljnih kvarova.
  • Motor se ne nalazi horizontalno, tako da se nalazi unutrašnji vazduh koji onemogućava uređaj.
  • Slab uređaj za filtriranje prolazi čvrste čestice, u vezi sa funkcionisanjem proizvoda.

Kao zaključak

Cirkulacione pumpe za grijanje vode u modernim sistemima grejanja se smatraju praktično obaveznim elementima, jer se zbog njih vrši instalacija cevovoda uzimajući u obzir estetska razmatranja. Za detaljnije upoznavanje sa uređajem preporučuje se gledanje predloženog videa.
