Visina radijatora. ugradnja tehničkih cjevovoda i opreme.

Postoje dva tipa radijatora u smislu ugradnje - pod i zid, dakle, druga opcija podrazumijeva da se mora posmatrati određena visina instalacije radijatora sa poda, što će omogućiti da se bez problema priključi na sistem grijanja.

Treba odmah reći da ako čekate jasne instrukcije o ovom parametru, to je uzaludno, jer jednostavno ne postoje i uglavnom zavisi od ugradnje kruga grijanja, na visini prozorskih pragova i, konačno, na visini sekcije . Iako je nemoguće reći da ovaj parametar ne razlikuje ono što vam sada predlažemo da pogledate, a takođe i gledati video u ovom članku.

Ugradnja tehničkih cjevovoda i opreme

Preporuka. Kada instalirate sistem, ako dimenzije radijatora za grejanje u visini i dužini omogućavaju njihovo postavljanje ispod prozora, uradite to. Baterija ispod prozora stvara neku vrstu termičke zavese, ograničavajući protok hladnog vazduha sa strane stakla.

• Dakle, na kojoj visini od poda ugraditi radijatore, postavljaju se kada provodite krug grejanja, a takođe zavisi i od toga da li imate ugrađenu cirkulacionu pumpu. Ako će sistem funkcionisati bez prisile, onda je sasvim prirodno da se kroz cijevi treba naginjati nagib, što znači da morate ostaviti prostor za nagib povratne cijevi, ako je sistem dvocevan, ili cijev za napajanje, ako je jedan-cijev.
• U "Leningradu" (jedan cijevni sistem za 3-4 radijatora) baterije se takođe nalaze sa smanjenjem, jer u takvim slučajevima ne pravi posebnu slavinu za grejač - krug prolazi kroz njih pomoću donje strane veze.
• Različiti sistemi i instalacija podrazumevaju da ako odstupite 10-15 cm od poda, instalaciona visina radijatora prema SNiP 3.05.05-84 ("Tehnološka oprema i cevovodi") biće sasvim normalna za bilo koji krug. Tačnije, sam sklop mora biti montiran tako da je moguće usklađivanje sa ovim parametrima.

Koji su konture

U velikoj mjeri postoje dvije vrste radijatorskih krugova - jednoslojna i dvocevna, a sve ostalo je modifikacija postojećeg sistema, bilo da je to mešovito (podno grejanje - radijatori) ili kolektorski sistem grijanja. U bilo kojem od ovih slučajeva, instrukcija zahteva korišćenje jednog ili drugog kola, jednostavno se u obliku sanitarne opreme u obliku trostaznih ili četvorosmernih ventila i češljaka izrađuju različiti dodatci.

Ako se koristi jedan-cijevni sistem, kao u gornjem shematičnom dijagramu, tada ceo prenos toplote je pokriven u jednoj cevi - ostavlja se kotao za napajanje, a takođe se vraća, transportujući već zagrijanu vodu za zagrijavanje.

Radijatori se udara u njega na putu, a vrsta veze ovde nema apsolutno nikakvu razliku - pod stubom, toplotnim ili prisilnim pritiskom, voda, prolazeći kroz utičnice, ulazi i prolazi kroz bateriju, vraćajući se nazad u cev.

Problem je u tome što je rashladna tečnost, koja je prolazila kroz uređaj za grijanje, već izgubila prethodnu temperaturu, pa je, daleko dalje, hladno i što više uređaja u takvom sistemu, hladnije će biti, odlazeći od kotla.

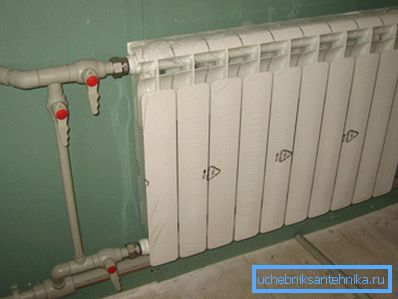

Da bi mogli da demontiraju radijator tokom grejne sezone, bez odvodnjavanja vode, ispred njega se postavlja obilaznica - ovo je cev koja ometava sistem i jasno se vidi na vrhu fotografije, a zatvarači se postavljaju pred samu bateriju.

Pored pomoći u demontažu, obilaznica takođe delimično doprinosi održavanju temperature rashladnog sredstva, jer voda koja prolazi kroz njega ne ulazi u radijator. Ali u visokim zgradama, ovaj uređaj se ponekad koristi pogrešno - postavljaju ga na krov i blokiraju ga, prolazeći čitav protok kroz radijator, stoga oni koji žive daleko dobijaju hladniju vodu.

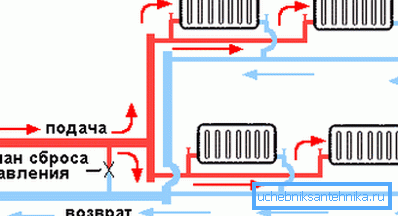

U dvocevnom sistemu nema problema sa hlađenjem, tačnije postoji, ali zavisi samo od dužine same cijevi i, generalno, ispada tako zanemarljivo da se čak ni ne obraća pažnja - u centralizovanim sistemima, linije su zaštićene toplotnom izolacijom i tu su gubici su minimalni.

Stvar je u tome što vruća rashladna tečnost prolazi kroz cev sve radijatore, ali ohlađena voda koja prolazi kroz bateriju ne vraća se, već se ispušta u povratnu cev, čime se održava početna temperatura tokom celog kola, bez obzira na to koliko tačaka .

Ali postoji jedna opomena - cijena instalacije i rada biće nešto viša, jer, prvo, doda se druga cev, a drugo, potrebno je zagrevati više vode, a parametri uređaja nisu bitni, može biti visina radijatora U svakom slučaju 250 mm ili 1200 mm.

Napomena Ako postoji potreba za zajedničkim priključkom radijatora i sistemom podnog grejanja, onda se koristi dvocevni sistem, ali ispred krova vode se postavlja trostrani termostatski ventil, koji redistribuira hladnjak u zavisnosti od njegove temperature.

Pravila ugradnje

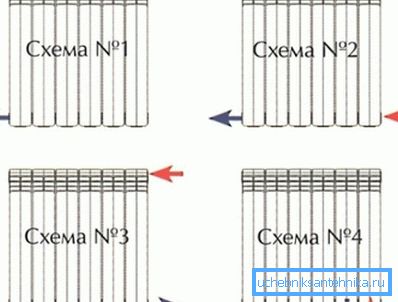

Sva četiri šema povezivanja radijatora koja vidite u gornjoj slici primenjuju se kako za sisteme za grejanje sa jednom cevi, tako i za dvocevne sisteme grejanja - metoda koju ćete koristiti zavisi više od lokacije kruga.

Međutim, u autonomnim sistemima za grejanje sa jednom cevi, prednost se daje nižim ili donjim stranicama, ali to jednostavno zbog jednostavnosti instalacije i više. Osim toga, visina aluminijskih radijatora (ili iz drugog metala) može uticati na vaš izbor - kao što smo rekli, sve se svodi na ergonomiju.

Ako izaberete grejne radijale visine 800 mm, onda se u 99% slučajeva ne nalaze ispod prozora, pošto se morate povući ne samo sa poda, već i iz prozora, najmanje 10 cm, pa se takvi grejači češće koriste kao topao pejzaž na zidovima.

Dakle, najčešća visina bimetalnih radijatora grejanja je 600 mm - tako možete održati rastojanje od poda i do prozora, mada ništa ne sprečava da koristite i uređaje visine 400 ili 500 mm.

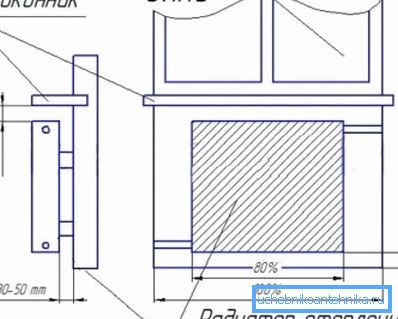

Osim toga, ako instalirate grejni uređaj ispod prozora, morate razmotriti ne samo na kojoj visini želite da visite radijatore, već i da se povučete sa zida tako da je najmanje praznina? dubine uređaja - u suprotnom, prenos toplote će biti značajno potcenjen.

I još jednom želim da se vratim na visinu - ako uspete, pokušajte da izdignete 12 cm od poda, ali zapamtite da ako je ovo rastojanje manje od 10 cm ili više od 15 cm, ponovo ćete znatno potcijeniti efekat prenosa toplote.

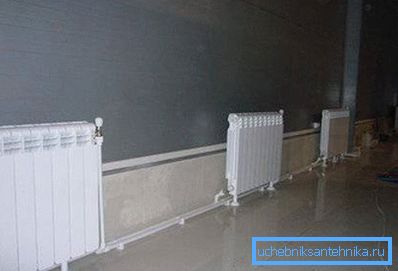

U slučaju kada se instalacija ne odvija ispod prozora, na primjer, ugradnja podova na uređaju, kao na vrhu fotografije (ovde je visina radijatora za grejanje 400 mm), onda treba ukloniti najmanje 20 cm od zida.

Zaključak

U većini slučajeva instaliranje zagrevanja vode vlastitim rukama, svi pokušavaju postaviti grejne uređaje ispod prozora, stoga koriste najčešće visinu - 500-600 mm. Ali to uopšte ne znači, morate se pridržavati ovih standarda.
