Vezivanje radiatora - šeme i priključivanje

Sve u svemu, vezivanje grijača povezuje novog igrača sa igrom. Radijator se uklapa u cevi, opremljen je novim utikačima i regulisanim dizalicama - to je sve, već je u igri.

Ali izrazena jednostavnost će funkcionisati samo kada se sve uradi ispravno, hladnjaci prolaze radiator u pravom smeru, sami radijatori su opremljeni opremom s potpunim razumijevanjem problema kompatibilnosti, priključci su zapečaćeni znanjem.

Nadležni dizajn inputa.

Jednostavan proces, ali znanje je potrebno

Da bismo razumeli ispravnost procesa, podelimo ga u komponente.

Cela instrukcija je sledeća:

  • Dostupne dijagrame za povezivanje radijatora - izaberemo;
  • Kompatibilnost različitih vrsta baterija i fitinga - ček;
  • Radijatori za vezanje sa cevima - pristanište.

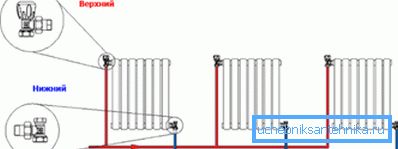

Poznavanje šeme - rešio problem podloge!

Za informacije! Odvojeno, razmatraće se opća pravila prostornog postavljanja radijatora, pošto zanemarivanje može znatno smanjiti efikasnost baterije.

Opšti koncepti

Kršenje jednostavnih pravila za postavljanje baterija može negirati sve naredne faze vezivanja, smanjujući efikasnost jednog linka na 25%.

Dakle:

  • Udaljenost od prozora ne bi trebala biti manja od 10 cm;
  • Udaljenost od poda do donje ivice radijatora ne sme biti manja od 12 cm;
  • Radijator nije postavljen blizu zida, minimalni razmak između njih treba biti 20 mm;

Za vaše informacije! Komplet za montažu sa utikačima uključuje držače za sekcione baterije, a za ploče, pričvršćivači su uključeni u radijator. Oni su prvobitno dizajnirani za potrebni period.

Ali želja našeg čoveka da uštedi novac i uradi sve na svoj način, čini ga. Još jedan trik koji će vas podsjetiti na potrebu za razmakom - grijač s folijskim reflektorima je pričvršćen na zid pod akumulatorom, a između njega i radijatora je potreban razmak.

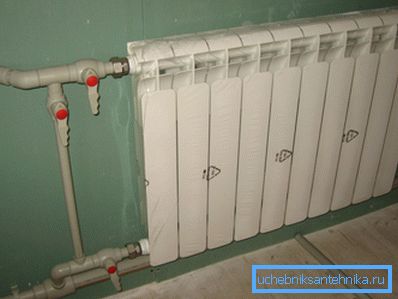

Ne daleko, nije blizu, nije visoka, nije niska.
  • Budite pažljivi sa nicom ispod baterije. Želja da se sakrije grejač može dovesti do gubitka efikasnosti i prenosa toplote. Za ljubitelje estetike, cijena pitanja može biti 10% gubitak prenosa toplote u polu otvorenim nišama i 20% u zatvorenim nišama.

Razumećemo sa šemama

Važno je da pravilno unesete radijator u shemu. U vikendicama, u malim stambenim zgradama mogu biti dve grejne šeme. U stambenim zgradama, po pravilu, jedna opcija.

Ovde su:

  1. Dizajn jednog cevi;
  2. Dvodelna šema.

Sa šemom od jednog cevi, voda iz kotla prolazi kroz ceo ciklus od kotla, preko baterija, do kotla kroz jednu cev.

Teško je reći koja je početna ideja razvojnih inženjera ove šeme, ali ima mnogo nedostataka:

  • Nosač vode ili grejanja pod pritiskom se dovodi do gornje tačke i samodržište se smanjuje. Temperatura vazduha u gornjim prostorijama ili podovima će biti veća nego u donjim;
  • Praktično nema regulacije procesa. Sa jednostavnom opremom možete podesiti izračunanu vrednost za rashladno sredstvo, ali neće biti razloga za donje podove;
  • Hitni rad lokalnih i cjelokupnih risara izaziva puno problema. Neophodno je isključiti riser ili kuću.

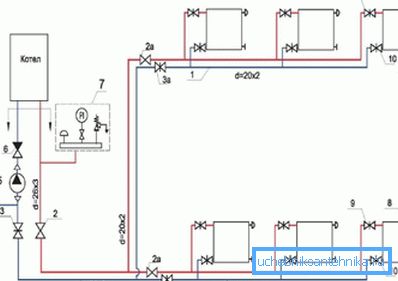

Photo optimalan izgled ožičenja.

Za vaše informacije! Rekao je da nema regulacije procesa, mi smo se udaljili od istine, sada postoje složeni sistemi koji omogućavaju regulisanje ovog procesa. Ali su veoma skupe i dizajnirane su samo za kuće sa nezavisnim bojlerom.

Dvocevni dizajn je jednostavniji i pouzdaniji. Hlađenje se napaja kroz jednu cev, ohlađena voda prolazi kroz drugu.

Postoje dve mogućnosti veze:

  • Prvi - cevi koje vode i oduzimaju, s jedne strane se smiruju;
  • Druga - vodeća cev je u jednom pravcu, a pražnjenje ide na drugu stranu. Ova šema primenjuje se za dugačke i niske baterije, po pravilu, od podnih tipova, za visokokvalitetnu distribuciju toplote.

Pažnja! Bilo kakav tip priključka, cev sa toplom vodom treba da bude na vrhu, a cev sa hladnom vodom, takođe nazvano "povratak", treba biti na dnu. U izvorima ćete naći mogućnost dovoditi toplu vodu odozdo ili alternativno.

Bilo je prihvatljivo prije oko 40 godina, kada je polipropilensko radijatorsko grejanje bilo iz kategorije naučne fantastike, a cevi su bile samo metalne, ali su onda izašle iz situacije. Govorimo odjednom - donji eyeliner tople vode će vas razočarati.

Radijatori su spremni

Skupljanje radijatora neće biti problem, sve se ručno radi standardima:

  • Mi ćemo odrediti vezu šema (toplo napajanje sa vrha, sećate se), dajte donjem dijelu ispod povratnog toka;
  • Na gornjem ulazu, nasuprot ulazu hladnjaka, postavljen je zatvarač sa ventilom Mayevsky za spuštanje vazduha;
  • Na donjem izlazu, naspram povratne utičnice, ugrađujemo uzorak slepog radijatora.

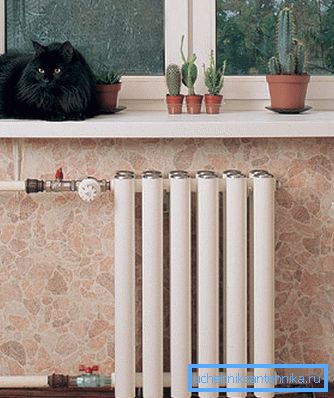

Na ulaznim i izlaznim ugradnim dizalicama.

Savjet! Svi priključci sa navojem za koje gumeni zaptivci nisu obezbeđeni, zaptiveni su vučnom i specijalnom pastom ili specijalnom FUM trakom koja podseća na izolacionu traku.

Nekoliko reči o kompatibilnosti

Materijal Nekretnine
Liveno gvožđe Uzima sve što mu odgovara na nit
Čelik Odlično se oseća od mesinga, nerđajućeg čelika, bakra.
Aluminijum Sirota toleriše bakar, mesing. Galvaniziranje percipira kao neophodnost

Docking - konačni proces

Trenutno u procesu vezivanja mogu učestvovati tri vrste cijevi:

  • Vezivanje livenih gvožđa sa metalnim cevima. Da budem iskren, metalno + liveno gvožđe je varijacija juče. Odabrali smo lijevane željezne baterije zbog njihove pouzdanosti, dugotrajne zadržavanja temperature, molimo vas da koristite, ali cijevi mogu biti zamijenjeni za polipropilen;
  • Vezivanje radijatora grejanja metal-plastičnim cevima. Dosta pouzdana opcija. Ima metalnu ploču, omogućava vam da idete na bilo koja mesta čvrsto dostupna bez promjene šeme veze. Savršeno ponavlja bilo koju krivinu zida.
  • Najzanimljivija je shema cevovoda radijatora za grejanje sa polipropilenom. Sa svim prednostima sličnim metaloplastičnim cevima, polipropilenska jedinjenja su mnogo pouzdanija. Dakle, u ovom slučaju se lemljenje koristi pomoću specijalnih lemilica za takve cijevi.

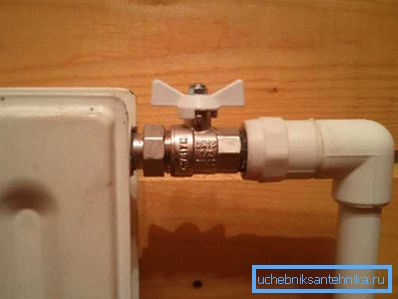

Polipropilen - cevi i lemljenje - monolit.

Savjet! Polipropilenske konstrukcije postavljaju se sporije od metalne plastike, ali dobijate garanciju na cevi, priključcima, lemljenju. U slučaju metalne plastike, temperaturne razlike daju različite proširenja za metal i plastiku, što može dovesti do curenja, iu najneobičnijem momentu.

U zaključku

Pravila vezivanja radijatora su jednostavna: glavna stvar je da znate gde se povezati, a video u ovom članku će vam reći koji fazonski pribor vam je potreban i koji ključ.
