Vertikalni radijatori - njihovi tipovi, proračun i

Odmah je potrebno reći da se vertikalni radijatori koriste ne samo kao uređaji za grejanje, već i kao predmet dekorativne dekoracije u prostoriji - nešto poput originalnog dodatka enterijeru. Govor u ovom slučaju je o zagrevanju vode, tako da nas zanimaju cevasti i panelni uređaji od bimetala ili aluminijuma, kao i njihove operativne karakteristike.

Radijatori vertikalnog tipa

Pored toga, skrećemo vašu pažnju na neke od nijansi u ugradnji takvih grejača, a pored toga ćemo prikazati video u ovom članku.

Vertikalni radijatori

Ako želite da koristite vertikalne nestandardne dugotrajne radijale za grejanje u zatvorenom prostoru (do visine do 1800 mm), morate shvatiti da se oni ne mogu instalirati ispod prozora.

Shodno tome gubite dodatnu toplotnu izolaciju, jer tok toplog vazduha koji se podiže ispred prozora isečuje hladni tok koji dolazi iz stakla. Ali ista situacija stvorena je sistemom podnog grejanja, tako da to nije kritično.

Vrsta

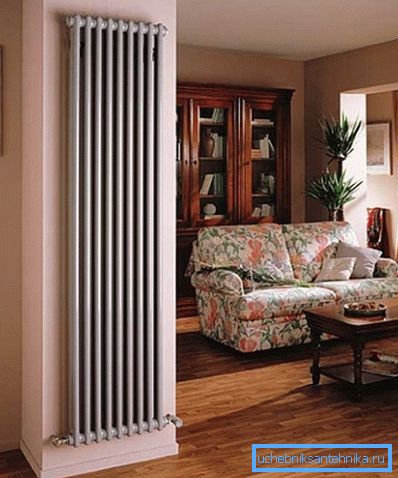

Grejač, kao dodatak enterijeru

  Napomena U stvari, svi radijatori za sistem grejanja vode su vertikalni, jer se njihov rad odvija u takvom položaju. Mogu se proizvoditi od različitih metala i to, zapravo, zavisi od težine i cene. Pored toga, može direktno uticati na efikasnost prenosa toplote.

Savremena litijumska baterija
  • Vertikalni radijatori svinjskog gvožđa spadaju u kategoriju cevastih (kolumnarnih) sekcija, odnosno jedan dio se sastoji, po pravilu, od dve vertikalne cevi ili kolona međusobno povezanih, a broj ovih sekcija može se birati po sopstvenom nahođenju.

Liveno gvožđe je posebno dobro u centralizovanim sistemima grejanja, jer se zbog debljine dugo zagrijava, ali dugo zadržava toplotu, što je vrlo pogodno za povremeno snabdevanje rashladnim fluidom. Uređaji za prašinu imaju dva velika nedostatka - to je veliki volumen (za autonomne sisteme je preskupo, a za centralizovane je skoro neprimetno) i velika masa.

Na fotografiji - čelični panel radiator
  • U ovom trenutku često se koriste čelični grejači, ali su napravljeni samo od panela, koji rade po principu konvekcije - ne proizvode cevaste modele od čelika, iako se mogu napraviti nezavisno, u nehrđajućoj verziji. Zbog velikog broja dimenzija, male težine i relativno niskog troškovnog i atraktivnog dizajna, oni se vrlo često nabavljaju, iako se u većini slučajeva odnosi samo na autonomne sisteme grejanja.

Glavni nedostatak takvih grejača je njihova osjetljivost na koroziju, tako da instrukcija ne preporučuje njihovo korištenje u sistemima sa centralnim grejanjem, jer se zbog visokog pritiska lako može doći do curenja.

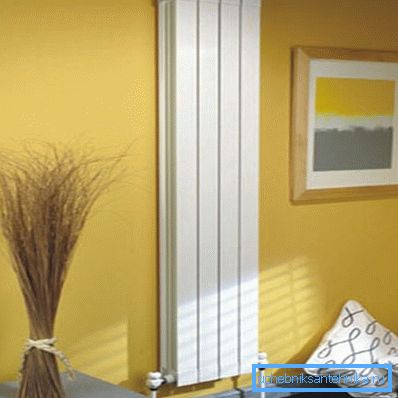

Aluminijski model
  • Glavna prednost modela aluminijuma je najveća disipacija toplote i najmanja težina među svim vrstama grejalica ove vrste, ali među prednostima, naravno, postoji i niz nedostataka. Pre svega, nema smisla ugraditi aluminijumski vertikalni radijatori u centralizovanim sistemima grijanja čak iu niskim zgradama, gdje radni pritisak nije jako visok jer bi trebalo dodati poseban antikorozivni agens u hladnjaku, a to je moguće samo u autonomnim sistemima. Pored toga, trošak takve baterije je prilično visok, ali ovi nedostaci su više nego kompenzacija odličnog dizajna proizvoda.

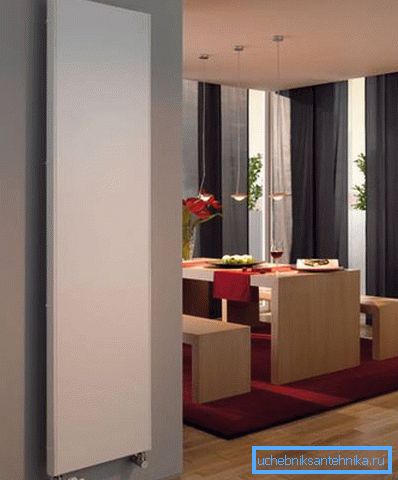

Bimetalni model
  • Po izgledu, aluminijumski i bimetalni modeli su veoma slični, ipak, jedan i drugi imaju cevastu vrstu cirkulacije tečnosti, iako su tehničke karakteristike takvih baterija veoma različite jedne od drugih.

Dakle, bimetalna struktura je cevasti kontejner, gde je čelik unutra, a aluminijum je spolja, stoga, zbog čelika, izdržavaju najviši pritisak koji je moguće u sistemima grejanja, a zahvaljujući aluminijumu, njihov prenos toplote je značajno povećan.

Na tržištu vodovoda, takvi modeli su verovatno najtraženiji, jer se mogu instalirati u sistemima autonomnog i centralizovanog grejanja (takvi grejači su takođe rastavljeni u sekcijama).

Ogledala i ravna radijatora

Ovakvi modeli, kao i na vrhu fotografije, su, po pravilu, vertikalni radijatori za grejanje sa nižim priključkom, koji služe kao odličan dodatak unutrašnjosti prostorije, istovremeno zagrevajući ga.

Možda, za dekorativne prednosti, ovo su najlepši modeli, mada po veličini uglavnom odgovaraju drugim grijačima, stoga će zauzeti što više prostora koliko vam je potrebno.

Takvi radijatori imaju cevni sistem cirkulacije vode i odličan prenos toplote - na primer, predstavljamo ispod tabele ECA proizvoda.

Glatka ploča (širina / visina u mm) Boja Snaga (W) Masa (kg)
4001800 Beli 895 37.9
4001800 Crna 900 37.9
5001800 Beli 1026 46.1
5001800 Crna 1032 46.1
6001800 Beli 1198 54.3
6001800 Crna 1205 54.3

ECA ploča glatka

Panelno ogledalo (širina / visina u mm) Boja Snaga (W) Masa (kg)
4001800 Beli 874 44.1
4001800 Crna 879 44.1
5001800 Beli 996 53.9
5001800 Crna 1001 53.9
6001800 Beli 1173 63.9
6001800 Crna 1180 63.9

ECA panel ogledalo

Izračunavanje i povezivanje

Vertikalni bimetalni radijator

Pre nego što priključite grejače na kolo, morate izračunati njihov broj ili samo snagu jedne jedinice u skladu sa jačinom ili kvadratom stanovanja u kojem će se instalacija odvijati.

Pretpostavimo da instalirate bimetalni vertikalni radijatori grejanja, onda morate pogledati snagu jednog odeljka u pratećim dokumentima, ali na primjer uzimamo 185W, ovo su parametri Mirado.

Za sobe sa plafonima koji ne prelaze 2,7 m i debljinu zida od najmanje 0,6 m, koristi se formula S * 100 / P, gde je S površina sobe, P je snaga jednog odseka, a 100 je broj vatata neophodnih za grejanje m2. Ako uzmemo sobu 30m2, znači Kbroj sekcija= S * 100 / P = 30 * 100/185 = 16.2, ali sigurno je, naravno, bolje koristiti 17 sekcija.

Ali ovakve kalkulacije mogu se napraviti i po prostoru sobe, posebno ako imate visoke plafone ili koristite panelne radijatore koji se ne mogu rastavljati u sekcije.

Koristi formulu P = V * 41,

  • gde je P ukupna snaga grejača,
  • V je zapremina sobe
  • a 41 je broj vatata potrebnih za grejanje m3

Uzimamo sobu sa istim prostorom, ali sa 3m plafona, stoga imamo V = 30 * 3 = 90m3. Dakle, P = V * 41 = 90 * 41 = 3690-3.69 kW - ovo je ukupna snaga jednog ili više grejača potrebnih za takvu sobu.

Priključak hladnjaka donjeg panela

Ako je krug grejanja već montiran, onda je sasvim jednostavno povezati visoki radijator svojim rukama, naročito zato što obično imaju vezu sa donje ili sa donje strane.

Vrlo je važno da to ispravite ispravno, a nije bilo iskosa, a ulazi su tačno odgovarali lokaciji fitinga kola, tako da je tačno označavanje tačaka montiranja zagrada veoma važno. Svaki grejač mora imati ventile i fitinge (slavine) na ulazu i izlazu tako da se može samostalno demontirati.

Zaključak

Nisu sve prostorije uvek potrebne za istu temperaturu vazduha, zbog toga se regulišu vertikalni radijatori odvojeno jedan od drugog, koriste se automatski termostati različitih konstrukcija. Suština rada takvog uređaja je da postavite željenu temperaturu, kada se postigne, ventil se zatvara, a kada padne, prolaz se ponovo otvara.
