Vakumski radijatori: uređaj i princip rada, uglađene

U potrazi za povećanjem efikasnosti uređaja za grejanje, proizvođači su pored tradicionalnog gvožđa i čelika počeli da koriste bakar i aluminijum u proizvodnji radijatora. Kasnije, ideja je stvorila vakuum bateriju - zbog pametnog dizajna takvog grijača treba odmah da se zagreje, a njegova snaga može da premaši najbolje bimetalne kola. Istovremeno, može biti i mobilno (dovoljno je priključiti električne vakuumske radijatore) i protoka (povezano je sa sistemom grejanja).

Uređaj i princip rada

Ključna razlika između vakuumskog radijatora protoka i konvencionalnog radijatora je da se hladnjak u njemu samo pomera kroz dno (cev prolazi kroz dno grejača). U klasičnom radijatoru od livenog gvožđa, topla voda se obično isporučuje odozgo i prolazi kroz sve delove, zagrevajući metal.

U vakuumskim uređajima za zagrevanje površine koristi se nešto drugačiji princip:

• cevi za grijanje sa toplom vodom se zagreje do ključanja tečnosti koja se pumpa u radijator u fabrici;
• onda ova tečnost isparava i kreće se do vrha sekcija;
• hladi i kondenzira na unutrašnjoj površini zidova. Tekućina pod dejstvom gravitacije pomera se na dno i ciklus se ponavlja.

Upotreba obične vode dovela bi do povećane potrošnje energije za isparavanje, te se te baterije koriste posebnom tečnom tečnom tečnom temperaturom. Po pravilu, tečnost litijum-bromida se koristi kako bi se smanjila energija potrebna za njegovo isparavanje, vazduh se ispumpava iz baterije. Zbog toga je tačka ključanja smanjena na 35?

Obratite pažnju! Tečnost litijum-bromida ne može se nazvati korisnim za zdravlje, stoga, ako curenje radiatora, njegovo delovanje odmah treba zaustaviti.

Opisani princip rada vakumskih grejnih radijatora koristi se u bilo kojem i svim uređajima za grejanje ovog tipa. Samo sastav tečnosti, radna temperatura (u zavisnosti od sastava tečnosti) i izgled uređaja može se promeniti.

Prednosti i mane

Teoretski opisani dizajn je bez ozbiljnih grešaka.

Prednosti proizvođača obično uključuju:

• visoka stopa grijanja (obično u sekundama);
• garantovano odsustvo zaglavljivanja vazdušnog saobraćaja - jednostavno nemaju mjesta za formiranje, jer rashladna tečnost prolazi kroz 1 cev;

• količina rashladnog sredstva u sistemu grejanja ne sme biti prevelika. Dovoljno je 10-15 litara, jer kotao ne funkcioniše stalno, trošiće manje energije za grejanje vode;
• proizvođači tvrde da su vakuumski radijatori povećali disipaciju toplote u poređenju sa konvencionalnim radijatorima (o čemu će se dalje razgovarati);

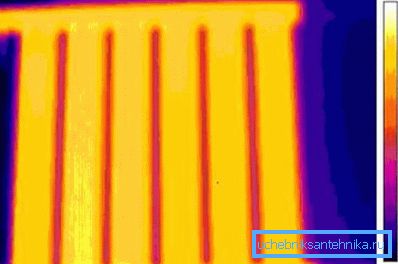

• jednoobrazno grijanje;

• niska hidraulička otpornost.

Među nedostacima može se primetiti:

• visoka cena, cena je nekoliko puta veća od troškova konvencionalnih radijatora;

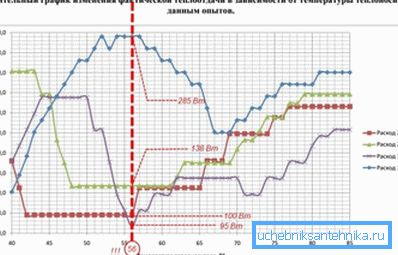

• efikasnost uređaja ovog tipa snažno zavisi od režima temperature. Na primjer, kada se temperatura rashladnog sredstva povećava iznad preporučene vrijednosti, tečnost sa niskim ukapanjem se potpuno mijenja u plinasto stanje, zbog čega prenos toplote iz radijatora pada deset puta. Topla voda jednostavno prolazi kroz cev i toplota se ne prenosi preko njega na zidove baterije.

Obratite pažnju! Za centralizovani sistem grejanja, vakumske baterije moraju biti odabrane uzimajući u obzir tačno šta je temperatura dovoda.

Više o vakuumskim grejačima

Uprkos činjenici da proizvođači kažu dobar skup prednosti u poređenju sa konvencionalnim baterijama, vakumski analogi još nisu toliko rasprostranjeni. Među glavnim razlozima za ovo se može identifikovati ne samo visoki troškovi, već i nedostatak značajnih statističkih podataka o njihovoj upotrebi.

Da li obećanja proizvođača odgovaraju stvarnosti

Proizvođač bilo kog proizvoda pokušava naglasiti prednosti svog proizvoda i skromno zadržava svoje slabosti. U slučaju vakuumskih radijatora, priča je ista, celokupno pitanje je koliko je stvarnost od teorijskih i reklamnih letaka.

Ovakve karakteristike vakuum baterija možemo izdvojiti, o kojima prodavci čuju:

• Baterija je samo posrednik, čija je uloga jednostavno prenos energije iz kotla u kuću. Shodno tome, prenos toplote se ne može povećati samo zato što se vazduh ispušta iz njega i napuni tečnom tečnom materijom, baterija nije generator agregata i ne proizvodi ništa sama po sebi;

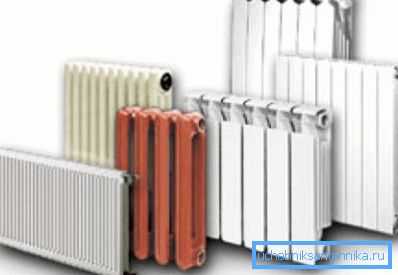

• vakumski radijatori se zagrevaju mnogo brže od gustih livačkih baterija. To jednostavno nema mnogo smisla, potrebno je još sat vremena da se zagreje standardna soba. Pobjeda za nekoliko minuta je apsolutno beznačajna;

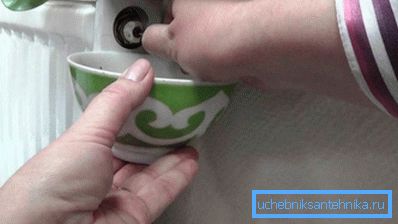

• istinito i potpuno odsustvo zaglavljivanja vazdušnog saobraćaja. Ali u konvencionalnim baterijama ovo već dugo prestane da bude problem. Jednostavnu montažu ventila Mayevsky na gornju stranu grejača, a višak vazduha može se odvoditi nezavisno;

Obratite pažnju! Da biste to uradili, takođe morate osigurati tačan nagib radijatora tokom instalacije. On se malo naginje, tako da se sve vazduh prikuplja u gornjem delu, na slavinu.

• korozija i začepljenje vakuum grejača je takođe nemoguće - razlog je u tome što hladnjak ne prolazi cirkulaciju kroz dijelove akumulatora;
• Mogu se pojaviti problemi u autonomnim sistemima grejanja sa prirodnom cirkulacijom. Činjenica je u tome da se u njima rashladna tečnost pomera zbog razlike u visini između kotla i samog akumulatora. U poređenju sa konvencionalnim sistemom grejanja, visinska razlika će biti manja za visinu baterije, odnosno pritisak u cevi će se takođe smanjiti;

• kao što je hidraulička otpornost, stvarno je mala, ali za hosta ovaj parametar nije apsolutno važan. Ovaj indikator ima značajan efekat samo za preduzeća koja se bave servisiranjem sistema grejanja;
• vakuumski radijatori u autonomnom sistemu grejanja zahtevaju malu količinu vode u sistemu, ali će se kotao morati uključivati ​​češće radi održavanja konstantne temperature. Dakle, ovaj parametar takođe ne može se nazvati neospornom prednošću vakuumskih uređaja preko konvencionalnih. Pored toga, savremeni radijatori koštali su i relativno malu količinu vode;

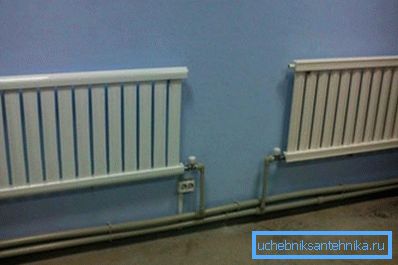

• u opisu obično se kaže da radijator radi i pri niskoj temperaturi rashladnog sredstva, to je tačno, ali prenos toplote je takođe nizak. Stoga, kako bi se postigla udobna temperatura u kući sa niskim temperaturom grejanja, potrebno je povećati područje prenosa toplote (tj. Jednostavno kupiti veći broj skupih grijača);

• Takođe treba napomenuti da je tečnost u bateriji daleko od bezopasnosti. A ako curenje konvencionalne baterije ugrožava samo malo oštećenje imovine, onda će curenje tečnosti litijum-bromida i njegovo isparavanje uticati na zdravlje stanovnika.

Suptilnosti od izbora

S obzirom na sve opisane karakteristike rada vakuumskih radijatora, teško ih je preporučiti za kupovinu. I poenta je u visokoj ceni, efikasnost nije mnogo veća nego u istim bimetalnim grejačima, a možete dobiti mnogo problema.

Ipak, ako nema problema sa finansijama, onda je moguće kupiti takvu bateriju, samo treba da napravite pravi izbor.

Uputstva za izbor su sledeća:

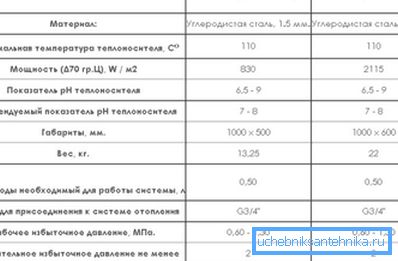

• Prvo morate da se upoznate sa temperaturom uređaja. ako je dizajniran za temperaturu rashladne tečnosti 110-120 ° C, a planirano je da je ugradi u redovnom stanu grada, onda možete zaboraviti na deklarisan učinak;

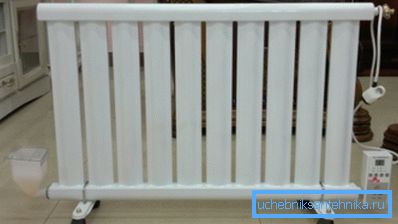

• onda obratite pažnju na izgled, posebno na kvalitet slike. Boja se ne smije nanositi nokatom, ravnomerno nanositi na površinu metala i ne sme imati mrlje i tokove. Laka kvaliteta boja ukazuje na to da je ovaj radijator verovatno loše kvalitete;

• tečnost ne sme biti previše. Dovoljno je samo naginjati bateriju i slušati - lagano šuštanje znači da je sve u redu, gurgling pokazuje da ima puno tečnosti;
• zavarivanje treba da bude čisto, glatko, bez zakrivljenja.

Domaći vakuum grejač

Stvarno je moguće napraviti vakuumski radijator sopstvenim rukama. Sve što je potrebno za ovo je stara konvencionalna baterija i isparljiva tečnost. Nepoželjna je upotreba vode, jer će se efikasnost grijača smanjiti.

Sklop se izvodi u sledećem nizu:

• cev sa nosačem grejanja će proći kroz donji kanal, tako da se utikači uklanjaju na dnu cevi, cijevi se ubacuju, spojevi se zaptivaju;

• u gornjem delu radijatora će vam trebati rupu da ga napunite tekućinom sa malim otopljenjem. Alkohol može biti izolovan od raspoloživih analoga mešavine litijum-bromida, lako isparava i bezopasan za ljude;

Obratite pažnju! Do stajanja nije potrebno napuniti bateriju, dovoljno je da tečnost pokriva cijev pomoću rashladne tečnosti.

• Nakon toga, najteži dio je pumpa vazduha. Bez kompresora, ovo neće raditi;
• takođe ćete morati sami da izvršite kalibraciju uređaja kako biste identifikovali optimalne uslove rada. Moguće je povećati temperaturu rashladne tečnosti za 5-10 ° C i izmeriti površinsku temperaturu baterije za svaku novu vrijednost.

Umjesto cijevi protoka, može se ubaciti i grijač sa termostatom. U ovom slučaju dobijamo univerzalni uređaj koji se može koristiti kao dodatak konvencionalnom grejanju.

Sumirajući

Vakuumski radijatori za grejanje su zanimljiva ideja koja zahteva ozbiljna istraživanja. Do sada, efikasnost takvih grejača može se ocijeniti samo pregledom retkih vlasnika, ali od strane oglašivačkih proizvođača. U budućnosti, s obzirom na nižu cenu, mogu se smatrati analognim konvencionalnim radijatorima.

Video u ovom članku pokazuje princip rada takvih uređaja za grijanje.
