Ugradnja aluminijumskih radijatora za grejanje: odabir vrste

Aluminijumske baterije su mnogo lakše od konvencionalnog livenog gvožđa, tako da ih možete sami instalirati bez pomoći. Efikasnost uređaja za grejanje takođe zavisi od tačnosti njegove instalacije, tako da je vredno zadržati na ovom pitanju.

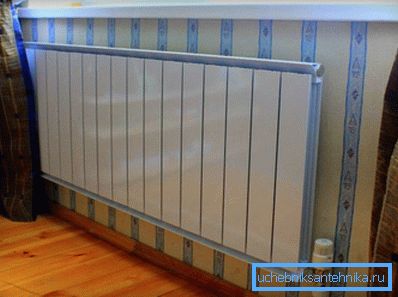

Instalacija je odlična

Pripremna faza

Pre nego što instalirate aluminijumski radijator sopstvenim rukama, potrebno je da odlučite o nekoliko tačaka:

  • proverite da li je dovoljan toplotni kapacitet uređaja. Možda je takva situacija da kupljena baterija nema dovoljno toplote zbog niske temperature hladnjaka na ulazu. U ovom slučaju, morate samo dodati nekoliko odjeljka, kako je to učinjeno opisano u nastavku;
  • proverite veličinu. Moderni grejači prenose toplotu u prostoriju ne samo zbog zračenja sa površine, već i zbog konvekcije, tako da prozorski poligon ne bi trebalo da bude previše blizu njega;

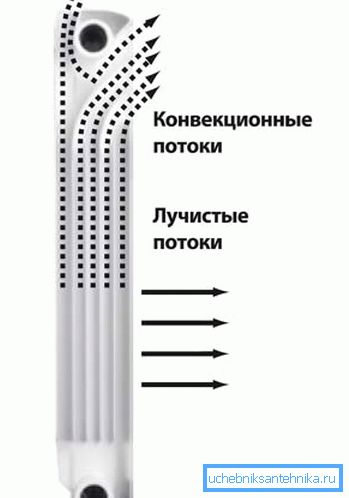

Šema rada aluminijumske baterije

Obratite pažnju! Oblik aluminijumskih rebara objašnjava činjenica da je potrebno usmeriti protok vazduha odozdo prema gore.

  • odlučiti o vrsti pričvršćivača. U principu, kompletan set obično uključuje pričvršćivanje kako biste jednostavno objesili grejač na zidu. Ali ponekad je bolje kupiti zasebne zagrade za montiranje poda (naročito pošto je cijena jeftina), ova opcija je pogodna ako je baterija ugrađena u tanku gips kartonsku tablu ili jednostavno ne želite da bušite rupe u zidu.

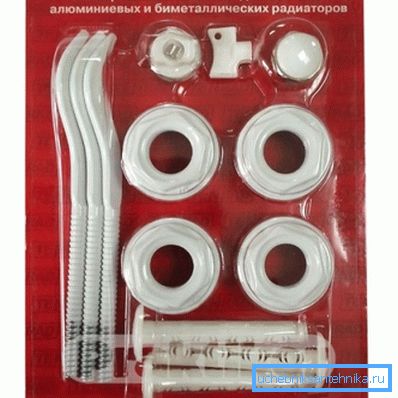

Na fotografiji - komplet za ugradnju aluminijumske baterije

Izaberite vrstu veze

Prije ugradnje aluminijumskih radijatora, problem sa vrstom veze treba rešiti. Emisija toplote uređaja za grejanje direktno zavisi od toga.

Moguće opcije za povezivanje grejača kao:

  • dijagonala (to je takođe i krst) - u ovom slučaju, rashladna tečnost se isporučuje sa gornje strane grijača, a hlađena tečnost izlazi na suprotnoj strani od dna. Zbog toga baterija se ravnomerno zagreva, a gubici nisu veći od 2%;
  • sa jednosmernom vezom, gubitak je nešto više, do 5%;

Obratite pažnju! Ako broj segmenata grejača prelazi 12, onda je jednosmerna veza neefikasna. Činjenica je da se odvojeni odjeljci sa ovom metodom povezivanja jednostavno ne zagrevaju.

  • sa donjim priključkom (snabdevanje i povratak sa različitih strana) gubici iznose 12-13%;
  • donja jednosmerna veza je najnepovoljnija u smislu prenosa toplote baterije. Gubici mogu biti do 20%, ali cevi mogu biti sakrivene ispod poda, tako da se ovaj način povezivanja često koristi.
Opcije za povezivanje grejne baterije

Instalacijska tehnologija

Cijeli proces se može podijeliti u dvije faze - prvo, pričvršćuju se pričvršćivači za bateriju, a zatim se jednostavno visi na konzolama i spojeni na dovod i povratni tok. Nakon toga će biti potrebno samo provjeriti nejasnost priključaka i ne zaboraviti da zatvorite nepotrebne otvore na bočnim stranama. Ako su potrebne dodatne sekcije, ovaj postupak se vrši pre montiranja pričvršćivača u zid.

Dodajte odeljak

Da biste dodali dodatni odeljak radiatoru, trebaju vam 2 bradavice sa lijevim i desnim navojem na 2 strane, za ekstra stezanje su vam potrebne i grejne kutije otporne na toplotu.

Upute za dodavanje odeljka na bateriju izgledaju ovako:

  • grejač mora biti postavljen na pod, stol ili bilo koju drugu horizontalnu površinu;
  • onda su bradavice umetnute u rupice na radijatoru, dok ne zaboravljaju zaptivke;
  • njima je dodatni odeljak i okretanje bradavica se postepeno pritisne na bateriju;
  • u isto vreme, obe bradavice treba postepeno rotirati, bukvalno sa 1-2 obrtanja, to je neophodno tako da se sekciju ne okreće i metal kolektora nije deformisan.

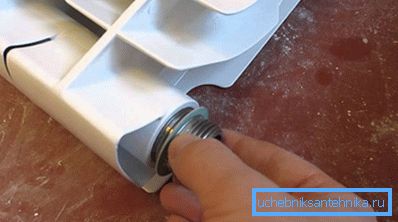

Fotografija prikazuje bradavicu sa različitim navojem.

Nakon dodavanja odeljka, sve što ostaje je provera zategnutosti spojeva i možete nastaviti sa instaliranjem grejača.

Instalacija i priključak radijatora

Najčešće se koriste samo pričvršćivači za aluminijumske radijatore, njihova težina je nekoliko puta manja od livenog gvožđa, tako da dodatna podrška odozdo jednostavno nije potrebna.

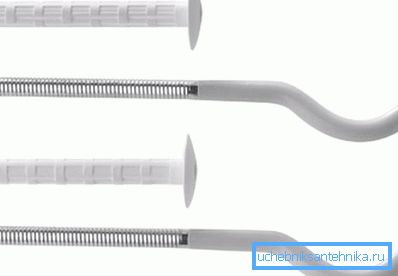

Nosači za visi radijator

Broj pričvršćivača zavisi od toga koliko se dijelova nalazi u grijaču, tako da su i pričvršćivači postavljeni ne samo na vrhu, već i na dnu uređaja. Sa brojem sekcija do 9, u gornjem dijelu uređaja nalazi se samo 1 nosač, a 2 u donjem delu. Detaljniji podaci su navedeni u tabeli.

Zavisnost broja zagrada na broju radijatorskih sekcija

Broj sekcija 3-9 10-14 15-20 21-24 25-28
Broj donjih zagrada 1 2 2 2 3
Broj gornjih zagrada 2 2 3 4 4

Što se tiče pravilnog instaliranja aluminijskog radijatora, rad počinje markiranjem rupica za montiranje. Uprkos maloj težini grijača, najbolje je koristiti sidra. Ruka je jednostavno bušena ispod gredice, u njega se ubacuje plastični deo, a onda se u njega ubaci metalni nosač.

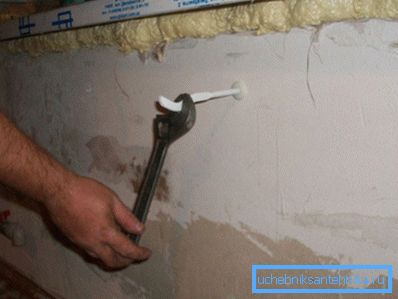

Nosači se jednostavno uvijaju u pripremljenu rupu.

U tom slučaju, plastični umetak se širi i sigurno je fiksiran zbog sile trenja. Ovo je sasvim dovoljno da izdrži opterećenje ne samo od aluminijuma, već i od teže baterije.

Posle toga ostaje samo da se reši problem kako visiti aluminijumski radijator. Jedini uslov u ovoj fazi je da ga izjednačimo na nivou izgradnje. Sa jakom pristrasnošću, zagrevanje uređaja za grejanje će se značajno pogoršati, pa samim tim i prenos toplote će biti manji.

Vodite računa o horizontalnom uređaju

Prilikom povezivanja na dovodne i povratne cijevi, preporučuje se korištenje kuglastih ventila, kako bi se u toku curenja mogao brzo blokirati protok rashladnog sredstva u radijator. Da ne bi došlo do narušavanja rada sistema grejanja, biće potreban obilazni uređaj (kratkospojnik), koji će omogućiti cirkulaciju rashladnog sredstva oko uređaja za grejanje sa invaliditetom.

Podne zagrade

Ovaj tip pričvršćivanja se koristi u slučajevima kada zid nema dovoljno nosivosti ili zbog veličine grejača nema smisla u visini (u slučaju niskih radijatora).

Sličan je dizajn zagrada ovog tipa - to je plastična ili metalna noga sa širokim dnom (za veću stabilnost), u gornjem delu nalazi se ugradnja za ugradnju radijatora i pričvršćivača. Ponekad je umjesto držača koristio mali fleksibilni lanac (strukturno sličan lancu motorne pile). Fiksacija je neophodna tako da radijator ne padne u slučaju slučajnog kontakta sa njim.

Podna konzola

U slučaju podne montaže, lakše je rešiti problem instaliranja aluminijskih radijatora. Sa brojem preseka do 12-15, biće potrebni 2 nosača, sa većim brojem od najmanje 3. Pričvršćivači se postavljaju na pod, po pravilu su pričvršćeni sidrenjem ili običnim šrafovima (u slučaju drvenog poda).

Podna montaža obično se koristi za grejače niske ili srednje visine. Ako rastojanje između osovina prelazi 500 mm, za pouzdanost preporučuje se pričvršćivanje baterije na zid na vrhu. U tom slučaju, samo pričvršćivanje je neophodno samo za stabilnost grijača, a čitavo opterećenje će pasti na podne zagrade.

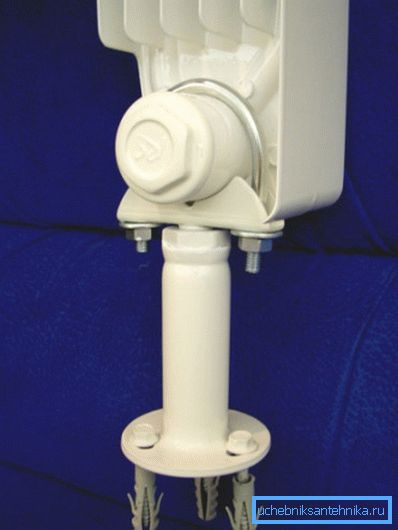

Sklop skupa

Na kraju

Postupak ugradnje aluminijumskih modela praktično se ne razlikuje od ugradnje konvencionalnog liva ili bimetalnih baterija. Koriste se iste vrste pričvrsnika, a tehnologija ostaje ista. Pored standardnih zidnih nosača, mogu se koristiti i podne montaže, ponekad je to jedina mogućnost instalacije. Predložene informacije će pomoći ne samo da pravilno instalirate bateriju već i da odaberete odgovarajući tip nosača.

Video u ovom članku pokazuje proces montaže i instalacije aluminijskog radijatora.
