Trostrani ventil za grejanje: svrha, uređaj, karakteristike

Za ugradnju sistema grejanja koriste se različiti ventili i regulacioni ventili, a za uspješno montiranje vodovoda sa vlastitim rukama potrebno je razumjeti. Želimo da razmotrimo jedan od najfunkcionalnijih tipova takvih ventila - trostrani ventil.

Multiport dizalice

Uređaj

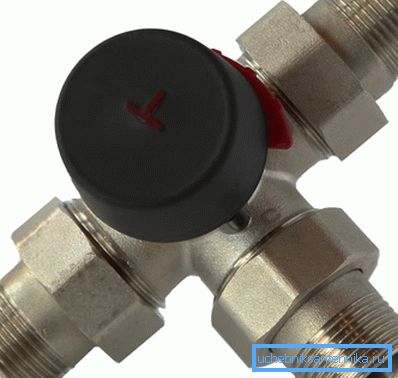

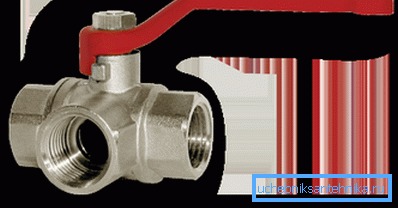

Trostrani ventil je T-profilna grana cijevi sa mehanizmom za zaključavanje i podešavanje. Uređaj ima dva ulaza i jedan izlaz, a ako ga okrenete suprotno - jedan ulaz i dva izlaza.

Ulazni ulazi označeni su slovima A i B, a izlaz - AB.

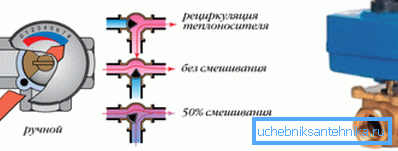

Mehanizam zaključavanja ima tri položaja (tri okreta):

1. Na prvoj poziciji voda ulazi na ulaz A i izlazi iz izlaza AB, dok je ulaz B potpuno blokiran;
2. Na drugoj poziciji, voda se kreće od ulaza B do izlaza AB, a ulaz A je potpuno blokiran;
3. Na trećoj poziciji voda teče u oba ulaza A i B, a na izlazu AB dobijamo mešavinu dva toka.

Obratite pažnju! Navedene odredbe su fer za prilagođavanje modela. Proizvodi namenjeni isključivo za promenu strujanja nemaju treću poziciju.

Mehanizam zaključavanja može se urediti na različite načine:

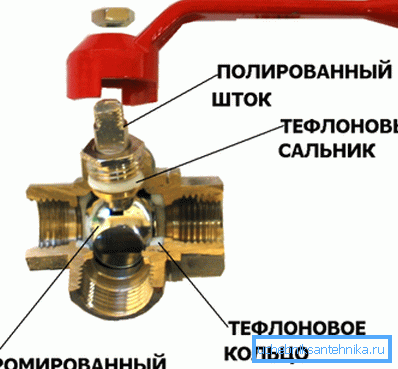

• Sharovy. Dizajniran za prebacivanje navoja preklapanjem jednog od kanala. Prilagođavanje je loše;
• Rotari. Koristi se za podešavanje, jer omogućava glatko otvaranje i zatvaranje kanala;

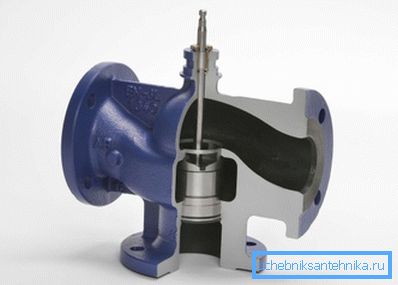

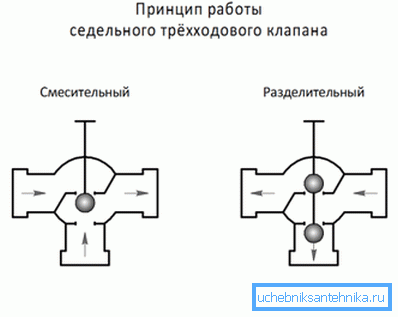

• Saddle. Može imati i zaključavanje i prilagođavanje dizajna.

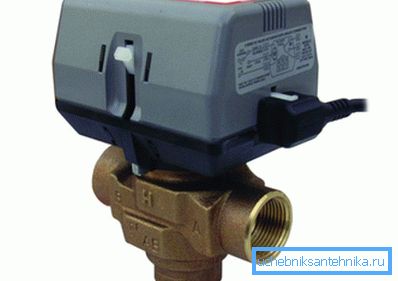

Mehanizam se kontroliše ručno pomoću ručice (ručnog točka) ili pomoću električnog pogona. Opremljeni servosom, proizvodi se mogu ugraditi u sisteme sa automatskim upravljanjem.

Obratite pažnju! Uprkos tako značajnoj funkcionalnosti i određene neophodnosti, dizajn uređaja je prilično jednostavan i stoga je njegova cena niska.

Svrha i funkcije

Trostrani ventil može obavljati tri funkcije:

1. Mešanje protoka rashladnog sredstva. Koristi se kada je neophodno mešati povratni tok u dovod kako bi spustio temperaturu protoka na niske temperaturne krugove ili prilagodio snagu radiatora bez promjene rada kotla;
2. Razdvajanje jednog toka na dva kanala. Koristi se za ispuštanje zagrejane rashladne tečnosti u sistem tople vode ili rezervoara, bojler itd.
3. Promena smera rashladne tečnosti. Koristi se kada nekoliko uređaja radi zajedno u istom sistemu, kao i da prebacuje krug u režim recirkulacije.

Razmotrite jedan od najčešćih slučajeva: kotao za grejanje je povezan sa instalacijom radijatora i grejanim podnim kolektorima. Kao što je poznato, nosač toplote za radijatore ima temperaturu od oko 70 do 95 stepeni, dok nosač toplote za sistem toplih poda ne treba zagrijati iznad 40-50 stepeni.

Ako smanjimo temperaturu hladnjaka, radijatori neće raditi normalno, a kuća će postati hladna. Ako služi ključanu vodu na toplom podu, biće neprijatno hodati po podu. Šta da radimo?

Ovo je trodimenzionalni ventil dostupan. Povratni gasovod je povezan sa dovodom na kolektor toplotne obilaznice pomoću trosmernog ventila, koji je podešen na režim mešanja.

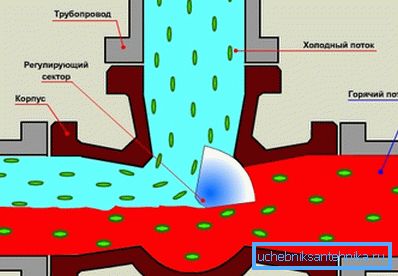

Kao rezultat, hladni tok iz povratnog toka se miješa u tok tople vode, a temperatura rezultujućeg mlaza je u proseku na 40 do 50 stepeni koji su nam potrebni. Po želji, podešavanjem položaja poklopca možete podići ili spustiti temperaturu u konturi poda.

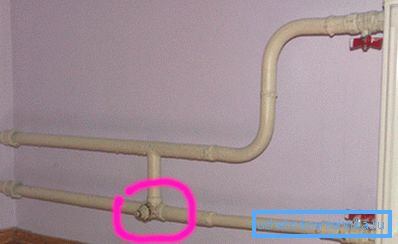

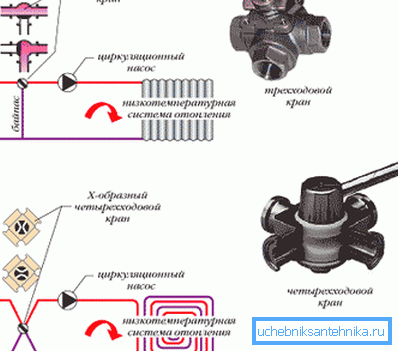

Drugi primer je povezivanje radijatora preko bajpas na isti način. Kada je slavina u položaju miješanja, temperatura radijatora postaje niža od temperature hladnjaka koja teče iz kotla, dok ostatak uređaja dobija manje ohlađenu vodu.

Ako prebacimo ručicu i isključimo obilaznicu, radijator će raditi punim kapacitetom. Ako je potrebno da isključimo uređaj, jednostavno postavimo ventil u režim za isključivanje i otvorimo zaobljeni ventil i isključimo ventil za zaustavljanje na ulazu radiatora. Nakon toga, rashladna tečnost cirkuliše oko ove baterije.

  Obratite pažnju! Moguće je koristiti četvorosmerni ventil koji ne zahteva obilaznicu.

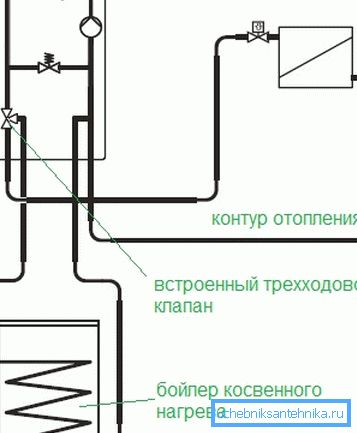

Konačno, uputstvo dozvoljava upotrebu višesmernog ventila u višekorisničkim sistemima sa paralelnim radnim kotlovima, bojlerom i indirektnim kotlom za grijanje, sa vodom za grejanje i snabdevanje toplom vodom. Uređaji omogućavaju da odvoje tokove i regulišu njihovu temperaturu, osiguravajući zajednički rad više jedinica i krugova.

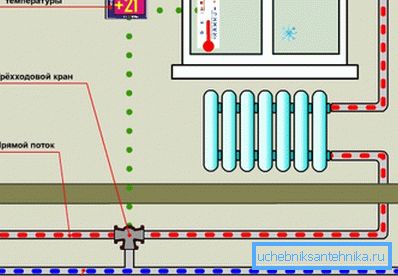

Obratite pažnju! Ako je ventil sa servo pogonom povezan na termostat, onda kada temperatura sobne temperature pada, regulator će dati komandu za motor i zatvoriti ga bypass. Kada se dostigne željena vrednost, uređaj će se vratiti u režim mešanja.

Zaključak

Trostrani ventili omogućavaju mešanje, razdvajanje i prebacivanje pravca protoka u kola sistema grejanja. Video će vam pomoći da vizuelno proverite njihovu efikasnost i funkcionalnost.
