Termostat za radijator: namena upotrebe, vrste, instalacione

Kada i koji termostat se koristi za radijatore? Koji dizajn ovog uređaja nudi moderno tržište? Kako pravilno postaviti termostat? U našem materijalu ćemo pokušati pronaći odgovore na ova i neka druga pitanja.

Termostatski kit za grejanje vode radiatora.

Šta je to

Termostat je uređaj za održavanje konstantne temperature bilo kog medija.

Što se tiče grejanja, postoje dve kategorije uređaja:

  • Namijenjeni za prilagođavanje propustljivosti linijskih uređaja koriste se u sistemima za grijanje vode;
  • Termostati, namenjeni za uključivanje i isključivanje električnih grejača u zavisnosti od temperature okoline, predvidljivo se koriste kod različitih vrsta električnih grejača - konvektora, uljnih radijatora, kablovskog i podnog grejanja.

Napomena: rad uređaja iste klase može se zasnivati ​​na različitim fizičkim principima. Detaljnije ćemo se upoznati s njima u odgovarajućem dijelu teksta.

Zašto ti je to potrebno?

Ciljevi korišćenja termostata u sistemima grejanja su, zapravo, samo dva:

  1. Održavajte ugodnu temperaturu vazduha u potpuno automatskom režimu, bez intervencije vlasnika.
  2. Uštede energije (električne i toplotne).

Kada se vremenski uslovi pogoršaju (ulica se smanjuje, vetar se povećava), prenos toplote kroz koverte u zgradama se povećava; dok se vazduh hladi u prostoriji, termostat povećava izlaz toplote grejača. Sa prekomernim zagrevanjem prostora, nema potrebe za prekomernom ventilacijom: sam termostat će smanjiti prenos toplote na željeni nivo.

Termostat stabilizuje temperaturu u sobi.

Klasifikacija i uređaj

Sada ćemo se upoznati sa različitim vrstama termostatskih uređaja.

Termostatski ventil

Koristi se u kombinaciji sa različitim vrstama termalnih glava u sistemima za grijanje vode. Rad ventila se smanjuje na ograničavanje protoka rashladnog sredstva kroz grejač.

Strukturno, snažno liči na dušu, što je, pak, modifikacija vijčanog ventila:

  • Štap aktivira ventil - ravna ili konusna;
  • Ventil se spušta u sedlo i potpuno ili delimično blokira protok vode kroz rupu u njoj.
Uređaj je termostatski ventil.

Kao vijčani ventil, termostatski ventil uključuje kretanje medijuma kroz svoje telo samo u jednom pravcu: rashladna tečnost mora tekući i isključivo donijeti odozdo. Smer kretanja rashladne tečnosti uvek označava strelica na telu.

Razlika ovog elementa regulacionih ventila od gasa je da njegov štap ne vozi pištolj, već spoljnim regulacionim uređajem - termostatskom glavom.

Bellows Thermal Head

Apsolutna većina termalnih glava koje nudi moderno tržište pripada ovom tipu. Njihovo dostojanstvo je prilično pristupačna cena, počev od oko 400 rubalja. Termostatska glava mehura nije nestabilna; njegova funkcionalnost je ograničena stalnim podešavanjem prolaznosti ventila uz održavanje podešene temperature medija bez ikakvih cikličnih fluktuacija.

Princip rada baziran je na značajnoj ekspanziji temperature nekog tečnog i gasovitog materijala: sadržaj meha (valovita cev u kućištu uređaja) se širi kada se zagreva i pritiska na stubu ventila.

Kod hlađenja i smanjenja dužine meha, povratna opruga se uključuje. Temperatura se postavlja normalnim navojem, koji pomiče steblo u odnosu na meh.

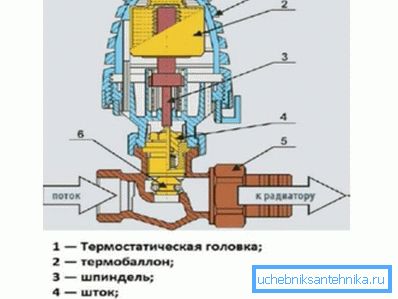

Uređaj zvono termohead.

Napomena: glave ovog tipa mogu biti opremljene spoljnim termalnim senzorom na kapilarnoj cevi, preko koje se radni medij koji se proširuje u termički senzor ulazi u membranu.

Elektronska termalna glava

Elektronski termostati radijatora su mnogo složeniji:

  • Termoelement je odgovoran za snimanje spoljne temperature - termički senzor koji se sastoji od dva različita provodnika povezana u nizu. Kada se kontakti između njih zagrevaju na različite temperature, konstantna slaba struja se javlja u krugu; što je veća razlika u temperaturi, to je veća njegova vrednost.

Zanimljivo: uprkos činjenici da su elektronske termalne glave pozicionirane kao nova visokotehnološka rešenja, termoelektrični efekat (efekat Seebeck) koji je u osnovi načela njihovog rada otkriven je pre skoro dva veka.

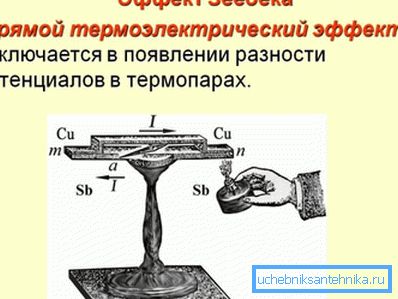

Princip rada termoelementa otvoren je pre skoro dve stotine godina.
  • Termostatski ventil pokreće servomotor male snage. Zahvaljujući menjaču, struja koja ga troši ograničena je na 100 mA, što omogućava korištenje običnih kompaktnih galvanskih ćelija (ravnih ili penetričnih baterija) kao baterija.
  • Obradu termoelementa vrši mikrokontroler. Omogućava programiranje dnevnog i (ponekad) nedeljnog ciklusa temperatura: na primer, noću, kada je potreba za toplotom minimalna, temperatura u sobi se može smanjiti za 2 do 3 stepena.

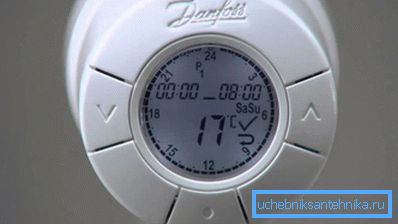

Programabilna elektronska termalna glava.

Kako se upoređuju cijene za mehove i elektronske termalne glave? Evo izvoda iz cenovnika za Danfoss proizvode:

Model Opis Troškovi na malo, rublovi
RAW 5010 Uređaj za miksere sa tečnim punjenjem 698
RA 2945 Aparati za sondiranje s gasnim senzorom 735
Živi eko RA Elektronski programabilni uređaj 2350

Termostati za električnu opremu

Podna izolacija toplote, električni konvektor ili uljni radijator sa termostatom znače rad na konstantnoj snazi; potrošnja toplote ograničena je periodičnim zatvaranjem uređaja. U ulozi termostata služi bimetalna ploča - fleksibilan kontakt dva različita metala sa različitim koeficijentima toplotnog širenja.

Kada se postigne određena temperatura, bimetalna ploča se deformiše, otvara kontakt i prekida napajanje električnim grejačima. Kako se hladi, izvorni oblik kontakta se vraća, nakon čega se napajanje nastavlja. Podesivši rastojanje između bimetalne ploče i priključka, možete podesiti temperaturu termostata.

Podesivi bimetalni termostat.

Jednostavnost dizajna pruža najveću jeftinost uređaja, ali takođe ograničava maksimalnu struju kroz termostat: za kućanske aparate, to je 16 ampera, koji pri naponu od 220 volti odgovara električnoj snazi ​​od oko 3,5 kW.

Napomena: termoelement se može ugraditi u uređaj ili daljinski. Prema tome, električno podno grejanje se obično koristi daljinski senzor, položen u košuljicu ili ispod završne obloge.

Montaža

Koja pravila treba poštovati prilikom instaliranja termostata na grejanje svojim rukama?

Uprkos razlici u uređajima uređaja, instrukcija je univerzalna:

  • Termostatski senzor glave ili temperature mora biti postavljen izvan protoka vazduha iz radijatora ili priključaka na njega. Po pravilu, ovo se postiže horizontalnom ugradnjom glave; daljinski senzor može se postaviti bilo gdje u sobi.

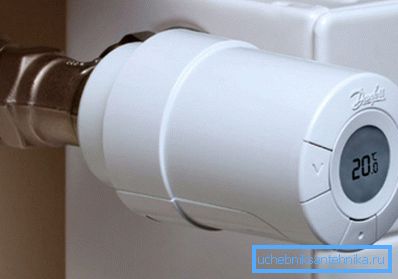

Horizontalna ugradnja termalne glave će sprečiti zagrevanje toplim vazduhom.
  • Preporučljivo je postaviti uređaj izvan svijetle osvetljenog područja.. Direktna sunčeva svetlost će zagrejati kućište i senzor temperature, što utiče na tačnost kalibracije.
  • Termostatski ventili, kao i svi uređaji za regulaciju pritiska, pretpostavljaju prisustvo obilaznice između priključaka na radijator. Kada su grejači povezani u seriji, ceo krug će biti ugašen.

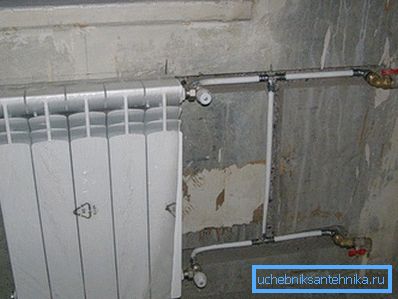

Fotografija jasno pokazuje kratkospojnik ispred uređaja koji je ugušen.

Zaključak

Nadamo se da će naš miniaturni pregled ponude modernog tržišta izgledati zanimljiv i koristan za čitatelje. Dodatni materijali, kao i obično, će ponuditi video u ovom članku. Successes!
