Sve što vam treba znati o električnom kotlu sa pumpom

Po troškovima, električno grejanje je inferiorno samo gas, au isto vreme čak i mala sela se elektrificiraju u našoj zemlji, ali stvari nisu tako dobre sa gasifikacijom, što objašnjava veliku popularnost električnih kotlova za grijanje. Mnogi proizvođači pojednostavljuju zadatak potrošača i opremaju kotlovnicu dodatnom opremom, uključujući i cirkulacionu pumpu.

Vrste električnih kotlova

Kotlovi se mogu klasifikovati prema načinu grejanja vode, a pumpa za kotao za grejanje može se ugraditi u uređaj bilo kog tipa.

Izbor takvih klasa kotlova kao:

• uređaji u kojima se voda zagreva grejnim elementima. Takvi kotlovi na kotlu su prilično krupni i ako je voda tvrda, onda skala će brzo pokriti grejni element. Smatra se da su najjednostavniji u građevinarstvu;

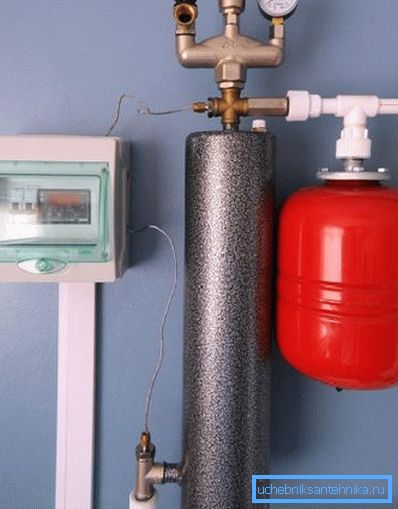

• indukcija - oni koriste fenomen elektromagnetne indukcije. Grejač je konvencionalni indukcioni kalem - na čeličnom jezgru (koji je u cevi dielektrične) naviše žice, preko koje prolazi struja. Kada je kotao uključen, struja koja prolazi kroz struju navitka provocira pojavu struje u jezgru, što dovodi do zagrevanja čelične šipke;

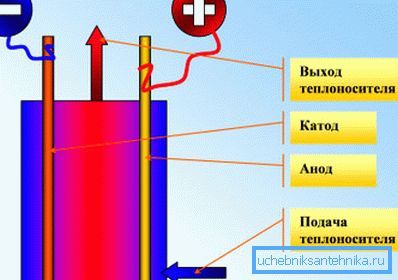

• kotlovi na elektrodama - mogu raditi isključivo sa vodom, pošto je sastav rashladnog sredstva važan. Voda je u principu običan provodnik sa prilično velikim otporom. U njega se spuštaju 2 provodnika, kroz koje se prolazi promjena struje, voda, kao i svaki drugi provodnik, zagreva se. Uređaji ovog tipa nisu opremljeni cirkulacionim pumpama.

Što se tiče cirkulacione pumpe i ekspanzionog rezervoara za sistem grijanja, moguće su sljedeće opcije za lokaciju ovih elemenata:

• i pumpa i rezervoar se nalaze u kući kotla - takvi modeli se obično preferiraju ako se kotao nalazi u kući, a ne u posebnoj prostoriji;

• pumpa se može pomjeriti izvan kućišta, a to ne utiče na efikasnost njegovog rada.

Električni kotao i instalirana dodatna oprema

Uprkos činjenici da se modeli električnih kotlova mogu navesti na više od desetaka, dizajn u opštem smislu ostaje nepromenjen.

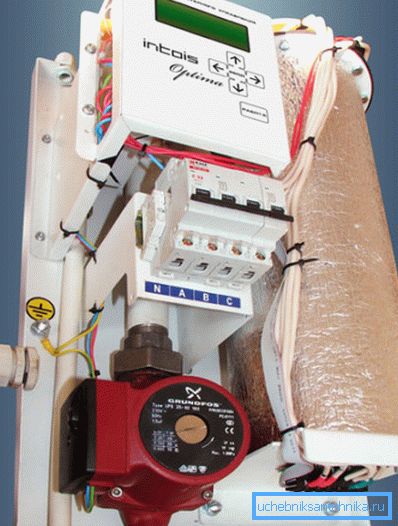

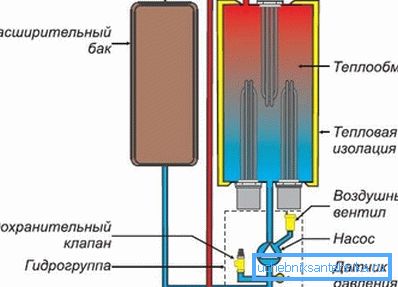

Kotlovi sa električnim grejanjem sa pumpom sastoje se od takvih jedinica (lista se daje za tipični model grejnog elementa):

• izmenjivač toplote je volumetrički rezervoar sa vodom, u kojem su grejni elementi uronjeni, rezervoar mora nužno imati fabričku izolaciju;

Obratite pažnju! Prilagođavanje rada kotlovskog grijanja je zbog uključivanja različitog broja grejača. Dakle, da biste smanjili moć automatizacije samo isključite neke od njih.

• Hidrogena obuhvata cirkulacionu pumpu, manometar, ventil za krvarenje vazduha iz sistema i sigurnosni ventil;
• Ekspanzioni rezervoar - potreban za kompenzaciju promene zapremine rashladnog sredstva prilikom zagrevanja.

Obratite pažnju! Cirkulaciona pumpa mora biti postavljena na cevovod koji dovodi hlađenu rashladnu tečnost nazad u bojler. Ako ga stavite na dovodnu cev, onda će visoka temperatura značajno smanjiti njegovu trajnost.

Više o izboru kotla i njegovoj instalaciji

Snaga modernih električnih kotlova varira u širokom opsegu. Na prodaji možete pronaći i kompaktne modele, snage koje ne prelaze 6 kW, kao i stvarne "čudovišta" čija se snaga približava 100 kW. Jasno je da se takvi uređaji koriste za zagrevanje velikih površina - oni se ne koriste u privatnoj gradnji.

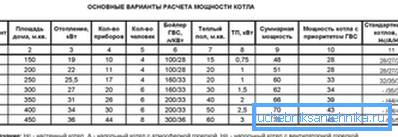

Izbor snage kotla

U opštem slučaju, izbor snage bilo kog kotla vrši se na osnovu toplotnog gubitka stana (ili kuće), uzimaju se u obzir klimatske karakteristike područja, vrsta izolacije itd. dizajn je uravnotežen protokom toplote iz radijatora.

Sa dovoljnim stepenom tačnosti, potrebnu snagu kotla može se utvrditi približnom zavisnošću. S obzirom na to da su svi moderni kotlovi opremljeni termostatima, moguća manja potrošnja nije kritična. Da, i cena se ne menja mnogo ako osigurate i uzimate kotao malo moćniji od primljenog obračunom.

Potrebna snaga se određuje koristeći ovu zavisnost u formuli W_k = (S • W_ud) / 10,

takve oznake su prihvaćene:

• W_to = snaga kotla, kW;
• S - ukupna površina grijanja, m²;
• W_ud - specifična snaga, za topao region može se uzeti jednako 1.0, za centralno - 1.1 - 1.15, za severni - najmanje $ 1.2
• 10 - faktor konverzije.

Ako koristite predloženu formulu, onda za grejanje privatne kuće sa površinom od, na primjer, 160 m², koji se nalazi u centralnom delu Ruske Federacije biće potreban kotao snage W_k = (160 • 1.1) / 10 = 17.6? 18 kW.

Rezultat je bio prilično blizu vrednosti koje su preporučili sami proizvođači. Dakle, za površinu od 150 m² preporučeni kotel od 19 kilovata, izračunavanje je dalo gotovo istu vrijednost.

Najjednostavniji primer je dat - pogodan je za izračunavanje snage jednosmernog kotla. Za izbor uređaja sa dva sklopa potrebno je uzeti u obzir potrošnju energije za grejanje vode za potrebe grijanja vode (topla voda).

Zahtevi o ožičenju

Ozbiljna prepreka za ugradnju kotla s vlastitim rukama može biti da morate imati najmanje minimalno poznavanje elektrotehnike. Konkretno, morate razumjeti da se svaki kotao ne može priključiti na konvencionalnu mrežu napajanja.

Obratite pažnju! Najbolju opciju se može smatrati postavljanjem individualne linije napajanja za kotao. Ako tehnički to nije moguće uraditi, onda je bolje napraviti grešku i ne povezati uređaje sa kapacitetom većim od 6-7 kW u normalnu mrežu.

Generalno, radni napon električnog kotla 220V se može naći samo u relativno niskim uređajima. Ako je sistem grejanja dizajniran za privatnu kuću, najverovatnije će se koristiti kotao kapaciteta oko 16-20 kW ili više. To znači da ga morate posebno napajati.

Obratite pažnju! Kotlovi kapaciteta više od 6 kW opremljeni su višezistentnim sistemom za kontrolu snage. U prelaznim periodima (jesen-zima, zimski-prolećni) ovo smanjuje troškove električne energije za grejanje u nekim slučajevima.

Zapostavljanjem izbora preseka ožičenja dovestiće do zagrijavanja kabla. Kao rezultat, izolacija može da se istopi i moguće posledice takvog razvoja ne mogu precizno identifikovati kao pozitivne.

Uputstvo za izbor prečnika žice je prilično jednostavno. Možete koristiti približnu zavisnost prema kojoj struji od 1 A zahtijeva dio žice sa površinom od 1 mm².

Na primer, potrebno je odrediti minimalne veličine žice za povezivanje kotla 6 kW, veza se vrši na normalnoj mreži od 220 V. Uzimajući u obzir ovu zavisnost, izračunavanje će se izvršiti koristeći formulu S = W_k / (U • I)

u formuli, sledeća notacija:

• S = provodnik, mm²;
• U, I - napon i struja, respektivno.

U posmatranom primjeru, poprečni presek provodnika treba biti S = 6000 / (8 • 220) = 3.41 Mm? ^ 2.

Ovaj pristup se smatra prilično približnim. Štaviše, takav faktor kao što je npr. Materijal provodnika nije uzet u obzir, a to utiče i na maksimalno dozvoljeno strujno opterećenje. Za odabir kabla za moćniji kotao, preporučljivo je izvršiti preciznije proračunavanje.

U ovom slučaju, uputstva za proračun će biti malo komplikovanija:

• Prvo morate da odredite snagu struje za svaku fazu. Obračun se vrši prema formuli I = W_k / (U_l • v3),

gde je u_l - linearni napon, 380 V u našem slučaju;

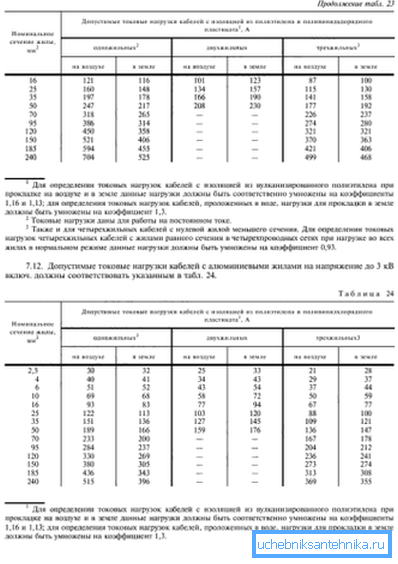

• u skladu sa GOST 16442-80 odabran je deo vene. U ovom slučaju, potrebno je uzeti u obzir koji se metal koristi - aluminijum ili bakar, kao i način postavljanja kablova - iznad ili pod zemljom.

Uzmite u obzir primer izračunavanja trofaznog kotla kapaciteta 22 kW, veza će biti izvedena pomoću 3-žičnog kabla.

Obračun se vrši prema predloženom metodu:

• utvrditi trenutnu jačinu I = 22000 / (380 • v3) = 33,43 A.
• prema GOST 16442-80, odabran je deo jezgre, moguće je 2 opcije. Ako se koristi bakar, on ima prečnik od 4 mm² prilično pogodna, jer će dozvoljeno strujno opterećenje biti 37 A, tako da će i ostati mala margina. Za aluminijumska jezgra neophodno je povećati presek jezgra na 6 mm.² - dozvoljeno strujno opterećenje u ovom slučaju takođe će biti 37 A.

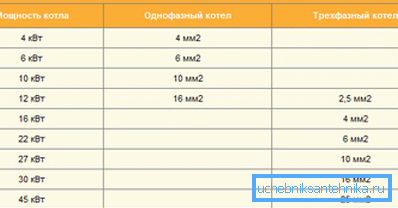

Poslednja stvar koju treba ostaviti je podizanje osigurača odgovarajuće snage. Jednostavno možete koristiti odgovarajuće tabele, u kojima se za svaku vrijednost kotla na uređaju označavaju površina poprečnog preseka jezgra i snaga automatskog osigurača. U našem primeru, podesite automatsku 35A.

Sigurnosni zahtjevi

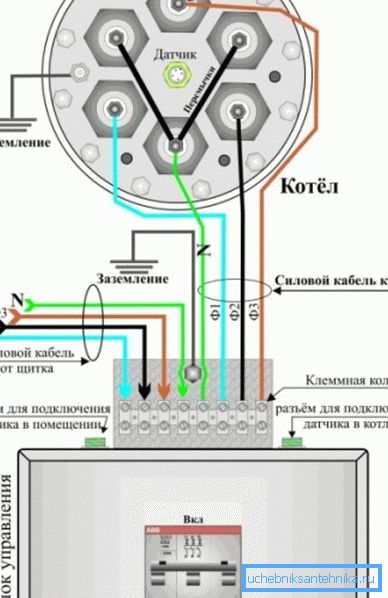

Kotlovi na električni grijanje sa pumpom zahtevaju posebnu pažnju na fazi napajanja.

Razmotrite sledeće:

• snaga automatskog osigurača treba da premaši maksimalni jačinu tokom rada kotla;
• potreban je priključni priključak. Uzemljenje 3. ili 5. stambenog kabla;
• žica N (nulti rad) je priključena na kutiju priključne kutije (nula sabirnica);
• uzemljenje (PE žica na dijagramu) je priključena na odgovarajuću magistralu (označena sa "Zemlja").

Obratite pažnju! Česta greška pri povezivanju je to što ljudi zbunjuju žice N i PE. Dakle, u ovom trenutku morate posvetiti posebnu pažnju.

Električni kotao

Cevovodom se podrazumeva cjelokupni proces povezivanja od A do Z, odnosno ne samo napajanje kotla, već i ugradnja svih elemenata sistema grijanja (ekspanzioni rezervoar, cirkulaciona pumpa, filteri, zaštitna grupa itd.).

Za dodatnu fleksibilnost u regulaciji grejanja, možete koristiti kolo sa mikserom. Zbog ovoga, temperaturni režim se može podesiti ne samo promenom snage kotla, već i zbog miksera sa servo pogonom.

Prilikom instalacije kotla treba slijediti sljedeće preporuke:

• poželjno je što je moguće ukloniti iz sistema za vodosnabdijevanje, električni kotao postavljen je samo na suhom mjestu, to se radi kako bi se izbjegao kratak spoj;

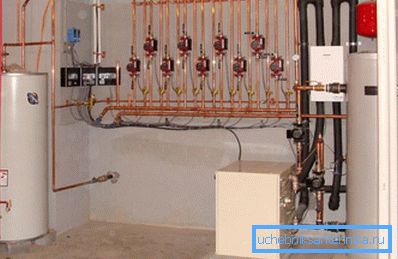

• kompaktni kotao se može staviti na zid, u tom slučaju se koriste ureznice ili sidreni vijci. Podni modeli su takođe popularni, mogu se ograničiti na jednostavno postolje dielektrika, naravno, osnova mora biti glatka;

• zatim nastavite direktno na povezivanje sa sistemom grejanja. Naravno, zaustavljen je dovod vode u trenutku ugradnje. Sama veza je jednostavna, koriste se odvojive veze, tako da ako je potrebno, neće biti teško demontirati kotao. Pumpe za kotlove za grijanje su postavljene bliže kotlu na povratnoj cevi;
• onda dolazi na red električnog dela. Sa izračunavanjem koje smo shvatili u prethodnim odeljcima, jedino što treba primetiti jeste da žice treba postaviti u kablovske kanale. Naravno, svi kablovi su dobro izolovani, ali dodatna zaštita neće biti suvišna. Kao kabelski kanal, možete koristiti valovitu fleksibilnu cev.

Obratite pažnju! Ako su naponske snage neuobičajene, onda se veza mora izvršiti kroz stabilizator.

• nakon toga ostaje samo da se sistem popuni vodom i provjeri tišinu.

Sumirajući

Električni kotlovi sa pumpama su odličan izbor za grejanje na domaćinstvima u područjima gde nema centralizovanog gasa i nema želje da se koriste analogi čvrstog goriva. Čak iu fazi proizvodnje, proizvođač dopunjuje kotao sa elementima kao ekspanzioni rezervoar i cirkulaciona pumpa, zbog čega je ugradnja sistema grejanja donekle pojednostavljena.

Video prikazuje primer povezivanja 6 kW električnog kotla.
