Stepen dana grejnog perioda: proračun, referentne vrednosti,

22-10-2018
Grijanje

Kakav je taj koncept - stepen dana grejnog perioda? Za šta se koristi i kako se računa? U članku moramo odgovoriti na ova pitanja i upoznati se sa nekim statističkim podacima koji su direktno povezani sa našim proračunima.

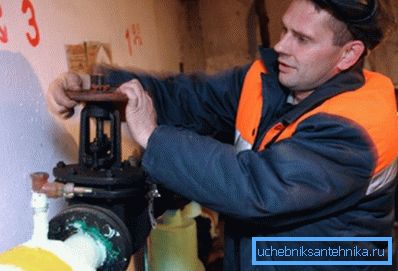

Zagrevanje.

Definicije

Prvo ćemo se baviti terminologijom.

  • Period grejanja je vreme rada centralnog grejanja.. Počinje kada se prosečna temperatura spoljašnjeg vazduha u posljednjih pet dana drži na +8 C ili niže. Kada je proleće prosečna temperatura za petodnevnu nedelju prelazi +8 - sezona se završava.

Korisno: prilikom izračunavanja trajanja grejne sezone obično se koristi nešto pojednostavljena šema. Uzmite ukupan broj dana sa temperaturama ispod +8 C.

  • Diplome-dan je konvencionalni koncept koji odgovara razlici između temperatura u zagrejanoj sobi i na ulici jedan stepen tokom dana.. Koristi se kao mjera toplote u javnim preduzećima. Trošak toplote nije određen apsolutnom vrijednošću temperature, već njihovom deltom: da bi se prostor održao na +30 na 0 C izvan prozora, potrebno je potrošiti toliko toplote kao kod održavanja + 15 na -15 izvana.
  • Na kraju, stepen dana grejnog perioda (GOSP) ukazuje na delta temperature između prostorije i ulice tokom cele sezone..

Formula

Koristeći svoje ruke, više je jednostavno izračunati HSTP ako posedujete određene statističke podatke. Formula za izračunavanje parametra je oblika HOSP = (T1-T2) * Z.

U njemu:

  • T1 - unutrašnja temperatura.
  • T2 - prosječna temperatura cijele grijne sezone (prosječna dnevna temperatura je +8 i niže).
  • Z je broj dana sa prosečnom dnevnom temperaturom od +8 ili manje stepeni godišnje.

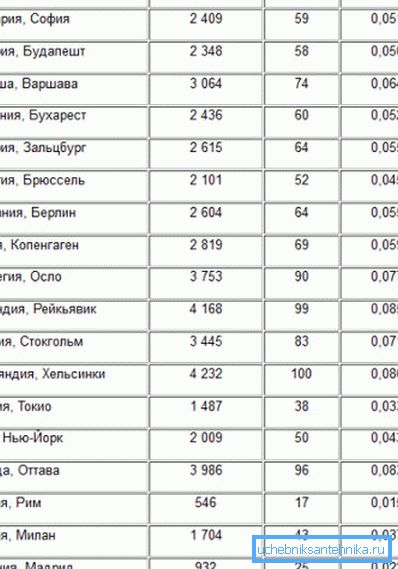

Vrijednost GOSP-a, specifična potrošnja toplote u KW * h / m2 i Gcal / m2 za neke gradove.

Referentne vrijednosti

Da, uputstva za proračun su jednostavna; ali za njeno sprovođenje nedostaju neki referentni podaci. Požurite da popunite nedostatak. (Pogledajte i članak Izračun grijanja: karakteristike.)

Temperatura sobe

Preporučene vrijednosti su lako naći u postojećem SNiP-u.

Soba Temperaturna norma, S.
Dnevna soba u regijama sa nižim zimskim temperaturama iznad -31 ° C +18
Isto za ugao i kraj sobe +20
Dnevna soba u regionima sa nižim zimskim temperaturama ispod -31 +20
Isto za ugao i kraj sobe +22

Spoljna temperatura i trajanje sezone

Zbog pogodnosti čitaoca, stavićemo mu raspoloživu statistiku za godine 1966 - 1980 za neke gradove Rusije. Jasno je da će za najbliže naselje njima vrijednosti biti bliske onima koje su date.

Grad Trajanje grejne sezone Prosečna temperatura grejne sezone
Abakan 225 -8.4
Anadyr 311 -10.5
Arkhangelsk 253 -4.4
Barnaul 221 -7.7
Belgorod 191 -1.9
Birobidžan 219 -10.4
Bodaybo 254 -13.9
Bryansk 205 -2.3
Veliky Novgorod 221 -2.3
Verkhoyansk 279 -24.1
Vladivostok 196 -3.9
Volgograd 177 -2.4
Voronež 196 -3.1
Derbent 138 +3.7
Ekaterinburg 230 -6
Zeya 238 -13.8
Izhevsk 222 -5.6
Irkutsk 240 -8.5
Kaliningrad 193 1.1
Kemerovo 231 -8.3
Komsomolsk-na-Amuru 223 -10.8
Krasnoyarsk 234 -7.1
Makhachkala 148 +2.7
Moskva 214 -3.1
Novosibirsk 230 -8.7
Oymyakon 286 -24.3
Omsk 221 -8.4
Perm 229 -5.9
Rostov-na-Donu 171 -0.6
Sankt Peterburg 220 -1.8
Sovetskaya Gavan 243 -6
Taganrog 167 -0.4
Tynda 258 -14.7
Khabarovsk 211 -9.3
Chelyabinsk 218 -6.5
Yakutsk 256 -20.6

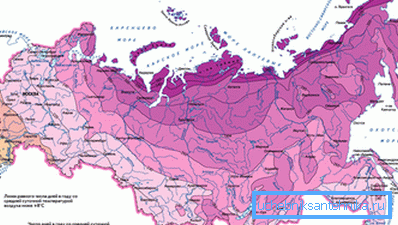

Trajanje grejne sezone: distribucija na mapi zemlje.

Primer računanja

Kao primer, hajde da izračunamo GSOP za nekoliko gradova.

Prosečna temperatura grejne sezone u Derbentu iznosi +3,7 stepeni. U sobi stambene zgrade morate održavati +18 C. Grejanje će se uključiti 138 dana. (Pogledajte i članak Izračun radijatora za grejanje: karakteristike.)

Obračun će biti u obliku SVR = (18-3.7) * 138 = 1973.4.

Sada da izračunamo isti parametar za Verkhoyansk, koji zajedno sa Oymyakonom osporava naslov hladnog pola kontinenta.

Na fotografiji - zimski dan u Verkhoyansku.

Prosečna temperatura od -24.1 je kombinovana sa trajanjem grejanja od 279 dana. Istovremeno, prema sanitarnim standardima u stanovima koji se nalaze u centru kuće, neophodno je održavati +20 C: niži vrh temperature se značajno razlikuje od -31 C, a ne u pravcu toplote.

GOSP = (20 - -24,1) * 279 = 12303.

Zaista, od južnih planina do sjevernih mora

Zašto ti je to potrebno?

Dakle, naučili smo da brojimo određeni parametar. A šta da radite sa rezultatima? Najočigledniji deo primene je procijenjeni trošak grijanja. Međutim, GOPP utiče na još jednu stvar - kvalitet izgradnje izolacije.

Što je hladnija zima, to je veći zahtev SNiP-a 23-02-2003. Termička zaštita zgrada na ovu zaštitu nameće.

Regulatorni dokument sadrži zahteve za izolaciju.

Kako bi se zavisnost učinila vidljivijom, vredi spomenuti jedan susedni koncept - otpornost na prenos toplote, normalizovan od gore pomenutog SNiP-a. Izmeren je u m2xC / W: manje vati toplotne energije se prenosi kroz kvadratni metar zida kada je razlika u temperaturi na njegovim stranama 1 stepen, što se bolje snosi propuštanju toplote.

Evo nekih normalnih otpornosti za prenos toplote u regionima različitim GPSL-om.

  • Za GSOP 2000 (Stavropol, Astrakhan Region) minimalni toplotni otpor zidova iznosi 2,1 m2 * C / W.
  • Za GSOP 4000 (područja Volgograd i Belgorod) - 2.8.
  • GOSP 6000 (Moskva i Leningradska regija) - 3.5.
  • GOSP 8000 (Magadan) - 4.2.
  • GOSP 10.000 (Čukotka) - 4.9.
  • GOSP 12000 (Neki regioni Yakutije, uključujući i Verhoyansk koji smo spominjali) - 5.6.

Obratite pažnju: SNiP se normalizuje toplotnom otpornošću ne samo zidova, već i podova, pa čak i prozora. Cijena odstupanja od normalizovanih vrednosti je značajan višak toplote.

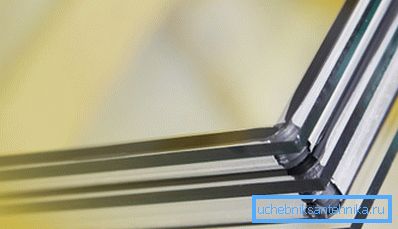

U hladnim regionima, posebno, koriste se višekoterni dvostruki prozori sa naočarima koji uštede energiju, koji smanjuju gubitke zbog toplotnog zračenja.

Zaključak

Nadamo se da smo uspjeli odgovoriti na sva pitanja koja su se akumulirala u čitaču. Video prilog članu, kao i obično, nudiće dodatne tematske informacije. Uspjeh u dizajniranju!
