Šta su kamini sa zagrevanjem vode

I za velike vile i vikendice, a za male privatne kuće na zemljišnoj parceli veoma je pogodno i pogodno koristiti kamione za grejanje vodenim tokovima. Osim kotla za grejanje, dobijate estetski dodatak za unutrašnji dizajn sobe.

Važno je napomenuti da se takvi grejači mogu koristiti u bilo koje doba godine bez upućivanja na zajednički krug - uvek možete zagrejati u ognjištu, ako radi u autonomnom režimu, bez zagrevanja grejnog medijuma. U nastavku ćemo voditi kratak pregled takvih jedinica, saznati o načinu njihove instalacije i, pored toga, videti kratki video snimak na ovu temu.

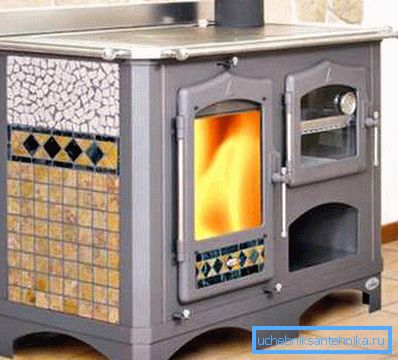

Thermocamps

Napomena Imena kao što su kamini sa vodenim krugom ili vodena jakna, termo kamini - sve ovo se odnosi na temu o kojoj raspravljamo i ima isto značenje.

Princip uređaja

• Sve u svemu, bilo koji kamin je modifikacija peći i bilo kog postavljanja peći ili čak zanatlije koji je upoznat sa postavljanjem opeke i ima crtež pre nego što njegovi očevi mogu da ga izgrade svojim rukama.. Na kraju krajeva, ovaj dizajn nije ništa drugo do otvoreni kutija s pojednostavljenim dimnjakom, ali ako postoji vodena jakna na vrhu, onda je kutija za vatrogasce, naravno, zatvorena.
• Ako otvoreni gorionik, toplota od nje odmah ide u prostoriju, ali u isto vrijeme polovina ove energije jednostavno leti u cevu u najkraćem smislu izraza. Prema tome, prisustvo kotla za vodu zahteva izvesno zaptivanje (vrata peći) i maksimalno odlaganje toplote proizvedene unutar konstrukcije. Ako ste pravilno izračunali dizajn, onda njegova efikasnost može dostići do 85%, a to je već indikator nekih modela kotlova na čvrsto gorivo, dizel, električni i kućni gasni kotlovi!
• Ali u kaminu, kotao za vodu nije uobičajen tip, uglavnom je skup međusobno povezanih metalnih cevi smeštenih duž zidova i na plafonu vatre. I, naravno, oni su usred dvostrukog metalnog kućišta, odnosno izvan zone djelovanja otvorenog plamena. U tom slučaju može se koristiti gorivo za drva, brikete, palete, kao i ugalj i ugalj.

Vodena košulja

Da biste instalirali sistem cevastog tipa u vašem dizajnu, za to morate pripremiti otisak. I, po pravilu, izrađen je od čeličnog lima debljine 4-5 mm ili od livenog gvožđa, samo ovde debljina treba povećati na 7-8 mm.

Sa spolja, takvo telo je pokriveno bojom otpornom na toplotu, ili su pokrivene dekorativnom ciglom, ali, ipak, prevlaka neće biti suvišna, čak i ako je metal prekriven ukrasnom završnicom.

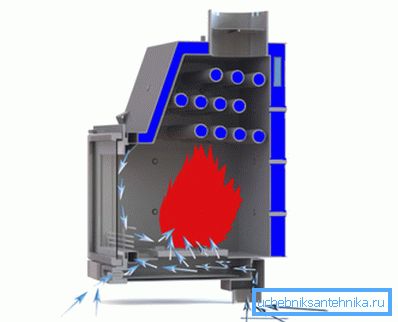

Vodena jakna može biti ili iz samih metalnih ploča ili iz sistema međusobno povezanih cijevi, kao na slici iznad. Ovo neće imati značajan uticaj na efikasnost, ali radni vek cjevastog sistema, zatvoren metalom, biće najmanje dvostruko veći zbog smanjenja verovatnoće sagorevanja zida.

S obzirom na to da je metal odličan provodnik toplote, činjenica da će cevi biti ograđene od otvorenog plamena čelika ili gvozdenom pregradom neće uticati na zagrevanje vode u sistemu. Osim ako se veoma mali udeo efikasnosti utroši na zagrevanje same particije.

Napomena Vrući zrak se formira u metalnom kućištu i ako se odvede u sobu, za to ima opremljene posebne kanale, onda radijatori uopšte neće biti potrebni u prostoriji u kojoj će biti ugrađen kamin.

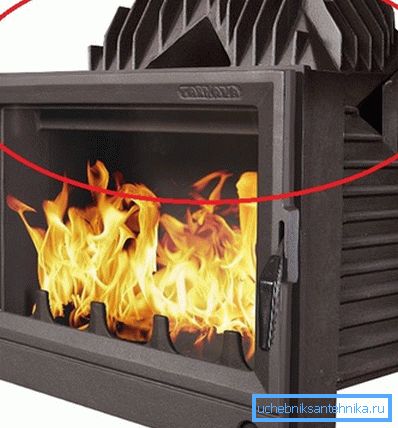

Kamini od pirolize

Napomena Pre svega, da razumemo terminologiju i pojasnimo za sebe da je piroliza termičko raspadanje organske materije u lakše molekule, to jest, u jednostavnim terminima, dim iz sagorevanja organskih supstanci je samo proizvod piroliznog procesa.

A sada da vidimo šta piroliza može dati u grejnim strukturama.

1. Prvo, proizvod pirolize je organska materija koja još nije spaljena do kraja, pa se mogu spaliti kako bi se dobila dodatna toplotna energija.
2. I drugo, dim je sekundarna toplota i umesto da ga preusmerava u dimnjak, možete koristiti ovu energiju, čime povećavate efikasnost čitavog grijača.

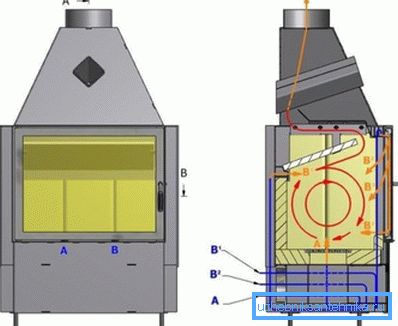

Obratite pažnju na gornju figuru - tamo vidite uložak gasa u sekciji, tačnije, postoje dva sanduka:

• postoji prostorija sa ograničenim pristupom zrakom za polaganje i sagorevanje drveta;
• a na vrhu kamere sagorevanje proizvoda pirolize (dim).

Za paljenje, vazduh ulazi u donju komoru kroz ashpit (A), a takođe ulazi i na staklo (B1), ali kanal B2 je dizajniran da dovede vrući vazduh u komoru za pirolizu, gdje završi gorivo.

Glavna prednost gasnog kamina, naravno, je vrlo visoka efikasnost - ponekad može doći do 100 posto, a to nije fikcija, već realnost. Vazduh se isporučuje u komoru gasa sa gornje strane.

Zbog toga se u kotlovima čvrstog goriva često nalazi gorionik na vrhu, a komora za naknadnu buku odozdo - ovo u velikoj mjeri pojednostavljuje dizajn. U cilju očuvanja efikasnosti sagorevanja drva za ogrev, nužno je postavljeno na špriceve od šljunka, a tek onda ukrašeno. Iako je sasvim moguće kupiti dekorativnu vatrostalnu ciglu.

Neki uzorci

Metal PL-190, izrađen u Poljskoj od čeličnog lima od 4-6 mm (u zavisnosti od gradilišta) je ugaona vrsta kamina sa vodenom jaknom i bočnim otvaranjem vrata. Ako su glavne komponente napravljene od čelika otpornog na toplotu, onda su okviri vrata, zatvarači i rešetka izrađeni od livenog gvožđa. Prečnik cevi dimnjaka ovde je 180 mm, a emisija CO je 0,4%, na izlaznoj temperaturi C16 ° C.

Unos vazduha iz ove konstrukcije vrši se sa strane ulice, a grejanje se vrši drva, brikete i pelete u neprekidnom režimu sagorevanja. Radni pritisak u vodenom krugu zapremine od 32 l. Uputstvo obezbeđuje do 8 bara, nominalna snaga je 8 W, efikasnost je 75%. Jedinica je dovoljna za zagrijavanje površine od 100 m2.

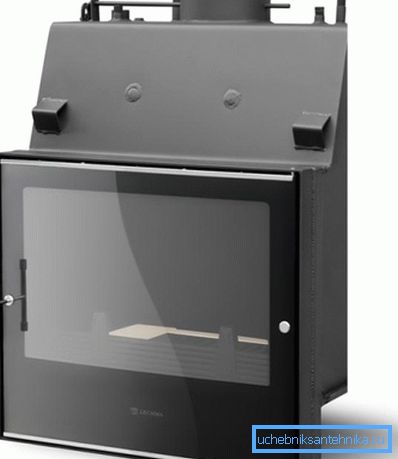

Metal PL-190, izrađen u Poljskoj od čeličnog lima 4-6 mm (u zavisnosti od gradilišta) je direktni tip kamina sa vodonepropusnom pločom i bočnim otvaranjem vrata. Ako su glavne komponente napravljene od čelika otpornog na toplotu, onda su okviri vrata, zatvarači i rešetka izrađeni od livenog gvožđa. Prečnik dimnjaka ovde je 180 mm, a emisija CO je 0,4%, na izlaznoj temperaturi od C16 ° C.

Ulaz za vazduh iz ove konstrukcije se vrši sa strane ulice, a grejanje se vrši drva za ogrev. Brikete i pelete u režimu neprekidnog sagorevanja. Radni pritisak u vodenom krugu zapremine od 31-64 l. Uputstvo omogućava do 8 bara, nominalna snaga 12, 15, 19 W, efikasnost 75%. Jedinica je dovoljna da zagreje površinu od 200 m2.

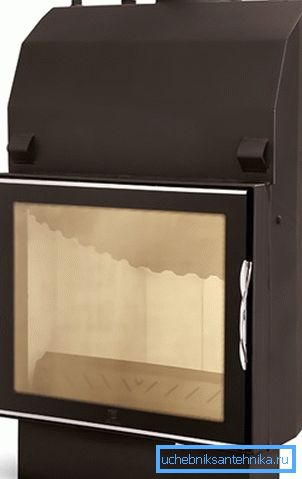

PL-210 ECO je vrlo sličan po izgledu i proizvodnji svojim kolegama, samo princip sagorevanja gasa radikalno menja svoje performanse. Dakle, prečnik dimnjaka je već 200 mm, CO emisija je 0.11%, a prosječna temperatura izlaznog gasa je već 268? i efikasnost od 78%. Naravno, njegova cena je skoro dvostruko veća, ali postoji velika ekonomična potrošnja goriva.

Zaključak

Instaliranjem kamina sa zagrevanjem vode u vašem domu, naći ćete ne samo izvor topline, već i udobno mesto za opuštanje u hladnoj ili hladnoj sezoni. Pored toga, ne samo da ga možete kupiti, već i sami dodati koristeći gore navedene principe. Successes!
