Šta su električni kotlovi za grejanje: pregled
Za početak, kotlovi za grijanje snage može fundamentalno se razlikuju jedni od drugih, ne samo na tehničkim parametrima (debljina, veličina), ali princip rada, i.e., način grijanja vrućine nosač i njegov transport.
Međutim, svaka od ovih jedinica savršeno odgovaraju kao zagrijavanje uređaja, za zemlju kuća (dvorac) ili stana u visokogradnje, i centralno kotlovnica služi nekoliko kuća.
Da vidimo šta ovi uređaji mogu biti uopšte uopšte, gdje je najbolje koristiti ih, a na vašu pažnju ćete dobiti i tematski video snimak.
Razlike u načinu zagrevanja rashladne tečnosti
Grejni element

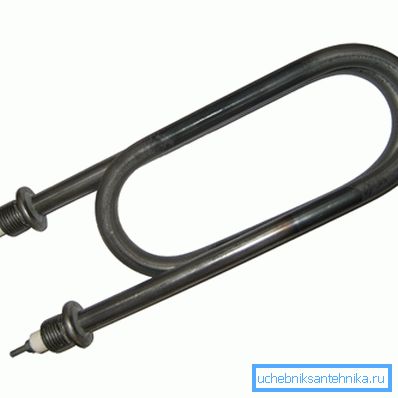

- Jedinice sa instaliranim cevnim električnim grejačem ili TEN se nazivaju - TEN kotlovi i tečnost u njima se zagreva pomoću ovog uređaja. Po pravilu, takve instalacije su prilično kompaktne, imaju odličan dizajn i montiraju se na zid.
- Glavna prednost električnog kotla na gas, dizel i čvrsto gorivo je odsustvo dimnjaka. Stvar je u tome što električna energija nema proizvode sagorevanja, te zato ne treba da odlaze na ulicu. Ova prednost vam omogućava montiranje uređaja na bilo koje pogodno mjesto u sobi, a da ne bude vezano za zid koji izlazi napolje.

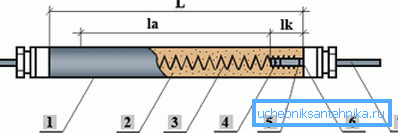

- Aluminijum, čelik ili titanijumsko kućište;
- Punjač (kvarcni pesak);
- Spirala nihroma;
- Kontaktna šipka u punjaču;
- Zaptivač;
- Izolator (porcelan);
- Spoljni deo kontaktne šipke.
Napomena Po pravilu, TEN, koji je instaliran na zidnim električnim kotlovima za grejanje, ima oblik cikcak. Pored toga, mogu biti dve, a ponekad čak i tri komada po jedinici (u zavisnosti od snage i projekta proizvođača).
Elektrode

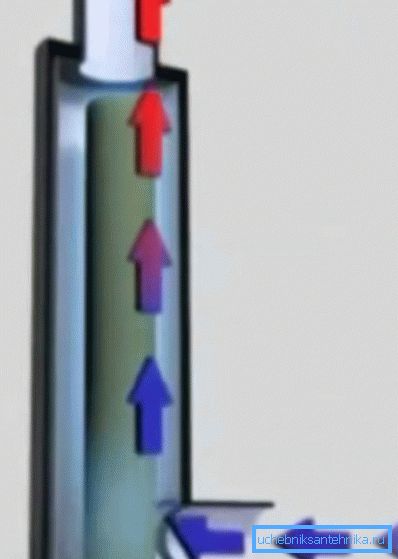

- Elektro kotao za zagrijavanje elektromotora u osnovi se razlikuje od TENovogo metodom zagrevanja rashladne tečnosti (po pravilu je destilovana voda sa dodatnim tečnostima koje preporučuje proizvođač). I one i druge jedinice rade iz varijabilne mreže bilo na 220V ili 380V (jednofazni i dvofazni) - sve zavisi od snage. Ali cena oba će biti približno iste, mada se potrošnja energije menja.
- Frekvencija struje u našim električnim mrežama je 50 Hz, bez obzira na napon, što direktno utiče na zagrevanje rashladne tečnosti. Elektrode u posudi kroz koje se tečnost mijenja mijenja njihov polaritet 50 puta u sekundi, što dovodi do toga da ioni hladnjača promijene pravac istom frekvencijom, odnosno 50 puta u sekundi. To ga zagreva.
- Kao što znate, struja se kreće duž puta najmanje otpornosti, što znači da njen pokret leži unutar udaljenosti između dve elektrode. - ovo ukazuje na to da proces jonizacije ni na koji način nije opasan za potrošača, jednostavno rečeno, neće biti električno šokiran. U slučaju curenja tečnosti iz rezervoara, zatvoreno kolo između elektroda je prekinuto, stoga je ceo sistem isključen, tako da u takvim situacijama nema opasnosti od požara. Ovo je isto kao da ste probili spiralu - otvara se kolo i uređaj prestane da radi.
Pregled modela
Tenovski modeli
Trenutno se električni kotlovi ROMSTAR proizvode u verzijama za grejanje i elektrode, samo druga verzija ima manje dimenzije, a mini prefiks je povezan sa imenom (takođe ćemo ih reći). Takav grijanje Uređaj se sastoji od metalnog tijela, koji je ugrađen u izmjenjivač topline, prebacivanje elemenata i elektronski kontrole i zaštite jedinica (releji snage, temperaturni senzori, terminali i tako dalje).
Glavni deo cele jedinice je izmjenjivač toplote, koji se sastoji od električnih grejača ili grejača, zatvorenih u posudi sa dva priključka za ulaz i izlaz vode. Gornja mlaznica služi za ispuštanje zagrejane rashladne tečnosti na uređaje za grejanje pomoću prekidača protoka, a donja spojnica je priključena na povratnu cev.
Elektronski regulacioni ventili su dizajnirani da analiziraju i dalje obrade podatke koji dolaze od senzora u različitim režimima rada. Svi ostali dijelovi kotla, zajedno sa upravljačkim ventilom, su pričvršćeni unutar kućišta pomoću zavrtnja i vijaka.
Raspon temperature u ROMSTAR-u je u opsegu 10-85 ° C, ali ako temperatura vode poraste na 90 ° C, onda će se prekidač aktivirati i zagrevanje će se zaustaviti. S obzirom na karakteristike proizvođača, grijači ovde imaju povećanu pouzdanost, jer su napravljeni od najnovijih materijala. Takođe poboljšana automatizacija, koja čini takve kotlove pouzdane i sigurne u radu.
Broj u ime REMSTAR | 3 | 5 | 7 | 10 | 12 | 14 |
Snaga (kW) | 3 | 5 | 7 | 10 | 12 | 14 |
Zapremina zagrejane površine (m3) | 75-90 | 125-150 | 175-210 | 250300 | 300-360 | 350-420 |
Veličina zagrejane površine (m2) | 30 | 50 | 70 | 100 | 120 | 140 |
Nominalna potrošačka snaga (kW) | 3 | 5 | 7 | 10 | 12 | 14 |
Mrežni napon (V) | 220 | 380 | ||||
Maksimalna struja u fazi (A) | 13.7 | 22.7 | 31,8 | 15.2 | 18.2 | 21.2 |
Presek bakrene žice za snagu i zemlju (mm2) | 2.5 | 4 | 4 | 52.5 | 5.4 | 54 |
Optimalna temperatura izlazne tečnosti (? C) | 70 | |||||
Maksimalna izlazna temperatura (? C) | 85 | |||||
Preporučena zapremina nosača toplote u krugu grejanja | 120 | 200 | 280 | 400 | 480 | 560 |
Nosač toplote preporučuje proizvođač | Destilirana ili nisko-temperaturna voda (ne smrzava do -40 ° C), kao i tečnosti koje imaju tačku ključanja od najmanje 100 ° C i certificirane su kao nosač toplote | |||||
Fabrički preporučene pumpe iz Grundfosa | ALPHA 2 25/60, UPS 25/60 | |||||
Prečnik spojnice, kao i ulazna i izlazna mlaznica (mm) | 20 | |||||
Stepen zaštite od vlage | 1PX3 otporan na prskanje | |||||
Dimenzije (mm) | 572x270x105 | |||||
Masa (kg) | 12 | 13.5 |
Napomena U prostoriji u kojoj je ugrađen električni kotao ne bi trebalo biti eksplozivnih isparenja i gasova, kao i prašine koja može uticati na rad kotla.
Odlična alternativa za grijanje gasa je njemački ELOBLOCK električni kotlovi - oni su pouzdani, ergonomski i kompaktni. Instalacija takvih jedinica je vrlo jednostavna, tiha su u radu i, ako je potrebno, jednostavno promenite postavke režima rada.
Prednosti ELOBLOCK-a uključuju mikroprocesorsku kontrolu jednog ključa, ugrađenu kontrolu zavisnosti od vremena, zaštitu od smrzavanja i mogućnost korišćenja uređaja za sistem podnog grejanja. Pored toga, kotao se može kontrolisati pomoću HDO signala ili prekidača u dolje, gdje je indikacija podešavanja prikazana na LED displeju, a indirektni grejač se može priključiti na sistem.
I, naravno, ovo je odličan dizajn slučaja koji se može usklađivati sa gotovo svim unutrašnjostima.
Modeli koji rade na varijabilni mreži od 220V / 50Hz imaju snagu 6 i 9 kW, a one kojima je potrebno 380 V / 50 Hz predstavljaju jedinice kapaciteta 12, 14, 18, 21, 24 i 28 kW. ekspanzijska posuda ovdje ima volumen 7 litara, maksimalna temperatura vode do 85? C, radni pritisak od 0,8 bara do 3,0 bara, iako se preporučuje za održavanje optimalne vrijednosti 1.0-2.0 bara.
Geometrijske dimenzije uređaja prema parametrima visine / širine / dubine 740x410x330 mm, sa masom od 34 kg.

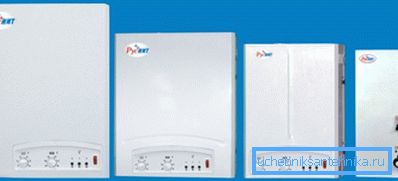

Električni kotao za grejanje RUSNIT-a proizvodi ruska akcionarsko društvo istog imena, koji je formiran na bazi fabrike Crveni baner u Rjazanu (fabrika je prethodno sarađivala sa Roscosmos-om). Trenutno, JSC proizvodi kvalitetne sisteme grejanja koji koriste elemente od nehrđajućeg čelika, a cijeli uređaj je izrađen od najmodernijih materijala. Efikasnost realnih kotlova dostigla je 93%, a najmoćniji modeli mogu zagrejati prostor do 1000m2.
Označavanje RUNT | Napon (V) | Snaga (kW) | Površina sobe (m2) | Efikasnost (%) | Parametri W / W / H (mm) | Masa (kg) |
203 M | 220 | 3 | 30 | 93 | 485x194x138 | 9 |
204 M | 220 | 4 | 40 | 93 | 482x194x144 | 9 |
205 M | 220 | 5 | 50 | 93 | 505x305x205 | 12 |
206 M | 220/380 | 6 | 60 | 93 | 505x430x205 | 12 |
207 M | 220/380 | 7 | 70 | 93 | 505x430x205 | 12 |
208 M | 220/380 | 8 | 60 | 93 | 505x430x205 | 12 |
209 M | 220/380 | 9 | 90 | 93 | 505x430x205 | 12 |
212 M | 380 | 12 | 120 | 93 | 530x240x370 | 18 |
215 M | 380 | 15 | 150 | 93 | 530x240x370 | 19 |
218 M | 380 | 18 | 180 | 93 | 530x240x370 | 19 |
221 M | 380 | 21 | 210 | 93 | 530x240x370 | 19 |
224 M | 380 | 24 | 240 | 93 | 530x240x370 | 20 |
230 MP | 380 | 30 | 300 | 93 | 620x270x410 | 36 |
230 M | 380 | 30 | 300 | 93 | 620x270x410 | 25 |
236 MP | 380 | 36 | 360 | 93 | 620x270x410 | 36 |
236 M | 380 | 36 | 360 | 93 | 620x270x410 | 27 |
245 MP | 380 | 45 | 450 | 93 | 407x280x630 | 36 |
245 M | 380 | 45 | 450 | 93 | 407x280x630 | 26 |
270 M | 380 | 70 | 700 | 93 | 1045x500x280 | 60 |
2100 M | 380 | 99 | 970 | 93 | 1045x500x280 | 64 |
RUSNIT M
Označavanje RUNT | Napon (V) | Snaga (kW) | Površina sobe (m2) | Efikasnost (%) | Parametri W / W / H (mm) | Masa (kg) |
205 K | 220 | 5 | 50 | 93 | 505x305x205 | 11 |
206 K | 220/380 | 6 | 60 | 93 | 505x305x205 | 12 |
207 K | 220/380 | 7 | 70 | 93 | 460x240x600 | 12 |
208 R | 220/380 | 6 | 80 | 93 | 460x240x600 | 12 |
209 R | 220/380 | 9 | 90 | 93 | 505x305x205 | 12 |
RUSNIT COUNTRY
Označavanje RUNT | Napon (V) | Snaga (kW) | Površina sobe (m2) | Efikasnost (%) | Parametri W / W / H (mm) | Masa (kg) |
205 NM | 220 | 5 | 50 | 93 | 690x495x230 | 25 |
207 NM | 220/380 | 7 | 70 | 93 | 690x495x230 | 25 |
209 NM | 220/380 | 9 | 90 | 93 | 690x495x230 | 25 |
212 NM | 380 | 12 | 120 | 93 | 660x410x260 | 28 |
215 NM | 380 | 15 | 150 | 93 | 660x410x260 | 28 |
218 NM | 380 | 18 | 180 | 93 | 660x410x260 | 28 |
221 NM | 380 | 21 | 210 | 93 | 660x410x260 | 28 |
224 NM | 380 | 24 | 240 | 93 | 660x410x260 | 28 |
RUSNIT NM
Kotao EVAN pored standarda postoje i klase, kao što su ekonomija, Comfort Comfort RX, Suite i Professional - svi oni se razlikuju u troškovima i moći karakteristika, ali u više detalja, smatramo samo klase ekonomije i standarda.
Takve jedinice su opremljene grejnim elementima od nerđajućeg čelika, čeličnom kućištem i elektronskim upravljačkim elementima, postoji dvostruka zaštita od pregrevanja, relejno prebacivanje i blok za povezivanje cirkulacione pumpe za sistem grejanja. Radni pritisak je 0,8-3,0 bara, preporučuje se 1,0-2,0 bara, a efikasnost kotla dostigne bar od 93%.
Označavanje EVAN EPO | Snaga (kW) | Površina sobe (m2) | Parametri za H / W / D | Napon (V) |
2.5 | 2.5 | 25 | 565x270x220 | 220 |
4 | 4.0 | 40 | 565x270x220 | 220 |
6 | 6.0 | 60 | 565x270x220 | 220 |
7.5 | 7.5 | 75 | 565x270x220 | 220 |
9.45 | 5.5 | 95 | 565x270x220 | 220 |
12 | 12.0 | 120 | 565x270x220 | 380 |
15 | 15.0 | 150 | 565x270x220 | 380 |
18 | 18.0 | 180 | 565x270x220 | 380 |
24 | 24.0 | 240 | 565x270x220 | 380 |
30 | 30.0 | 300 | 565x270x220 | 380 |
Karakteristike ekonomske klase
Oznaka EVAN | Snaga (kW) | Površina sobe (m2) | Parametri za H / W / D | Napon (V) |
C1-3 | 3 | 30 | 650x250x180 | 220 |
C1-5 | 5 | 50 | 650x225x180 | 220 |
C1-6 | 6 | 60 | 650x225x180 | 220 |
C1-7.5 | 7.5 | 750 | 650x225x180 | 220 |
C1-7.5 | 7.5 | 750 | 650x225x180 | 380 |
C1-9 | 9 | 90 | 650x225x180 | 220 |
C1-9 | 9 | 90 | 650x225x180 | 380 |
C1-12 | 12 | 120 | 650x225x180 | 380 |
C1-15 | 15 | 150 | 650x225x180 | 380 |
C1-18 | 18 | 180 | 650x225x180 | 380 |
C1-24 | 24 | 240 | 650x225x180 | 380 |
C1-30 | 30 | 300 | 650x225x180 | 380 |
Karakteristike klasa Standard
Naravno, bilo bi pogrešno ne pominjati kombinovane kotlove na gas i struju - ovo je možda najpovoljnija kombinacija svih mogućih opcija. I fokusiramo se na prilično popularan dual-circuit model Zhytomyr -3 KS-GV-010 CH / KE-4.5.
Takvi bojleri kombinovani električni i plinski, po pravilu, imaju nekoliko priključaka, što vam omogućava montiranje dvostrukog kruga grejanja (podno grejanje - radijatori), kao i grejanje kupke ili bazena. Imajući u arsenalu dva tipa goriva, uvek možete izabrati najprofitabilnije za vas i ne prekidati rad uređaja tokom nestanka struje.
Žitomir -3 KS-GV-010 CH / KE-4.5 je jednofazna grejna jedinica dvostrukog kruga sa kapacitetom od 10 kW za potrošnju gasa i 4,5 kW za potrošnju električne energije, a optimalna grejna površina iznosi 100 m2 i 45m2 respektivno.
Takvi kotlovi za grejanje na električni pogon imaju efikasnost do 95%, ali ne manje od 90%, sa maksimalnom temperaturom dovoda od 90 ° C, a preporučeni mod je 60-80 ° C, kao i bilo koji konvekcijski gasni uređaj.
Važno je napomenuti da takvi grejači mogu raditi na dva energetska nosača istovremeno, što povećava snagu, a njihova masa nije veća od 54 kg za jednokrugu i ne više od 58 kg za opcije dvostrukog kruga.
Kotlovi za elektrode
Napomena! Za kotlove sa direktnim protokom tipa elektrode striktno je zabranjeno korišćenje bilo kakvih naftnih proizvoda (ulje, dizel, itd.) Kao tečnost za hlađenje, takođe ne treba koristiti te tečnosti koje ne preporučuje proizvođač grijača. Instalacija svih slavina ili zapornih ventila između dovodne cevi i sigurnosne grupe je strogo zabranjena!
A sada, kako smo obećali, reći ćemo vam o PMSTAR MINI modelima koji se prodaju zajedno sa jedinicom za napajanje i termostatom za sobu i, naravno, sa uputstvom za rukovanje. Prilikom ugradnje grijanja sopstvenim rukama, potrebno je ugraditi takav kotao u strogo vertikalnom položaju iznad konture tečnosti. Ali u isto vreme ne bi trebalo da se podiže previše.
Presek podizača, kao i poprečni presek horizontalne konture, mora biti u skladu sa projektom, ali minimalni prečnik vertikala iznosi 25 mm i više, a visina podizača iznad kotla pričvršćenog na zid biće najmanje 2 m.
Digitalna oznaka ROMSTAR MINI | 2 | 3 | 5 | 6 |
Snaga (kW) | 2 | 3 | 5 | 6 |
Zapremina zagrejane površine (m3) | 50-60 | 75-90 | 125-150 | 150-180 |
Veličina zagrejane površine (m2) | 20 | 30 | 40 | 60 |
Potrošnja energije (kW) | 2 | 3 | 5 | 6 |
Mrežni napon (V) | 220 | |||
Maksimalna struja u fazi (A) | 9.1 | 13.6 | 22.7 | 27.3 |
Presek bakrene žice za snagu i zemlju (mm2) | 2.5 | 4 | ||
Optimalna zapremina rashladnog sredstva u krugu grejanja | 80 | 120 | 200 | 240 |
Nosač toplote preporučuje proizvođač | Destilirana ili nisko-temperaturna voda (ne smrzava do -40 ° C), kao i tečnosti koje imaju tačku ključanja od najmanje 100 ° C i certificirane su kao nosač toplote | |||
Geometrijski parametri V / Sh / G (mm) | 400x100x70 | 650x100x70 | ||
Presek cijevi za dovod i povrat (MM) | 25 | |||
Masa (kg) | 3 | 5 | ||
Klasa električne zaštite | 1 | |||
Stepen zaštite od vlage | 1PX3 (zaštita od prskanja) |
Trenutno, kompanija GALAN je pokrenula proizvodnju bojlera GALAX, koja je napravljena pomoću tehnologije sitoštampa i došla je na zamjenu cijevnih grejača na koje smo navikli.
Prema proizvođačima, potrošnja energije je ovde smanjena za 25%, a istovremeno i sam hladnjak ne dolazi u dodir sa grijačem, a snaga se ravnomerno raspoređuje preko celog tela uređaja, što uklanja hidrauličnu otpornost tečnosti. Da bi dali konkretnu ocjenu kvaliteta ove jedinice u ovom trenutku nije prilično lako, jer se koristi relativno nedavno.
Zaključak
Pri izboru električnog kotla treba odbiti od procijenjene zagrejane površine i količine tečnosti u sistemu. Takođe u kućama za domove, možda će vam biti potreban regulator napona kako biste uklonili svoje kaplje, što je posebno vidljivo uveče.
