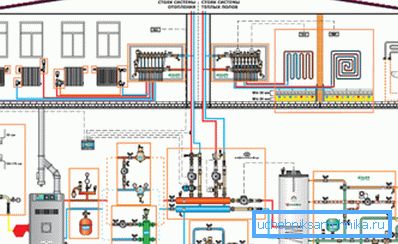

Šta bi mogla biti šema grejanja u privatnoj kući: pregled i
Pri uređivanju sistema grejanja privatne kuće, veoma je važno odabrati i napraviti tačnu šemu za povezivanje svih grejača. Samo na taj način možete postići najveću efikasnost i ekonomičnost u procesu njenog rada.
U ovom članku razmotrićemo sve moguće opcije za obavljanje takvog zadatka.
Terminologija
Šeme grejanja u privatnoj kući koriste neke termine koji možda nisu upoznati sa širokim spektrom običnih ljudi, a da ih analiziramo:
| Termin | Objašnjenje |

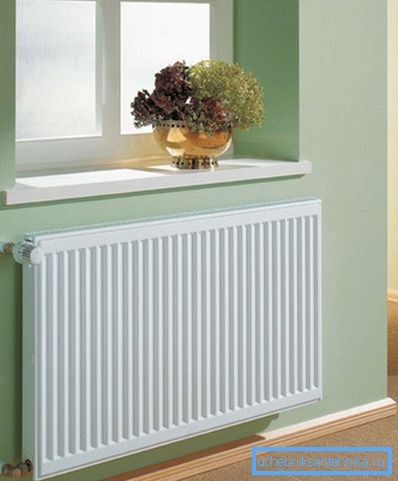

| Uređaj za grijanje vode | Oprema koja se zagreva kontaktom sa rashladnom sredstvom, sama širi toplotu kroz sobu. To mogu biti baterije, radijatori, konvektori, grejani podovi i druge slične jedinice. |
| Nosač toplote | Fluid se kreće kroz cevi grejanja. Zagreva se u kotlu i prenosi toplotu na radijatore. Obično ova uloga vrši voda, koja se može modifikovati različitim specijalnim aditivima. |
| Krug grejanja | Zatvoreni dizajn pomera zagrejanu i ohlađenu vodu na sebi. Sastoji se od radijatora, cjevovoda, dizalica i drugih jednako važnih elemenata. |
| Direktni potez | Odeljak konture koji dovodi zagrejanu rashladnu tečnost do radijatora. |
| Obrnuto | Odeljak konture koji transportira hlađenu rashladnu tečnost nakon izlaska iz radijatora. |

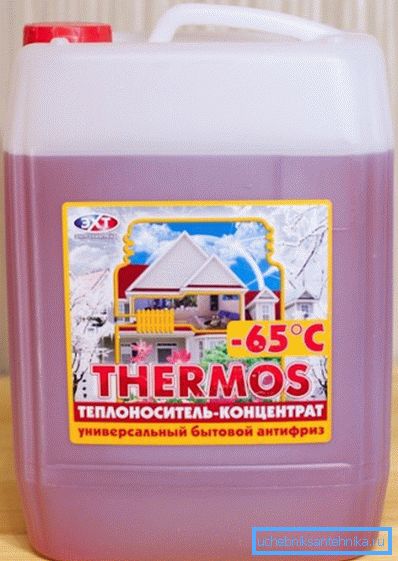

Savet: u regionima sa teškim zimama preporučuje se upotreba vode kao rashladnog sredstva u kombinaciji sa etilen glikolom. Takav antifriz se neće zamrzavati ni u najkritičnijim uslovima kada je sistem u potpunosti isključen.
Mogući načini prenosa rashladne tečnosti
Kada se napravi šema za grejanje privatne kuće s vlastitim rukama, prva stvar koju treba uzeti u obzir je organizacija kretanja rashladnog sredstva duž konture:
| Tiraž | Opis |
| Prirodno | Takav sistem radi ispunjavanjem fizičkih zakona. Grijana tečnost ima manju gustinu i pomera se nagore duž risivera, odakle kontura, opremljena nagibom od tri do pet stepeni, širi se na celo telo. Hlađena voda već na povratnom hodu, koja ima isti ugao nagiba, vraća se na kotao. Odlične karakteristike:
|

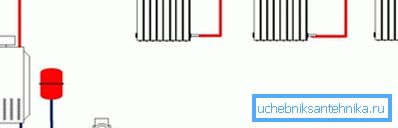

| Prinudno | U tom slučaju, cirkulaciona pumpa je dodatno povezana sa sistemom, i stoga se kretanje tečnosti dešava zbog razlike pritiska stvorenog između napred i nazad obrtnog momenta. Odlične karakteristike:
|
Šeme u skladu sa korišćenjem cjevovoda
Takođe, kada kreirate grejnu šemu za privatnu kuću s vlastitim rukama, treba da izaberete način povezivanja baterija sa riserom:
Jedna cev

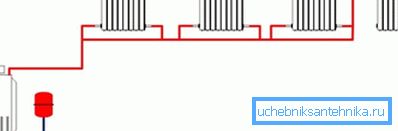

U ovom aspektu, zagrejana tečnost se stalno pomera duž iste cevi i dosledno daje toplotu radiatorima naišao na putu.
Prednost je niska prodajna cena, ali opipljive nedostatke čine da razmislite o njegovoj racionalnosti:
- Neujednačena distribucija toplote. Dalja od kotla, hladnija je baterija.
Savjet: korištenje šema sa jednim cijevi je pogodno samo za male prostore gdje će gubici toplote biti manje primetni.
- Teškoća prilagođavanja pojedinačnih radijatora. Promene u radu jednog utiču na sve uređaje u konzistentnom lancu.
- Nemogućnost izvršenja popravki ili zamena bez zaustavljanja i zatvaranja celog sistema.

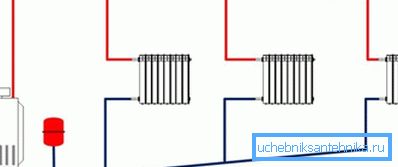

Twin tube

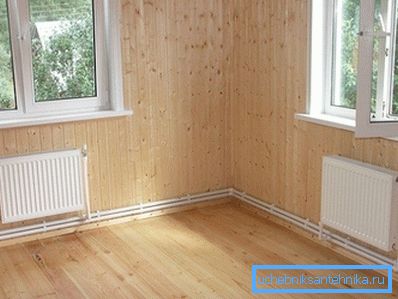

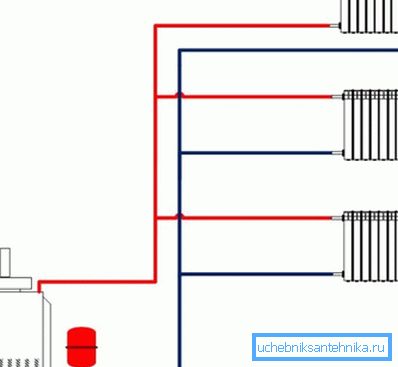

Ovde, za svaki radijator, zagrejana tečnost se napaja preko jedne cevi, a već hlađeni jedan drugi uklanja. Dizajn može imati vertikalno i horizontalno ožičenje.
Naravno, takav izbor će koštati više, ali istovremeno pruža nekoliko nesumnjivih prednosti:
- Jedinstvena distribucija toplote, koja značajno poboljšava mikroklimu u kući i povećava performanse sistema.
- Mogućnost podešavanja bilo kog radijatora bez posledica za ostalo.
Širom svijeta već dugo se aktivno koristi samo takva paralelna veza radijatora ne samo u privatnim kućama već iu višestepenim visokogradnjama. Dosad smo do sada ovakve inovacije mogle biti pronađene samo u novim zgradama ili vikendicama.
Ray

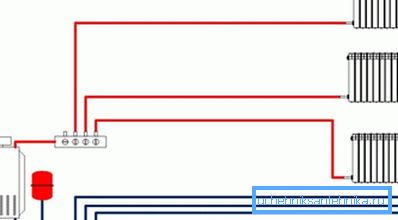

Takva veza se naziva i kolektor, pošto pretpostavlja prisustvo distributivnog kolektora, od koje se isporučuje i povratna cev za svaku bateriju već isporučuje pojedinačno.
Pre nego što napravite takav izgled, pažljivo treba da izmerite svoje finansijske mogućnosti, jer će to biti skuplje od čak dva cevi, ali će vam pružiti zaista jedinstvene mogućnosti:
- Puna autonomija prilagođavanja performansi svakog radijatora iz kolektora.
- Popravite ili zamenite baterije bez isključivanja celog sistema grejanja.
- Mogućnost instaliranja dodatnih uređaja na bilo koji krug.
Uputstva za instalaciju radijalnog ožičenja su veoma složena, zbog čega je obavezno pozvati kvalifikovane stručnjake.

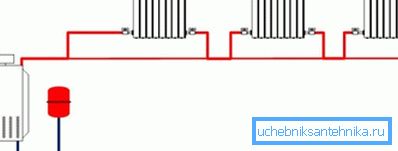

Leningradka
Ovakva originalna metoda omogućava poboljšanje jednosumne šeme priključka sistema grejanja, što mu daje mogućnost samostalnog podešavanja radijatora.
Za ovo:
- Za svaku bateriju postavljeni su ventili koji vam omogućavaju da kontrolišete protok rashladnog sredstva kroz njega.
- Instalirane su bipase, koje su obilazne cijevi manje veličine. To će omogućiti cirkulaciju vode oko cijelog sklopa, čak i kada su ventili potpuno zatvoreni na posebnom radijatoru.
Važno je napomenuti da se opisane manipulacije mogu izvoditi kako u početnoj fazi uređenja grijanja u kući, što će omogućiti i uštedu novca i proširenje funkcionalnosti objekta, a sa instalacijom već instalirane.
Zaključak
Ako odlučite da grejanje privatne kuće izvršite sopstvenim rukama, trebate započeti odabirom najprikladnijeg dijagrama ožičavanja za vaš slučaj. Prvi korak je odrediti vrstu cirkulacije rashladnog sredstva u cjevovodu, a zatim i opciju distribucije korištenih cijevi. Gore, pokušali smo da vas upoznamo sa principima rada i prednostima najpopularnijih.
Na priloženom videu možete naći dodatne materijale koji se odnose na temu. Tačna šema je garancija za kvalitetno grejanje.
