Solarno grejanje: 5 koraka za uštedu novca na komunalnim

Danas se u privatnoj izgradnji sve više i više javljaju različite tehnologije uštede energije koje koriste alternativne i obnovljive izvore energije. To uključuje solarno grejanje privatne kuće.

Pošto ste izgradili ovakav sistem, moći ćete više od polovine smanjiti troškove obezbeđivanja vašeg doma toploti tokom hladne sezone i, možda, potpuno napustiti upotrebu gasa ili čvrstog goriva.

Ugradnja solarnog grijanja

Posebne karakteristike

Solarni sistemi za grijanje na domaćinstvu imaju neke karakteristike za koje biste trebali biti svjesni prije nego što nastavite na vlastitu proizvodnju.

Hajde da se zadržimo na pojedinačnim strukturalnim elementima ove inovativne inženjerske mreže i nijansama njihovog dizajna:

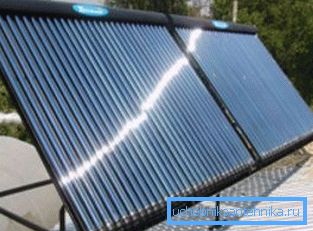

1. Solarno grejanje seoske kuće, kako to nazivaju, vrše ultraljubičaste zrake poslate dnevnim svetlom. Oni osvetljavaju posebno napravljene ili kupljene panele, koji su sistem cijevi postavljenih u posebnu kutiju, gornji dio je providan i izložen sunčevoj svjetlosti.

U tim kolektorima, toplotna energija sunčevih zraka se prenosi u hladnjak, što je voda, antifriz ili vazduh.

Obratite pažnju! Uz pomoć solarnih izmjenjivača toplote se mogu opremiti i zagrejati plastenika. Međutim, treba zapamtiti da u većini regiona Rusije takav sistem, koji radi nezavisno, nije u mogućnosti da obezbedi željenu mikroklimu. Može biti neophodno dodatno uključiti u sistem gasni kotao ili grejač za druge vrste goriva.

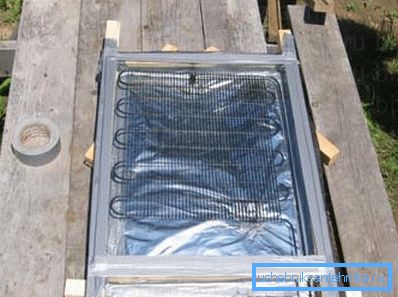

1. Solarni paneli za grejanje se mogu napraviti kod kuće. Materijal za njih će biti metalne cevi, posebno zavarene u zatvoreni sistem.

Potrebne praznine u sledećim veličinama:

• za snabdevanje hladnom i uklanjanje tople vode - veličina cevi? inč i debljina zida od 1 mm;
• za rešetku - cijevi manjih prečnika i sa tankijim zidovima, što omogućava brži prenos toplote.

Moguće je napraviti solarne vodene grejalice za grejanje od 15-20 dužine cevi od po 1,6-2 metara.

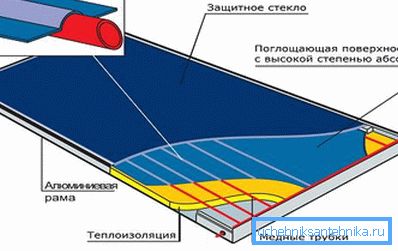

1. Da bi sunce bilo što efikasnije, razvodne cevi moraju biti postavljene u specijalno dizajniranu drvenu kutiju. Njeni zidovi su napravljeni od rezane ploče debljine 25 mm i dovoljno dugo da se prilagode cijevi (obično oko 120-180 mm).

Dno se može napraviti od šperploče, polikarbonata ili daske. Može se dodatno ojačati drvenim letvicama ili u šipkama sa delom od 30x30 mm.

Ali u ovoj dizajnerskoj kutiji solarni kolektor nije gotovo. Potrebno je zagrejati strukturu, što će solarno grejanje učiniti još efikasnijim.

To se radi na sledeći način:

• dno kutije je prekriveno pjenom;
• ugrađena izolacija zaštićena je limom ili pocinkovana;
• na njemu se montira montažni radijator, koji je pričvršćen pomoću spona ili krunskih kapuljača.

Obratite pažnju! Poželjno je pokriti sve unutrašnje delove kutije sa crnom bojom, koja apsorbuje sunčevu energiju. Pored toga, mora se voditi računa da staklo ili prozirna plastika koja pokriva gornji deo bude pričvršćena čvrsto moguće.

1. Cevi kolektora su međusobno povezane navojnim elementima. Vodite brigu o zategnutosti zglobova. Kompaktnost se može vršiti s konopom ili specijalnom polimernom trakom. Takođe, prije zavrtanja navoja preporučujemo propustiti silikonski zaptivač.
2. Solarno grejanje kuće obezbeđuje rezervoar u kojem se akumulira vodena grejalica u izmenjivaču toplote.. Ovo može biti metalni ili plastični rezervoar, čiji su zidovi izolovani pjenom ili drugim materijalom koji ima nizak koeficijent toplotne provodljivosti.

Možete napraviti drvenu kutiju za postavljanje skladišta vode, a ostatak prostora napuniti toplotnim izolatorom (ekspandirana glina, pena itd.).

Spoljna površina rezervoara ili kutije je poželjno obojana u srebru, što će smanjiti gubitke toplote i povećati efikasnost dizajniranog sistema.

1. Grejanje od sunca će raditi samo ako postoji pritisak u cevi.. Zbog toga je neophodno ugraditi avanturom - nepropusnu posudu zapremine oko 30 litara. Ima kontrolni ventil koji otvara i zatvara ulaz.

Korak po korak montaže sistema

Sastavljanje gotovih elemenata u jedan sistem je jednostavno i sastoji se od 5 koraka.

Korak 1

Instalira se rezervoar koji akumulira vodu koja se zagreje suncem, a rezervoar je odgovoran za održavanje potrebnog pritiska (avancamera). Potrebno je popraviti oko 1-1,5 metara iznad pogona.

Korak 2

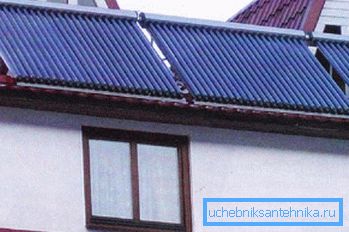

Postavljeni solarni izmenjivači toplote. Najbolje mesto za njih je na južnom zidu kuće ili na krovu. U drugom slučaju, poželjno je postaviti panele pod uglom od 30-45 stepeni do horizonta. U ovom slučaju, sistemi solarnog grejanja će raditi efikasnije.

Korak 3

Instalirani elementi su povezani sa cevima.

Preporučljivo je koristiti dijelove u dvije različite veličine:

• ? inča - za dovod vode iz sistema za dovod vode u avancameru i uklanjanje vode iz solarnih izmjenjivača toplote (pod pritiskom)
• 1-inčni - za preostale segmente mreže.

Svi cevovodi moraju biti izolovani. Za ovo možete koristiti gotovu školjku od penastog polietilena ili bazaltnih vlakana.

Korak 4

Grejanje - solarna ili bilo koja druga - zahteva nosač toplote. Stoga, nakon završetka montaže, cevi treba napuniti vodom. Da bi to učinili, dizajn treba da obezbedi dopunjavanje i odvodne ventile koji se nalaze na dnu sistema.

Snabdevanje vodom treba zaustaviti nakon što se pojavi na potkrovlju na potkrovlju.

Korak 5

Poslednja faza je puštanje u rad. Da biste to uradili, jednostavno otvorite dovodni ventil. Nakon toga, nivo vode u avancameri će se smanjivati ​​sve dok ventil u njemu ne blokira otvaranje. Inače, ovaj uređaj se može koristiti za kontrolu nivoa vode.

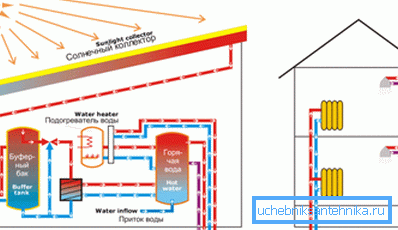

Shema solarnog grijanja

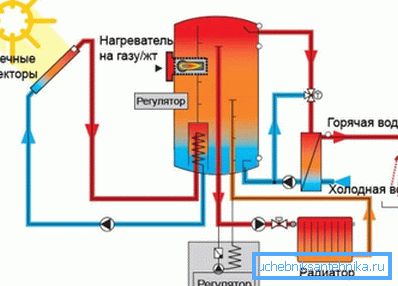

Funkcionisanje sistema je sledeće. Voda zagrijana solarnim izmenjivačem toplote ulazi u rezervoar za skladištenje, odakle se može prenijeti na radijatore za grejanje ili na toplu vodu. U drugom slučaju, voda se dodaje sistemu kroz avankera

Sa nedovoljnom efikasnošću grejnog sistema priključen je gasni kotao ili drugi grejač, koji dodatno zagreva vodu u rezervoaru.

Obratite pažnju! Pored gore opisane šeme, postoji i solarno zagrevanje vazduha - malo je lakše konstruisati ga sopstvenim rukama, međutim, efikasnost je znatno niža. Zbog toga se preporučuje da se na gore opisane sorte zadrži tečnost za prenos toplote.

Zaključak

Domaće solarno grejanje u vašem domu neće vam uštedeti samo novac. Na taj način se pobrinite za životnu sredinu.

Možete saznati više informacija o tehnologijama štednje energije koje se mogu koristiti u izgradnji kuće iz video snimka u ovom članku.
