Snaga radijatora. princip rada. faktori koji utiču na prenos

22-07-2018

Snaga radijatora grejanja je upravo parametar koji određuje koliko će uređaj efikasno grijati okolni vazduh. Planiranje rekonstrukcije sistema grejanja, moramo usvojiti metod izračunavanja performansi takvih proizvoda, pošto ni višak ni nedostatak energije nisu prihvatljivi.

Za obezbeđivanje kuće toplotnom energijom, potrebno je izabrati grejače sa optimalnom disipacijom toplote.

Disipacija toplote baterije

Princip rada radijatora

Pre nego što nastavimo sa izračunavanjem parametara rada, moramo razumjeti kako funkcioniše grejna baterija i koju vrednost treba izračunati kako bi se procenila njegova efikasnost.

Radijator (bez obzira da li je voda ili električna ulja sa rashladnim uljima) funkcioniše prema prilično jednostavnom principu:

Unutar uređaja nalaze se rezervoari u kojima cirkuliše zagrejana rashladna tečnost.. Vruća supstanca se podiže, ohladi - ide dole, jer tečnost stalno pokreće.

Distribucija rashladnog sredstva unutar uređaja

Obratite pažnju! Kod električnih uređaja zagrevanje se javlja u samom radijatoru, u vodenim uređajima u kotlu ili u peći, ali u ovom slučaju razlike će biti beznačajne.

Kada se kreće, rashladna tečnost je u kontaktu sa zidovima rezervoara, dajući im neku toplotu. U tom slučaju, što duže vreme kontakta i što je veća razlika u temperaturi, više toplote koja se otpušta.
Zagrevani iznutra, zidovi, zauzvrat, prenose toplotnu energiju u okruženje, zagrevanje vazduha.
Da bi se povećala efikasnost prenosa toplote, radijatori se izrađuju u obliku peraja., povećavaju površinu u kontaktu sa vazduhom. Ponekad su na površini fiksirane dodatne metalne ploče - oni takođe služe za ubrzavanje prenosa toplote.

Obratite pažnju! Prisustvo rebara za razmenu toplote stimuliše konvekciju - kretanje vrućeg vazduha između ploča. Dakle, dva načina grijanja su kombinovana: radijator i konvektor.

Električni radijatori - čelik, liveno gvožđe, aluminijum, bimetal, itd. - određuje se koliko količine toplote mogu dati životnoj sredini po jedinici vremena. U pasošima za grijanje baterija, ovaj parametar najčešće se propisuje.

Izbor optimalnog uređaja za prenos toplote je veoma važan:

U sistemima centralizovanog grejanja, prekomerni prenos toplote dovodi do pregrijavanja prostora. Kao rezultat toga, moramo snositi troškove dodatnog provetravanja ili instalacije termičkih ventila - sama mikroklima se ozbiljno pogoršava.
Ako performanse instaliranih uređaja nisu dovoljne, onda će biti primorane da rade na granici svojih mogućnosti. S jedne strane, ovo značajno smanjuje životni vek proizvoda, a s druge strane vodi do periodičnog "potopa", kada se temperatura u prostoriji značajno smanjuje, uprkos svim naporima bojlera tople vode.

Sa nedostatkom snage u sobi će biti hladno čak i kada je sistem maksimalan

Pored toga, sa teškim opterećenjem, uređaj može trbušno propasti. Ovo naročito važi za električne modele, jer bi trebalo da se izabere snaga radijatora ulja sa marginom od oko 20-25%.

Faktori koji utiču na prenos toplote

Ako analiziramo informacije od proizvođača i stručnjaka, onda možemo vidjeti da je, na primjer, snaga aluminijskih radijatora za grijanje znatno viša nego kod modela od livenog gvožđa starog tipa.

To je zbog razlika u dizajnu i materijalu:

Prvo, što je veća unutrašnja zapremina baterije, uđe u hladnjak, a što više energije će dati. Stoga je sasvim logično da će veliki uređaj grijati efikasnije nego kompaktan (naravno, i druge stvari su jednake). Cena će se takođe razlikovati, a ne samo zbog razlike u troškovima materijala koji se koristi za proizvodnju baterije.

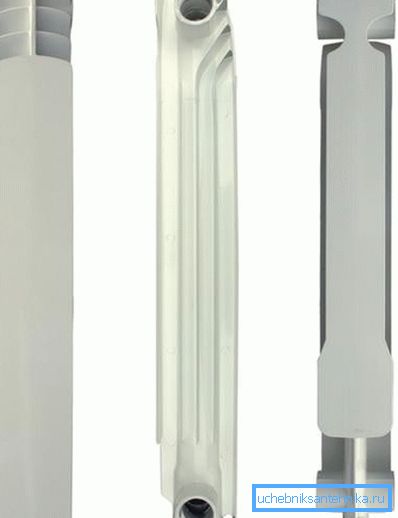

Unutrašnja šupljina aluminijskog radijatora

Drugo, performanse zavise od temperature dolazećeg rashladnog sredstva: što je toplija voda, to će više toplote moći da se izvuče.
Treće, što je bolje, materijal vrši toplotu, to će biti veći prenos toplote. Najmanje efikasnije u smislu ovog pokazatelja su proizvodi napravljeni od livenog gvožđa, a bakarni, aluminijski i bimetalni modeli se takmiče za vodeće pozicije.

Obratite pažnju! U proseku, snaga jednog dela aluminijskog radijatora je veća od one za bimetalne (aluminijum + čelik ili aluminijum + bakar) strukture. Međutim, u praksi su nijansi proizvodne tehnologije takođe važni, tako da ova zavisnost nije doslovna.

Za upoređivanje, dole je tabela energetskih radijatora različitih tipova. Detaljnije informacije o termičkoj efikasnosti nekih modela grejnih baterija mogu se naći u dijagramima datim u članku.

Tip radijatora	Izlazna snaga jedne sekcije, W	Volumen toplote u jednom delu, l
Aluminijum, središnje udaljenost 500 mm	183	0.27
Aluminijum, središnje udaljenost 350 mm	139	0.19
Bimetal, središnje udaljenost 500 mm	204	0.2
Bimetal, središnje udaljenost 350 mm	136	0.18
Liveno gvožđe, udaljenost od centra 500 mm	160	1.45
Svinje, razmak od 300 mm	110	1.1

Treba napomenuti da je snaga čeličnih grejnih radijatora, koja imaju strukturu panela, naznačena na bazi čitavog proizvoda, a za sekcijske strukture instrukcija često sadrži dvije vrednosti: izlaz toplote odseka i isti parametar za ceo radijator.

Tabela moći čeličnih radijatora: podaci su za proizvode firme Kermi 11, 22 i 33 vrste.

Izračunavanje potrošnje energije

Metode kalkulacije

Za odabir baterija za napajanje, prvo moramo izračunati koliko toplotu troši prostor.

Ovo se može učiniti na više načina, tako da ovde opisujemo najefikasnije:

Prvo moramo izračunati zapreminu prostora, pomnožiti njegovu površinu po visini.
Zatim određujemo osnovnu potrebu za toplotom pomnožavajući zapreminu standardnim koeficijentom od 41 vati.

Obratite pažnju! Ova vrijednost važi za evropski dio Ruske Federacije. Južni i sjeverni regioni imaju svoje standarde, s obzirom na to da se klima značajno razlikuje.

Dobijena vrednost mora biti prilagođena kako bi se kompenzovala gubitak toplote. Da biste to uradili, dodajte 100 vati po prozoru i oko 200 vata na ulazna vrata.

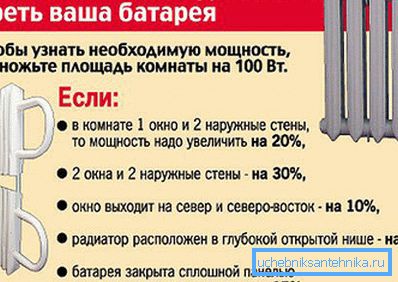

Postoji još jedan pristup kompenzacije toplotnih gubitaka: na primjer, sa jednim prozorom i jednim vanjskim zidom povećavamo potrošnju toplote za 20%, dva prozora i dva vanjska zidova - za 30%, a korištenje sita za radijatore - za još 25%.

Zatim, koristite rezultirajuću sliku za izračunavanje potrebnog broja grejača. Da biste to učinili, podijelite ga snagom jednog dela radijatora za grejanje i zaokruži rezultat na cijeli broj.

Izračunavanje broja sekcija na jednostavan primjer

Dakle, hajde da pokušamo da shvatimo kako, u praksi, možete sami da izvršite račun.

Osnovni podaci su sledeći:

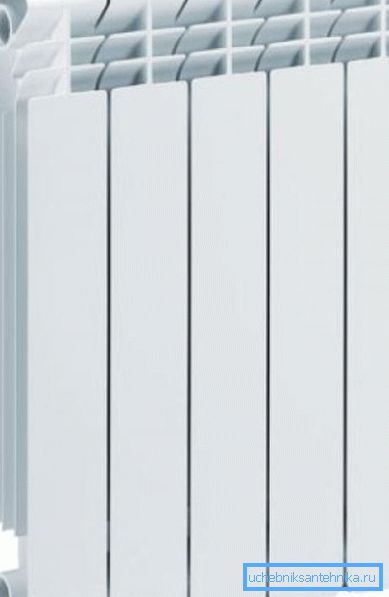

Aluminijski proizvod sa rastojanjem od 500 mm

Površina sobe je 16 m2.
Visina plafona - 3,5 m.
Jedan prozor, jedan spoljni zid.
Planirano je instaliranje sekcijskih baterija sa međusektualnim rastojanjem od 500 mm (snaga aluminijskog radijatora je 139 W).
Ekrani neće biti instalirani.

Metoda izračunavanja je sledeća:

Odredite volumen: 16 x 3.5 = 56m3.
Izračunajte potrebu za toplotom: 56 x 41 = 2296 vati.
Uvedemo amandman na prisustvo prozora i spoljašnjih zidova: 2296 + 2296h0.2 = 2755,2 vati.
Izračunamo broj sekcija: 2755.2 / 139 = 19.8.

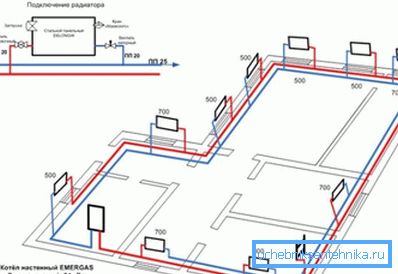

Što je veća prostorija, više grejnih tačaka bi trebalo biti

Shodno tome, moramo ugraditi najmanje 20 delova aluminijskog radijatora. U idealnom slučaju, potrebno je kupiti dva panela od 10 rebara, postaviti ih na suprotne zidove radi ravnomernijeg grijanja - onda će snaga grejanja biti dovoljna da održi optimalnu mikroklimatiju u ovoj prostoriji.

Zaključak

Poznavajući prostor sobe i izračunavajući kapacitet radijatora po 1 m2, mi ćemo moći da pokupimo grejne uređaje neophodne da bi se obezbedila udobna temperatura u kući. Naravno, uvek možete instalirati baterije sa marginskim učincima, prilagođavajući njihov rad ručno ili automatski, ali i dalje ovde ne možete učiniti bez kalkulacija. Možete saznati više o načinu određivanja prenosa toplote baterija gledanjem videa u ovom članku.
