Snabdevanje grejnom vodom: kanalizacija: karakteristike
Koji načini povezivanja cevi se koriste kada su instalirana kanalizacija, vodosnabdijevanje i grijanje? Koji su načini povezivanja raznih uređaja za vodovod i grejanje? Hajde da shvatimo.
Veze
Kanalizacija
Gravitet drenaža se može sakupljati i zapečaćati na jedan od dva načina:
- Sprovođenje utičnica cijevi od livenog gvožđa. Šupljina između zvona i cilindričnog dela cijevi ugrađena u njega popunjena je organskim vlaknima, impregnacijom smole ili bitumena (kabolom), kompaktovanim kovanjem, nakon čega je utičnica zaptivena cementnim malterom ili rastopljenim sumporom.
Koristan: u drugom slučaju, jedinjenje se rastavlja nakon zagrevanja s bakljom, fenom ili fenrom. Ovaj rad se vrši ručno strogo u ventiliranoj prostoriji iu maski za respirator ili gas. Uputstvo je povezano sa senzibilnošću sumpora: oni su prilično sposobni da izazovu potpunu respiratornu paralizu.

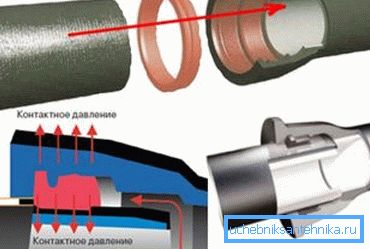

- Pričvrsle veze sa gumenim O-prstenovima. Takođe se isporučuju sa komponentama neophodnim za okretanje ili širenje mreže (moda). Prstenasti zaptivači koriste:
- Cevi od sivog liva.
- Cijevi VChSHG (od visoko čvrstog nodularnog liva, različite od sivog uz visoku duktilnost i jačinu udarca).
- Proizvodi od PVC i polipropilena.
Snabdevanje hladnom vodom
Isključivo za CWS, koriste se materijali različiti u svojoj niskoj otpornosti na toplotu: polietilen i polivinil hlorid. Kako se montiraju?
| Materijal | Metode montiranja |
| Polietilen | Sa debljinom zida do 4 mm, priključak se vrši pomoću kompresione armature. |
| Sa debljim zidovima se koristi zavarivanje. Krajevi se rastopaju sa niskotemperaturnim (200-220 ° C) grejnim elementom i pritiskaju se jedni do druge, dok se polimerni talasi ne očvršćavaju. | |
| PVC | Planirane cijevi ispod spoja lepka spojene su nakon nanošenja lepka na susedne površine. |
| Alternativni način ugradnje PVC cevovoda je zvono u obliku zvona sa zaptivnim prstenovima koji su nam već poznati. |
Grijanje i topla voda
Grejanje i dovod vode sa radnom temperaturom do 95 ° C mogu se ugraditi na sledeće načine i materijale:
- Crne čelične cijevi - koristeći plinske, električne zavarivanje ili priključke sa navojem. Navoji su zaptiveni sanitarnim lanom (poželjno bojom ili lakom, koji će ga zaštititi od gašenja) ili sa polimernim materijalima - FUM trakom ili polimernim navojem s silikonom.
- Pocinkovano - samo na niti. Zavarivanje spaljuje cink, ostavljajući čelik bez zaštite od korozije.

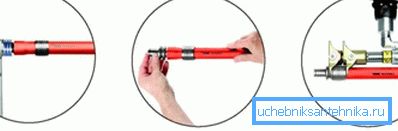

- Uzastopni polietilen - fitingi, koji su uobičajeni zadušni dio - košnica s fiksirajućim rukavom. Cev se ispružuje specijalnim alatom - ekspanderom, nakon čega se stavlja na montažu; efekat molekularne memorije omogućuje pouzdano komprimovanje fitinga nakon nekoliko sekundi.
Zanimljivo: cijena alata sprečava širenje materijala. To je najmanje 10.000 rubalja za početne modele.
- Metalno-plastični - kompresioni fitingi sa podeljenim prstenom i navrtkom za pričvršćivanje, kao i fitinge za presovanje, u kojima je kraj cijevi pričvršćen pomoću nehrđajućeg čepa pomoću ručnog ili električnog klešta.
- Polipropilen. Kao i polietilen, povezan je sa niskom temperaturnom lemljenjem, ali ne sa krajnjim lemljenjem, već uz pomoć priključnih utičnica. Uz njih se koriste i gumeni fitingi, snažno podsjeća na kompresiju, ali opremljeni sa oprugom za sprečavanje slučajnog demontaže priključka.
- Valoviti nehrđajući čelik. Ona koristi najjednostavnije spojne spojeve sa silikonskim zaptivkama visoke temperature.
Napomena: naveli smo samo najpopularnije materijale za grejanje i vodosnabdevanje. Ne dodirujemo je skupog egzotičnog bakra - jednostavno zato što njene operativne osobine ne daju materijalu posebne prednosti nad istim nehrđajućim čelikom po većoj cijeni.
Priključivanje vodovodnih i grejnih uređaja
Koji su načini vodosnabdevanja vodovoda i kanalizacije?
Kanalizacija
Za povezivanje vodovodnih instalacija sa sistemom otpada koriste se gumene manžetne, koje sprečavaju ne samo curenje u utičnicama, već i mirise.

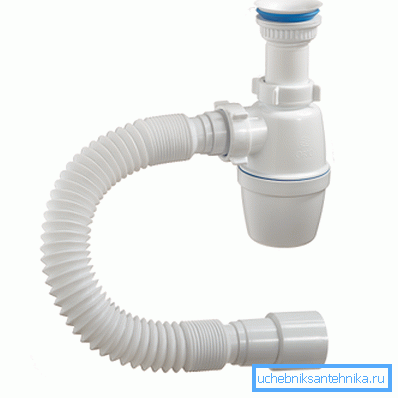

Međutim: valovite cijevi sudopera i sudopera ne zahtijevaju adaptere i čvrsto su spojene na kanalizaciju prečnika 50 mm.
Mikseri
Postoje samo četiri načina za povezivanje miksera:
- Na tvrdim cevima za montažu na zid koriste se uobičajeni uglovi.
- Fleksibilne obloge su primorane da koriste vodene utičnice sa pričvršćivanjem na glavnom zidu.
- Mikseri za ugradnju na bazi su najčešće povezani sa cevima sa fleksibilnim crevima sa oštrim orahovima.
- Neki zastarjeli proizvodi instalacije na ploči sa čaršavima (herringbone) mogu se povezati na eyeliner vezama na navoje; međutim, umjesto toga se sve više koristi fleksibilna valovita nerđajuća cijev.
WC šolje
Ovde je izbor opcija još manji.
- Najčešće, ventil za punjenje rezervoara je priključen na oblogu fleksibilnim crevom pomoću vretena.
- Za povezivanje cisterni montiranih na plafon, često se koriste čvrsti obujmice bilo koje vrste koji se povezuju sa ventilom pod uglom ili spojnicom.
Radijatori, konvektori
Grejni uređaji se mogu priključiti na napojne vodove:

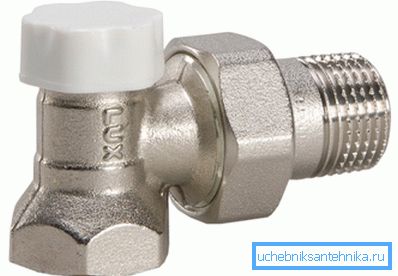

- Preko radijatorskih utikača ili adaptera (na primjer, većina aluminijumskih i bimetalnih radijatora imaju DU25 navoje, koji sa standardnim prečnikom čelične obloge DU20 zahtijeva korištenje konvencionalnog adaptera). Pluta ili adapter se dovode do radijatora duž dugačkog navoja; pričvršćivanje zategnutog zaključka.
- U teškim uslovima ili prilikom povezivanja obloge sa lijevom navojem, američke žene se često koriste - brzo montažne armature sa navrtkama i gumenim zaptivkama.
Zaključak

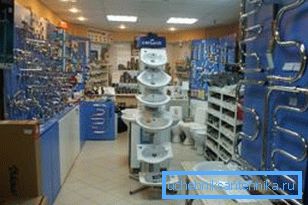

Nadamo se da je naš minijaturni pregled omogućio čitaocu da zadovoljava svoju radoznalost. Kao što vidite, u posljednjih nekoliko godina na tržištu nije postojao poseban egzotik - sve za snabdevanje vodom i grejanje se i dalje može kupiti u bilo kojoj prodavnici. Kao i uvek, dodatni korisni podaci će biti dostupni u prilogu video snimka. Successes!
