Sistemi grijanja vode: kako dizajnirati kvalitetnu klimatsku

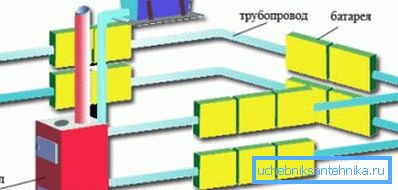

Savremeni inženjeri grejanja znaju mnogo načina zagrijavanja kuća. Ugodnu temperaturu u kući mogu kreirati ventilatori za toplotu, električni konvektori, tradicionalne drvene peći i tako dalje. Međutim, najefikasniji i efikasniji su sistemi grijanja vode sa kotlom i radijatorima.

Nastavak čitanja, naučićete puno korisnih informacija o varijantama ovih inženjerskih mreža i specifičnostima njihove instalacije ručno.

Sorte mreža za grijanje vode

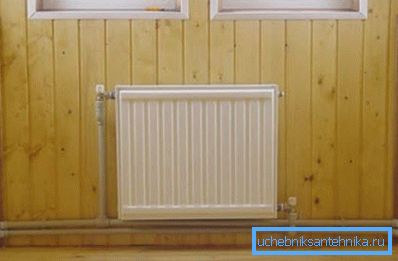

Efikasnost sistema klimatskog inženjeringa jednog stana ili kuće zavisi ne samo od snage grejne jedinice ili koeficijenta prenosa toplote radijatora. Jednako je važno kakav je tip cjevovoda izabran za isporuku hladnjaka, kako se organizuje protok tečnosti i mnogi drugi parametri.

Detaljnija klasifikacija sistema za grijanje vode u zavisnosti od različitih kriterijuma dat je u tabeli.

Obratite pažnju! Izbor pravog sistema grejanja zavisi od velikog broja različitih faktora. To uključuje područje kuće, broj podova, prečnik korištenih cijevi i tako dalje.

Izračunavanje i izbor odgovarajuće šeme za sisteme grijanja vode najbolje prepuštaju profesionalnom inženjeru. Izvodiće hidraulički proračun, bez kojeg se može zaboraviti normalan rad klimatske mreže.

Dozvolite nam da detaljnije opišemo opis sistema grejanja sa prirodnom i prisilnom cirkulacijom.

Vrste grejanja metodom cirkulacije vode

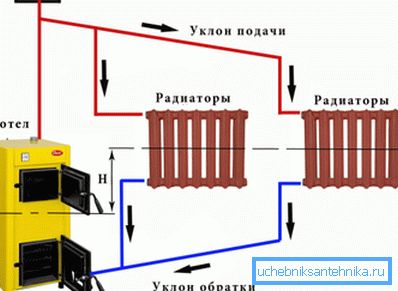

Sistem gravitacije

Posebne karakteristike

Sistem prirodne cirkulacije tečnosti u klimatskoj mreži djeluje isključivo zbog prirodnih zakona.

Shema je sledeća:

• kada se zagreva, voda postaje lakša i podiže se na vrh sistema grejanja;
• hlađenje, tečnost postaje gusta i teška, zbog čega se spušta, istovremeno zagrevajući sobe.

Opisano grejanje bilo je efikasno samo ako je inženjerska mreža postavljena na takav način kako bi se osigurala intenzivna cirkulacija tečnosti u njemu. U suprotnom, rashladno sredstvo neće izvršiti transportnu funkciju koja joj je poverena, a toplotna energija koja generiše instalirani bojler će biti izgubljena.

Prilikom izgradnje i upravljanja sistemom grejanja za gravitaciju neophodno je ispuniti sljedeće zahtjeve:

1. Pravilno izaberite prečnik cevi koji povezuju kotao sa baterijama, izračunajte njihovu hidrauličnu otpornost, podesite ukupnu dužinu u vertikalnoj i horizontalnoj ravni. Potrebni početni podaci mogu se dobiti iz prateće dokumentacije za klimatsku opremu.
2. Ne dozvoliti pregrevanje rashladne tečnosti. Voda može da zavari, zbog čega će se pritisak u cevima i radijatorima znatno povećati, što će dovesti do oštećenja. Da bi se to sprečilo, ekspanzioni rezervoar, koji je instaliran na vrhu sistema, pomaže.

Obratite pažnju! Bez obzira kako dobro mislite, da zagrejete kuće veličine više od 200 kvadratnih metara. brojilo ili cevovode za montažu duže od 30 metara i osiguravanje da prirodna cirkulacija hladnjaka neće funkcionisati. Biće potrebno instalirati električne pumpe, a to je već sistem grejanja sa prisiljenim protokom vode.

Postupak instalacije

Uputstva za dizajniranje sistema gravitacionog grejanja su jednostavna i sastoje se od sledećih tačaka:

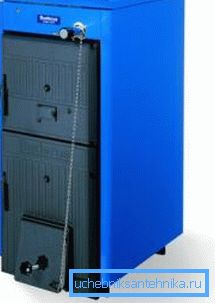

1. Prvo morate instalirati kotao. Iz očiglednih razloga, on mora biti instaliran na najnižoj tački cevovoda, gdje se protiče sva hlađena tečnost iz radijatora.

1. Vertikalni podizač postavljen je gore od kotla. Što je ova cijev veća, efikasniji će sistem grejanja. Najčešće, njen kraj vodi do potkrovlja kuće.
2. Otvoreni ekspanzioni rezervoar se nalazi na vrhu.. Ako je instaliran na tavanu, ne zaboravite pažljivo izolovati kontejner kako biste izbegli značajan gubitak toplote i zamrzavanje tečnosti. Membranski rezervoar se može montirati u kotlovnicu, na povratnoj cevi.
3. Onda je postavljen izgled cevi.. Ovde se mora osigurati da se radijator za grijanje ne nalazi na mjestu ispod kotla. Što je veća razlika u visini, to je efikasniji rad instalirane inženjerske mreže.

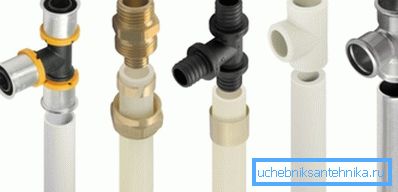

4. Materijal cevi se može slobodno odabrati.. Imajte na umu da ako je sistem instaliran na kotao na čvrsto gorivo, može se zagrejati na vrlo visokim temperaturama na kojima se polimerne cijevi ne mogu koristiti. U ovom slučaju, preporučuje se da ostanete na čeliku.

1. U drugim slučajevima, plastika je pogodnija, jer nisu podložna koroziji i imaju niži koeficijent hidrauličnog otpora.. Uverite se da su unutrašnji dio cevovoda i cijevi kotla isti. Upotreba cijevi manjih promjera je zabranjena.

Savjet! Niko ne zabranjuje montiranje ulaznih i izlaznih cevi većeg prečnika od mlaznice. Za sistem gravitacionog grejanja, to je čak korisno.

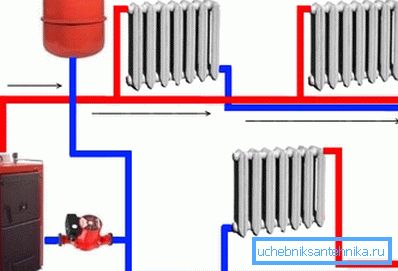

Sistem prisilnih cirkulacija

Posebne karakteristike

Verovatno ste već shvatili da efikasnost zagrevanja u velikoj meri zavisi od brzine protoka tečnosti za hlađenje kroz sve elemente sistema. Zbog toga su klimatske mreže sa pumpama koje pumpaju vodu sada popularnije.

To su mali uređaji koji troše minimalnu struju i rade gotovo tiho. Savremene cirkulacione pumpe mogu da promene brzinu rotacije elektromotora, zahvaljujući kojoj je moguće precizno kontrolisati zapreminu tople vode i, shodno tome, temperaturu u sobama.

Pumpa povećava efikasnost opisanog klimatskog sistema, tako da će gorivo za održavanje normalne temperature u prostorijama biti potrošeno manje.

Pored toga, pumpa za hlađenje pumpa pumpa, lakše je prevladati hidraulički otpor. Shodno tome, za ugradnju sistema grejanja možete koristiti cijevi manjih prečnika (ali ne manje od kotlovske cijevi).

Postupak instalacije

Uređenje sistema grejanja s prisilnom cirkulacijom razlikuje se od instalacije gravitacijske mreže u pravcu pojednostavljenja.

Posebno:

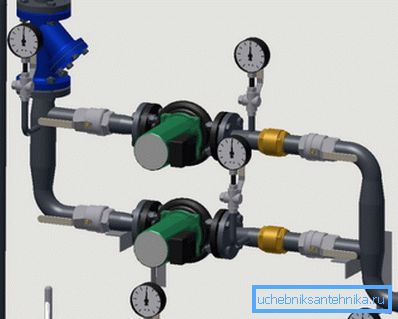

1. Pumpa se instalira na povratnu cev tako da tekućina koja ulazi u njega ima najnižu moguću temperaturu.
2. Kotao za grejanje se može postaviti na isti nivo kao i radijatori.
3. Samo sistem membrane može biti dio sistema (često je već ugrađen u kotao). Dakle, tečnost u cevima će kružiti pod pritiskom od 1-1,5 atmosfere.
4. Obratite pažnju na propisani nagib SNiP cevi u slučaju nije neophodno.

Kombinovani sistem grejanja

U izgradnji privatnih kuća često se koristi takozvana kombinovana grejna šema. U ovom slučaju, cevovodi, radijatori i kotao namešteni su u skladu sa pravilima gravitacione mreže, ali cirkulaciona pumpa sa bajpasom (bypass) se postavlja na povratnu cev.

Time se obezbeđuje rad grejanja čak iu slučaju privremenog nestanka struje ili slomljenja cirkulacione pumpe.

Savjet! Svaka oprema mora biti povezana sa cevima kroz ventile. Takođe, ventil ili obilazni ventil treba da bude opremljen sa bajpasom. U tom slučaju možete demontirati opremu za popravku ili zamenu bez uklanjanja rashladne tečnosti iz cevi.

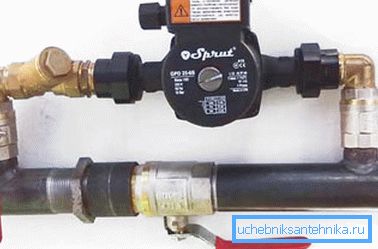

Na isti način, zastareli sistemi grejanja se modernizuju. Samo treba da napravite bočnu traku sa pumpom i efikasnost klimatske mreže će se znatno povećati.

Vrste grejanja metodom distribucije cijevi

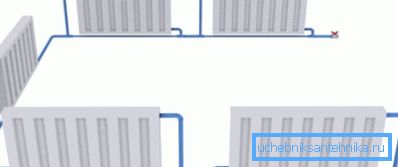

Jedna cev

Ovakav sistem grejanja omogućava instaliranje jedne cevi kroz koju se hladnjak isporučuje radiatorima i vraća se nazad na kotao. U ovoj prtljažnoj liniji, radijatori za grijanje su povezani u nizu ili paralelno, gde se odvija toplota.

Prednost takve šeme je jeftina. Trebaće vam minimalan broj cevi i raznih priključaka.

Ali ne možete nazvati efikasan i zgodan sistem, jer ima nekoliko značajnih nedostataka:

• nemoguće je ručno ili uz pomoć termičkih ventila prilagoditi zapreminu rashladne tečnosti koja se spušta u svaku bateriju, stoga, za postavljanje željene temperature u svakoj pojedinačnoj sobi neće raditi;
• količina toplotne energije koja se prenese na radijatore će se smanjiti kada se baterije odvoze od kotla, pa će se najdalje (donje) sobe zagrijati još gore.

Da zaobiđete neka ograničenja opisanog sistema postavljanjem obilaznice - obilaznicom - direktno povezivanje ulaznih i izlaznih mlaznica radijatora. U tom slučaju, otvaranjem i zatvaranjem zatvarača i regulacionih ventila ne možete postavljati samo ugodnu temperaturu baterije, već i učiniti (ako je potrebno) demontažu i popravku bez prekida rada cele grejne mreže.

Dvostruka cev vertikalna sa nižim ožičenjem

Glavna razlika između jednostavnog rasporeda i dvocevnog rasporeda je prisustvo dva cevovoda: prvi se isporučuje toplom toplotnom fluidom za radijatore, druga voda se odvodi i isporučuje nazad do kotla.

Zahvaljujući ovoj šemi, moguće je regulisati zapreminu tečnosti koja ulazi u svaku bateriju i postiže najudobniju temperaturu u sobama.

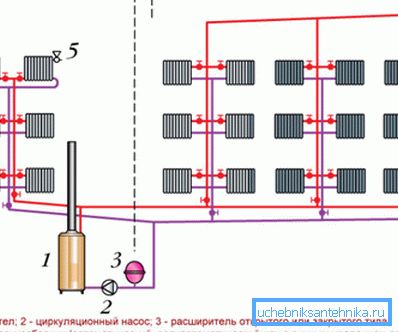

Jedna od opcija je dvocevni sistem sa vertikalnim podizanjem i nižim rasporedom dovodnih cevi.

Njegove karakteristike su sledeće:

1. Na najnižem nivou sistema iz kotla za grejanje položiti cjevovode priključene na uređaj za grejanje.
2. Sa ovih autoputeva, pustili su podizače koji podižu hladnjak do najviše tačke sistema i isporučuju ga radiatorima za grejanje na svakom spratu.
3. Zatim, kroz drugu cev, ohlađena tečnost se vraća za ponovljeni ciklus grejanja.

Nedostatak takvog rešenja predstavlja opasnost da se sistem emituje.

Potrebno je obezbediti uređaje za uklanjanje vazduha iz cevi i radijatora:

• cev vazduha koja se kreće do vrha sistema;
• otvoreni ekspanzioni rezervoar ili membranski uređaj sa posebnim vazdušnim ventilom;

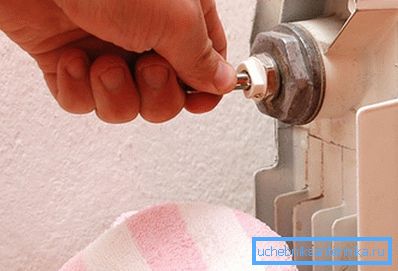

• Mayevskyovi dizalice postavljeni na vrhu svake baterije.

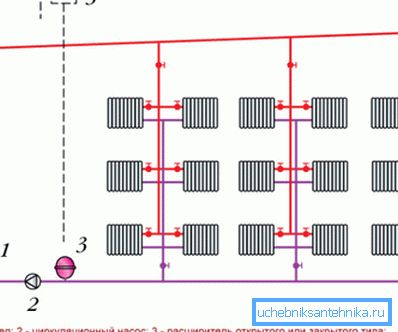

Dvostruka cev vertikalna sa gornjim provodnicima

U ovom slučaju distribucija tečnosti se javlja na najvišoj tački sistema - na tavanu ili ispod plafona gornjeg sprata. Hlađenje se isporučuje vertikalnom cevom, a zatim kroz vodoravne cjevovode prelazi u baterije.

Tu je potreban i ekspanzijski rezervoar, ali bolje je koristiti nepropusno, tako da se pritisak vode može povećati nego što povećava efikasnost grijanja.

Twin tube horizontalno

Ova vrsta distribucije tečnosti kroz cijevi najčešće je u izgradnji privatnih kuća i vikendica. Posebnost je u tome što je za obezbeđivanje toka vode neophodno instalirati cirkulacionu pumpu, jer ne bi bilo moguće postići potrebnu brzinu vode na prirodan način.

Cijevi se postavljaju prema jednom od nekoliko šema:

1. Mrtvi. Prednost ove metode je prilično ekonomična upotreba cevi. Minus - značajna dužina sistema, što komplikuje njegovo precizno podešavanje.
2. Prolaz. U takvom sistemu, dužina krugova grijanja je kraća, što ih olakšava podešavanjem. Međutim, troškovi kupovine cijevi i instalaterskih radova značajno se povećavaju.

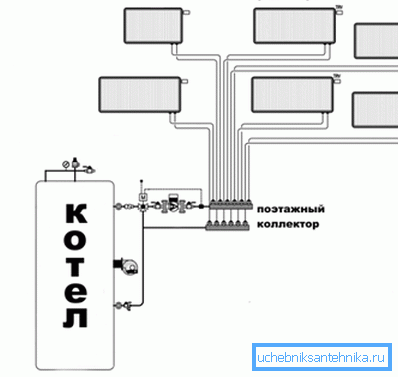

3. Kolekcionar. U ovom slučaju, svaki radijator je povezan preko cevi do dve matrice - dovod i ispus. Najefikasnija mreža, ali trošak njegove instalacije je veći od svih ostalih. Osim toga, morate osigurati skriveno postavljanje cevi, jer nije estetsko postaviti takav broj duž zidova.

Zaključak

Kao što vidite, postoji ogroman izbor različitih opcija za uređivanje klimatskog sistema. Izbor željene šeme zavisi ne samo od vaše želje i iznosa novca, već i od inženjerskih sposobnosti. Dakle, tehnički proračun klimatskih mreža je toliko važan.

Ovo pitanje je posvećeno video snimku u ovom materijalu.
