Sistemi grijanja: pregled popularnih šema i karakteristika
Čini se, šta može biti teško u izgradnji klimatske mreže? Prema većini, ovo je ili grejna tačka sistema grejanja ili individualni bojler koji zagreva fluid za prenos toplote. Zatim voda ili antifriz kroz cijevi ulaze u radijatore, gdje se odvija sekundarna razmjena toplotne energije sa vazduhom u prostoriji.
Ali iza spoljne jednostavnosti postoje veoma složena inženjerska rešenja, uputstvo za održavanje i održavanje koje traje više od dvanaest stranica.
Metode zagrevanja rashladnog sredstva
Centralne toplotne tačke

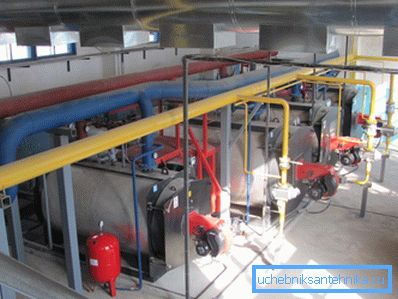

Uz pomoć centralizovanih kotlova, grijač toplote se zagreva, a zatim se isporučuje stanovnicima gradskih stanova. Takođe, ovaj tip grejanja ponekad se organizuje u naseljima kolibe.
Klimatski sistemi sa centralizovanim vodosnabdijevanjem imaju sledeće karakteristike:
- oprema za grejanje nalazi se u specijalno opremljenoj zgradi i zagreva vodu namenjenu velikom broju potrošača;
- za snabdevanje tečnosti primaocima se koriste linije za grejanje, koje se obično postavljaju u podzemne kanale;
- Podešavanje svih parametara tečnosti za hlađenje (temperatura, pritisak, fizički i hemijski sastav, brzina vode) je takođe centralizovan, krajnji korisnik ne može da utiče na njih.
Samostalne instalacije
U takvim sistemima zagrevanje vode, koje se zatim šalje radiatorima, vrši se individualno za svaki stan ili kuću. U tu svrhu je ugrađen sopstveni kotao za grejanje. Možete to sami da izaberete, na osnovu moći i vrste korišćenog goriva.
Postoje sljedeće sorte:
- Gas. Najčešća opcija. Koristi se prirodni gas, koji se isporučuje preko cevovoda trupaca ili se čuva u gasnim cilindrima ili držaču plina. Sistem grejanja sa gasnim kotlom je jedan od najekonomičnijih, ali samo ovlašćeni stručnjaci mogu instalirati i održavati takvu opremu.

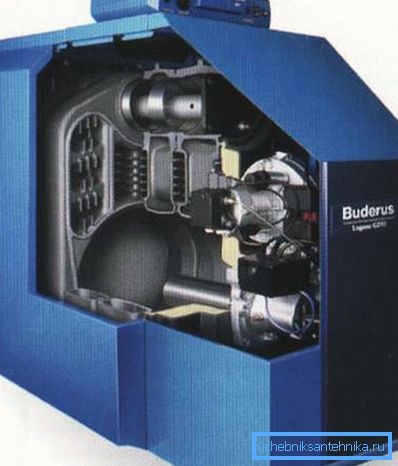

- Čvrsto gorivo. Odlična i jeftina opcija za kuće kojima se ne dovodi glavni vodovod. Gorivo koje se koristi je drvo, lignit, treset i tako dalje. Postoje i jedinice koje rade na biomasu. Uz njihovu pomoć, možete organizovati najpovoljnije zagrevanje.
- Gorivo ulje. Sistemi grejanja, koji uključuju kotao na tečnom gorivu, funkcionišu potpuno autonomno i ne zahtevaju periodičnu humanu intervenciju za punjenje goriva. Jedini nedostatak je visoka cena dizel goriva i potreba za prostornom opremom za skladištenje dizel goriva.
- Electric. Može se koristiti i za zagrevanje rashladnog sredstva. Imaju odlične potrošačke osobine i tehničke karakteristike. Ali gorivo - struja - je preskupo, jer sistem grijanja neće biti ekonomičan.
Uglavnom električne jedinice se koriste kao dodatna ili rezervna oprema.
Obratite pažnju! Za veće kuće ili komercijalne objekte može se instalirati bifilarni grejni krug, koji uključuje ne samo jedan, već i dva kotla koji služe različitim konturama klimatske mreže.
Takođe, u toku je inženjering klimatskih sistema koji koriste alternativne izvore energije. Najupečatljiviji sistem za grejanje termosifona koji koristi sunčevu svetlost.
Međutim, razvoj opreme je na takvom nivou da je nemoguće koristiti ove uređaje kao osnovne. Generisana toplotna energija nije dovoljna da obezbedi kuću toplotom.
Načini postavljanja cevi
Posle posla sa kotlom, možete preći na izbor postavljanja cevi. Ovde treba nastati poteškoće.
Postoje tri glavne varijante:
- Jedna cev U tom slučaju, duž perimetra prostorije, postavljena je cjevčica u koju se pokreću baterije. Šema instalacije ove sekvence može biti sekvencijalna (hladnjak prolazi kroz svaki grejni element, nema drugačiji način) i paralelno (voda teče kroz cev i ulazi u baterije pomoću kanala za odvodnjavanje koji ide do ulaznog i izlaznog izlaza radiatora).
- Dvocevni Ovde se postavljaju dva kanala - jedna za napajanje tople vode, druga za vraćanje rashladne tečnosti na opremu za grejanje. Fleksibilniji sistem koji vam omogućava precizno podešavanje temperature u prostorijama i omogućava popravljanje ili promenu radijatora bez prekida rada čitavog sistema grejanja.
Dvodelna šema ima dve varijante:

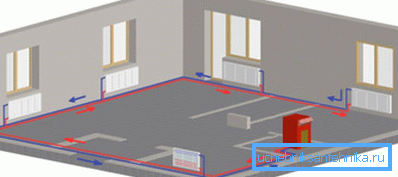

- gornjem sistemu grejanja - u ovom slučaju, par linija ide u poslednju sobu, gde je povezan sa kratkospojnikom;

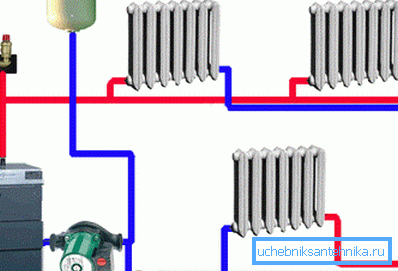

- pripadajući sistem grijanja - mreža sa hladnjakom zaobilazi sve prostorije i vrati se u kotao.
Drugi tip je poželjniji: manje će biti potrebnih materijala za njegovu proizvodnju.

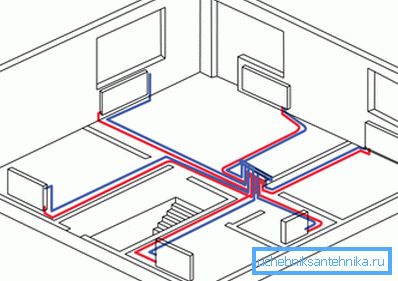

- Kolekcionar. Hladnjak se isporučuje u kolektor, koji ga svake baterije distribuira odvojeno. Najfleksibilniji sistem, ali instalacija zahteva previše novca.
Problemi sa grejanjem i njihovim rešenjima
Opšti raspadi i rutinsko održavanje
Kao vaš omiljeni Daewoo Nexia ili Toyota Prado, mreža za grejanje zahteva periodično održavanje.
Pored planiranih tehničkih radova, sistem grejanja može propasti iz nekih nepredviđenih razloga:
- ekspanzioni rezervoar ili tzv. baferski kapacitet je depresivna ili zarđala;
- hidraulični šok, koji se javlja u sistemu grejanja, uništiće radijatore;
- formira se velika curenja koja mogu prouzrokovati provetravanje ili kompletno pražnjenje cevovoda za grejanje;
- kao rezultat spoljnjeg fizičkog udara, cev ili radijator će biti oštećen, i tako dalje.
Obratite pažnju! Ukoliko je došlo do kvara u kotlu za grijanje (posebno gas), nikada ga ne bi trebalo sami popraviti. Čak i ako su kontrolori ili termometar jednostavno neuspešni, zaptivač se suši ili su počeli da gase gelove na mlaznice, neophodno je potražiti pomoć stručnjaka. Priručnik za upotrebu grejne opreme direktno zabranjuje neovlašćene smetnje u radu uređaja.
Da bi se izbegli problemi tokom rada sistema, poželjno je da dizajn ili rekonstrukciju, kao i puštanje u pogon, obavlja poseban tim vodoinstalatera. Na kraju rada, oni će pripremiti akt prihvatanja i akt inspekcije sistema, koji ćete morati potpisati, pružiti vam crtež i pasoš klimatske mreže, a takođe će dati garanciju za obavljeni rad.
U slučaju nesreće, ako poplavite komšije, a pregled dokazuje da je do greške došlo zbog instalacionih grešaka, kompanija-izvođač će nadoknaditi štetu. Razlog za podnošenje tužbe sudu biće navedeni gore navedeni dokumenti.
Nezavisna instalacija je takođe poželjna za izvođenje pod kontrolom iskusnog specijaliste, koji je već bio uključen u grejanje. Pored toga, ne morate da uštedite novac za kupovinu materijala, uzmite samo kvalitetne cevi.

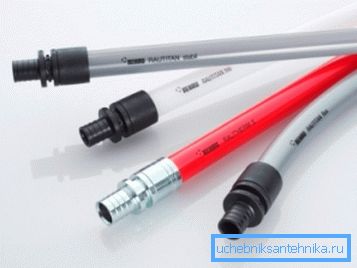

Na primjer, dobro dokazani dijelovi se prodaju pod zaštitnim znakom Rehau. Iako je njihova cena prilično visoka, to je odličan izbor koji vas neće razočarati.

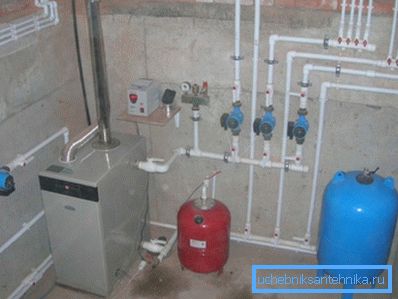

Rutinsko održavanje sistema grejanja može se izvršiti nezavisno. Najčešći problemi i rješenja dati su u donjoj tabeli.
| Problem | Rešenje |
| Pogrevati u sistemu grijanja | Takva neprijatnost je rijetka kada se radi o klimatskim mrežama. Mogu se pojaviti zagrevanje u stanovima koji se nalaze u blizini centralizovanih potrošača toplote i samo ako su prekršena pravila za instaliranje baterija. Kada su mlaznice povezane radnim bypassom, možete zaustaviti razmišljanje o svakom ponovnom zagrevanju. Što se tiče autonomnih sistema, ovde se temperatura kontroliše osobno pomoću elektronskih kotlova. |
| Prevencija vodenog kladiva | Ovaj izraz odnosi se na nagli porast pritiska rashladnog sredstva u sistemu, što može dovesti do kvara cijevi, fitinga i, najčešće, grijanja radijatora. Dovoljno je lako rešiti problem. U autonomnom sistemu potrebno je lagano puniti rashladno sredstvo u cijevi, au centralizovanom sistemu opremiti uvode za bateriju pomoću termičkih ventila, koje treba pričvrstiti kad se sistem pokrene i polako pusti tako da voda napuni bateriju pomoću malenog toka. |
| Feed sistem | Ako je zatvoreni sistem grejanja opremljen ekspanzionom posudom otvorenog tipa, potrebno je stalno pratiti nivo nosača toplote u njemu. Tekućina teži da isparava, pa se količina vode koja cirkuliše kroz cevi opada. Potrebno je periodično nadoknaditi gubitke. Da bi to učinili, nije potrebno popeti se na tavan, nedostatak tečnosti za hlađenje može se odrediti pomoću manometra postavljenog na instrument tablu kotla. |

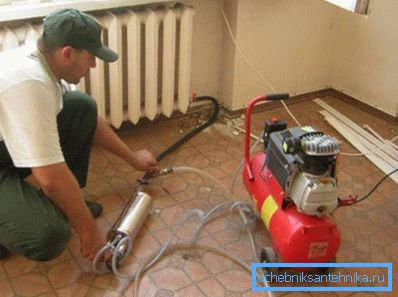

| Čišćenje klimatskih mreža | U procesu rada unutar radijatora (posebno od livenog gvožđa) formiraju se mineralne naslage, koje se moraju odložiti. Razmislite kako ispirati sistem grejanja: za ovo postoje hemijska i mehanička sredstva, u sistem možete izliti specijalno rješenje, ili demontirati grejne elemente i očistiti ih specijalnim hidrauličnim ili pneumatskim pištoljem. Za zaštitu sistema centralnog grejanja od otpadaka sa oštećenjima, preporučljivo je ugraditi sump za dovodnu cev. |
Savjet! Mnogi vlasnici autonomnih mreža pitaju šta treba popuniti u mreži za grejanje. Najčešće voda deluje kao nosač toplote, a manje često - poseban antifriz. Ako želite da uštedite, koristite vodu.
Međutim, prije svega je poželjno omekšati pomoću posebne opreme ili rješenja. Ovo će pomoći izbjegavanju formiranja skale na cijevima i povećanju vremena između ispiranja sistema.
Sistem za smanjenje pritiska
Najveća količina nevolja tokom rada grejnih mreža uzrokovana je povredom stezanja cijevi, armature, slavine, radijatora i druge opreme. Ovde nije toliko važno za rešavanje problema, već kako pronaći curenje.

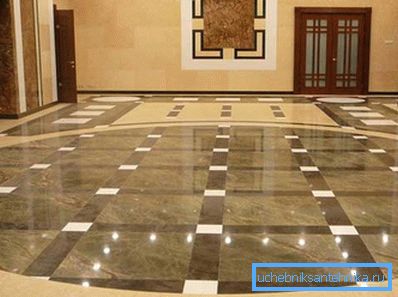

Ako su cevi postavljene otvoreno, potrebno je samo da se rukujete baterijskom lampom i izvršite reviziju. Ali šta da radite ako su prikriveni dovod i povratni tok pod maskirnim slojem, a na vrhu toga polože i mramorne ploče, na kojima je potrošen ogroman novac?
Ovde možete dati samo jedan savet - morate se zaštititi od curenja čak iu fazi instalacije. Zbog toga preporučuje se upotreba specijalnih cijevi (metalna-plastika ili izrađena od ukrštenog polietilena) i osigurati da se nikakvo jedinjenje ne napuni betonom.
Zaključak
Periodično čišćenje i napajanje sistema grejanja, eliminisanje curenja i servisiranje kotla omogućit će vam da značajno povećate život klimatske mreže vašeg doma. Detaljnije sa redosledom rada inženjerskih mreža stambene zgrade možete naučiti iz video materijala u ovom materijalu.
