Sistem za grejanje kolektora - savršen izbor za privatnu

Čak iu fazi planiranja sistema grijanja, potrebno je napraviti izbor između nekoliko sasvim različitih načina snabdevanja rashladnog sredstva za radijatore za grejanje. Ako budžet nije slaba tačka, kolektorski sistem bi bio idealna opcija, a u smislu parametara kao što su jednostavnost upotrebe i trajnost, on je superiorniji od analoga.

Upoređivanje kolektora i drugih vrsta ožičenja

Možete izabrati jedan od 3 načina distribucije cevi:

• grejanje na jednoj cevi - idealno za grejanje male privatne kuće. U ovom slučaju svi radijatori su spojeni serijski, što znači da poslednja baterija u lancu radi manje efikasno od prve. Ali trošak takve šeme je minimalan;

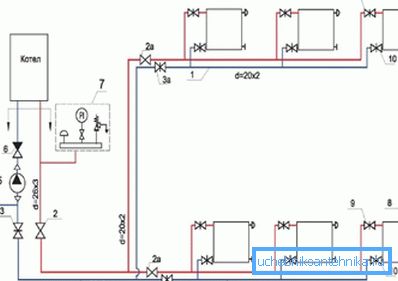

• sa grejanjem od 2 cevi, dijagram ožičavanja se može prikazati kao 2 paralelna kola, jedan isporučuje vruću rashladnu tečnost na uređaje za grijanje, drugi uzima hladno rashladno sredstvo do kotla. Ovaj način grejanja se može smatrati najčešćim;

• ožičenje kolektora se razlikuje od navedenih analogija u tome što se svaki radijator pojedinačno isporučuje sa rashladnom sredstvom. To jest, u prostoriji je instaliran kolektor (na svom uređaju - kasnije u članku), a od nje na svaku bateriju postoji cijev za dovod i pražnjenje. Ovo utiče na trošak i složenost instalacije, ali se i dalje može raditi sa svojim rukama.

Naravno, ovo nije najbolji efekat na troškove instalacionih radova i materijala. Ukupna dužina cijevi u ovom slučaju će biti maksimalna, a kolektor također košta novac (posebno ako odabrani model nije zadnji proizvođač sa termostatom).

Prednosti i slabosti kolektora

U prirodi nema idealnih rešenja, korišćenje kolektora nije samo izuzetak.

Prednosti kolektora za grejanje su:

• fleksibilnost sistema grejanja - pravo na grebenu možete postaviti termostatske elemente, pomoću kojih će se regulisati temperatura u jednom radijatoru;

Obratite pažnju! Ako je potrebno, jednostavno možete isključiti bateriju. Ostatak sistema grejanja će normalno funkcionisati.

• pošto se svaki radijator isporučuje sa rashladnom jedinicom pojedinačno, moguće je koristiti cijev od malih sekcija;

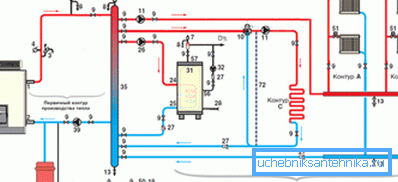

• Ako želite, lako možete koristiti kombinovani sistem grejanja. To jest, podelite ga na dva kruga različitim radnim temperaturama, ili u drugom krugu koristite drugu vrstu rashladnog sredstva. Za takvo rešenje vam je potrebna hidraulična igla.

Postoji raspored kolektora i slabe tačke:

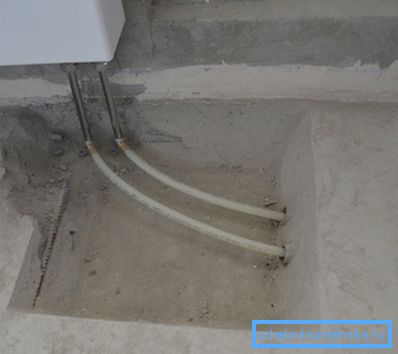

• već je pomenuta povećana cena, a ako je potrebno, popravke mogu biti teške - jer su grejne cevi sakrivene direktno ispod poda (često su jednostavno ispunjene spojnicom);
• cevi sa takvim izgledom ne mogu se postaviti duž zidova. Preciznije, sa tehničke tačke gledišta, to se može učiniti, ali onda će gotovo polovina zida biti zatvorena cevima - sumnjivim dodatkom unutrašnjosti;

• kolektorska distribucija grejanja cijevima malih prečnika zahtijeva moćniju cirkulacionu pumpu, jer će se hidraulička otpornost povećati;
• Nemoguće je nazvati ovakav sistem grejanja potpuno autonomnim - u svakom slučaju, električna energija će biti potrebna - da upravlja pumpom. Prirodni pritisak nije dovoljan da cirkuliše tečnost za hlađenje.

Uređaj i princip rada grejnog sistema kolektora

Prema ovoj šemi moguće je organizovati ne samo grijanje pomoću radijatora, već i, na primjer, organizirati "topli pod" u prostoriji - to jest, bez ikakvih baterija. Ali generalno, sistem grejanja ostaje nepromenjen i radi na istom principu.

Vrste kolektora

Kolekcionari se mogu koristiti za:

• organizacija tradicionalnog grijanja (koristeći radijatore). Moguće je kombinovati radijatore u grupama od 2-3 komada kako bi se uštedeli cijevi i olakšali instalaciju;
• grejanje po principu "toplog" poda;

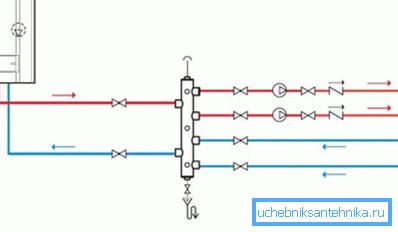

• da odvojite jedan krug na 2 ili više. U ovom slučaju, kotao služi kao izvor energije za oba kola, ali temperatura u njima može značajno da se razlikuje (mogu čak koristiti i različite vrste hladnjaka).

Kolektorsku šemu grejanja uz upotrebu "toplog poda" karakteriše povećana otpornost, pa je za sistem grejanja potrebna dodatna cirkulaciona pumpa. Razvodni ormarić je najbolje postavljen u središte kuće, sa ovim uređenjem, dužina cevi za grejanje različitih soba će biti približno iste.

Drugi suštinski element u takvoj šemi biće jedinica za miješanje u kojoj će temperatura hladnjaka pasti. Na izlazu iz kotla voda se zagreva na oko +90 ° C, au sistemima podnog grejanja temperatura grejnog tela treba da bude oko 40 ° C.

Elementi sistema grejanja kolektora

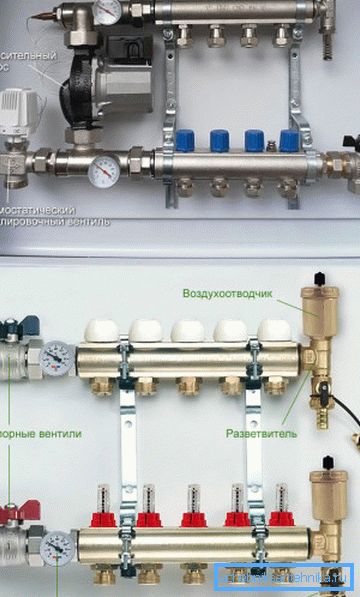

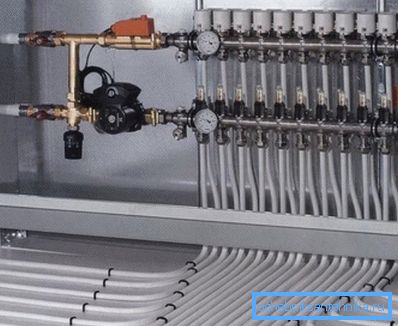

Po pravilu, svi elementi su sakriveni u zasebnom malom ormariću, a nalazi se na nepreglednom mjestu blizu zida. Cevi se kreću pod podom, tako da unutrašnjost sobe nije poremećena.

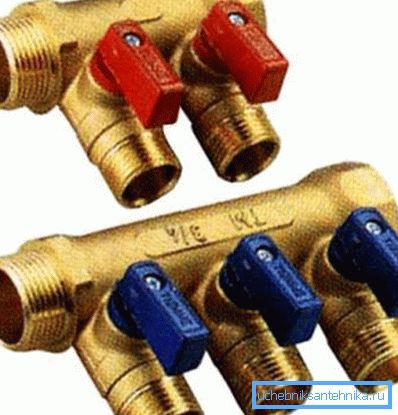

Glavni element je češalj (potrebno je u količini od 2 komada). Spoljno, češalj (ili češalj) izgleda kao jednostavno odsek cevi, na kome je nekoliko zavarenih zavarenih (u modelima kupovine, obično je broj slavina između 2 i 12).

Obratite pažnju! Po potrebi, kupljeni češljevi mogu biti povezani jedni sa drugima. Dakle, možete napraviti češalj za bilo koji broj izlaza / ulaza.

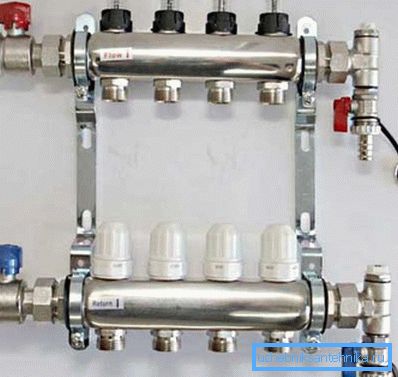

Sistemi za grejanje kolektora, po pravilu, opremljeni su meračem protoka i termostatima - u poređenju sa ukupnim troškovima, trošak ovih uređaja nije toliko veliki. Kupovane kapuljače su opremljene uređajima za termoregulaciju i merenje toka vode u fabrici, pa samo izaberite odgovarajući model.

Merači protoka su postavljeni na glavčinu za dovod, jer češalj mora biti opremljen vazdušnim ventilima za odzračivanje vazduha - korisno je za uklanjanje vazduha iz sistema grejanja. Na češalj koji prima hlađenu rashladnu tečnost, ugrađeni su termostati

Karakteristike rada i lokacija pojedinačnih elemenata

Nosač toplote zagrijan bojlom ulazi u glavnu glavu dovodne cevi i ulazi u radijatore kroz pojedine cevi. Da bi se osiguralo isto grejanje svih grejača, preporučuje se upotreba cijevi približno iste dužine i prečnika. Posle toga, ohlađena rashladna tečnost teče kroz ispusnu cev do drugog višenamjenskog rastavljača i vraća u kotao.

Instalirani termostat kontroliše temperaturu vode i, ako je potrebno, povećava / smanjuje struju tečnosti kroz radijator, tako da je temperatura u prostoriji regulisana.

Grejanje kolektora će raditi stabilno samo pod određenim uslovima:

• Potrebno je instalirati ekspanzioni rezervoar, to će nadoknaditi povećanje jačine rashladne tečnosti tokom zagrevanja.

Obratite pažnju! Minimalna zapremina ekspanzionog rezervoara mora biti jednaka 10% zapremine rashladnog sredstva u sistemu grejanja.

• cirkulaciona pumpa se nalazi na povratku;
• Optimalno mesto za ekspanzioni rezervoar je cevni deo ispred cirkulacione pumpe.

Ugradnja sistema za grejanje kolektora

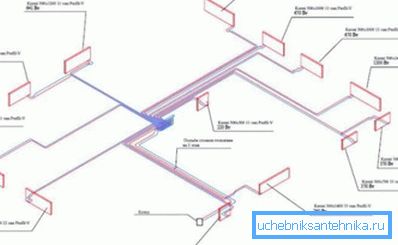

Konvencionalno, cijeli proces instalacije može se podijeliti u tri faze: postavljanje i pričvršćivanje cijevi na podu sobe, postavljanje kolektora i povezivanje cijevi na glavnike.

Uputstva za izvođenje radova izgledaju ovako:

• baza se prvo pripremi - beton se očisti i izravnava;
• onda se širi sloj hidroizolacije, a traka se zalepi duž perimetra prostorije, što će gladi ekspanziju betonske košuljice;

Obratite pažnju! Ako je pod u sobi drvena, onda se cevi jednostavno mogu staviti pod odbore, što će u velikoj meri olakšati rad.

• zatim prati hidroizolacioni sloj;

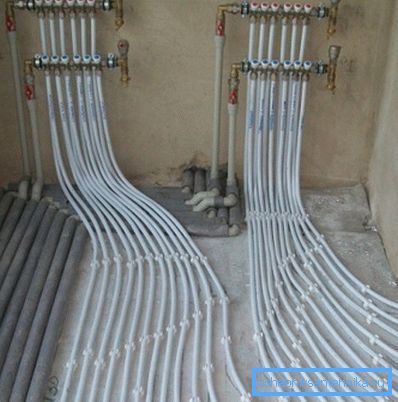

• preko nje se postavlja uobičajena metalna gaza i cevi se pričvršćuju na njega pomoću žice ili specijalnih žljebova. Prilikom postavljanja cevi na žičanu mrežu treba ostaviti mali razmak;

• zatim prati popunu poda. Ovim metodom polaganja cijevi, prilikom transporta rashladne tečnosti na radijator, delom će raditi na podnim grejanjem u prostoriji.

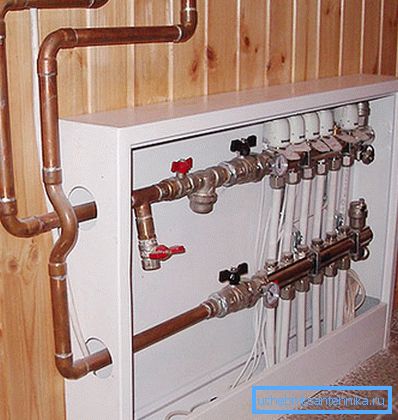

Što se tiče kolektora, onda za privatnu kuću možete odabrati zidne ili podne stojeće modele, kao i opcije ugrađene u zid. U principu, to na bilo koji način ne utiče na efikasnost grejanja, pa se mora izabrati pre svega na osnovu pogodnosti pristupa kolektorskim češicama.

Pod modelom ormarića ugrađenih u zid, poželjno je obezbediti nišu u fazi projektovanja kuće. Bez obzira na vrstu, ormarić mora biti pričvršćen i na zidove sidrenim ili vijcima za samoprezivanje (u drvenoj kući), a za to su posebno dizajnirane ormani.

Manifold Comb

Izbor pogodnog češljaka za grejanje kolektora je jednostavan. Uređaj je jednostavan, pa morate pažljivo obratiti pažnju na materijal predmeta.

Kupljeni uređaji mogu biti:

• sa čeličnom kutijom i grane;

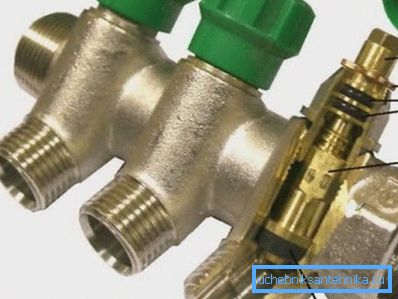

• kućište od livenog gvožđa;
• sa plastičnom kutijom.

Prednost je potrebno dati uzorcima, čak iu slučaju značajnog pada pritiska, kućište neće dozvoliti protok. Što se tiče priključka dovodnih i povratnih cevi, čak iu najjednostavnijim modelima, izlazi su navojem, što znatno pojednostavljuje instalaciju.

Grejanje kolektora se može organizovati bez kupljenih češljaka, moguće su 2 opcije:

• uz upotrebu zavarivanja - sa stanovišta ekonomije je vrlo kontroverzna opcija. Prvo, ne svi znaju kako da rade sa aparatom za zavarivanje, i drugo, kvalitet šava ne može biti zagarantovan. U slučaju nepotpunog zagađenja garantovano. Pored toga, neophodno je kupiti nedostajuće armiranje, kao rezultat toga, ušteda će biti skromna;

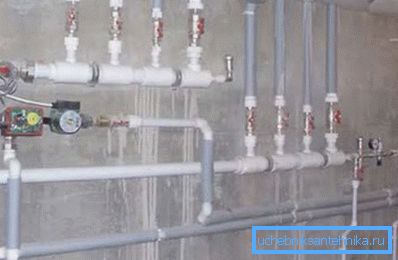

• Pa, najprobudljivija opcija je iz PP cevovoda. U ovom slučaju, češalj podsjeća na seriju čarapa povezanih u seriji sa utikačem na kraju. Od alata vam je potreban samo uređaj za lemljenje PP cevovoda. Ovakav kolektor će imati sve slabosti polipropilenskog cjevovoda, a naročito smanjenje čvrstoće pri visokoj temperaturi.

Sumirajući

Sistem grejanja kolektora može se nazvati idealnim u pogledu efikasnosti. Nezavisno snabdevanje hladnjaka sa svakim radijatorom omogućava vam da postignete idealnu mikroklimu u svakoj sobi kuće. Veliki, u poređenju sa tradicionalnim sistemima grijanja, trošak donekle sprečava rast popularnosti ove vrste grejanja u stanovima, ali ako budžet dozvoljava, grejanje pomoću kolektora je idealno.

Video se fokusira na dizajn češljaka.
