Sistem grijanja sa prirodnom cirkulacijom: 2 načina

Bez obzira na vrstu kotla koji se koristi, kako bi se efikasno zagrijala kuća ili stan, neophodno je pravilno organizovati cirkulaciju rashladnog sredstva kroz cijevi i radijatore ugrađene u stan. Najefikasniji i široko rasprostranjeni gravitacioni sistem. U nastavku će biti razmotreni principi njegovog rada, postojeće sorte, kao i način projektovanja grijanja prirodnim cirkulacijama sopstvenim rukama.

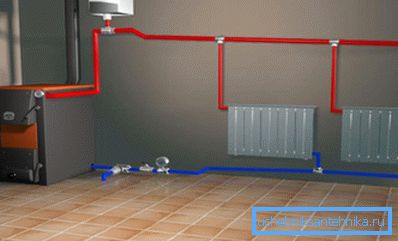

Samotalasni sistem grijanja - odličan za male kuće i vikendice

Princip rada

Postoje dve glavne šeme uređenja inženjerskih mreža grejanja:

  1. Sistem grijanja sa prisilnom cirkulacijom. U ovom slučaju koristi se oprema za pumpanje, zahvaljujući kojoj se voda isporučuje u pravom smeru. Nedostaci ovog rešenja su buka proizvedena električnim uređajem, kao i zavisnost grejanja od dostupnosti električne energije.
  2. Grejanje kuće sa prirodnom cirkulacijom. U ovom slučaju, protok vode iz kotla na radijatore i leđa se obezbeđuje promenom termodinamičkih karakteristika tečnosti.

Suština njegove operacije je sledeća: voda se proširuje kada se zagreje, zbog čega se njegova gustina smanjuje, a tečnost gurne u gornji dio sistema grijanja. Kako se hladi, rashladno sredstvo postepeno odlazi do kotla duž cijevi položenih kosom, nakon čega ciklus nastavlja.

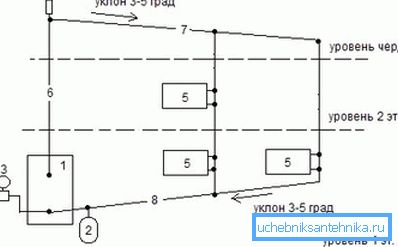

Na slici - šema gravitacionog sistema

Obratite pažnju! Prirodna cirkulacija grejanja je moguća samo sa pravilno montiranim cevima i prisustvom ekspanzionog rezervoara. Ovo je potrebno za uklanjanje vazduha iz radijatora i stvaranje potrebnog pritiska u inženjerskoj mreži.

Nedostaci opisane šeme uključuju činjenicu da sistem za grijanje vode sa prirodnom cirkulacijom ima značajnu inerciju i slabo je pogodan za grejanje velikih površina (100 kvadratnih metara i više) ili kuća sa 5 ili više soba.

Glava cirkulacije

Da bi izmena toplote koja je organizovana od strane rashladnog sredstva bila najefikasnija, neophodno je ispravno izračunati sistem grijanja prirodnim cirkulacijom.

Važno je razmotriti sljedeće pokazatelje:

  • razlika u visini između lokacije izmjenjivača toplote kotla i otvora za izduvavanje najnižeg radijatora grejanja - što je veća ova vrijednost, bolje će tečnost kružiti;
  • temperatura na koju se voda zagreva u komori gasnog, električnog ili kotla na čvrsto gorivo - što je veća razlika, to će efikasnije raditi sistem;
  • instalaciona visina radijatora i ugao nagiba cevovoda - što je veći ovaj indikator, efikasnije ohlađena rashladna tečnost će prevladati unutrašnji otpor kod povratne struje na kotao.

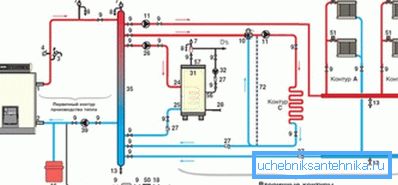

Sistem treba izračunati od strane iskusnog inžinjera ili arhitekte.

Obratite pažnju! Kotao za grijanje mora biti postavljen ispod radijatora, u suprotnom hladna voda neće moći doći do izmjenjivača toplote. Iz tog razloga, individualno grijanje prirodnim cirkulacijama se ne koristi u urbanim stanovima, jer nema prostora za ugradnju grijača.

Prilikom projektovanja bilo kog sistema grejanja, takođe je neophodno ispravno izračunati snagu centralnog elementa - kotao - koji zagreva hladnjak koji se isporučuje radiatorima.

Da biste to uradili, primijenite sljedeću formulu:

W = Wud * S / 10, gde:

  • W je potrebna snaga opreme, kW;
  • Wud je koeficijent korekcije za geografsko područje (od 0,7 do 1,5 u zavisnosti od klimatske zone);
  • S - površina grijanih prostorija, m2

Pipeline Ways

Grejanje privatne kuće sa prirodnim cirkulacijama može se ugraditi u dva fundamentalno različita šema.

Oni se razlikuju u takvim karakteristikama:

  • spajajući radijatore zagrevanja vode sa glavnim cevima koji snabdevaju vodu - postoji jednostruka i dvocevna šema (cena druge je veća zbog povećane potrošnje materijala, međutim, to je efikasnije);
  • mesto polaganja glavnih vodovodnih cjevovoda - oni mogu biti na vrhu (iznad radijatora) ili ispod (duž poda);
  • shema raspoređivanja vodovodne cevi - slepo kraj (voda se isporučuje svakom radijatoru zasebno i izvlači se od nje na isti način) ili by-pass, kada svi radijatori za grejanje prolaze kroz sredstvo za prenos toplote od gornje do donje tačke;
  • raspoređivanje risara - mogu se fiksirati horizontalno i vertikalno.

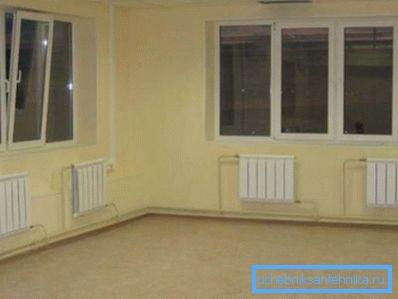

Prilikom izbora koncepta ugradnje grijanja potrebno je uzeti u obzir različite faktore.

Metoda 1. Sistem grejanja za gravitaciju monotube

Prirodno grijanje, napravljeno po šemi jednim cevima, može imati samo gornje ožičenje glavnih kanala. U ovom slučaju, kako to podrazumeva ime, instalirana je linija napajanja, gde se tečnost vraća nakon što teče kroz radijatore.

U ovom slučaju, prirodni tok tečnosti je organizovan zbog razlike u njegovoj temperaturi i, kao posljedicu, njegove gustine.

Ako je sistem gravitacionog grejanja postavljen u dvokrevetnoj ili troetažnoj kući, pošto se broj podova povećava, površina radijatora za grejanje mora biti smanjena. U ovom slučaju, uprkos smanjenju temperature rashladnog sredstva, grejanje će biti jednoobrazno.

Cijevi u jednom cijevnom sistemu grijanja mogu se ugraditi na dva načina:

  • paralelno - deo vode ulazi u radijator, a ostatak rashladnog sredstva kroz glavni kanal prolazi dalje (prednost ovog rješenja je da korištenjem ručnih ili automatskih ventila možete ograničiti količinu tople vode koja se isporučuje na grejnu ploču i time smanjuje temperaturu u soba);

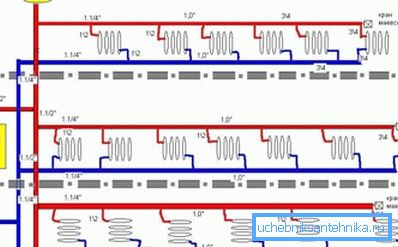

Paralelni krug grejanja kuće

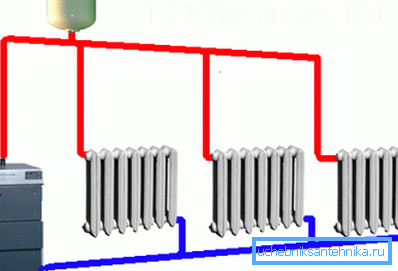

  • prolaz kroz - u ovom slučaju, cela zapremina zagrejane vode protiče kroz svaki panel za grejanje u kući (nećete moći da regulišete količinu vode koja se isporučuje radiatoru, kao i da potpuno isključite snabdevanje, jer će to dovesti do neispravnosti celog sistema).
Dijagram protoka grejanja kuće

Savjet! Paralelno se može smatrati optimalnijom šemom. Omogućava se regulacija temperaturnog režima odvojeno u svakoj sobi. Ovo štedi energiju (gas, dizel gorivo i tako dalje) i stvara udobnije unutrašnje mikroklime.

S obzirom da se vodosnabdevanje u jednom cevovodnom sistemu može izvoditi samo preko jednog kanala, uređenje ove vrste grijanja je moguće samo u zgradama koje imaju potkrovlje gdje se postavljaju cevi sa vodom zagrijane u bojleru.

Nedostaci jednodelne šeme uključuju nemogućnost delimičnog pokretanja sistema, prednosti su niži troškovi zbog manjih količina materijala i instalacija, kao i estetike.

Metoda 2. Dvostruka mreža grejanja za grejanje

U ovom slučaju neophodna je instalacija dva cevovoda:

  1. Ulaz. Ona isporučuje zagrejan nosač toplote na baterije. Cev se izvlači iz kotla koji ulazi u ekspanzioni rezervoar, što je neophodno za stvaranje pritiska u liniji. Od njega vodovod ide do radijatora. Zapremina ekspanzionog rezervoara zavisi od veličine sistema grejanja. U nekim slučajevima, ovaj uređaj mora biti opremljen sa prelivnom cevčicom koja uklanja ostatku tečnosti.
  2. Izlazak. Kroz ovaj gasovod, ohlađena voda se transportuje do izmjenjivača toplote kotla za grejanje. Hladna linija treba postaviti u iste prostorije gdje je montiran kanal snabdevanja. Ovo je efikasnija šema, jer omogućava bolju kontrolu temperature režima u prostorijama. Njegove mane - visoki troškovi instalacije i gustine.
Dvovodni sistem grejanja

Izbor konstrukcionog podizača

Postoje dve glavne opcije:

  1. Vertikalni podizač. U tom slučaju, sve cijevi iz radijatora spojene su sa centralnim elementom koji prolazi kroz svaki sprat kuće. Prednosti njegove upotrebe uključuju odsustvo rizika od zagušenja vazdušnog saobraćaja, nedostaci su visoki troškovi (potrebno je više cevi koje povezuju centralnu cev sa radijatorima).

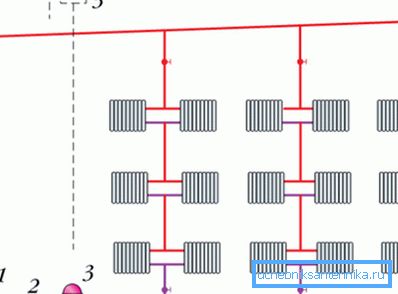

Grejna šema sa vertikalnim podizanjem
  1. Horizontalni riser. Svi grejni paneli na svakom spratu priključeni su na jednu napojnu liniju. Povoljnija opcija. Međutim, u ovom slučaju neophodno je dodatno instalirati posebne ventile za vazduh koji sprečavaju "provetravanje" mreže grijanja, što utiče na njegovu efikasnost.
Grejna šema sa horizontalnim podizanjem

Prednosti i mane

Upotreba sistema grejanja sa prirodnom cirkulacijom hladnjaka ima mnoge prednosti, od kojih su glavne:

  • jednostavna instalacija, puštanje u rad i održavanje;
  • maksimalna efikasnost - mreža gravitacionog grejanja ima visoku efikasnost i omogućava regulisanje režima temperature svake sobe zasebno;
  • profitabilnost - mreža grejanja za grejanje je jedna od najjeftinijih među postojećim sistemima kućnog grejanja (ako preduzmete mere za smanjenje toplotne provodljivosti zidova, poda i krova);
  • besmislenost - odsustvo radne električne opreme minimizira buku koja prati rad klime;
  • ne-volatilnost - izgradnja gravitacione mreže grejanja će raditi iu slučaju privremenog prekida snabdevanja električnom energijom, koja bi inače bila potrebna za napajanje pumpi;
  • Dug vek trajanja - sa pravilnom instalacijom i pravilnim održavanjem, oprema za grejanje traje više od 35 godina bez potrebe za značajnim renoviranjem.
Gravitaciono grejanje - garancija topline i udobnosti u kući

Glavni nedostatak grejanja prirodnim cirkulacijama je nemogućnost njegove upotrebe za velike zgrade. Zbog niskog pritiska tečnosti, dužina horizontalnih dijelova cjevovoda ne bi trebalo da prelazi 30-35 metara, inače će se efikasnost sistema znatno smanjiti.

Osim toga, u gornjem dijelu zgrade morate imati tehnički pod, gdje je ekspanzioni rezervoar montiran.

Takođe, zbog niske inercije, preporučuje se izbjegavanje postavljanja cijevi u neogrevane prostorije, jer postoji rizik zamrzavanja rashladne tečnosti i, kao rezultat toga, kršenje integriteta cjevovoda.

Zaključak

Sistem sa prirodnom cirkulacijom je možda najbolje rješenje za uređenje zagrijavanja male kuće. Međutim, apsolutno nije pogodna za gradski stan, letnjikovac, gdje se ne očekuje da ljudi i vikendica površine više od 100 kvadratnih metara žive tokom cele godine. metara U tom slučaju, bolje je da se zadržite na drugim metodama grejanja, koje su opisane u dolje navedenom video zapisu.
