Sistem grejanja privatne kuće: kako odabrati najbolju opciju

Možete grijati zgradu na različite načine i koristiti različite izvore energije, ali sistem grejanja u privatnoj kući, koji se smatra najmanijim detaljima, uvek će biti najbolja opcija.

Ako govorimo o sistemu, onda, po pravilu, postoje tri glavne vrste, to je:

1. krug radiatora;
2. topli pod;
3. infracrveni film.

Iako je četvrti metod moguć, to je kombinacija dva ili čak tri vrste. Reći ćemo vam glavne nijanse takvih uređaja, razmatrati grejanje kotlova i prikazati video snimak na ovu temu.

Kotlovi

Gas

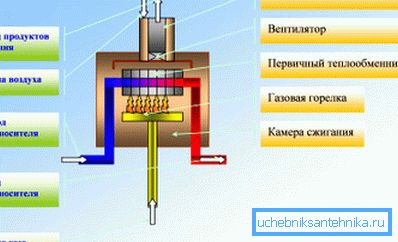

• Najčešće, sistemi grejanja za privatnu kuću rade uz pomoć tradicionalnih (konvekcionih) kotlova na gas, pomoću kojih obično snabdeva krug hladnjaka ili kombinovanu varijantu - radijatore plus grijani pod. Kotlovi rade prema šemi koju vidite na gornjoj slici - gas se napaja preko cevovoda do plamenika koji se nalazi u komori za gorivo i koji, zauzvrat, zagreva izmenjivač toplote, od koje se rashladna tečnost širi po celom krugu. Topli vazduh, zajedno sa proizvodima sagorevanja, ispušta se na ulicu kroz dimnjak.
• Optimalna temperatura za takav uređaj, preporuka je da se održava u opsegu od 60-80 ° C - tako da možete sačuvati najveći život za izmjenjivač toplote. Stvar je u tome što postoji tačka formiranja kondenzata - 55-57 ° C, ali se kondenzat ovde pokazuje kiselim, iz proizvoda sagorevanja gasa, stoga se zidovi izmjenjivača toplote počinju srušiti. Ovo je najčešći sistem vodosnabdevanja i grejanja u privatnoj kući.

• U slučajevima kada kuća ima sistem podnog grejanja, najbolje je koristiti kotlove na kondenzacionom gasu, takođe nazvane i niske temperature, da bi se zagrijala.. Optimalni način rada takvih uređaja je u rasponu od 30-50? ili 30-60?, iako radni format dostigne 100-110 ?, odnosno, može se koristiti ne samo za niske, već i za visoke temperature. Važno je napomenuti da efikasnost različitih modela dostigne 109-111% i, iako je njihova cijena veća od one kod konvekcijskih, takve jedinice se s vremenom isplatile.
• Princip rada ovde je fundamentalno različit od tradicionalnih kotlova, iako plinski gorionac još uvijek zagreva izmenjivač toplote, ali sekundarna toplota nije preusmerena spolja, već se koristi i za grejanje.! Ovde se kiselinski kondenzat ispušta kroz poseban cevovod kroz filtere, koji padaju u procesu formiranja. U ovom trenutku očuvanja sekundarne topline omogućeno je postizanje takvog visokog, čak i na prvi pogled, nemogućeg koeficijenta.

Tečno gorivo

• U slučajevima kada u selu nema gasovoda, sistemi grejanja za privatne kuće mogu raditi od kotlova na tečnom gorivu, gde se solarijum najčešće koristi kao izvor energije.. Telo takve jedinice obično je napravljeno od livenog gvožđa i ovo je podna opcija, iako postoje čelične čaure koje se mogu montirati na zid, ali, uprkos moćnom toplotnoizolacionom sloju, montirani modeli ne uživaju u uspjehu.
• Kod dizel motora, kao i gasnih jedinica, plamen iz plamenika takođe zagreva izmenjivač toplote, koji je izrađen od čelika otpornog na toplotu, ali češće od livenog gvožđa - zbog debelih zidova, vijek trajanja uređaja značajno se povećava. Gorionici sa gorionikom za dizel gorivo mogu biti jednozahodni, dvostepeni i modulirani - ovo je glavna razlika između kotlova. Ako je u jednoj etapnoj opremi moguće samo jedan režim sagorevanja, au dvostepenom, moguće su dva režima, onda modulirani uređaj dozvoljava vam da podesite grejnu moć po vašem nahođenju.

Čvrsto gorivo

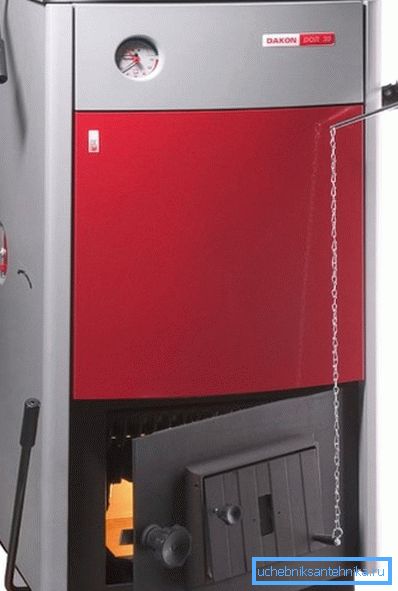

• Takođe, grejni sistemi privatnih kuća mogu se ugrađivati ​​od tradicionalnih kotlova na čvrsto gorivo, čiji princip rada je vrlo sličan uobičajenom kuhinjskom peći, a drvo i ugalj i drvo za ogrev (briketi, peleti itd.) Se koriste kao nosači energije.. Izmenjivači toplote za takve jedinice izrađeni su od čeličnih ili čeličnih gvožđa otpornih na toplotu, iako je druga opcija najpoželjnija - usled debelih zidova, životni vek se povećava. Efikasnost kotla je značajno povećana zbog različitih ventila koji regulišu dovod vazduha u peć i potisne kanale.

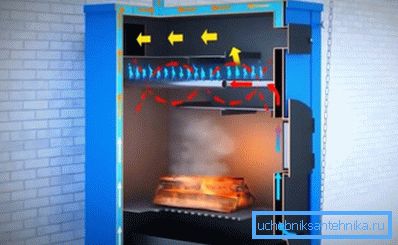

• A evo još jedne vrste uređaja koji rade na čvrsto gorivo - to su gasovi ili pirolizni kotlovi, gdje gorivo gori gotovo bez ostataka, ali postoje dvije komore - glavno sagorijevanje i naknadni gorionik. Princip njihovog rada je sledeći: ugljenik ili ogrev drva u glavnom kutiju, nakon čega je kiseonik tamo djelimično blokiran, što doprinosi procesu pirolize (termičko raspadanje) - ovo je praćeno obiljem dima. Dim se ulazi u komoru za naknadni nagib, gde se takođe isporučuje topli vazduh iz prve komore i ovi neizgrađeni proizvodi termičkog raspada pale na kraj.
• Gasni kotlovi su veoma pogodni za kućnu upotrebu - njihova instalacija vam omogućava da obeležite nakon 4, 6, 8 ili 12 sati, au nekim modelima ovaj proces je dozvoljen nakon dva ili čak tri dana! Raspon goriva za polaganje zavisi ne samo od dizajna kotla, već i od samog goriva, na primer, modeli koji rade na uglju imaju najmanji opseg (do tri dana). Efikasnost takvih uređaja dostiže 85%, a izduvavanje dima je minimalno - možete sigurno objesiti odjeću na ulici bez straha za čistoću.

Električna energija

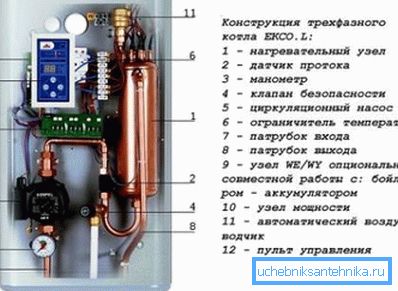

• Glavna prednost bilo kog električnog kotla nad alternativnim tipovima gore pomenutih jedinica je odsustvo dimnjaka koji treba izvaditi - jednostavno nije neophodno, jer nema proizvoda termičkog razlaganja. Takvi uređaji mogu da funkcionišu (u zavisnosti od snage) iz AC 220 / 380V 50Hz mreže, iako monofazni grejači se obično koriste za potrebe domaćina.
• Optimalni način rada koji nudi proizvođač je uglavnom u rasponu od 60-80 ° C, iako je maksimalno dozvoljeno 85 ° C, a pri 90 ° C aktivira se automatsko isključivanje električnih grejača. Najveća efikasnost takvih grejača je 93% (veća samo za kondenzacione kotlove), a od 220V možete odabrati modele kapaciteta do 9 kW - to je dovoljno za zagrevanje 90m² životni prostor.

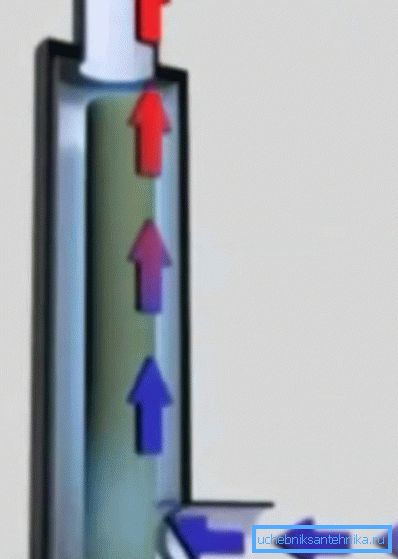

• Svako zna da frekvencija struje u našim mrežama iznosi 50 Hz, a direktno zavisi od toga da li je rad elektrode na kotlu. Rashladnjak prolazi kroz svoje telo i same elektrode su potopljene u tečnost. U ovom slučaju, kada se primeni snaga, dođe do procesa jonizacije. Uzimajući u obzir da elektrode menjaju svoj polaritet 50 puta u sekundi, joni takođe menjaju pravac kretanja sa istom frekvencijom, što izaziva zagrevanje tečnosti.
• Ovi kotlovi mogu da rade na AC 220 / 380V 50Hz na destilovanoj ili niskotemperaturnoj vodi koja se ne zamrzava na -40 ° C, kao i na tečnostima čija temperatura ključanja nije niža od 100 ° C i sertifikovana od strane proizvođača.

Napomena Postoje i univerzalni kotlovi koji kombinuju dve ili tri vrste goriva, na primjer, električnu energiju i gas, gas i dizel, solarni, gas i struju. Ali takve jedinice nisu posebno popularne jer ne pružaju potpunu povraćaj u bilo kom modu.

Sistemi grijanja

Bandwidth

Da biste pravilno instalirali sistem grejanja privatne kuće svojim rukama, potrebno je precizno izračunati kapacitet cevi, u odnosu na njihov prečnik, kako bi se obezbedilo dovoljno zagrijavanje prostora. Za takve proračune možete koristiti formulu D = v354 * (0.86 * Q /? T) / V, gdje je D prečnik, Q je opterećenje u kW po području ispitivanja, T je razlika u temperaturi na dovodnoj i povratnoj cevi, V je brzina tečnosti u m / s.

Ali takođe možete koristiti tabelu ispod.

Proporcionalna veza između prečnika protoka i cevi

Napomena Moć kotla za vaš sistem može se utvrditi ako znate veličinu vaše kuće. Sa plafonima do 260 cm, uzima se u obzir kvadratura, au višim prostorijama već je potrebna kubatura kuće. Ovi indikatori obično se nalaze u pratećoj dokumentaciji kotla.

Grejna kruga

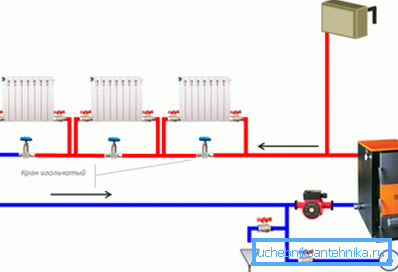

Za početak, hajde da vidimo kako se sistem za grejanje radijatora pravi u privatnoj kući s vlastitim rukama, jer može imati jedan ili dva kruga (jednoslojna, dvocevna). Ako se iz jedinice za grejanje položi samo jedna glavna cev, koja se vrati na povratnu tečnost i povratnu tečnost, onda u zgradi sa velikom površinom takva šema ne bi bila u potpunosti efikasna.

Problem je u tome što svaka baterija, uzimajući rashladno sredstvo iz glavne cijevi, također vraća i tamo, stoga, uz svaki uzastopni radijator, voda u sistemu će se sve više hladiti.

Čak i ako ugradite zaporne ventile (slavine) između priključaka za dovod i povratak, kao što je prikazano na gornjoj slici, to će biti korisno samo za ovu bateriju, au sledećem će biti još hladnija voda. Takvi sistemi su efikasni kada u kolu nisu povezani više od 3-5 uređaja, pa je u velikim kućama bolje da je potpuno odbije.

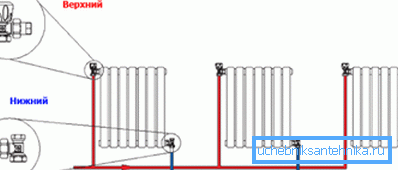

Najprofitabilniji i pogodniji dvokovodni sistem grejanja u privatnoj kući, odnosno za snabdevanje i povratak rashladne tečnosti od kotla do kotla su različite grejne cevi, što se vidi iz gornjeg shematskog crteža. Povezivanje baterija sa autoputem ovde može se vršiti na različite načine - odozdo, iznad i dijagonalno.

Temperatura vode u dovodnoj cevi u sistemu sa dva kola je praktično nepromenjena tokom svoje dužine, jer nema priliva ohlađene tečnosti, pa će zagrevanje svih radijatora od početka do kraja sistema biti ista.

Ovdje je veoma važno pravilno izračunati prečnik cijevi, jer kako se povećava, zapremina tečnosti se povećava, a time i troškovi energije za kotao povećavaju.

U privatnom sektoru cevi sa poprečnim presekom od 25-40 mm obično se koriste za podizače i 20 mm za radijatore.

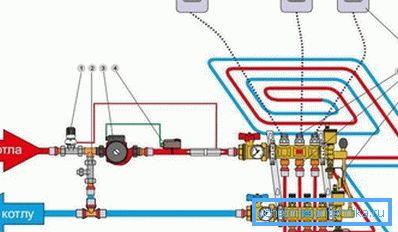

1. Kontrolni ventil sa senzorom temperature;
2. Balansni ventil;
3. Cirkulaciona pumpa;
4. Sigurnosni termostat (faktura);
5. Ventili za električnu manifoldu;
6. Collector;
7. Obilaznica (potrebna u visokotemperaturnim kotlovima);
8. Sobni termostat.

U slučaju kombinovanja radijatora sa toplim podom, potrebno je isporučiti rashladno sredstvo sa različitim temperaturama - na baterije u rasponu od 60-80 ° C, a na kontu poda - 30-50 ° C.

Da bi se postiglo ovo odvajanje, potrebna vam je jedinica za mešanje pumpe, koja se obično sastoji od obilaznice. Trosmerni ventil se urezuje kako bi se prilagodio vrućem toku. Kada tečnost u cevi toplog poda dostigne željenu temperaturu, ventil iz dovodne cevi usmerava ga na zagrejan pod, ali jednostavno ga ispusti u povratnu cev dok termostat ne naredi komandu za zagrevanje kola.

Zaključak

Neki korisnici su zainteresovani da ispune sistem grejanja u privatnoj kući, ali ovo je prilično obimna tema, koja bi trebalo naglasiti u posebnom članku. Mi samo kažemo da se to prvo radi sa hladnom, a zatim sa toplom vodom uz dodavanje beline i kompresora. Kolo je prekinuto od kotla pomoću zapornih ventila (slavine).
