Sistem grejanja leningradka: priključak, karakteristike,

Sistem grejanja privatne kuće Leningradka je jedno od najpouzdanijih i najsavremenijih rešenja. Razgovaralićemo o karakteristikama, prednostima i načinima povezivanja ovog sistema grijanja.

Jednodelni sistem grejanja (Leningradka)

Definicija i sastav

Leningradka je naziv jednog cirkulacionog sistema za hladjenje tečnosti u grejnom krugu kuće. U tom slučaju, radijatori ili baterije su povezani u nizu, a voda se kreće u zatvorenoj petlji:

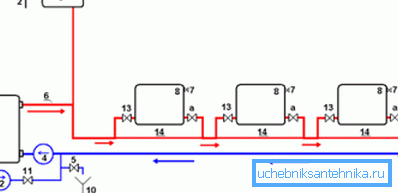

Na slici su prikazani glavni čvorovi:

1. Grejanje bojlera. Postoje gasa, drveta, treseta, čvrstog goriva, električnih i benzinskih jedinica, najčešće se koriste kotlovi na kotlovima za grejanje;
2. Mlaznica za uklanjanje vazduha i odvod vode iz ekspanzionog rezervoara. Prisustvo takve mlaznice ukazuje na otvoreni tip grejanja, u kojem se višak vode uklanja bez stvaranja pritiska; (Pogledajte i članak Sistem za grejanje: karakteristike.)
3. Ekspanzioni rezervoar. Dizajniran za podešavanje pritiska akumulacijom vode tokom termičkog proširenja i povratka tokom hlađenja. U slučaju nesreće i pregrijavanja / kuvanja rashladne tečnosti, ona igra ulogu hitnog ispuštanja vode;
4. Cirkulaciona pumpa. Pruža potreban pritisak i brzinu cirkulacije rashladne tečnosti u krugovima sa prisilnom cirkulacijom;
5. Kuglični ventil odvodi vodu. Potrebno je ukloniti rashladno sredstvo sa cevovoda i radijatora tokom popravke ili za očuvanje kruga grejanja za zimu;
6. Grejna cev za vodu;
7. Mayevski kran za uklanjanje viška vazduha iz radijatora;
8. Radijator ili baterija;
9. Hlađenje izduvnih gasova (obratka);
10. Odvod otpadne vode za odlaganje vode uklonjene sa glavne linije;
11. Kuglični ventil koji se povezuje sa dovodom vode. Kada je otključan, kolo je napunjeno vodom, tada je slavina zaključana i grejanje se započinje;
12. Filter za prečišćavanje vode pre uhajanja u cevovod;

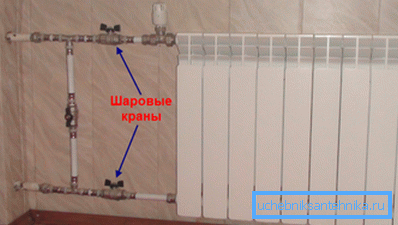

13. Kuglični ventil za isključivanje radijatora. Omogućava vam da isključite pojedine baterije radi popravke ili da uštedite energiju;

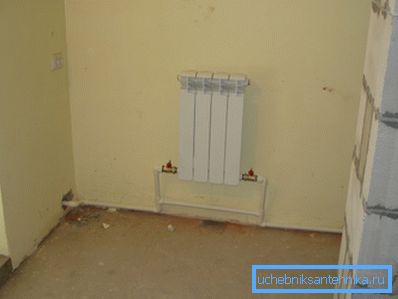

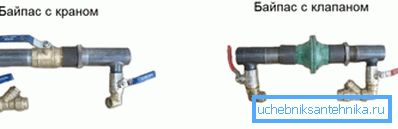

14. Obilaznica ili obilaznica. Omogućava vam podešavanje (ako je instaliran iglični ventil) ili prekidanje jednog ili drugog radijatora iz zajedničkog kola.

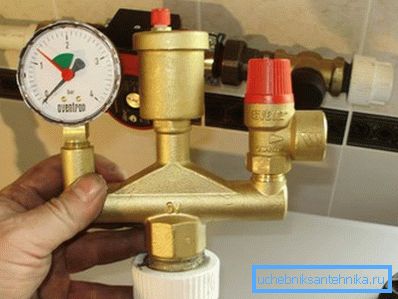

Sistem grejanja zatvorenog tipa pretpostavlja prisustvo ekspanzionog rezervoara bez izlaza. Takva grejanja rade pod pritiskom, a za hitne operacije se obezbeđuje zaštita u obliku jednostavne strukture:

Obratite pažnju! Jedno-cevno rešenje podrazumeva konzistentan raspored grejača na zajedničkom autoputu ili riseru. Ovo vam omogućava da uštedite na cevima i instalacijskim aktivnostima.

Vrsta

Pored razdvajanja u zatvorene i otvorene vrste, Leningradka se razlikuje u vidu ožičenja u horizontalne i vertikalne tipove.

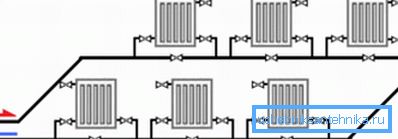

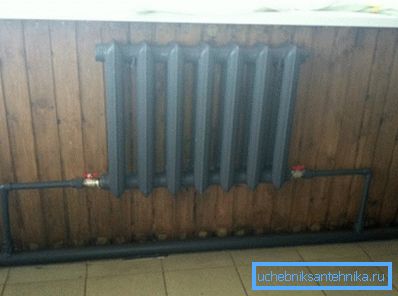

Najprikladnija je horizontalna shema grejanja u privatnoj kući. To podrazumeva postavljanje autoputa duž konture prostora duž vanjskog zida u debljini poda ili iznad njegove površine. Radijatori su povezani u seriji sa glavnom linijom:

Obratite pažnju! Poželjno je napraviti jedan krug, dok broj radijatora u krugu ne bi trebalo da prelazi 10 komada. Prilikom povezivanja dva kruga različite dužine i prenosa toplote, njihova propusnost treba regulisati pomoću ventila za igle tako da ne postoji neravnoteža sistema.

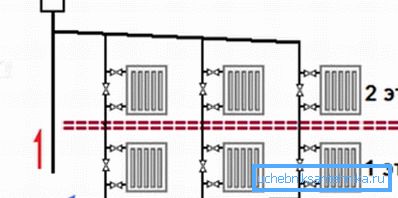

U slučaju vertikalne distribucije cevi, grejni uređaji su serijski povezani sa zajedničkim podizanjem. U takvim slučajevima, po pravilu, koriste se prisilna cirkulacija i gornja vodostaja.

Obratite pažnju! Kao što vidite, sa vertikalnim ožičenjem, najčešće se realizuje paralelno povezivanje nekoliko lanaca sa jednim cevima sa zajedničkim podizanjem. Ovo je pogodno za visoke zgrade.

Prednosti i mane

Ako govorimo o prednostima grejanja jednim cevima, onda se uglavnom oslanjaju na ekonomičnost i pouzdanost:

• Kontura pojedinačne cevi podrazumijeva manju potrošnju cijevi;
• Sastavljanje, zavarivanje i drugi radovi sa jednim cevima je znatno manji. Takođe vam omogućava da uštedite na plaćanju radne snage i troškovima energije, vremenu i potrošnom materijalu;
• Sistem je testiran i pokazao se kao izuzetno pouzdan.;
• Moguće je sakriti cev ispod poda. Trebalo bi uzeti u obzir gubitak toplote iz kontaktne linije sa podnim strukturama i napraviti odgovarajuću toplotnu izolaciju;
• Prisustvo obilaznica vam omogućava da popravite uređaje u radu grejanja, kao i regulisanje intenziteta rada pojedinih baterija i prostora.

Nedostaci Leningradke uključuju njegove kvalitete:

• Potreba da se uskladi sa pravilnim odnosom prečnika cevovoda, velikog poprečnog preseka glavne cijevi;
• Neujednačeno zagrevanje radijatora u zavisnosti od njihovog uklanjanja iz kotla. Da bi izjednačili temperature, neophodno je povećati veličinu i broj segmenata akumulatora dok se kreće dalje od izvora toplote;
• Zbog neujednačene distribucije toplote ne preporučuje se povezivanje više od 10 radijatora u jedan krug, pa je ovo rješenje pogodno samo za grijanje privatne kuće - to je najjednostavniji za implementaciju s vlastitim rukama.

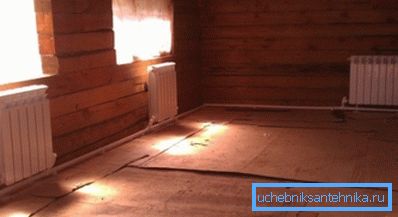

Obratite pažnju! Iz analize prednosti i mana jednosmerne grejne šeme može se zaključiti da je pogodna za privatne i male komunalne kuće.

Zaključak

Leningradka vam omogućava da lako i jeftino uredite grejanje u privatnoj kući. Karakteriše ga fleksibilnost i mogućnost podešavanja intenziteta prenosa toplote pojedinačnih uređaja za grijanje. Za potpunije iskustvo pogledajte video na kraju teksta.
