Sigurnosni ventil sistema grijanja - pouzdana zaštita

Pitanje sigurnosti u projektovanju sistema grijanja daje se posebnoj pažnji, posebno u slučaju nezavisnog grejanja. Glavna opasnost tokom grejne sezone dolazi od naglog povećanja pritiska, cijevi jednostavno ne mogu izdržati. Instaliranje jednostavnog sigurnosnog uređaja olakšava izjednačavanje pritiska u sistemu.

Grupa za grejanje

Karakteristike sistema grijanja

Svi elementi grijanja su originalno dizajnirani za rad pod određenim uslovima. U procesu, često se javljaju slučajevi kada se pritisak u cevi dramatično povećava. I dobro je ako cevi izdrže takav test, ali niko ne može garantovati da sledeći put neće biti curenja, tako da sigurnosni ventil za sistem grijanja jednostavno je nezamenljiv.

Posledice pritiska

Što se tiče razloga za naglo povećanje pritiska u cevima, može se razlikovati:

  • prekomerno zagrevanje vode - kada se temperatura povećava, voda se širi, što dovodi do dodatnog naprezanja na cijevi i ventile;

Obratite pažnju! Delimično, ekspanzijski rezervoari pomažu da se nosi sa takvim problemom. Višak vode jednostavno se akumulira unutar rezervoara.

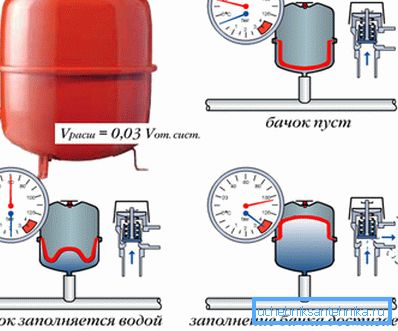

Princip ekspanzionog rezervoara
  • greška pri izboru prečnika cevi;
  • ako se grejanje napaja iz vodovodne mreže, a pritisak u njemu prelazi ovu cifru u krug grejanja;
  • čak i običan termički ventil za grejanje (onaj koji je instaliran ispred radijatora) može dovesti do povećanja pritiska u dovodnoj cevi. Ovo se najčešće javlja tokom toplog vremena, kada je protok vode u radijator sveden na minimum;
  • Kvarovi u cirkulacione pumpe takođe se mogu smatrati jednim od razloga.

Kako osigurati sigurnost

Prilikom instalacije bilo kog sistema grejanja koristila se takva stvar kao što je "sigurnosna grupa". Ovaj pojam se odnosi na seriju uređaja koji vam omogućavaju praćenje rada sistema i brzo rešavanje problema.

Sigurnosna grupa obično uključuje:

  • manometar;
  • vazdušni ventil - omogućava vam da uklonite vazduh iz cevovoda;
  • zapravo, sigurnosni ventil za grejanje je uređaj koji vam omogućava da ispuštate višak pritiska za nekoliko sekundi.

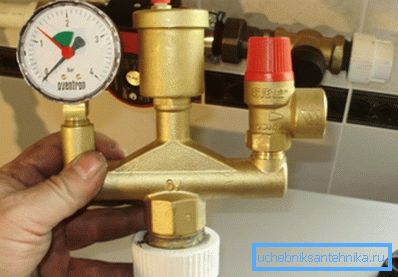

Sastav bezbednosne grupe

Klasifikacija

U sistemima za grijanje stanova i privatnih kuća koriste se isključivo opružni uređaji sa kontinuiranim podešavanjem. Odnos efikasnosti, pouzdanosti i troškova - ovo je idealna opcija.

Ali generalno, postoji još nekoliko vrsta uređaja ove vrste:

  • proleće - u takvim uređajima kuglasta šipka je opruga i pri normalnom pritisku ventil je zatvoren. Čim pritisak počne da se stvara, opruga se smanjuje i rupa se povećava - višak nosača toplote se ispušta u poseban kontejner ili u povratak;

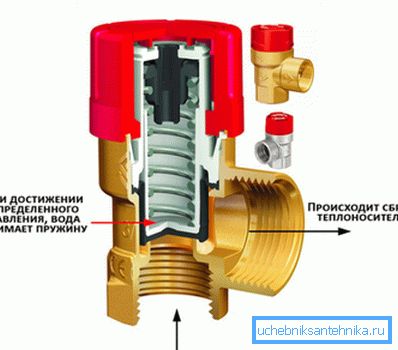

Princip rada

Obratite pažnju! Pritisak potreban za otvaranje ventila mora biti najmanje 10-15% veći od radne cifre u cevima.

  • uređaji tipa poluga odlikuje se visokom cenom i mogućnošću fleksibilnog prilagođavanja truda potrebnog za njegovo otvaranje. Opterećenje je na polugi, i fiksirano je na njega tako da se može pomeriti. Prilagođavanjem položaja opterećenja na polugi, možete povećati / smanjiti napor potreban za otvaranje.

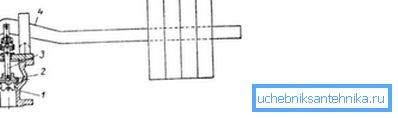

Uzorak tipa poluge

Moguće je navesti klasifikaciju i stepen i metod oporavka:

  • ako lift ne prelazi 0,05 visine sedla, onda se takav uređaj smatra malim dizanjem;
  • uređaj sa punim dizanjem omogućava pokretanje zatvarača na rastojanju jednaku visini sedla (ili čak i veće od njega).

Što se tiče načina podešavanja, povratni ventil za grejanje može biti:

  • sa glatkim podešavanjem - kao primer, možete donijeti oprugu. Kretanje vrata zavisi od pritiska u cevi;
  • sa podešavanjem u dva koraka - postavljena je određena vrednost pritiska praga, iznad koje se otvor za prolaz automatski otvara, a to se dešava skoro odmah. Koristi se u industriji, gde gubitak čak i nekoliko sekundi može dovesti do ozbiljnih posljedica.

Povratni i bajpasni uređaji

Kontrolni ventil u sistemu grejanja dozvoljava da se rashladno sredstvo pomera samo u jednom pravcu. "Naglašavanje" takvog uređaja je da opružni stub omogućava samo tok vode u jednom pravcu. Zahvaljujući navojnim priključcima za instalaciju nije teško.

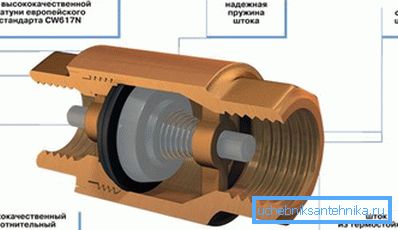

Proverite uređaj ventila

Ponekad, umesto osigurača otvorenog tipa, za grejanje se koristi obilazni ventil. Njegova glavna funkcija je ista - izjednačavanje pritiska u sistemu, ali ako otvorena opcija jednostavno pada višak rashladnog sredstva, onda analogni by-pass će preusmeriti vodu unutar grejnog kruga.

Ako su termostati instalirani ispred radijatora, onda u toploj sezoni može doći do situacije kada svi oni prilično blokiraju protok vode u baterije. Kao rezultat, pritisak raste u dovodnoj cevi.

Ako je na izvorištu kotla instaliran obilazni ventil, onda će jednostavno preneti deo hladnjaka iz dovodne cijevi u ispusnu cijev. Dakle, ako se koristi ventil grejača, neophodna je dodatna zaštita sistema grejanja.

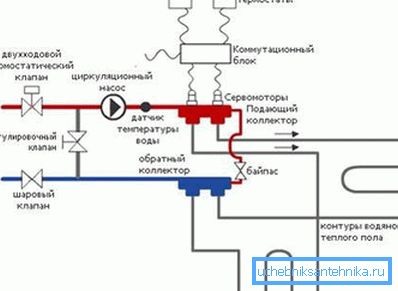

Raspored

Trojni ventili

Glavna razlika ove vrste uređaja je dizajn - 1 ulaz i 2 izlaza.

Zahvaljujući ovom trostranom uređaju može se koristiti:

  • mešanje vrućeg rashladnog sredstva sa hlađenjem;

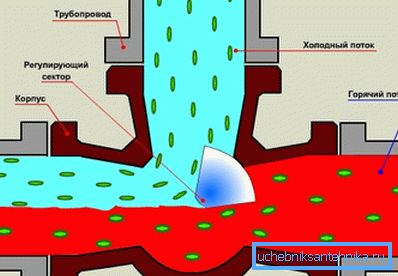

Shema trosmernog ventila

Obratite pažnju! Ovo je neophodno kada koristite nisko temperaturnu grejanje (topli pod). Trostrani ventil omogućava vam da organizujete mešanje rashladne tečnosti od povratka u dovodnu cev i eliminišete rizik od dovodjenja previše vruće vode.

  • Trosmerni ventil za grejanje vam omogućava da izolujete jedan krug grejanja od drugog (to može biti potrebno ako se koriste različiti medijumi za prenos toplote).

Unutar kućišta postoji ili damper ili kugla, čija rotacija reguliše struju tečnosti. Servo pogon povezan sa sobnim termostatom može se koristiti za kontrolu dampera.

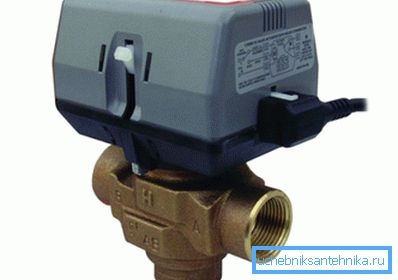

Na fotografiji - servo je već instalirano

Nekoliko reči o instalaciji

Ugradnja svih elemenata bezbednosne grupe vrši se ručno. Ne bi trebalo biti problema sa instalacijom sigurnosnog uređaja, jer se koriste navojne veze. A glavno pitanje je gde da stavite sve ove elemente.

Uređaji sigurnosne grupe treba postaviti u područje dovodne cijevi na kotlu. Još jedna suptilnost je gde treba ugraditi ventile za zaustavljanje, koji omogućavaju trenutno sečenje kotla u slučaju kvara.

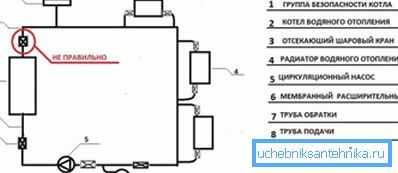

Primer pogrešne instalacije sigurnosne grupe

Uputstva za ispravnu ugradnju sigurnosne grupe zahtevaju postavljanje zapornog ventila iza grupe ovih uređaja. U tom slučaju, čak i nakon prekida kotla, sigurnosni ventil će vam omogućiti resetiranje viška rashladne tečnosti i štednju kotla.

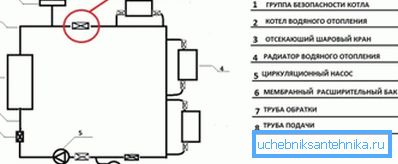

Dijagram tačne instalacije sigurnosne grupe

Opcije instalacije za zaporni ventil ispred sigurnosne grupe i direktno na delu cevi koji vode do njega smatraju se nepravilnim. U ovom slučaju, kada se kotao prekine, bezbednosna grupa će takođe biti odsečena, a bojler može da trpi.

Sumirajući

Instaliranje sigurnosnog ventila omogućava vam povećanje pouzdanosti sistema grejanja. Zahvaljujući ovom jednostavnom i jeftinom uređaju, pritisci neće više ugroziti integritet cevi, a grejanje će trajati mnogo godina.

Video prikazuje princip rada sigurnosnog uređaja opruge.
