Shema grijanja vode: vrste sistema, vrste ožičenja i

Grejanje vode je najefikasniji i ekonomični sistem grijanja za stanovanje. Razvijene su različite šeme za grijanje vode, a želimo da uzmemo u obzir njihove karakteristike, prednosti i karakteristike rada u uslovima privatne kuće.

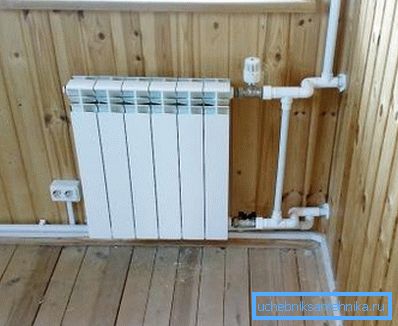

Grejanje tečnim rashladnim fluidom

Opšte informacije

Glavni indikator udobnosti bilo kog stanovanja je temperatura vazduha u njemu, pošto osoba može da živi samo u usko označenom temperaturnom opsegu. Međutim, u kontinentalnim širinama severne hemisfere naše planete, klima je daleko od ovog dometa, a ljudi su prisiljeni da koriste veštačke izvore toplote.

Ranije je takav izvor bio otvoreni vatru u pećini ili kolibi, a vatra se preselila u peć peći koja se nalazila u kući. Međutim, s obzirom na porast populacije, problem nedostatka drveta i drugih vrsta goriva postao je akutniji, a osoba se suočila sa problemom povećanja efikasnosti grijanja.

  Obratite pažnju! Tako se pojavila ideja o upotrebi nosača toplote, supstance koja igra ulogu posrednika u prenosu toplote iz plamena u vazduh u kući.

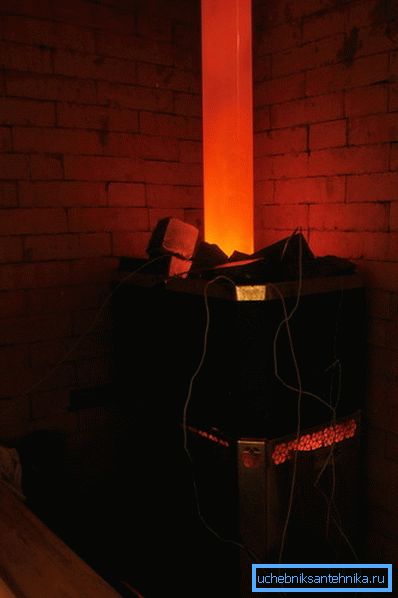

Problem je u tome što plinovi loše provode toplotu, a ako imate veliku kuću, potrebno je dugo vremena zagrevati udaljene prostorije za zagrevanje pećnice, biti će previše vruće blizu peći i hladno u daljinskim prostorijama. Zbog toga je glavni zadatak bio da snabdeva toplotom sa minimalnim gubicima u svakoj sobi.

U ovoj fazi možemo formulisati glavne zahteve za rashladno sredstvo:

• Visoka toplotna provodljivost. Potrebno za najbrže zagrevanje rashladnog sredstva;
• Visok toplotni kapacitet. Ovaj parametar određuje sposobnost supstance za skladištenje toplotne energije. Očigledno je da što više toplote čuvaju i prenose posrednik, to efikasnije funkcioniše sistem;
• Visoka mobilnost. Supstanca mora imati takve osobine jer je moguće transportovati u zatvorenom prostoru bez upotrebe sofisticirane tehnologije;
• Dostupnost Rashladna tečnost bi trebalo da bude jeftin i dostupna u različitim regionima, kao iu slučaju nesreće će joj trebati hitna zamjena kako bi se izbjeglo zamrzavanje kod kuće;
• Sigurnost. Supstanca-agent ne bi trebalo da predstavlja opasnost za ljude i životnu sredinu, sadrži zapaljive, toksične, eksplozivne ili hemijski agresivne jedinjenja i supstance.

Obratite pažnju! Najprikladnija supstanca za sve navedene parametre bila je obična voda koja ima najveći toplotni kapacitet među tečnostima, može da se kreće kroz cevi i kanale pod dejstvom gravitacije ili pritiska, bezbedna i neverovatno široko rasprostranjena.

Dakle, zadatak je bio preciziran: neophodno je stvoriti šemu u kojoj će voda kretati duž striktno definisane rute od peći na lož ulje.

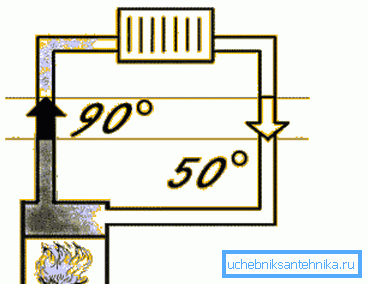

Obratite pažnju! Da bismo jednostavno rekli, trebaju nam dva izmjenjivača toplote i cijev kroz koju će voda kružiti između njih. Jedan izmjenjivač toplote se ugrađuje u peć, gdje se tečnost zagrije, a druga u prostoriji, gdje će rashladna tečnost dati uskladištenu energiju u vazduh.

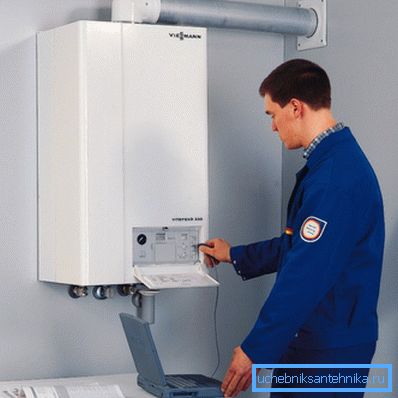

Kotlovi za grejanje

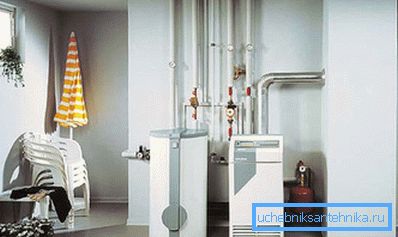

Ako je izvor toplotne energije gorivo, onda je kotao sredstvo za dobijanje. Ovo je srce bilo kog sistema grejanja sa hladnjakom. Efikasnost celog grejanja zavisi od pouzdanosti ovog uređaja, au uslovima ruskih zima, to je jedan od uslova za opstanak, pa je prvi zadatak izbor kotla.

Najvažniji kriterijum je raspoloživost i trošak goriva na koji će jedinica raditi.

Postoje takve vrste kotlova, u zavisnosti od korišćenog goriva:

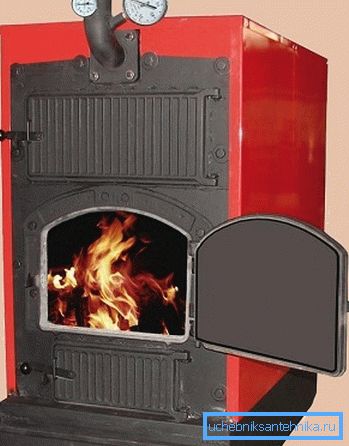

• Čvrsta goriva ili kotlovi na drvetu. Korišćeno je ogrevno drvo, ugalj, koks, treset, peleti, briketi i druga vrsta zapaljive biomase;
• Gas. Korišćenje prtljažnika, komprimovanog ili tečni prirodni gas;

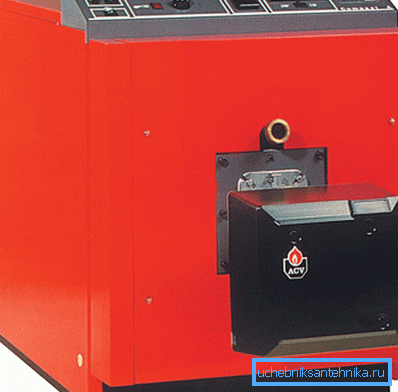

• Dizelski kotlovi za grijanje. Koriste se tečni naftni proizvodi: dizelsko gorivo, dizel gorivo, razna ulja, benzin, kerozin itd .;
• Electric. Zagrejati vodu metodom grejanja ili elektrode.

Ako govorimo o efikasnosti u smislu troškova jednog kilovat-sati toplote, kao i dostupnosti i prevalencije goriva, onda su jedinice za gas i drvo nesumnjive favoriti, od kojih su prve najpoželjnije.

Obratite pažnju! Ako je vaša kuća povezana sa sistemom prenosa gasa, onda bi trebalo da kupite gasni kotao, ukoliko autoput nije povezan, onda bi trebalo da izaberete opciju za sagorevanje drveta. Električna energija i dizel su preskupi za prosečnog potrošača.

Vrste sistema

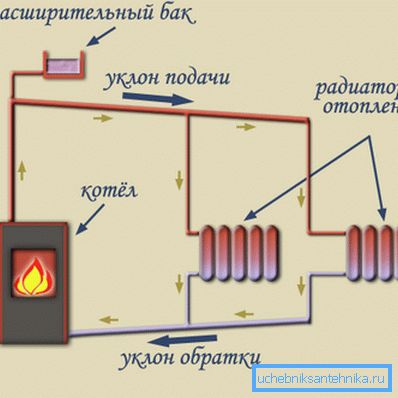

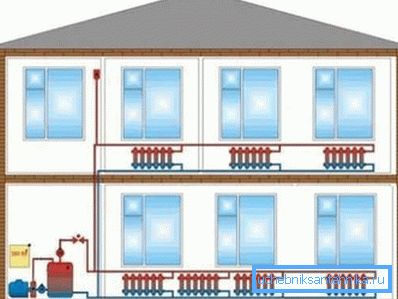

Sa prirodnom cirkulacijom

Grejni krug sa prirodnom cirkulacijom vode je najjednostavniji i najjeftiniji, ali i najneefikasniji sistem. Sa malim dimenzijama i grejnim područjima, ovo je potpuno radna verzija, čija izgradnja ne zahteva ozbiljne kalkulacije i složene instalacije.

Princip rada takvog sistema je jednostavan: kotao je postavljen na donjoj tački prostora, bolje - u podrumu. Voda napuni cevovod koji se sastoji od dovodne cijevi koji ide gore od kotla, a onda se cijev postupno spušta i prolazi kroz sve prostorije, i konačno se vraća u izmjenjivač toplote peći.

Kada se gorionik uključi, voda počinje da se zagreva, proširuje i podiže kroz cev zbog razlike u gustini između vruće i hladne tečnosti. Pošto je sklop zatvoren, hladna masa rashladnog sredstva se pomera u izmjenjivač toplote, a tečnost počinje cirkulirati u sistemu u krugu, prenoseći toplotu od plamena do radijatora.

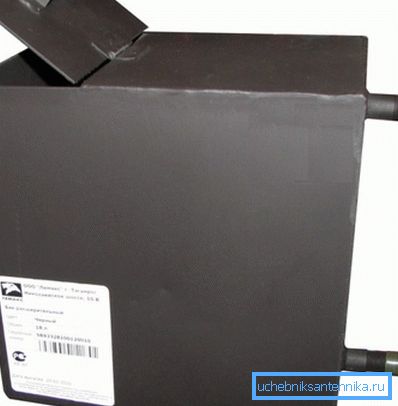

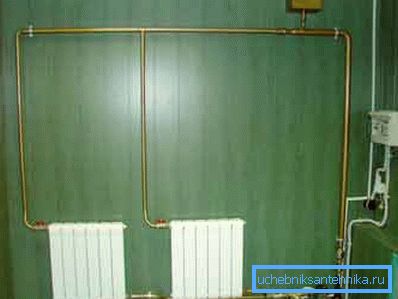

Da bi se nadoknadila ekspanzija i povećanje ukupne zapremine vode u cevima, na gornjoj tački je postavljen ekspanzioni rezervoar. Može biti otvoren, jer pritisak u cevima nije bitan.

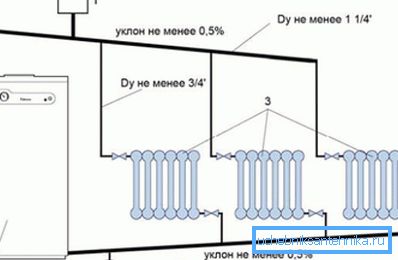

Obratite pažnju! Potrebno je znati i uzeti u obzir pravila za izbor prečnika cevi i uglova nagiba. Smatra se da je dovoljno nagib od 5 mm po linearnom metru cevi, a klon se pravi u pravcu kretanja vode.

Za servisiranje malih seoskih kuća takva šema je prilično prihvatljiva. Ne zahtijeva proračune i vrši se prema standardnoj šemi "kao i svi ostali", s obzirom na to da veličine i arhitektura kuća nemaju nikakve posebne razlike. Osim toga, dizajn je relativno jednostavan za sastavljanje s vlastitim rukama i zahteva minimalan materijal.

Sa prisilnom cirkulacijom

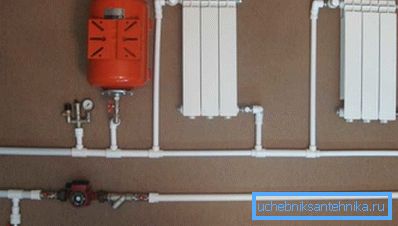

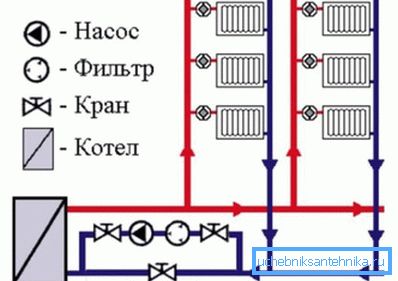

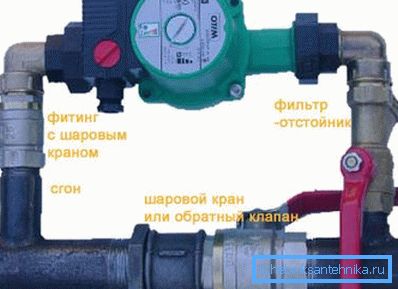

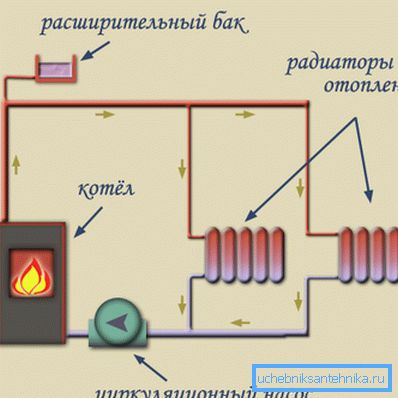

Napredniji i efikasniji sistem grejanja je šema sa prisilnom cirkulacijom rashladne tečnosti. Ovo rješenje vam omogućava da ubrzate kretanje vode kroz cijevi i isporučite vruću tečnost u udaljenim prostorijama. Prinudno kretanje vode vrši se zahvaljujući pumpi koja se ugrađuje u cevovod.

Zbog precizno izračunate brzine vožnje povećava se efikasnost rada, smanjuje se potrošnja goriva i povećava udobnost u prostorijama. Za stvaranje kompleksnih, razgranatih i višekorisničkih sistema neophodna je prisilna cirkulacija.

Izgradnja takve konstrukcije zahtevaće ozbiljnije kalkulacije hidraulike, izbor i ugradnju cirkulacione pumpe, ugradnju zaštite, zatvoreni akumulator, manometre i sigurnosne ventile. Istovremeno, ne postoje posebni uslovi za nagib cijevi.

Obratite pažnju! Tokom rada cirkulaciona pumpa ne stvara sav pritisak koji je prisutan u sistemu. Poenta je u tome što je sklop zatvoren, a voda u njoj se rotira kao točak, a pumpa prevazilazi samo hidrauličnu otpornost i trenje, tako da potrošena energija ne utiče na cenu zagrevanja.

Iz kalkulacija postalo je poznato da upotreba cirkulacione pumpe povećava efikasnost rada za 25-30%. Pored toga, za normalno održavanje višeslojnih zgrada, kola sa više kola i kolektora, neophodna je upotreba prisilnih cirkulacija. Skoro svi savremeni sistemi koriste ovaj princip.

Radijatorsko ožičenje

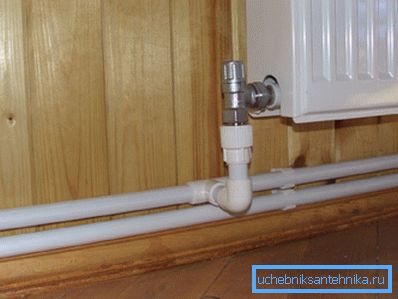

Još jedna važna razlika u sistemima za grijanje vode je vrsta cjevovoda od kotla do radijatora.

Postoje tri glavne vrste takvog izgleda:

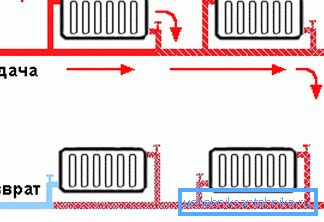

1. Jedan dizajn cevi. Ovo je najjednostavniji i najjeftiniji model kada su grejanje baterija priključene na jednu cijev u seriji. Voda ulazi kroz dovodnu cev do prvog radijatora, prolazi kroz njega i ulazi u istu cev sa koje ulazi u sljedeći uređaj, hlađenje dok se kreće;

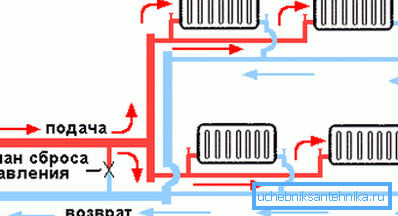

2. Dvocevni model. Još komplikovaniji, ali i efikasniji dizajn, u kojem su baterije spojene ulazom na dovodnu cev, a izlaz na povratak, a između ove cijevi ne postoji druga poruka. Paralelno povezivanje omogućava ravnomerno zagrevanje svih uređaja, što povećava efikasnost rada i udobnost;
3. Priključna veza kolektora preuzima snabdevanje rashladnog sredstva na dovod distributivnog kolektora, odakle cevi do ulaza svakog radijatora. Od izlaza, cevi se vraćaju u povratni zaglavlje, a odatle voda ulazi u bojler. Ovaj pristup vam omogućava da organizujete višekorisničke sisteme toplih poda i velikih kuća sa puno soba.

Jednodelna organizacija za snabdevanje je pogodna za male kuće sa prirodnim cirkulacijama, ili za pojedine sobe - letnje kuhinje, radionice, saune i sl.

Dvocevna šema smatra se efikasnijom zbog jedinstvenog zagrijavanja uređaja, mogućnosti prilagođavanja temperature u pojedinim prostorijama i preciznije kontrole automatske opreme. Pogodan je za bilo koju vrstu zgrade i najčešće se koristi.

Ožičenje kolektora je najefikasnije i naprednije, ali njegova cijena je znatno veća zbog većeg broja cijevi, potrebe za dodatnom opremom, ventilom, kao i kroz složenu instalaciju i računanje.

Obratite pažnju! Danas je najčešće dvocevno i mešovito ožičenje, koje se može kombinovati s kolektorima toplih podova.

Zaključak

Grejanje vode je jedini istinski efikasan sistem toplotne energije u smislu odnosa cena i kvaliteta. Trebalo bi se shvatiti da se programi opreme i organizacije konstantno poboljšavaju, a poređenje modernih alternativnih sistema sa starim vrstama grijanja vode je apsurdno i neuprežljivo. Video će vam pomoći da bolje razumete ovo pitanje.
