Servo za grejanje - osnova "pametnog" sistema grejanja

U prošlosti nije bilo naročito strožih zahtjeva za sisteme grijanja - bilo je dovoljno da je soba topla. Pored pouzdanosti, savremeni sistem grejanja takođe mora osigurati mogućnost kontrole temperature u širokom opsegu. Servo pogon je dizajniran tako da grejanje bude što je moguće odzivnije, omogućava vam da podesite temperaturu u sobi do stepena

Obim primene

U sistemu grejanja može se instalirati na različitim mestima, na primjer, ako je potrebno regulisati protok rashladne tečnosti u grejač, on se instalira na dovodnoj cevi. Ali servo-ventil ventilatora grejanja omogućiće regulaciju protoka vazduha u kotlovsku peć, tj. Podešavanje grijača će biti prilagođeno (pogledati i članak Modern Heating Terem - visok kvalitet po pristupačnoj ceni).

Podešavanje temperature u sobi često se vrši na dva načina:

• uz pomoć termostata - Najbolja opcija u slučaju grijanja radijatora. U tom slučaju, regulatori se postavljaju ispred svake baterije i automatski regulišu protok rashladnog sredstva u radijator;
• koristeći servo - najčešće se koristi kada je potrebno za podešavanje temperature podnog grejanja.

Obratite pažnju! Servori se mogu ugraditi na glavčinu grejača umesto uobičajenih termalnih glava.

U slučaju topleg poda, posebno je važno držati hladnjak ne više od određene temperature. Ako, na primer, regulišete protok rashladnog sredstva pomoću konvencionalnih regulatora temperature, onda kada pokrećete sistem, može doći do situacije kada tople vode vode u cevi. Kao rezultat, jednostavno bi bilo neudobno hodati na podu neko vreme, a moguće je i otkazivanje dela cijevi.

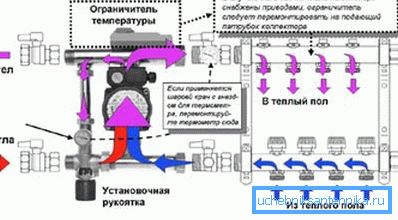

Instaliranje servo-a sa trosmernim ventilom na kolektor će to izbjeći. Obično ovo radim, naročito pošto je cena takvog uređaja minimalna.

Pročitajte više o dizajnu

Servomotori mogu se podijeliti na dvije grupe uređaja - elektromehanički i elektrotermički. U prvom, mehanički angažman se koristi za postavljanje dela u pokretu. U elektrotermskim uređajima, umesto toga, osobina tečnosti (plin, čvrsta) se koristi za promjenu volumena kada se zagreje i koriste se u sistemima grejanja.

Prilikom odabira određenog modela, morate znati upotrijebljenu notu, mogu se pojaviti sljedeće opcije:

• normalno otvoren / zatvoren;

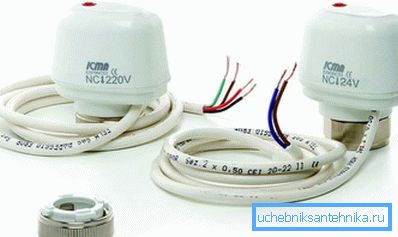

• napon 230 ili 24 V.

Sa naponom sve je jasno - 230 V znači napajanje uređaja iz mreže i 24 V - od baterija. Ali otvoreni / zatvoreni direktno se odnose na način rada i opseg uređaja.

• normalno zatvoren tip pri zatvaranju kola, voda protiče kroz cijev, to je tip koji se koristi u grejanju;
• normalno otvoren - naprotiv, kada se sklop zatvara, blokira kretanje supstance kroz cev, takvi uređaji se uglavnom koriste u klima uređajima, opremi za hlađenje.

Uređaj i princip rada

Glavni element ovog uređaja može se nazvati zatvorena komora sa valovitim zidom. Unutar ove komore može biti gasa, tečnosti ili čvrste supstance - kada se zagreje, promeniće se dimenzije meha (hermetička komora) i regulirati struju supstance kroz cev.

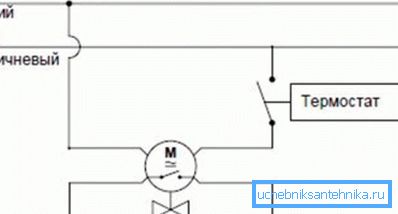

Tokom rada, termostat koji se nalazi bilo gde u prostoriji signalizira servo da temperatura premaši optimalni. Kolo se zatvara i struja počinje da protiče kroz njega.

Kada se to desi, meh se zagreva i produžava. Kada produžava meh, počinje pritisnuti na stubu ventila, smanjivši otvore za prolaz u cevi.

Dizajn je opterećen oprugom, tako da nakon što se kolo ponovo otvori i mehovi se hlade, opruga će vratiti potisnik u svoj prvobitni položaj, a otvor izvrtanja će se povećati.

Mogućnosti instalacije

Kada se samo-instaliranje servo naredbe izgleda ovako:

• Prvo, u prostoriji je ugrađen termostat - snimaće se promjena temperature vazduha;
• onda se instalira dvotočki ili trostrani ventil (karakteristike svakog tipa ventila su razmatrane u nastavku);
• Servo pogon se instalira direktno na ventil i priključen je na termostat. Uređaj se napaja.

Obratite pažnju! U 4-jezgarnim servo-pogonima, omogućen je jedan kontakt za mogućnost povezivanja drugih uređaja.

Ako se svi radovi za povezivanje ispravno rade, LED dioda na servo glavi treba da svetli, prema svojoj boji, možete procijeniti položaj:

• plava boja pokazuje da je uređaj trenutno napušten, odnosno da je u otvorenom stanju;
• zeleno svetlo označava da je uređaj napunjen, odnosno da je servo zatvoreno.

Korišćenjem dva i tri puta ventila

Pogon se može koristiti sa dva, tri i četiri smerna ventila. U sistemima grejanja najčešće se koriste prve 2 vrste ventila.

Dvostrani servo ventili obično su postavljeni ispred radijatora. Takav uređaj ima samo ulaz i izlaz, a promena u otvoru omogućava regulisanje prolaza tečnosti za hlađenje kroz ventil. Ugradnja regulacionog uređaja vrši se ručno.

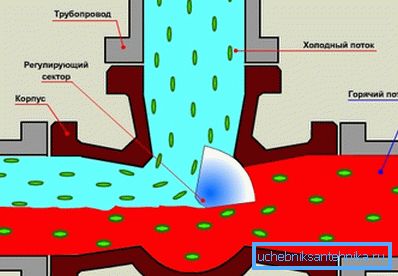

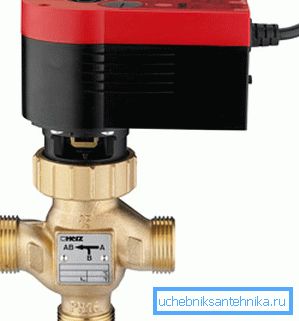

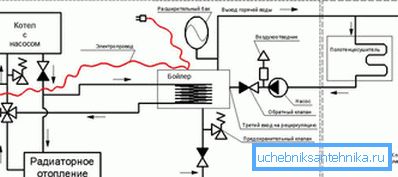

Trojne ponude nude mnogo više karakteristika. Instaliranje servo pogona omogućava ne samo regulisanje struje rashladne tečnosti kroz njega, već i, ako je potrebno, izolovanje krugova za grejanje jedni od drugih.

Obratite pažnju! Odvajanje krugova za grijanje je jednostavno neophodno kada se koristi konvencionalni radijator i nisko-temperaturno grejanje (podno grejanje).

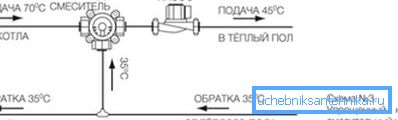

Kod termoregulacije, pogon na trosmernom ventilu može, na primer, urediti mešanje cevi za dovod vode sa povratne cevi. To daje 100% garanciju da tečnost za prenošenje toplote neće doći u grejač.

Sumirajući

Korišćenje servo pogona omogućava veliku fleksibilnost u podešavanju sistema grejanja. Istovremeno, trošak takvog uređaja je nizak, a jednostavnost instalacije samo dodaje njenu popularnost. Takav sistem grejanja će omogućiti adekvatno i brzo reagovanje na najmanju promjenu temperature u kući (pogledati i članak Instaliranje grejanja: Savjeti o odabiru komponenti autonomnog sistema).

Video prikazuje primjer ugradnje servo na kolektor grejanja.
