Šema sistema grejanja privatne kuće: ožičenje i elementi
Kako se može napraviti šema sistema grejanja privatne kuće s vlastitim rukama? A koji su suštinski elementi koje treba uključiti? Kako spojiti uređaje za grijanje? Kakve bi bile baterije i cevi?
Pokušajmo odgovoriti na ova pitanja.
Sistem gravitacije
Najjednostavnija shema sistema grejanja u privatnoj kući je takozvana gravitacija ili gravitacija. Radi zbog razlike u gustini zagrejane rashladne tečnosti i rashladne tečnosti ohlađene u grejačima.
Bottling
Položen je velikim (najmanje DN 32) prečnikom. Cilj je smanjiti hidrauličnu otpornost: pritisak koji ga prevazilazi u ovom sistemu je mali.
Obratite pažnju: ne mešajte uslovni prolaz cevi (DU) i njegov spoljni prečnik, koji označava elemente polimernih i metal-polimernih cjevovoda. Na primer, za polipropilen DU32 odgovara spoljašnjem prečniku od 40 mm.
Iz istih razloga, bolje je preferirati moderne polimerne materijale. Tokom vremena, čelik je prerastao sa depozitima i rđom, postajući sve više i više grub.
Neposredno nakon kotla, flaširanje se isporučuje sa tzv. Pojačavanjem cevi - vertikalnom sekcijom, na vrhu čega se montira otvoreni ekspanzioni rezervoar. Dalji dio punjenja se vrši konstantnim nagibom povratne cijevi kotla.

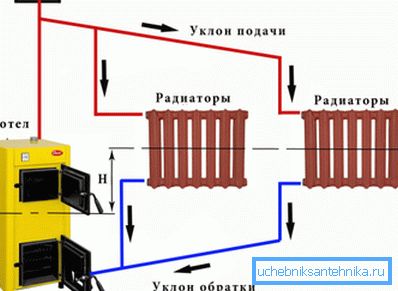

Kotao, naizmenično, montira se na donjoj tački konture; Često je instaliran u jamu. Što je veća visinska razlika između kotla i radijatora, to je veći pritisak, brže će voda kružiti u krugu.
Distribucija i povezivanje radijatora
Optimalne šeme sistema grejanja privatnih kuća sa prirodnom cirkulacijom su različite verzije Leningrada.
Šta je to?
- Punjenje je kontinualni prsten koji povezuje dovodne i povratne cijevi kotla.
- Uređaji za grejanje su paralelno povezani sa punjenjem pomoću obloge manjih prečnika.
- Šema optimalnog priključka za uređaje za grijanje je odozdo na dno. U tom slučaju, bateriju nije potrebno ispirati: mulj ne ostaje u donjem kolektoru.
Za sisteme sa kotlom na čvrsto gorivo, bolje je radijatorima od livenog gvožđa ili registarima čelika. Njihova velika zapremina i čvrsta masa će gladiti fluktuacije rashladne tečnosti prilikom paljenja i sagorevanja goriva.
Ventili
Gravitacione šeme sistema grejanja za privatnu kuću završene su sa minimalnim ventilom. Prvo, nisu im potrebni: da bi se eliminisalo curenje, lakše je potpuno isprazniti i napuniti vodu. Drugo, svaki ventil ili čahura izaziva gubitak željenog pritiska i usporava već sporo cirkulaciju.
Šta je vitalno?
- Ventilacija zraka u radijatorima nalazi se iznad flaširanja. Vazduh iz samog punjenja prisiljen je u ekspanzioni rezervoar i odatle u atmosferu.
- Resetujte na dnu kola da biste ga odvodili.
- Ispuštanje iz hladno-vodnog sistema pomoću ventila za punjenje kruga kroz ekspanzioni rezervoar.
Prisilna cirkulacija
Šeme sistema grejanja privatne kuće sa prisilnom cirkulacijom su češće zbog fleksibilnijeg podešavanja koje vam omogućuje samostalno prilagođavanje uređaja za grejanje i određenih delova kola.
Osim toga: ovakav sistem ide brže na radne temperature i ima manji temperaturni opseg između protoka i povratka.
Sigurnost
Glavni problem zatvorenog sistema sa prisilnom cirkulacijom je da je potrebno kompenzirati proširenje hladnjaka.

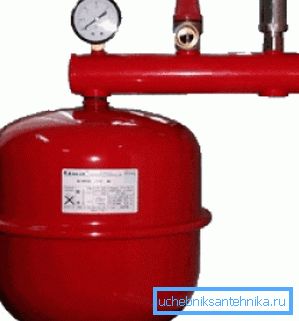

Funkcije jedinog otvorenog ekspanzionog rezervoara, koji dopunjuju otvorene krugove sistema grejanja u privatnoj kući sa prirodnim cirkulacijama, mora se prebaciti na čitavu grupu uređaja - takozvanu sigurnosnu grupu.
| Uređaj | Funkcija |
| Ekspanzioni rezervoar | Sadrži nosač toplote koji je povećao zapreminu, istovremeno stisnuo vazduh koji je u njegovom slučaju |
| Sigurnosni ventil | Otežava višak pritiska kada se rezervoar prelije |
| Manometar | Koristi se za kontrolu pritiska u sistemu |
| Automatski ventilator | Uklanja utike za vazduh iz sistema. |
Ventili
Da saznamo sa kakvim ventilima zaustavljamo tradicionalni sistem grejanja u privatnoj kući?
- Ispred pumpe u smeru protoka rashladne tečnosti je poklopac.
- Pumpa i sapun su prekriveni parom ventila, omogućavajući ih da se rastavljaju ili filter očisti bez gubitka tečnosti za hlađenje.
- Često između obilaznica pumpe, obilaznica blokira ventil ili nepovratni ventil, omogućavajući sistemu da radi kada se pumpa ukloni u režimu prirodne cirkulacije.

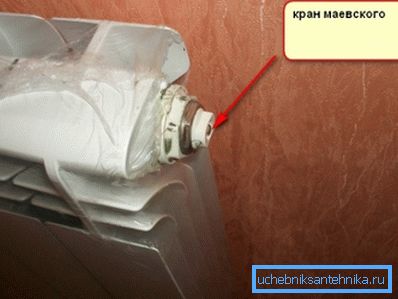

- Gornje tačke kola (džemperi, gornji radijatorski utikač) isporučuju se sa Mayevsky slavinama ili običnim slavinama za ugradnju vode za izduvne gasove.
- Cijevi za uvlačenje grijaćih uređaja opremljeni su ventilima koji omogućavaju potpuno zaustavljanje cirkulacije u njima. Obrnuti obloge su zadušeni.

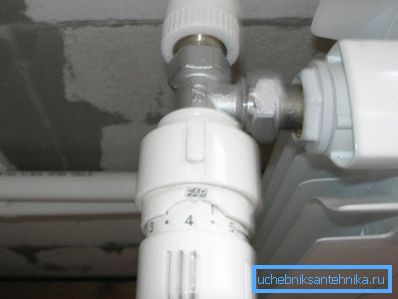

Termalne glave se često koriste umesto džokova: njihova cijena je nešto veća, ali oni vam omogućavaju automatsko podešavanje propustljivosti, u zavisnosti od temperature u prostoriji.
Uzgred: za plinske, električne i solarne kotlove, poželjno je koristiti aluminijumske radijatore. Oni su jeftini, imaju mali unutrašnji volumen (koji garantuje brzo zagrevanje) i odličan prenos toplote na jedan odsek.
Raspored
Koje šeme ugradnje sistema grejanja u privatnoj kući mogu se koristiti u slučaju prisilne cirkulacije?
- Za jednu priču, u skromnom mišljenju autora, isti izbor u Lenjingradu biće najbolji izbor.. Uputstvo je povezano sa njegovom izuzetnom jednostavnošću i tolerancijom greške: kako bi se odvojio ovaj sistem čak iu najtežoj prehladu, potrebno je da se potrudite.

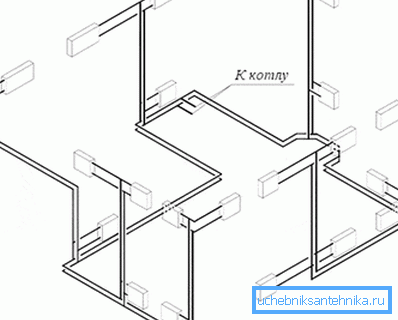

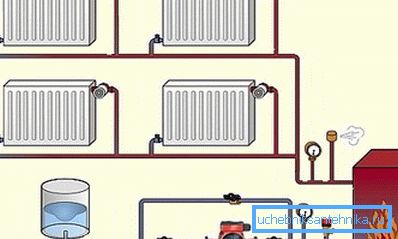

- Za dvospratnu kuću može se koristiti kao Leningrad sa dva paralelna prstena, a vertikalno ožičenje sa donjim flaširanjem (povrat i isporuka su u podrumu ili na prvom spratu). Prekidači svakog postolja su završeni sa odzračnim ventilom.
Zaključak
Nadamo se da će informacije iz pozadine koje su ponuđene čitaocu pomoći njemu u dizajniranju sopstvenog grijanja. Priloženi video, kao i obično, sadrži dodatni materijal. Successes!
