Šema povezivanja kotla na čvrsta goriva sa sistemom grejanja

Svaka oprema, bez obzira kojoj kategoriji složenosti pripada, zahteva ozbiljan pristup instalaciji i kasnijem radu. Inače, neprekidan radni period može se značajno smanjiti. Pridržavati se određenih pravila je takođe neophodno pri povezivanju kotla na čvrsto gorivo, uprkos jednostavnosti dizajna.

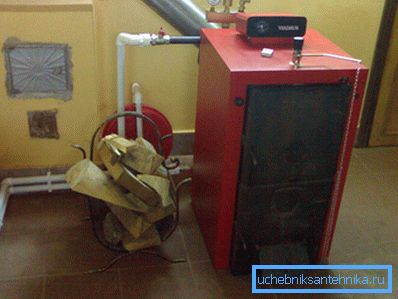

Slika prikazuje kotao povezan sa sistemom.

Mogućnosti instalacije

Ako se bavite instalacijom takve opreme, trebalo bi da poštujete osnovna pravila koja će omogućiti uređaju da funkcioniše što je moguće bezbednije.

Prije započinjanja rada, potrebno je izvršiti izračunavanje potrebnih za određivanje tehničkih parametara uređaja, kao i za pronalaženje pravog mjesta.

  • Uređaj koji radi na čvrsto gorivo mora biti u posebnoj prostoriji od najmanje 7 kvadratnih metara. m
  • U odjeljku kotla je neophodno stvoriti prisilno ventilaciju: za 1 kW aparata mora biti 8 kvadratnih metara. pogledajte kanale.
  • Podna obloga treba odabrati uzimajući u obzir otpornost na vatru, a metalni lim postaviti ispred kotla.
  • Uređaj treba da se nalazi na određenoj udaljenosti od bočnih površina: najmanje 200 cm od prednje strane i više od 50 cm od bočnih zidova.
Primjer lokacije jedinice čvrstog goriva.

Pažnja! Za vrijeme rada, metalne cijevi treba koristiti za povezivanje kotlova na čvrsta goriva sa cijevima. Njihova dužina ne bi trebala biti manja od 15 cm.

Postupak instalacije

Instalacija nije vrlo komplikovana, što znači da se može izvršiti ručno. Dalje, preporučuje se upoznavanje sa glavnim fazama koje će morati proći kroz proces ugradnje grejača. S ispravnom ugradnjom sistema grejanja će se služiti već dugi niz godina.

Priprema fondacije

Bez obzira na korišćenu šemu povezivanja kotlova na čvrsta goriva, u prostoriji se priprema nosivačka konstrukcija na podu. Obično se kreće iznad glavnog dela donje ravni za 10-20 cm. Najpopularnija opcija je ojačana košuljica od betona.

Izgleda kao pouzdana platforma za kotao.

Preporučuje se postavljanje metalne ploče na površinu podijuma kako bi se zaštitio od termičkih efekata. Kao alternativu mogu se koristiti azbestne ploče sa minimalnom debljinom od 5 mm.

Uređaj za vezivanje

Kada organizujete sistem, posebnu pažnju treba posvetiti izboru najefikasnijeg načina rada i podešavanja temperature. Ako se traka pravilno obavlja, moguće je uštedjeti novac, jer je toplotna energija u ovom slučaju optimalno raspoređena.

Prilikom instaliranja može se koristiti jedan od nekoliko šema.

Najjednostavniji sistem sa prirodnom cirkulacijom.
  • Vezivanje u sistemu grijanja prirodnim cirkulacijama je najlakša opcija., jer to ne podrazumijeva dodatni pribor. Sva podešavanja se vrše ručno, gorivo se dodaje dok sagoreva. Takva shema pretpostavlja prisustvo cevi velikog prečnika.
  • Sistem sa prisilnom cirkulacijom mora nužno uključiti posebnu pumpu za pumpanje tečnosti. Sa njim, rashladno sredstvo se kreće ravnomerno duž zatvorene petlje. Zahvaljujući ovom uređaju, moguće je podesiti radijatore za grejanje posebno. Međutim, struja mora biti prisutna u objektu radi rada cirkulacione pumpe sistema grejanja.
  • Ožičenje kolektora se smatra najtežim, zbog prisustva velikog broja različitih uređaja - ventila, ventilatora, ventila, slavina i drugih uređaja za kontrolu potrebnih parametara. Cijena takve grejne mreže je prilično visoka.
  • Prstenasta cev sa primarnim i sekundarnim kolima se, po pravilu, koristi u stambenim zgradama sa velikim brojem potrošača. Kada uređaj zahteva instalaciju nekoliko uređaja odjednom za organizaciju cirkulacije rashladne tečnosti.
Najteži uređaj za grejanje.

Obratite pažnju! Jedinice čvrstog goriva za zagrevanje koje zavise od električne energije moraju biti opremljene krugom za hitne slučajeve, tako da kada se svetlo isključi, normalni rad se nastavlja.

Stvaranje dimnjaka

Uređaji su opremljeni cijevima za uklanjanje proizvoda sagorevanja, čiji se poprečni presek mora poklapati sa veličinom izlaza koji se nalazi u gornjem dijelu. Najčešće korišćeni gotovi elementi, koji se sastoje od metalnih umetaka i izolacionog materijala.

U idealnoj verziji, dimnjak ne bi trebalo da se okreće, ali ako su i dalje prisutni, treba ih učiniti što glatkim. Svi spojevi između komponenti cevovoda moraju biti zaptivni tako da dim od kotla ne prodire u zagrejanu prostoriju. U ove svrhe se može koristiti traka otporna na toplotu ili posebna kompozicija.

Osnovna pravila za lokaciju dimnjaka.

Posebnu pažnju treba posvetiti oslobađanju cevi iznad krova, s obzirom na to da će kvalitet potiska ovisiti o ovome.

  • Ako rastojanje od grebena do dimnjaka ne prelazi 150 cm, onda je potrebno napraviti oslobađanje iznad najviše tačke za 50 cm.
  • Kada se pomerate od raskrsnice kosina do 300 cm, cev treba da se prikaže tako da je gornji dio ispružen sa grebenom.
  • Ako je dimnjak na pristojnoj udaljenosti, onda bi trebalo da bude ispod vrha krova sa uglom od najviše 10 stepeni.

Kao zaključak

Nakon što se proučava studija, mnogi pojedinačni programeri će razumjeti kako povezati kotao na čvrsta goriva sa sistemom grejanja stambene kuće. Izbor finalne šeme zavisi ne samo od preferencija vlasnika, već i od uslova rada, jer u nekim slučajevima treba ići po nekim troškovima. Na video snimku su uključene i druge važne informacije o potrošaču.
