Šema grejanja u domaćoj kući: opcije organizacije

Grejanje bilo koje privatne kuće treba izvršiti ne samo pravilno, već u potpunosti u skladu sa tehničkim uslovima objekta. U ovom članku ćemo pogledati kako se može organizovati sistem grejanja kuća u zemlji, iu kom slučaju je najbolje primeniti ovu ili onu šemu.

Počnimo sa ključnom tačkom.

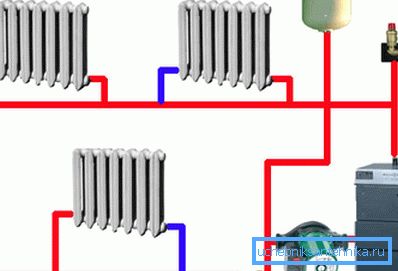

Foto grejanje

Kako odabrati kotao

Hajde da pogledamo karakteristike svakog rješenja u uporednoj tabeli ispod.

Tip kotla: Opcije karakteristika:
Gas Ako je autoput sa ovom energetskom nosačem povezan sa kucom, onda nema razloga za razmišljanje - samo je potrebno kupiti i instalirati grijač plina.

Ako je kuća mala (do 150 kvadratnih metara), onda će zidna jedinica učiniti, a ako je to trostrana kuća, onda je bolje kupiti podnu opciju.

Electric U principu, ovo nije veoma profitabilna opcija u finansijskim uslovima. Međutim, ako nema gasa, onda nemamo kuda da idemo.

Kotlovi ove vrste su Tenovy i indukcija. Cena prvih proizvoda je atraktivna, ali ne traju dugo. Indukcija je, međutim, skuplja, ali ne služe 5-7 godina, već oko 20 godina.

Uređaji na dizel i čvrsto gorivo Oni se odlikuju autonomijom i sposobnošću da rade na gorivu, kao što su drvo, koluti, piljevina, slama itd. Jedinice za tečnost koriste ili dizel ili otpadno ulje. Opcija je prilično dobra, ukoliko nema gasa i postoje prekidi u struji.

Obratite pažnju! Grejna šema u kući može obezbediti zajednički rad dva kotla istovremeno - električnom i, na primjer, čvrstim gorivom. Uređaj na čvrsto gorivo može se koristiti kao sigurnosna mreža - tj. Može se uključiti u trenutku gubitka struje.

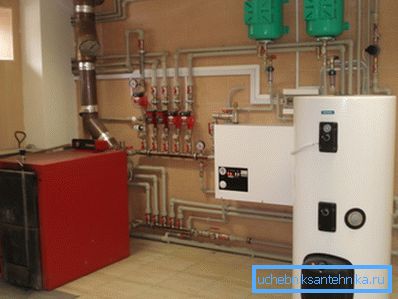

Primjer sistema s istovremenim djelovanjem dva različita kotla

Shvatili smo kotlove, sada definišemo jednako važne elemente sistema.

Šta da odaberete cijevi i radijatori

Šeme grejanja u domaćinstvima obično pružaju dve mogućnosti za cijevi:

  1. Čelični autoput. Oni su dobri jer prenose toplotu oko perimetra kuće, i oni su loši jer ih je teško sklopiti vlastitim rukama, jer morate koristiti mašinu za zavarivanje. Pored toga, proizvodi se plaše korozije.
Čelične cijevi
  1. Plastične cijevi. Razlikujemo jednostavnost instalacije i nedostatak problemskih veza. Pri zavarivanju metala, šavovi mogu rđati, ali zavarena plastika postaje u nekom smislu monolitna, bez ikakvog rizika curenja.

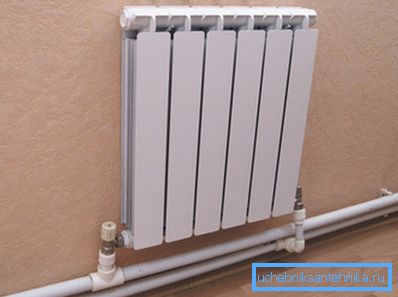

Plastični prtljažnik

Obratite pažnju! Plastično zagrevanje seoske kuće - sasvim je moguće uraditi to samim sobom, pošto nisu potrebne posebne vještine. Osim toga, instalacija plastičnih cjevovoda je prilično jeftina, uprkos činjenici da je rezultat zaista dugotrajan.

Stoga se ispostavlja da su plastične cijevi i gasni kotao najbolje opcije. Pored gasnog grijača se ne može uobičajiti, ali dvostruki krug za dovod tople vode.

Što se tiče radijatora, onda je za privatnu kuću bolje koristiti takve proizvode:

  1. Livačke baterije. Oni drže akumuliranu toplotu već duže vreme, a takođe je važno ugraditi ih u sisteme grijanja sa prirodnom cirkulacijom rashladne tečnosti.

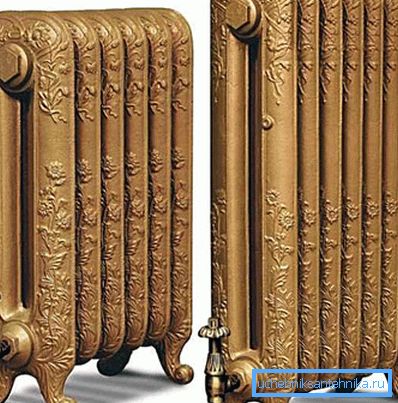

Moderni grijaci od livenog gvožđa

Savjet: U prirodnom cirkulaciji, sistem kućnog grejanja uključuje upotrebu čeličnih ili plastičnih cijevi velikog prečnika. Prilikom primene prve opcije, toplota se ravnomerno raspoređuje oko perimetra prostorija, au drugom slučaju, rashladna tečnost dođe do radijatora što je moguće toplije.

  1. Čelični panelni radijatori. Ovo je optimalno rešenje za prisilno zagrevanje. Baterije imaju dobar nivo razmene toplote i sadrže malu količinu vode, zbog čega se kotao mora toplotno zagrevati.

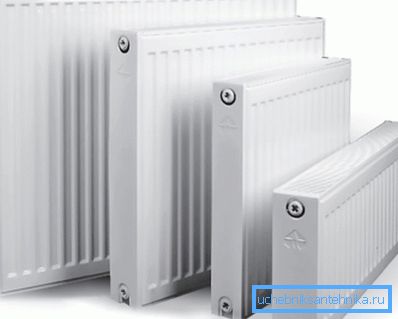

Čelični aparati

Što se tiče bimetalnih baterija, nije preporučljivo ih koristiti za privatne kuće, jer je bimetal dizajniran za rad u visokim tlačnim vodovima ili gdje postoje jaki padovi pritiska.

Međutim, naravno, ako je ovo grejna šema trosobanog objekta, pa čak i sa podzemnim nivoom, onda je možda bimetal vrijedan primjene. Ako planirate veliku glavu.

Dakle, sada razmotrite specifične šeme kućnog grejanja - analizirajmo opcije za organizovanje grejanja.

Pregled opcija montaže sistema

Pre svega, grejna šema trospratne kuće i bilo koje druge, podeljena je na dva tipa:

  1. Sa prirodnom cirkulacijom. Ovo je kada se kretanje vode odvija na prirodan način, bez upotrebe električnih pumpi - promjenom gustine hladnjaka.

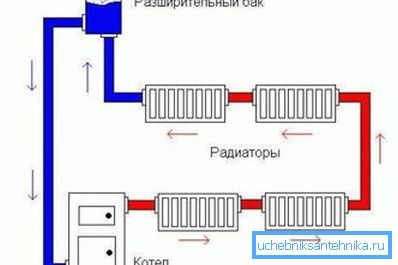

Princip sistema sa prirodnom cirkulacijom
  1. Sa prisilnom cirkulacijom. Ovde se koriste elektropumpovi za pomicanje tečnosti. Kao što shvatate, potpuna autonomija rada u ovom slučaju je nemoguća.

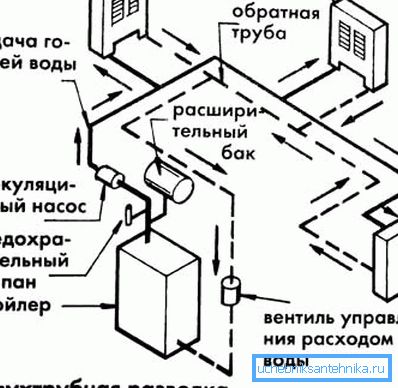

Prisilna cirkulacija

Sada u pogledu razlika u zavisnosti od načina distribucije cijevi.

Sistem sa jednim cevima

U takvoj liniji, rashladna tečnost zaobilazi sve radijatore u seriji, to jest, a zatim se vraća nazad u kotao. Ovde se ispostavlja da hladnija tečnost ulazi u svaku sledeću bateriju nego u svaki prethodni radijator.

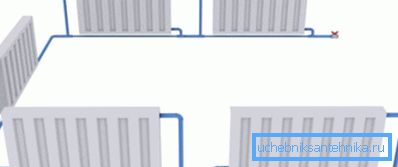

Izgleda kao grejna linija za jedno cev

U principu se veruje da je ovakav sistem grejanja kod kuće najrelevantniji svojim rukama, pošto morate instalirati minimalne cijevi i priključke.

Međutim, nedostaci su očigledni - svaki sledeći grejač u opštem lancu će biti sve manje i manje vruće. Opcija je pogodna za situacije sa malim početnim budžetom.

Dvostruka cev

Poenta je da se dve paralelne cijevi isporučuju za svaku snabdijevanje akumulatora i "povratak". To jest, dve linije se postavljaju duž perimetra prostorije - a linije od svake od njih kreću na različite strane radijatora.

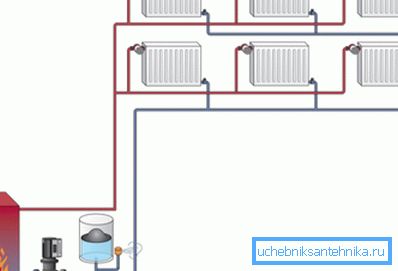

Princip dvocevne cirkulacije

Prednost ovakvog pristupa je sposobnost regulisanja toka snage u svakoj pojedinačnoj bateriji. Takođe je moguće potpuno blokirati svaki grejač. U prethodnom slučaju, bilo bi nemoguće to učiniti, jer bi protok tečnosti za hlađenje na svaki naredni uređaj zaustavio.

Sistem ovog tipa je veoma dobar, ali će mu biti potrebno više cevi i fitinga (zbog instalacije slavina i stvaranja dodatnih "okreta").

Linija kolektora

Šema kolektora sistema za grejanje u seoskom domu postaje složenija s vlastitim rukama od svih prethodnih opcija.

Ideja je da je na izlazu kotla ugrađen poseban adapter za glavu, iz kojeg se na svaki radijator priključi zaseban par dovodnih i povratnih cijevi.

Ovde je, naravno, veoma velika potrošnja cevi, ali sistem ovog tipa je prilično zgodan za korištenje, jer se sva podešavanja odvijaju na jednom mjestu. Najbolja opcija je da je ugradite u velike kuće, gde ima puno soba i grijani podovi.

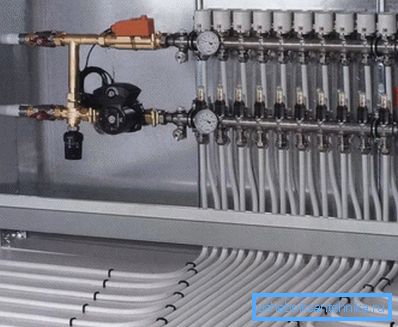

Kolekcionar

Obratite pažnju! Za ravnomeran protok tečnosti u odnosu na svaki grejač, takav sistem mora biti balansiran pre puštanja u pogon podešavanjem ventila na adapteru.

U principu, ovo je mesto gde je naš pregled završen, a sada možemo da rezimiramo.

Zaključak

Mi smo shvatili šta predstavlja šemu grejanja i tople vode jedne seoske kuće, a takođe se razmatra na kojoj osnovi funkcioniše ova ili druga vrsta grejanja.

Nadamo se da sada možete dizajnirati zaista efikasno i profitabilno grijanje za vaš dom. Ako informacija nije dovoljna, onda gledajte video na kraju ovog članka.
