Šema grejanja: kako postaviti cijevi za autonomni sistem

Pre ugradnje bilo kog sistema grejanja, neophodno je odrediti način distribucije cevovoda. Postoje i poznate i često korišćene pojedinačne i dvocevne metode za uređenje klimatske mreže, kao i više egzotičnih. To uključuje i grejnu šemu za dva krila, radijalni, višestruki krug i tako dalje.

Pročitajte više o najpopularnijima u materijalu ispod.

Sorte sistema grejanja

Prije razvijanja ovih ili drugih šema - grejanja sopstvenim rukama, snabdevanje tople vode i slično - neophodno je odrediti tip klimatskog sistema prema načinu organizovanja struje rashladne tečnosti. Iz ovoga direktno zavisi od toga koji način polaganja cijevi je pogodan u vašem konkretnom slučaju.

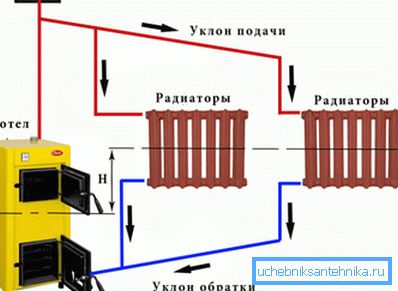

Najjednostavnija verzija je gravitacioni sistem grejanja, u kojem se tečnost hladnjaka javlja zbog razlike u temperaturi i gustini vode koja prolazi kroz cijevi. Ovakvim šemama, stanovnici gradova koji žive u Hruščovu ili nekoj drugoj stambenoj zgradi sa centralizovanim snabdevanjem nosioca toplote su poznati iz prve ruke.

Princip rada grejnog sistema prirodnim cirkulacijama je sledeći:

1. Voda zagrijana u kotlu postaje manje gusta i, u skladu s tim, lakša, zbog čega ga teže vodene mase izlaze u gornju tačku sistema.
2. Odatle, tečnost teče kroz instalirane cijevi kroz radijatore instalirane u svim prostorijama, dajući toplotnu energiju u vazduh u sobama.
3. Ciklus se završava uljem ohlađene vode u kotao, gde počinje novi red.

Obratite pažnju! Da bi se osigurala normalna brzina protoka i uklanjanje vazduha njihovog sistema, grejne cevi treba postaviti na gradijent od 3-5 stepeni prema kotlu. Ovo je obavezni zahtev koji je odredio SNiP.

Sistem gravitacionog grejanja ima mnoge prednosti, međutim, njegova upotreba je povezana sa nekim poteškoćama. Svi prednosti i nedostaci u radu inženjerske mreže sa prirodnom strujom hladnjaka prikazani su u tabeli.

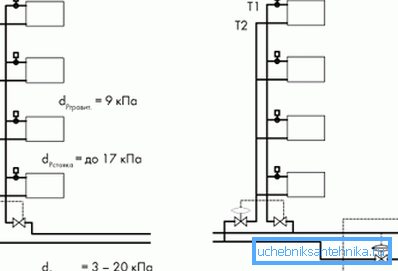

Gravitacionim šemama za grejanje zgrada se takođe mogu koristiti u individualnoj konstrukciji. Jedina razlika je u tome što možete instalirati ekspanzioni rezervoar i instalirati sa vertikalnih podizača ne na potkrovlju, već ispod plafona gornjeg sprata (naravno, na najvišoj tački klimatskog sistema).

Zbog toga, možete bezbedno staviti na raspolaganje u direktorijima zgrada ili opisati ispod tipične sisteme grijanja, nadograditi ih na vlastite potrebe i implementirati.

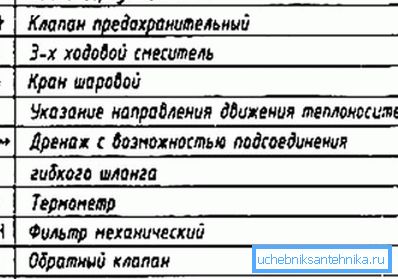

Savjet! Da biste razumeli skice i projekte koje su pripremili inženjeri, neophodno je znati simbole u šemama grejanja. Postoji nekoliko znakova i oni su intuitivni, tako da ih pamtimo neće vam puno vremena, ali će vam pružiti priliku da jednostavno krećete kroz građevinsku dokumentaciju.

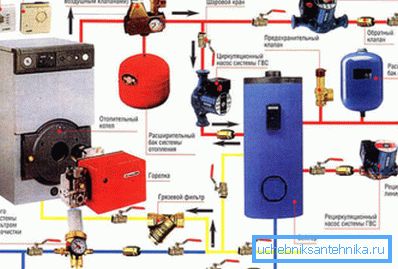

Ako niste spremni da ugasite nedostatke gravitacionog sistema, možete koristiti sisteme grejnih instalacija sa prisiljenim protokom fluida. U ovom slučaju, obavezni element je cirkulaciona pumpa instalirana na povratnoj cevi.

Samo je odlučio o gore navedenom pitanju, moguće je odabrati šemu polaganja cijevi.

Postoji nekoliko njih:

• jednostruka cijev;
• dvocevna;
• ray.

Dozvolite nam da se detaljnije bavimo ovim pitanjem.

Načini polaganja

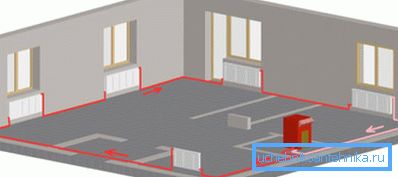

Grejna mreža sa jednim cevima

Započetićemo analizu grejne šeme pomoću jedne cevi, koja služi i za napajanje vode baterijama i za prenos ohlađene tečnosti u kotao za grejanje.

Ako je potrebno zagrevati dva krila ili nekoliko spratova kuće, potrebno je podijeliti protok vode na dva ili više dijelova pomoću mrene. Poželjno je da svako kolo opremimo ventilima za zaustavljanje, koji, ako je potrebno, isečete ga bez zaustavljanja rada čitavog sistema.

Nakon prolaska kroz sve radijatore, tokovi moraju ponovo biti spojeni u jednu cev, koja je povezana sa ulazom kotla za grejanje.

Radijatori u jednom cevovodu mogu biti povezani na dva načina:

1. Konzistentno. U tom slučaju, cev koja isporučuje rashladno sredstvo priključena je na ulaz u bateriju i na izlaz. Nema dodatnih predmeta. Hlađenje ne može proći pored radijatora.
2. Paralelno. Ovde se vodovod jednostavno postavlja oko perimetra cele kuće, a radijatori se povezuju pomoću teza i odvodnih delova. Plus činjenica da kvar jedne baterije ne ometa rad ostatka sistema grejanja.

Prilikom uređivanja jednog cevnog sistema grijanja poželjno je obezbediti prisustvo sledećih elemenata:

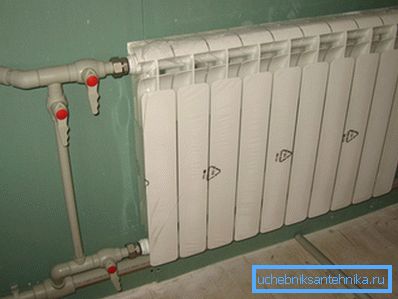

1. Ventili na ulazu i izlazu baterije. Uz to, ne samo da ćete moći da regulišete zapreminu vode koja ulazi u radijator i, shodno tome, temperaturu u prostoriji, već i popraviti ili zameniti grejni element bez odvoda tečnosti za hlađenje.
2. Pri povezivanju ulaznog i izlaznog odvoda baterije u zatvorenom prostoru preporučuje se povezivanje sa obilaznicama - dijelovima cijevi manjih prečnika, koji će osigurati protok vode u slučaju odrezivanja radijatora.

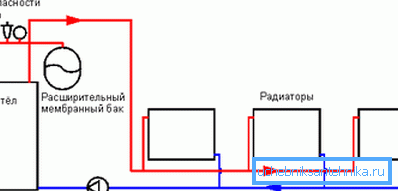

Dvocevna šema grejne mreže

Sistem grejanja sa dve cijevi (napajanje i pražnjenje) je efikasniji, ali zahtijeva više materijala, zbog čega se troškovi instalacije blago povećavaju. Ali prednosti su očigledne. Njegova upotreba, naročito kada je uparena sa cirkulacionom pumpom, omogućava vam efikasnije i ravnomernije distribuciju toplotne energije u svim prostorijama kuće.

Uputstva za izgradnju takvog sistema neće izazvati poteškoće za razumijevanje čak i početnika:

1. Dve cijevi se postavljaju iz kotla, od kojih je jedan priključen na izlaz, a drugi na dovod kotla. Prema prvom, toplotna voda se isporučuje radiatorima, u drugom, odnosno već hlađeni rashladni fluid se isporučuje u kotao.
2. Ubacite radijatore proizvedene od grana cijevi. Ulaz je priključen na napojnu liniju, izlaz se priključuje na povratnu cev.
3. Da bi se izbeglo uništavanje uređaja za grejanje od nadpritiska, preporučuje se da se ventili ne ugradjuju u izlazni kanal radijatora.
4. Svaka baterija mora biti opremljena vazdušnim ventilom - ventilom Mayevsky, koji je neophodan za uklanjanje vazdušnih utikača nastalih nakon isticanja tečnosti u sistem.

Prednosti sistema su očigledne, a kao nedostatak može se primetiti samo veća potrošnja materijala - za dvocevni sistem potreban je dvostruko više materijala nego za jednu cijev.

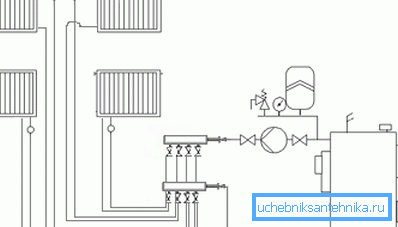

Dijagram kolektora grejne mreže

Ovo je najefikasniji i lako prilagodljiv sistem grijanja. Ovdje možete precizno regulirati protok rashladne tečnosti za svaku bateriju kod kuće sa jednog mjesta - kolektora. U slučaju nesreće, bilo koja baterija se prekida pomoću zapornih ventila, čineći popravke jednostavnim i brzim.

Shema sistema kolektora (zraka) je sljedeća:

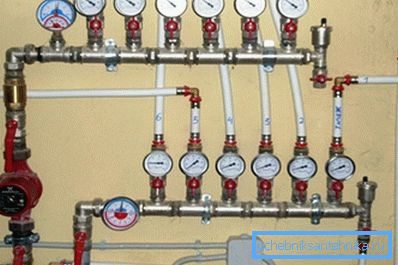

1. Glavni elementi su dva kolektora: za dovod i pražnjenje rashladne tečnosti.
2. Svaka baterija u kući povezuje par cevi sa gore navedenim kolektorima. Zbog toga je organizovan poseban sklop za svaki radijator.

Šema radijalnog grijanja može se sigurno preporučiti za ugradnju, ako se ne bojite sledećih nijansi:

• za instalaciju zahtijeva ogroman broj cijevi koji se moraju postaviti ispod podne košuljice;
• sistem mora nužno imati cirkulacionu pumpu, jer nije moguće posmatrati nagib cjevovoda;
• tokom instalacije neophodno je osigurati da se ispod košuljice ne montira montaža koja može propuštati tokom rada.

Zaključak

Pored načina raspodjele glavnih cijevi razmatranih gore, koje napajaju rashladni fluid na baterije i isporučuju ohlađenu vodu natrag do kotla, dijagram povezivanja radijatora (donji, bočni, dijagonalni) nije ni manje važan. Pravilna veza ne samo da povećava brzinu cirkulacije rashladne tečnosti i povećava efikasnost baterija, već i sprečava pojavu vazdušnih utikača.

Više o tome pogledajte video u ovom članku.
