Šema dvocevnog sistema grejanja: opcije

Šta bi mogla biti shema dvocevnog sistema grejanja u privatnoj ili višenamenskoj kući? Kako lansiranje takvog sistema? Koja pomoćna oprema, pored cijevi i uređaja za grijanje, je neophodna za njegov rad? Pokušajmo odgovoriti na ova pitanja.

Šta je to

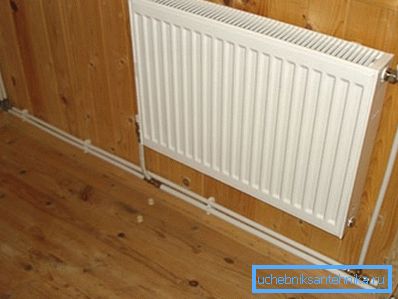

Za početak ćemo pokušati najlakše objasniti razliku između jednodopskih i dvocevnih dijagrama za povezivanje uređaja za grijanje.

Zamislite par grijača za kruženje na gornjem spratu susednih prostorija. Jedan od njih - server, drugi - obrnuto.

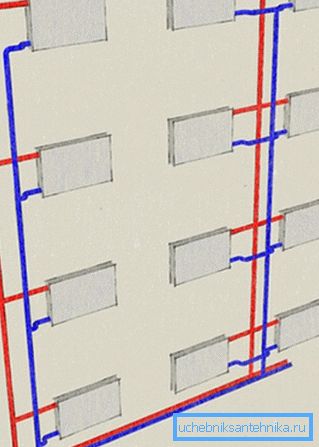

Dakle: ako radijator koji je instaliran na svakom spratu otvara riser na koji je povezan, možemo reći da imamo jedan-cevni sistem grejanja. Ali ako je svaka baterija kratkospojnik između risara - ovo je dvokovodno grejanje.

A sada ćemo dodati malo konfuzije tim vitkim logičkim konstrukcijama.

U čistoj formi, ovi sistemi se mogu naći samo u privatnim kućama sa malim brojem spratova i kvadratnih.

Često se koriste kombinovane šeme kao što su:

• Dva dna koja prolaze kroz podrum povezane su istim stubovima na gornjoj etaži, koja se uklapaju u opis dvocevnog sistema.
• Međutim, svaki pojedinačni riser - jedan cev. Izgradnja koja je gore opisana sa radijatorima-nadvratnici u stvarnoj stambenoj zgradi biće neoperabilna: rashladna tečnost jednostavno neće stići do gornjeg sprata, pomerajući se samo kroz jedan ili dva donja prekrivača.

Da razjasnimo: kako ćemo saznati kasnije, problem se rešava balansiranjem - gašenjem uređaja za grijanje. Međutim, u stambenim zgradama zaduženima, ostavljajući bar jednu od odredaba koje napuštaju susedne stanove bez grejanja, uopšte se ne može koristiti. Samo zato što bilo koji sistem treba da ima maksimalnu zaštitu od um, svetlih predstavnika intelektualne većine.

Klasifikacija

Dakle, koja vrsta dvocevnih sistema grejanja može se naći u domaćinstvima i privatnoj stambenoj izgradnji?

Orijentacijom

U vertikalnom sistemu, obe cijevi - protok i povratak su postavljeni vertikalno. U horizontalu, odnosno suprotno. A ove šeme se često kombinuju u istoj kući: na primer, flaširanje sa riser-mostovima može da formira horizontalni sistem, a pristup grejanju - vertikalno.

U toku rashladne tečnosti

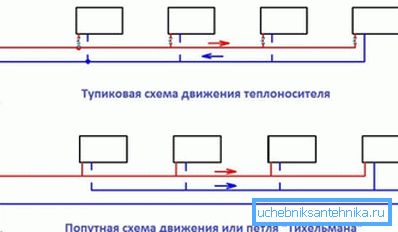

U sledećoj šemi, rashladna tečnost se pomera u jednom pravcu duž oba flaširanja; na kraju - menja smer kretanja na suprotno kada se kreće od hrane do povratka. Tipičan primer pridružene šeme je dvokovodni sistem grejanja privatne jednosatne kuće čiji prozori i vrata ne ometaju polaganje cevi; ali ako postoje prepreke, upotrebljava se tačka.

Pozivanjem kretanja tečnosti za hlađenje

• U stambenim zgradama, nosač toplote (procesna voda) pogonjen je diferencijalom pritiska između dovodnih i povratnih cijevi grejne vode.
• Tipično rešenje za veliku privatnu kuću je jedna ili više cirkulacionih pumpi.
• Konačno, u malom prostoru kuće, cirkulacija se može osigurati razlikom u gustini između toplih i toplotno praženih vazdušnih masa vode. Izvor toplote postaje kotao ili peć sa izmenjivačem toplote.

Top i dno flaširanje

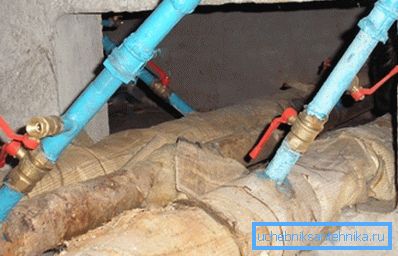

Najsavremenije nove zgrade - kuće nižeg flaširanja: dovodni i povratni cjevovodi nalaze se u podrumu ili u tehničkom potkrovlju iznad prizemlja koje se nalaze u prodavnicama ili skladištima.

Pogodnost takve šeme je da su svi ventili i fitingi koncentrirani na jednom mestu: da bi se resetovao grejni sistem, dovoljno je da se dva ventila odvojena jedan pored drugog i da odvrne par utikača. Glavni nedostatak je labaratorno lansiranje nakon resetovanja: kako bi se uklonio vazdušni jastuk, potrebno je da dođete do gornjeg stana na postolju.

Postoji, međutim, nekoliko nijansi.

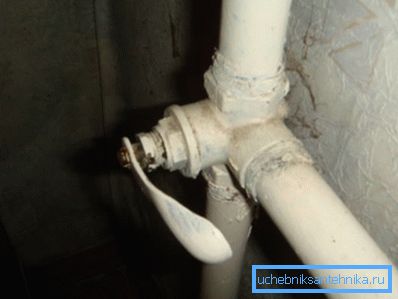

• Ako na jednoj od garažnih mesta nema grejnih uređaja, može se ponovo učitati iz podruma zajedno sa sobom za paru. U tu svrhu umesto utikača ugrađen je odvodni ventil. Dovoljno je pričvrstiti utikač na drugom nosaču i otvoriti ventil na njemu, ostavljajući ventil za otpuštanje otvoren - a vazduh će letjeti na frontu vode.

• U nekim kućama, nadstrešnice sa majevskim dizalicama nalaze se u potkrovlju. Za početak ne morate da ulazite u apartmane na gornjoj etaži; Međutim, u teškim mrazima, voda se često zamrzava kada je zamrznuta u skakačima.

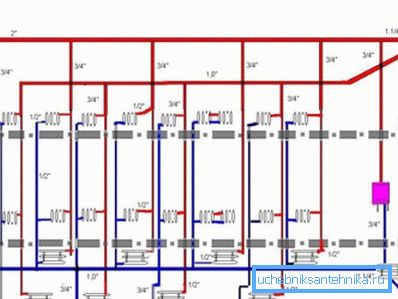

Šema dvocevnog grejanja sa gornjim punjenjem razlikuju se u tome što je snabdevanje na tavanu; nosač toplote prolazi kroz podno grejanje cijevima koji se nalaze u podrumu. Na vrhu tačke punjenja postavljen je ekspanzijski rezervoar sa ventilacionim ventilom.

Kakav je rezultat?

1. Kada se otpadne, voda se ne zamrzava ni u flaširanju niti u podizanju - samo otvorite ventilaciju na potkrovlju.
2. Pokretanje sistema je jednostavno i sigurno: svi vazduh je u ekspanzionoj posudi.

Cena jednostavnog resetovanja i lansiranja je potreba da se pokrene kada je riser odvojen: mora se pokriti sa dna i odozgo.

Balansiranje

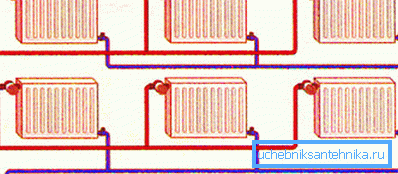

Horizontalno dvocevno kolo u originalnom obliku je neoperabilno: rashladna tečnost cirkuliše samo putem uređaja za grijanje najbližim kotoru ili pumpi. Problem se rešava balansiranjem - zatvaranje svake baterije kako bi se postigla iste temperature.

Napomena: zbog inercije sistema, stabilizacija temperature hladnjaka traje nekoliko sati. Dakle, očigledna instrukcija: sa samousbalansiranjem, položaj svakog dotoka se menja na minimalnu vrednost sa ponovljenom kontrolom temperature u 2-4 sata.

Oprema

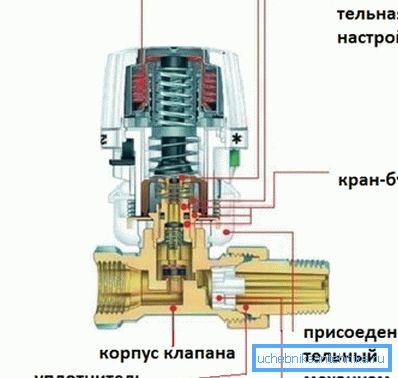

Kada izgradite sistem u privatnoj kući, pored cevi i ventila će vam trebati određena količina dodatne opreme. Sa funkcijama nekih njegovih vrsta, mi ćemo se na kratko upoznati.

Zaključak

Nadamo se da će informacije koje se pružaju čitaocu biti korisne. Kao i uvek, video prilog u članku će ga zadovoljiti dodatnim tematskim materijalima. Successes!
